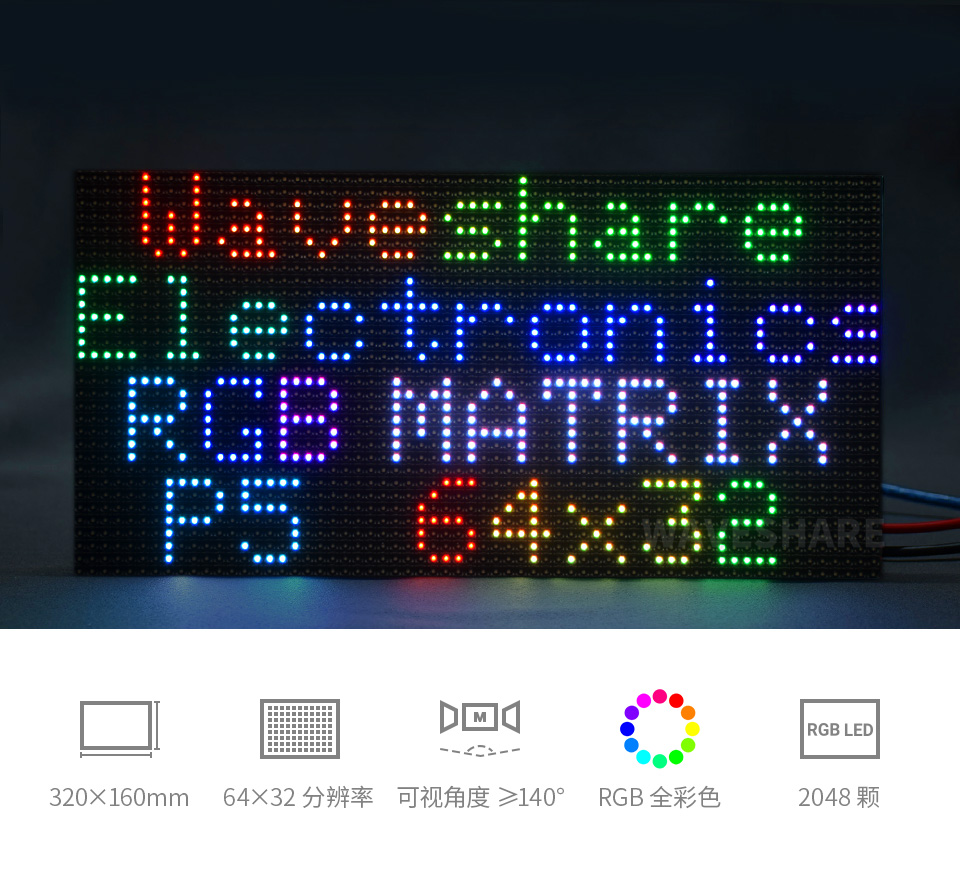

64×32 全彩 LED 点阵显示屏
板载 2048 个 RGB LED，5mm 间距
支持 Raspberry Pi、Pico、Arduino 和 ESP32 等
![64×32 全彩 LED 点阵显示屏主图]()
本产品为裸屏，需要搭配 Raspberry Pi、Pico、Arduino 和 ESP32 等主控板才能显示
产品特性
夜幕袭来，大街小巷的霓虹，点亮了都市的繁华，五颜六色的灯光碰撞着，使整个城市变的有活力起来，很显然，全彩点阵屏正发挥着不可或缺的作用，它常常现身于商铺门牌、公交车的侧面和出租车车顶之上，展示动画或视频广告。是不是看起来很酷，也想自己动手试一试呢？
- 采用 2048 颗 RGB LED，全彩显示，亮度可调
- 分辨率为 64×32，5mm 点距使可视距离更远，可显示文字，彩图或动画
- 尺寸为 320 × 160mm，大小适中，适合 DIY 一些桌面或挂墙的显示应用
- 板载两个 HUB75 接口，一个输入，用于接入控制器；一个输出，可级联多个屏
- 提供开源的资料教程，可用于 Raspberry Pi、Pico、Arduino 和 ESP32 等开发板
产品参数
| 产品尺寸 |
320mm × 160mm |
| 分辨率 |
64 × 32 = 2048 DOTS |
| 像素点间距 |
5mm |
| 像素组成 |
1R1G1B |
| 可视角度 |
≥140° |
| 控制方式 |
同步控制 |
| 驱动方式 |
1/16 扫 |
| 接口类型 |
HUB75 |
| 供电电压 |
5V / 4A（VH4 插座输入） |
| 功率 |
≤20W |

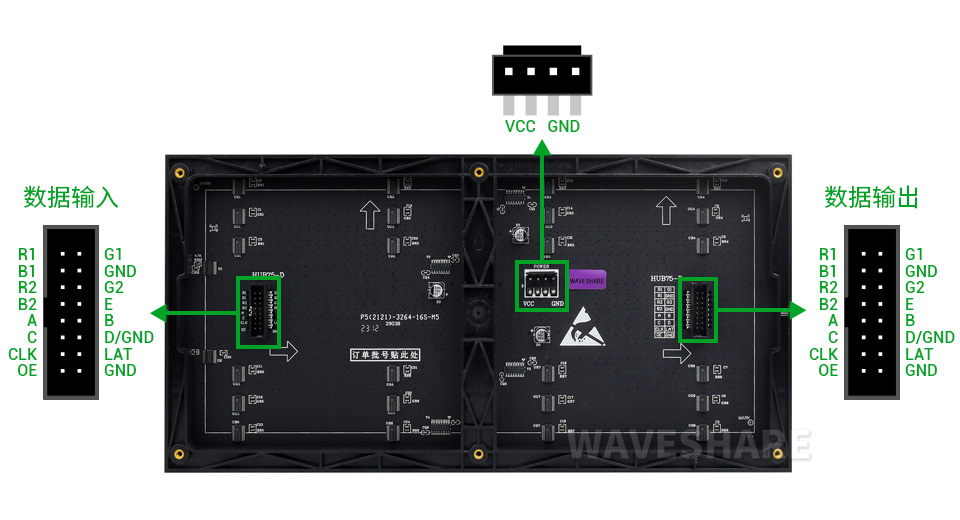

接口定义
![64×32 全彩 LED 点阵显示屏基于接口定义]()
此背面图片仅供参考
不同批次 PCB 丝印和布局可能有小调整，但硬件接口和软件兼容
| 引脚名称 |
功能描述 |
|
引脚名称 |
功能描述 |
| VCC |
5V 电源输入 |
GND |
电源地 |
| R1 |
高位 R 数据 |
R2 |
低位 R 数据 |
| G1 |
高位 G 数据 |
G2 |
低位 G 数据 |
| B1 |
高位 B 数据 |
B2 |
低位 B 数据 |
| A |
A 行选择 |
B |
B 行选择 |
| C |
C 行选择 |
D |
D 行选择 |
| E |
E 行选择 |
CLK |
时钟输入 |
| LAT/STB |
锁存引脚 |
OE |
输出使能 |

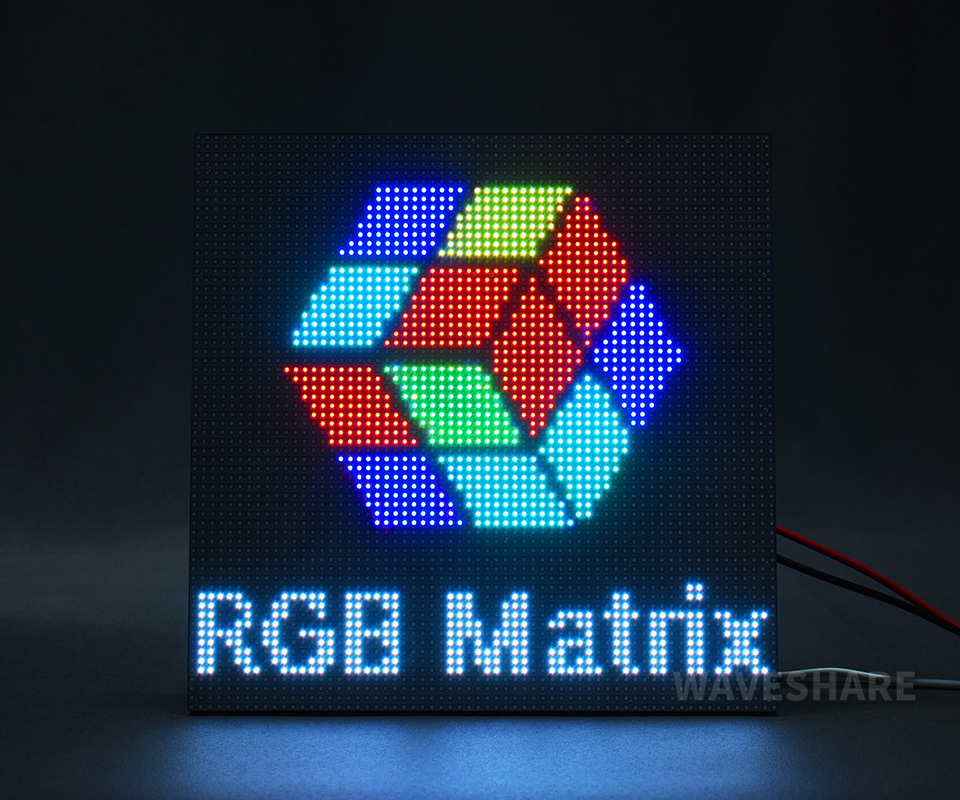

支持级联多个 LED 显示屏
预留有 HUB75 输入和输出接口，可级联多个 LED 显示屏
![64×32 全彩 LED 点阵显示屏支持级联多个 LED 显示屏]()
说明：级联多屏显示时，须确保每个 LED 显示屏都有 5V/4A 以上的电源提供供电。
使用场景
DIY 创客桌面或挂墙显示应用、广告牌、环境监测屏等
![64×32 全彩 LED 点阵显示屏使用场景]()
产品展示
![64×32 全彩 LED 点阵显示屏产品展示]()
产品尺寸
![64×32 全彩 LED 点阵显示屏产品尺寸]()
