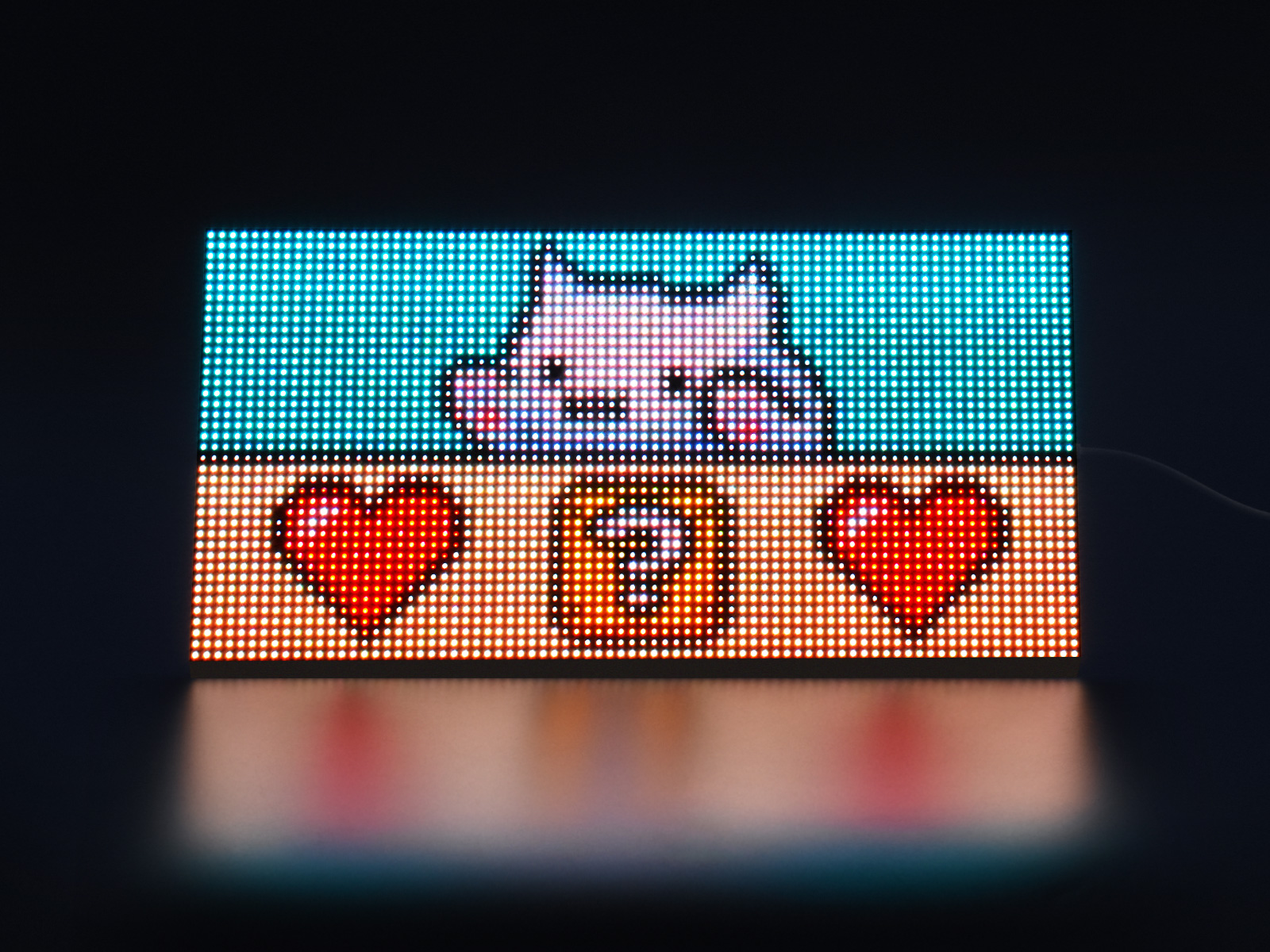

RGB全彩LED点阵显示屏 4mm间距 80×40分辨率亮度可调

RGB全彩LED点阵显示屏 4mm间距 80×40分辨率亮度可调

板载 3200 个 RGB LED，可用于 ESP32 / Raspberry Pi / Arduino / STM32 等开发板驱动，支持级联

价格

原价

型号

RGB-Matrix-P4-80x40

SKU

34431

品牌

Waveshare

点阵间距

2mm 2.5mm 3mm 4mm 5mm

版本选择

64x32 64x64 64x64(柔性屏) 96x48(柔性屏) 64x32(GOB) 64x64(GOB) 80x40

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

产品详情
产品资料

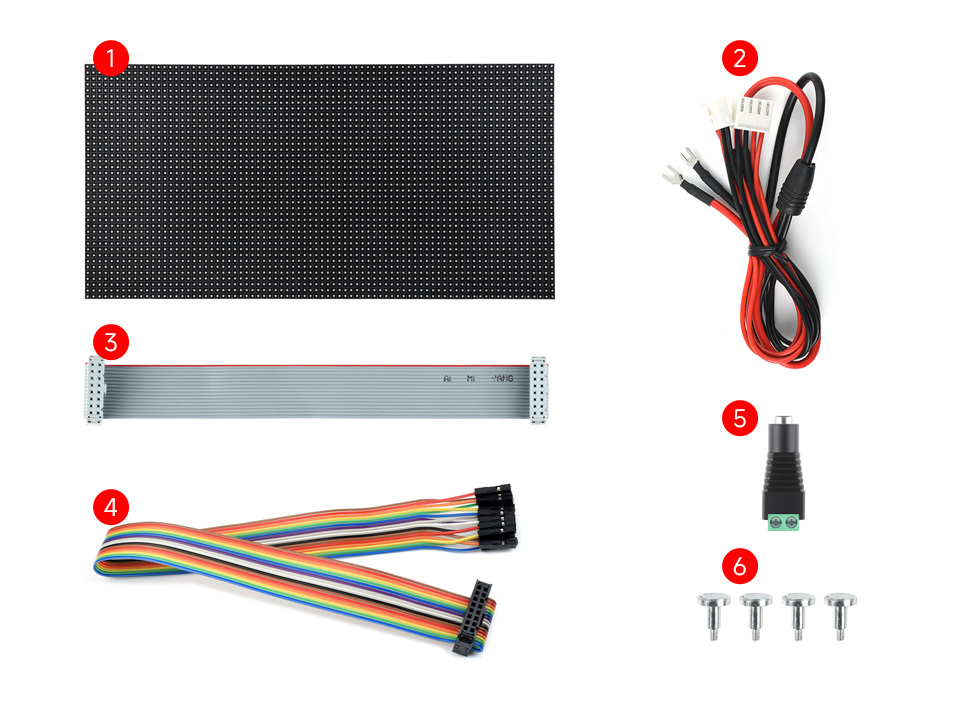

配置清单
保修&售后服务

加入购物车立即购买

80 × 40 全彩 LED 点阵显示屏

板载 3200 个 RGB LED，4mm 间距

支持 ESP32 / Raspberry Pi / Arduino / STM32

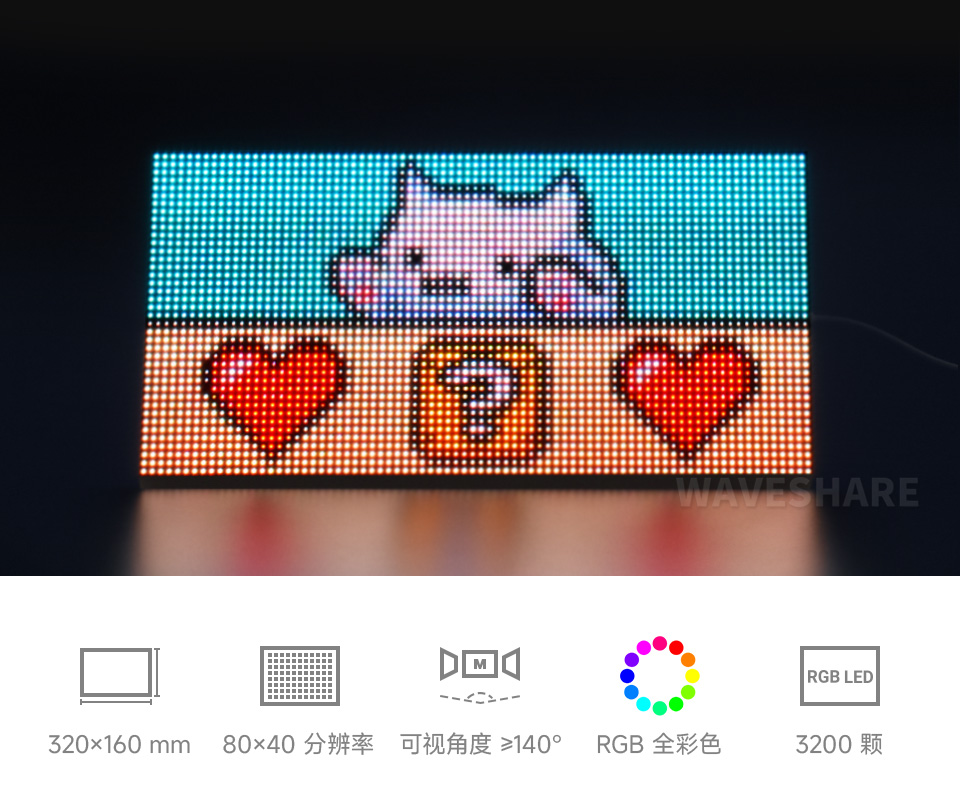

80 × 40 全彩 LED 点阵显示屏主图

本产品为裸屏，需要搭配主控板才能显示

产品特性

本产品为 80 × 40 分辨率 RGB 全彩 LED 点阵模组，集成 3200 颗 LED，配备双 HUB75 接口，支持级联扩展与快速集成。

采用 3200 颗 RGB LED，全彩显示，亮度可调
分辨率为 80 × 40，点距为 4mm，可显示文字、彩图或动画
尺寸为 320 × 160 (mm)，大小适中，适合 DIY 一些桌面或挂墙显示应用
板载两个 HUB75 接口，一个输入，用于接入控制器；一个输出，可级联多个屏
提供开源的资料教程，可用于 ESP32 / Raspberry Pi / Arduino / STM32 等开发板驱动

产品参数

产品尺寸	320 × 160 (mm)
分辨率	80 × 40 = 3200 DOTS
像素点间距	4mm
像素组成	1R1G1B
可视角度	≥140°
控制方式	同步控制
驱动方式	1/20 扫
接口类型	HUB75
供电电压	5V / 4A（VH4 插座输入）
功率	≤20W

接口定义

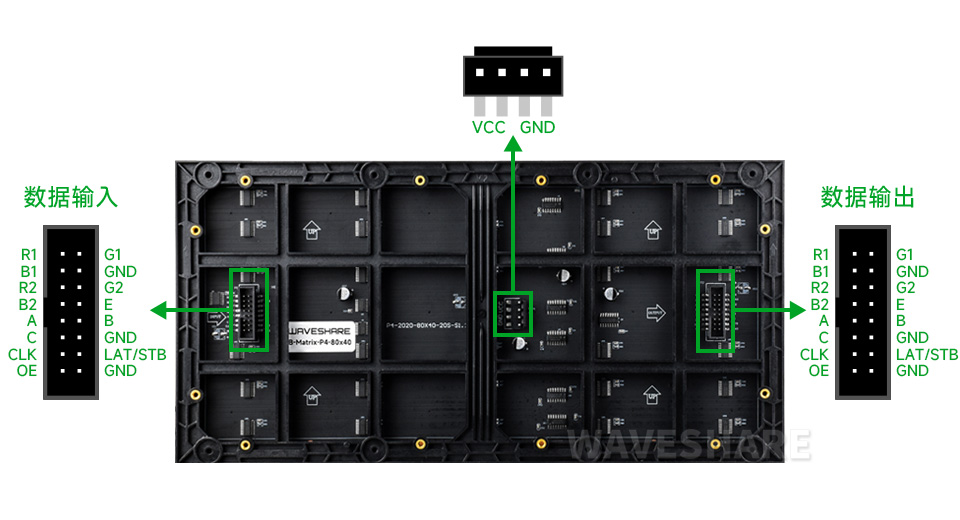

80 × 40 全彩 LED 点阵显示屏基于接口定义

此背面图片仅供参考
不同批次 PCB 丝印和布局可能有小调整，但硬件接口和软件兼容

引脚名称	功能描述		引脚名称	功能描述
VCC	5V 电源输入		GND	电源地
R1	高位 R 数据		R2	低位 R 数据
G1	高位 G 数据		G2	低位 G 数据
B1	高位 B 数据		B2	低位 B 数据
A	A 行选择		B	B 行选择
C	C 行选择		D	D 行选择
E	E 行选择		CLK	时钟输入
LAT/STB	锁存引脚		OE	输出使能

支持级联多个 LED 显示屏

预留有 HUB75 输入和输出接口，可级联多个 LED 显示屏

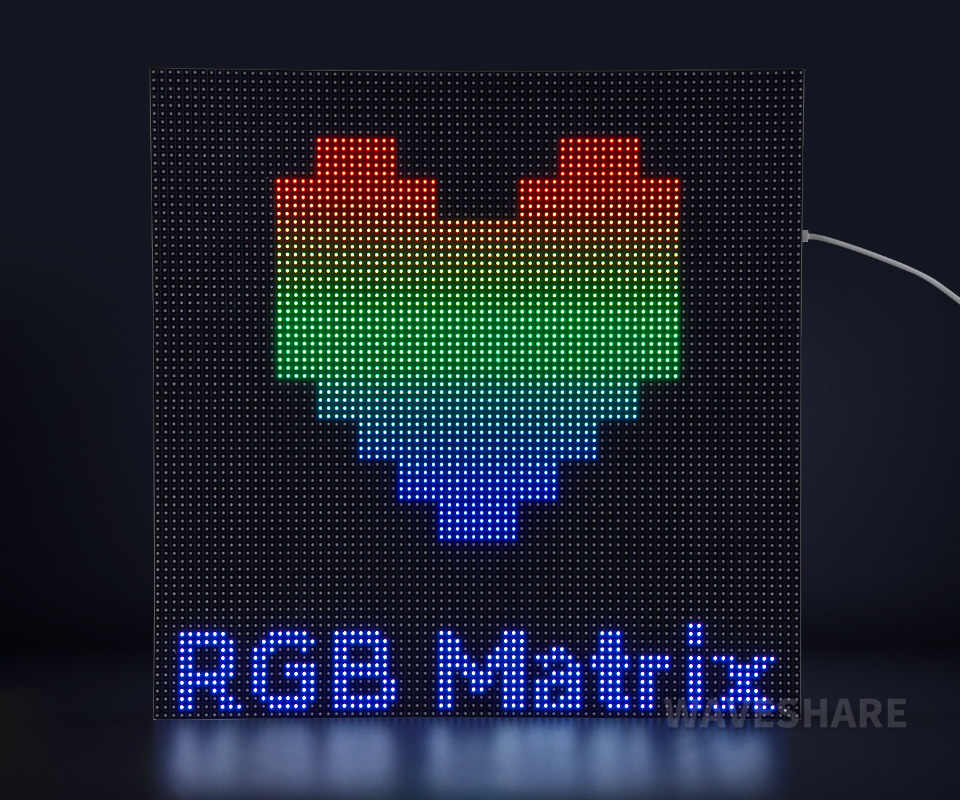

80 × 40 全彩 LED 点阵显示屏支持级联多个 LED 显示屏

说明：级联多屏显示时，须确保每个 LED 显示屏都有
5V / 4A 以上的电源供电。

使用场景

DIY 创客桌面或挂墙显示应用、广告牌、环境监测屏等

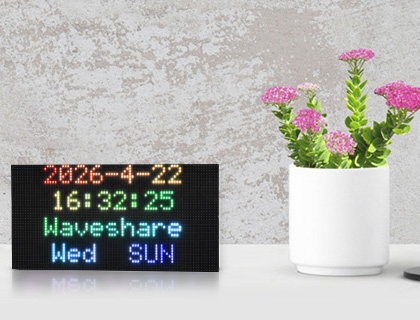

80 × 40 全彩 LED 点阵显示屏桌面时钟使用场景

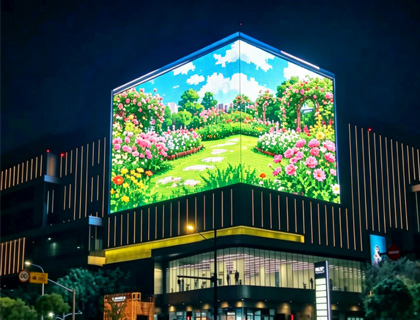

80 × 40 全彩 LED 点阵显示屏户外广告展示应用场景

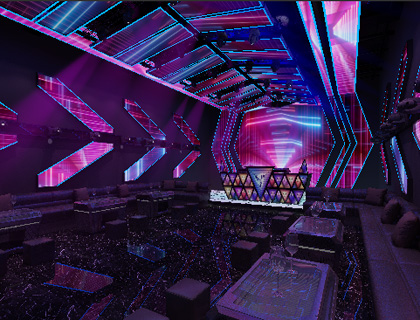

80 × 40 全彩 LED 点阵显示屏娱乐场所展示应用场景

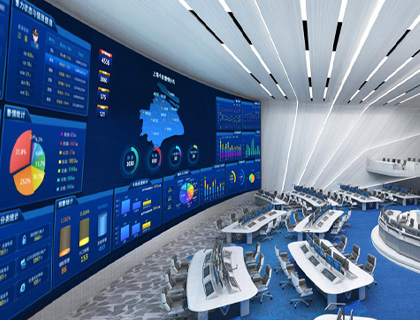

80 × 40 全彩 LED 点阵显示屏环境监测屏应用场景

产品展示

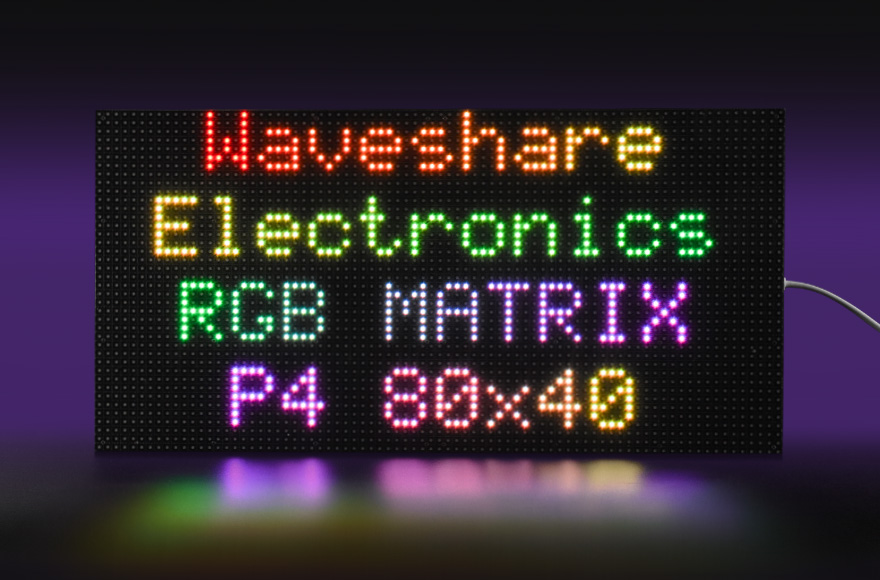

80 × 40 全彩 LED 点阵显示屏产品展示

产品尺寸

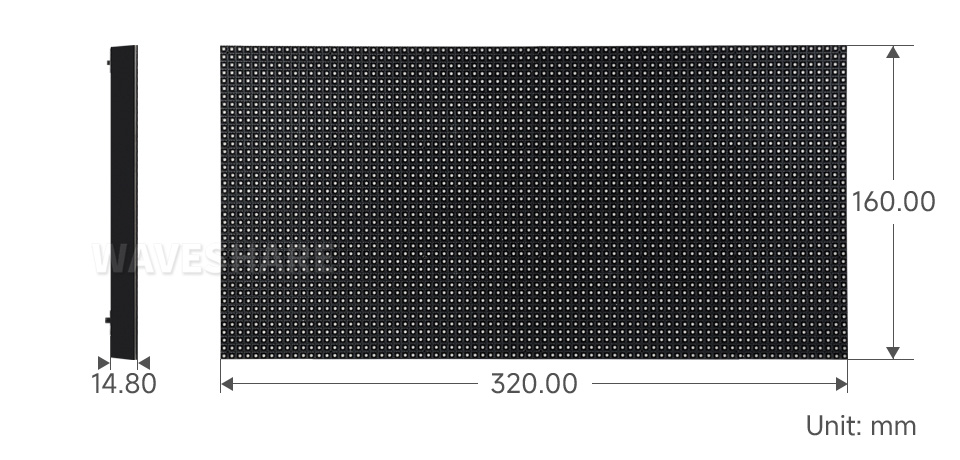

80 × 40 全彩 LED 点阵显示屏产品尺寸
