RGB全彩LED点阵2.5mm间距显示屏64×64亮度可调

RGB全彩LED点阵2.5mm间距显示屏64×64亮度可调

板载 4096 个RGB LED，2.5mm间距，支持级联

价格

原价

型号

RGB-Matrix-P2.5-64x64

SKU

23708

品牌

Waveshare

点阵间距

2mm 2.5mm 3mm 4mm 5mm

版本选择

64x32 64x64 64x64(柔性屏) 96x48(柔性屏) 64x32(GOB) 64x64(GOB)

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车立即购买

64×64 全彩 LED 点阵显示屏

板载 4096 个 RGB LED，2.5mm 间距

支持 Raspberry Pi/Pico/ESP32/Arduino 等

64×64 全彩 LED 点阵显示屏主图

本产品为裸屏，需要搭配 Raspberry Pi/Pico/ESP32/Arduino 等
主控板才能显示

产品特性

夜幕袭来，大街小巷的霓虹，点亮了都市的繁华，五颜六色的灯光碰撞着，使整个城市变的有活力起来，很显然，全彩点阵屏正发挥着不可或缺的作用，它常常现身于商铺门牌、公交车的侧面和出租车车顶之上，展示动画或视频广告。是不是看起来很酷，也想自己动手试一试呢？

采用 4096 颗 RGB LED，全彩显示，亮度可调
分辨率为 64×64，点距为 2.5mm，可显示文字，彩图或动画
尺寸为 160 × 160mm，大小适中，适合 DIY 一些桌面或挂墙的显示应用
板载两个 HUB75 接口，一个输入，用于接入控制器；一个输出，可级联多个屏
提供开源的资料教程 (Raspberry Pi/Pico/ESP32/Arduino 示例程序等)

产品参数

产品尺寸	160mm × 160mm
分辨率	64 × 64 = 4096 DOTS
像素点间距	2.5mm
像素组成	1R1G1B
可视角度	≥140°
控制方式	同步控制
驱动方式	1/32扫
接口类型	HUB75
供电电压	5V / 4A（VH4 插座输入）
功率	≤20W

接口定义

64×64 全彩 LED 点阵显示屏基于接口定义

此背面图片仅供参考
不同批次 PCB 板丝印和布局可能有小调整，软件兼容，具体以实际到货为准

引脚名称	功能描述		引脚名称	功能描述
+5V	5V 电源输入		GND	电源地
R1	高位 R 数据		R2	低位 R 数据
G1	高位 G 数据		G2	低位 G 数据
B1	高位 B 数据		B2	低位 B 数据
A	A 行选择		B	B 行选择
C	C 行选择		D	D 行选择
E	E 行选择		CLK	时钟输入
LAT/STB	锁存引脚		OE	输出使能

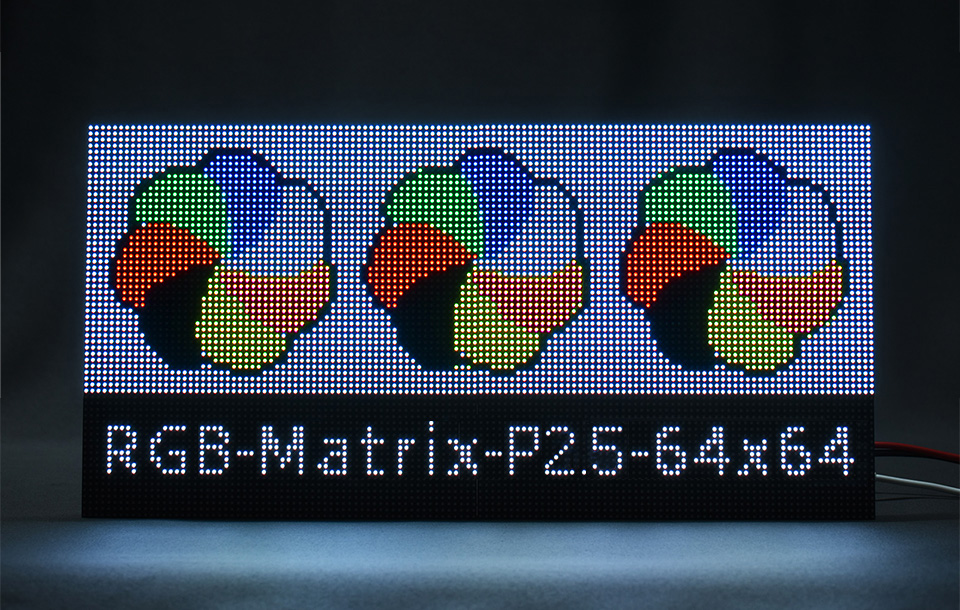

支持级联多个 LED 显示屏

预留有 HUB75 输入和输出接口，可级联多个 LED 显示屏

64×64 全彩 LED 点阵显示屏支持级联多个 LED 显示屏

说明：级联多屏显示时，须确保每个 RGB LED 显示屏都有 5V/4A 以上的电源提供供电。

使用场景

DIY 创客桌面或挂墙显示应用、广告牌、环境监测屏等

64×64 全彩 LED 点阵显示屏使用场景

产品展示

64×64 全彩 LED 点阵显示屏产品展示

产品尺寸

64×64 全彩 LED 点阵显示屏产品尺寸

产品选型

产品	分辨率	点距	可视度	供电电压	驱动方式	尺寸(mm)	柔性	GOB 防护技术
RGB-Matrix-P2-64x64-B	64×64	2mm	≥140°	5V/3A	1/32扫	128×128	-	√
RGB-Matrix-P2.5-64x32-B	64×32	2.5mm	≥140°	5V/2.5A	1/16扫	160×80	-	√
RGB-Matrix-P3-64x32	64×32	3mm	≥160°	5V/2.5A	1/16扫	192×96	-	√
RGB-Matrix-P2-64x64	64×64	2mm	≥140°	5V/3A	1/32扫	128×128	-	-
RGB-Matrix-P2.5-64x32	64×32	2.5mm	≥140°	5V/2.5A	1/16扫	160×80	-	-
RGB-Matrix-P2.5-64x64	64×64	2.5mm	≥140°	5V/4A	1/32扫	160×160	-	-
RGB-Matrix-P2.5-96x48-F	96×48	2.5mm	≥140°	5V/4A	1/24扫	240×120	√	-
RGB-Matrix-P3-64x32	64×32	3mm	≥160°	5V/2.5A	1/16扫	192×96	-	-
RGB-Matrix-P3-64x64	64×64	3mm	≥160°	5V/4A	1/32扫	192×192	-	-
RGB-Matrix-P3-64x64-F	64×64	3mm	≥140°	5V/4A	1/32扫	192×192	√	-
RGB-Matrix-P4-64x32	64×32	4mm	≥160°	5V/4A	1/16扫	256×128	-	-
RGB-Matrix-P5-64x32	64×32	5mm	≥140°	5V/4A	1/16扫	320×160	-	-
