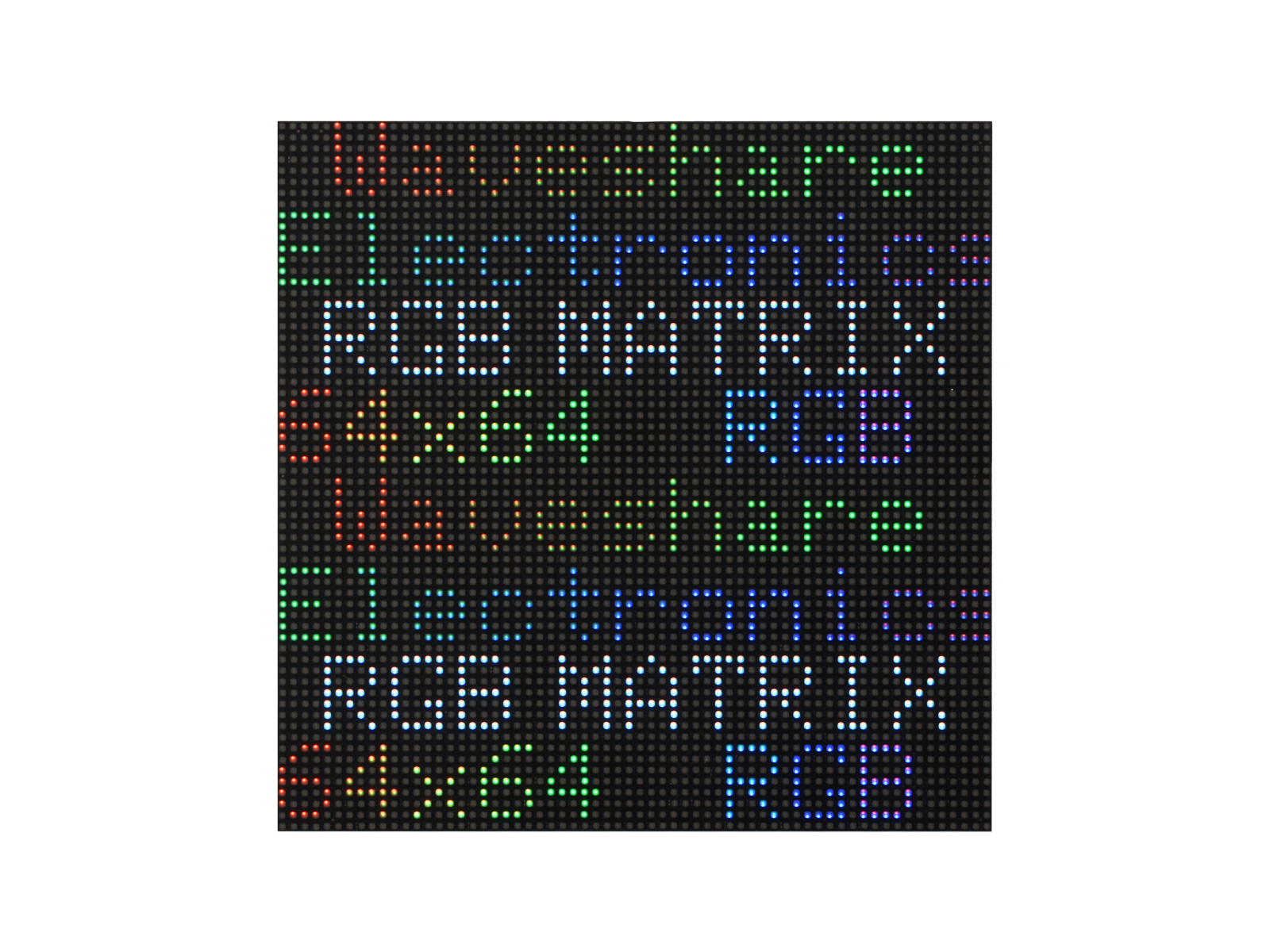

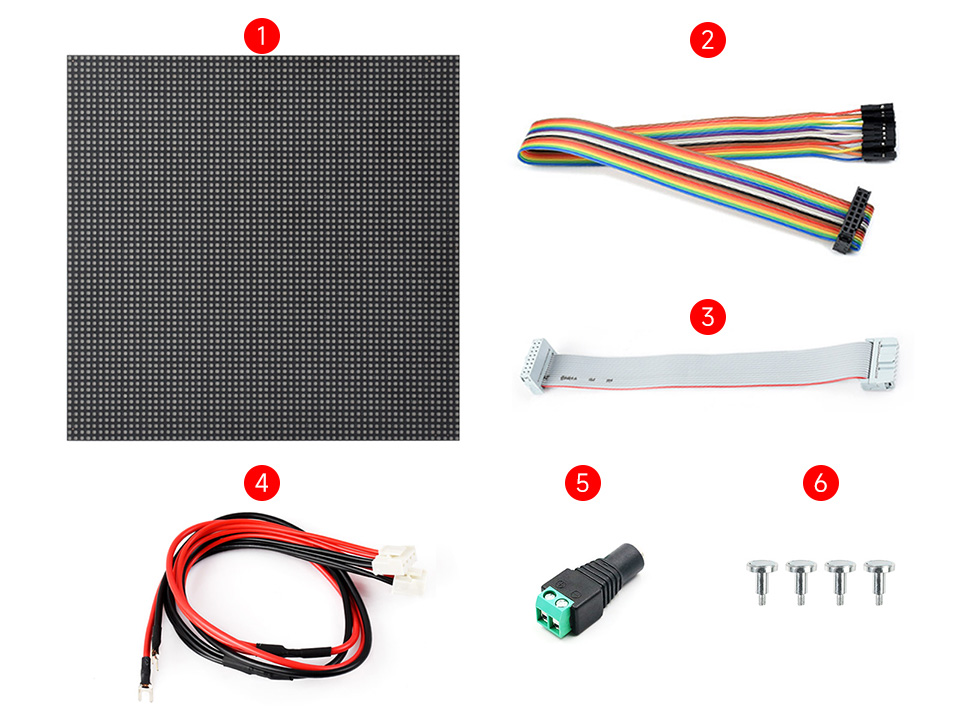

64 × 64 全彩 LED 点阵显示屏
板载 4096 个 RGB LED，2mm 间距
支持 Raspberry Pi / Pico / ESP32 / Arduino 等
本产品为裸屏，需要搭配 Raspberry Pi / Pico / ESP32 / Arduino 等
主控板才能显示
版本选择
RGB-Matrix-P2-64x64-B

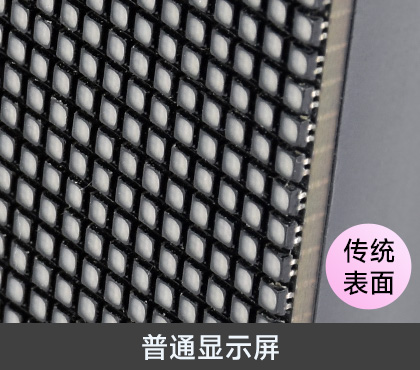

GOB 版本
产品特性

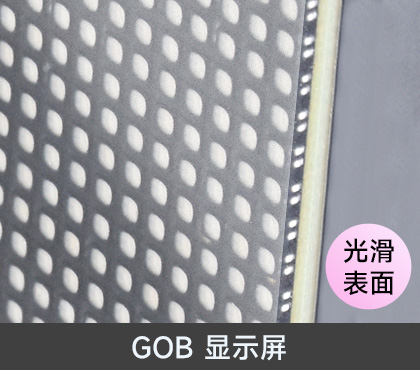

本产品为 64 × 64 分辨率 RGB 全彩 LED 点阵模组，集成 4096 颗 LED，配备双 HUB75 接口，支持级联扩展与快速集成。GOB 版本采用增强型封装工艺，提升防护性能与使用可靠性。
- 采用 4096 颗 RGB LED，全彩显示，亮度可调
- 分辨率为 64 × 64，点距为 2mm，可显示文字，彩图或动画
- 尺寸为 128 × 128 (mm)，大小适中，是 DIY 桌面或挂墙显示应用的理想选择
- 板载两个 HUB75 接口，一个用于输入，可接入控制器，一个用于输出，可级联多个屏幕
- 提供开源的资料教程 (Raspberry Pi / Pico / ESP32 / Arduino 等示例程序)
产品参数
| 产品尺寸 | 128 × 128 (mm) |
|---|---|
| 分辨率 | 64 × 64 = 4096 DOTS |
| 像素点间距 | 2mm |
| 像素组成 | 1R1G1B |
| 可视角度 | ≥140° |
| 控制方式 | 同步控制 |
| 驱动方式 | 1/32 扫 |
| 接口类型 | HUB75 |
| 供电电压 | 5V / 3A (VH4 插座输入) |
| 功率 | ≤15W |
接口定义
此背面图片仅供参考
不同批次 PCB 板丝印和布局可能有小调整，软件兼容，具体以实际到货为准
| 引脚名称 | 功能描述 | 引脚名称 | 功能描述 | |
|---|---|---|---|---|
| +5V | 5V 电源输入 | GND | 电源地 | |
| R1 | 高位 R 数据 | R2 | 低位 R 数据 | |
| G1 | 高位 G 数据 | G2 | 低位 G 数据 | |
| B1 | 高位 B 数据 | B2 | 低位 B 数据 | |
| A | A 行选择 | B | B 行选择 | |
| C | C 行选择 | D | D 行选择 | |
| E | E 行选择 | CLK | 时钟输入 | |
| LAT/STB | 锁存引脚 | OE | 输出使能 |
支持级联多个 LED 显示屏
预留有 HUB75 输入和输出接口，可级联多个 LED 显示屏
说明：级联多屏显示时，须确保每个 RGB LED 显示屏
都有 5V/3A 以上的电源供电。
使用场景
DIY 创客桌面或挂墙显示应用、广告牌和环境监测屏等
产品展示
产品尺寸
产品选型
| 产品 | 分辨率 | 点距 | 可视度 | 供电电压 | 驱动方式 | 尺寸(mm) | 柔性 | GOB 防护技术 |
|---|---|---|---|---|---|---|---|---|
| RGB-Matrix-P2-64x64-B | 64×64 | 2mm | ≥140° | 5V/3A | 1/32扫 | 128×128 | - | √ |
| RGB-Matrix-P2.5-64x32-B | 64×32 | 2.5mm | ≥140° | 5V/2.5A | 1/16扫 | 160×80 | - | √ |
| RGB-Matrix-P3-64x32 | 64×32 | 3mm | ≥160° | 5V/2.5A | 1/16扫 | 192×96 | - | √ |
| RGB-Matrix-P2-64x64 | 64×64 | 2mm | ≥140° | 5V/3A | 1/32扫 | 128×128 | - | - |
| RGB-Matrix-P2.5-64x32 | 64×32 | 2.5mm | ≥140° | 5V/2.5A | 1/16扫 | 160×80 | - | - |
| RGB-Matrix-P2.5-64x64 | 64×64 | 2.5mm | ≥140° | 5V/4A | 1/32扫 | 160×160 | - | - |
| RGB-Matrix-P2.5-96x48-F | 96×48 | 2.5mm | ≥140° | 5V/4A | 1/24扫 | 240×120 | √ | - |
| RGB-Matrix-P3-64x32 | 64×32 | 3mm | ≥160° | 5V/2.5A | 1/16扫 | 192×96 | - | - |
| RGB-Matrix-P3-64x64 | 64×64 | 3mm | ≥160° | 5V/4A | 1/32扫 | 192×192 | - | - |
| RGB-Matrix-P3-64x64-F | 64×64 | 3mm | ≥140° | 5V/4A | 1/32扫 | 192×192 | √ | - |
| RGB-Matrix-P4-64x32 | 64×32 | 4mm | ≥160° | 5V/4A | 1/16扫 | 256×128 | - | - |
| RGB-Matrix-P5-64x32 | 64×32 | 5mm | ≥140° | 5V/4A | 1/16扫 | 320×160 | - | - |
