树莓派RGB全彩LED扩展板B型 8×8个RGB LED

可通过一根信号线进行编程控制以显示彩色画面

型号 RGB LED HAT (B)

SKU 13225

品牌 Waveshare

树莓派RGB全彩LED扩展板 4×8个RGB LED 4*8 RGB LED 树莓派RGB全彩LED扩展板B型 8×8个RGB LED 8*8 RGB LED
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【自我介绍】
我是专为树莓派设计的RGB LED扩展板,可通过一根信号线进行编程控制以显示彩色画面。

【我的特性】

  • 兼容并可直接插入任何版本的树莓派
  • 板载8 × 8个RGB LED(WS2812B)
  • 可通过0欧电阻选择树莓派不同引脚进行控制
  • 引出控制管脚,方便使用其他单片机控制
  • 提供完善的配套资料手册(树莓派Python和web网页控制例程/Arduino程序)
【我的参数】
  • 工作电压: 5V
  • 亮度:256级可调
  • 色彩深度:24位(R/G/B 各8位色,可组合出256x256x256=16777216色)
  • 数据传输速度:800Kbps(typ)
  • 产品尺寸:65mm × 56.2mm
  • 固定孔通径:3.0mm
【接口说明】
下面以接入其他MCU为例:
  • 5V    :接5V 电源
  • GND :接GND
  • DIN   :信号输入端
产品对比:

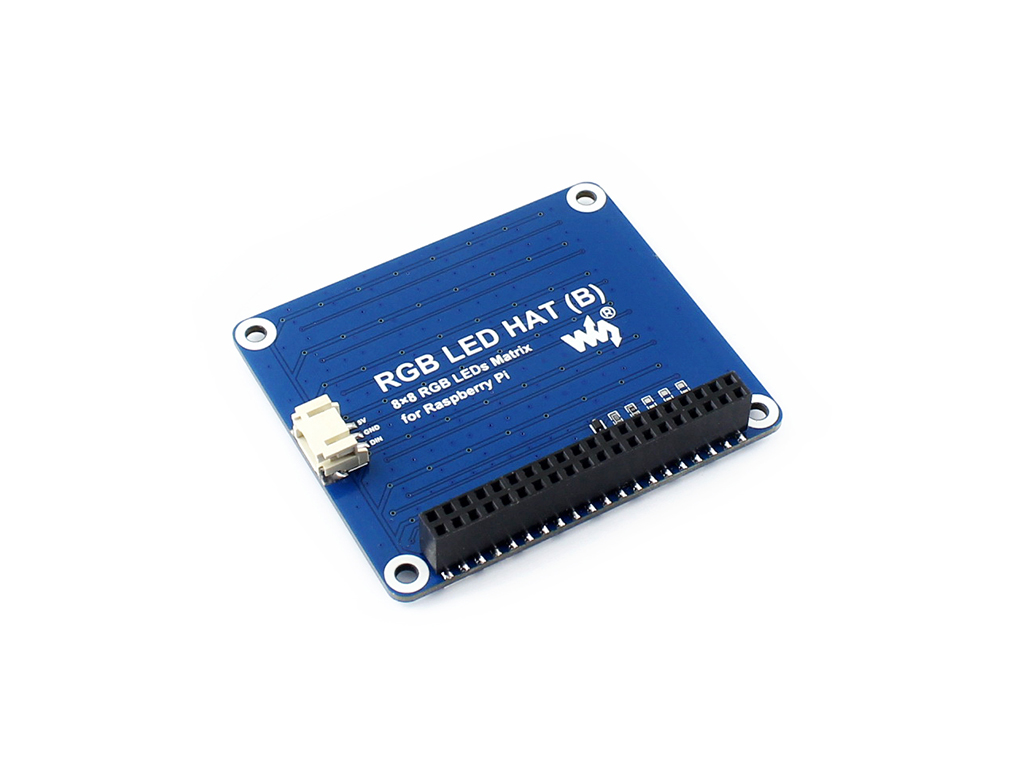

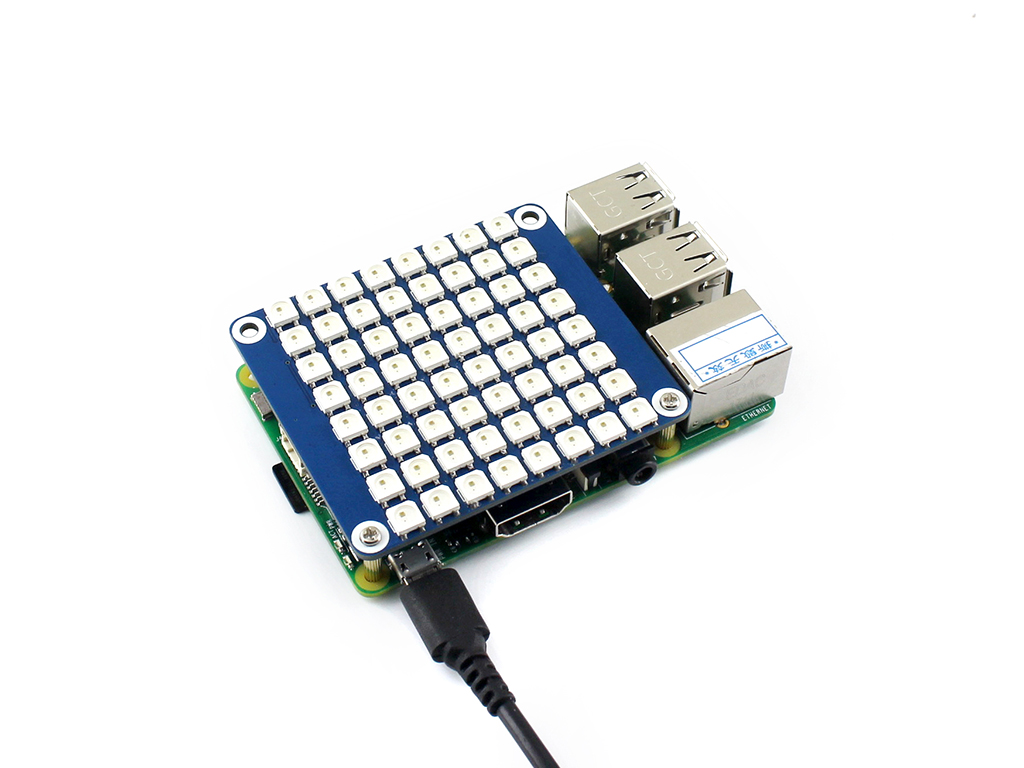

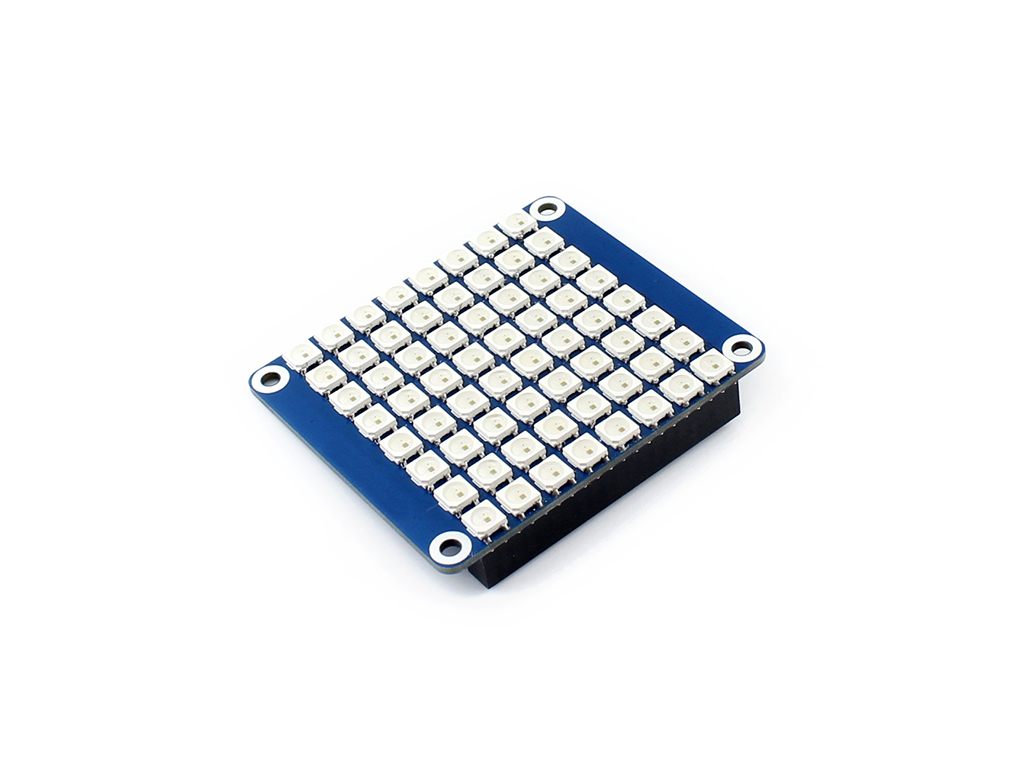

产品图片

外形尺寸

RGB-LED-HAT-B尺寸

产品资料

资料包括:

  • 用户手册
  • 示例程序
  • 电路原理图

路径: www.waveshare.net/wiki/RGB_LED_HAT_(B)

配置清单

  1. RGB LED HAT (B) ×1
  2. RPi铜柱包(2PCS套) ×1
