RDK X5 MD 扩展板

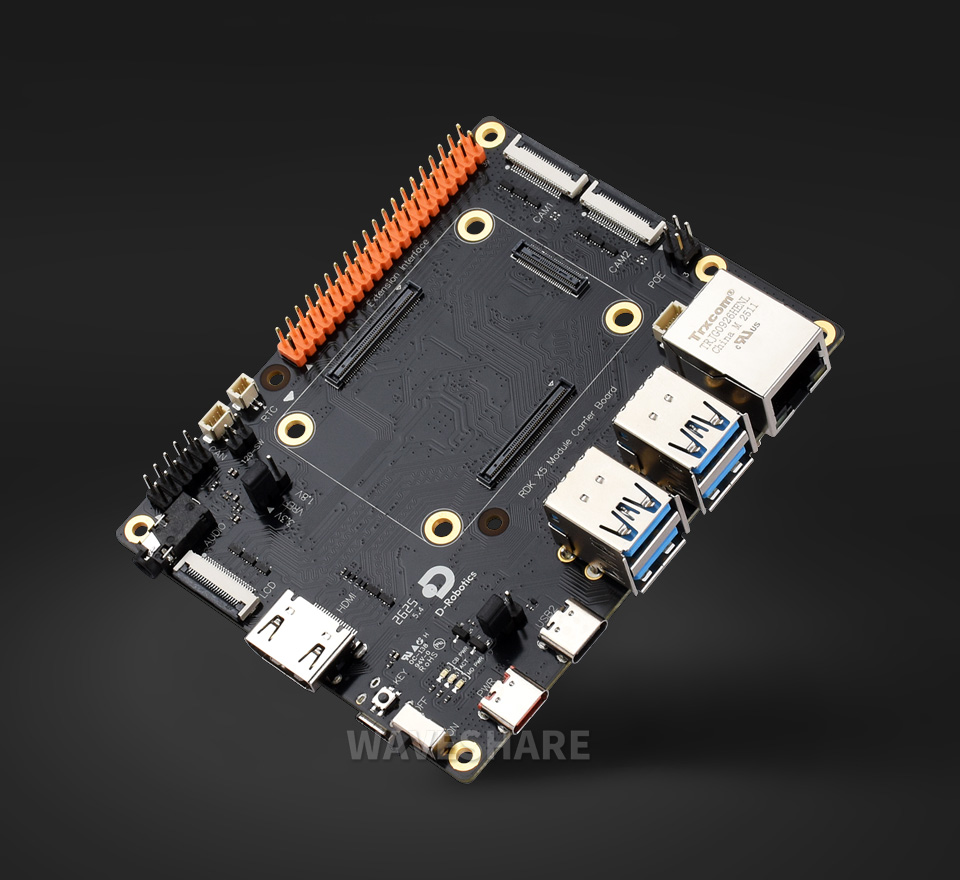

RDK X5 MD Carrier Board

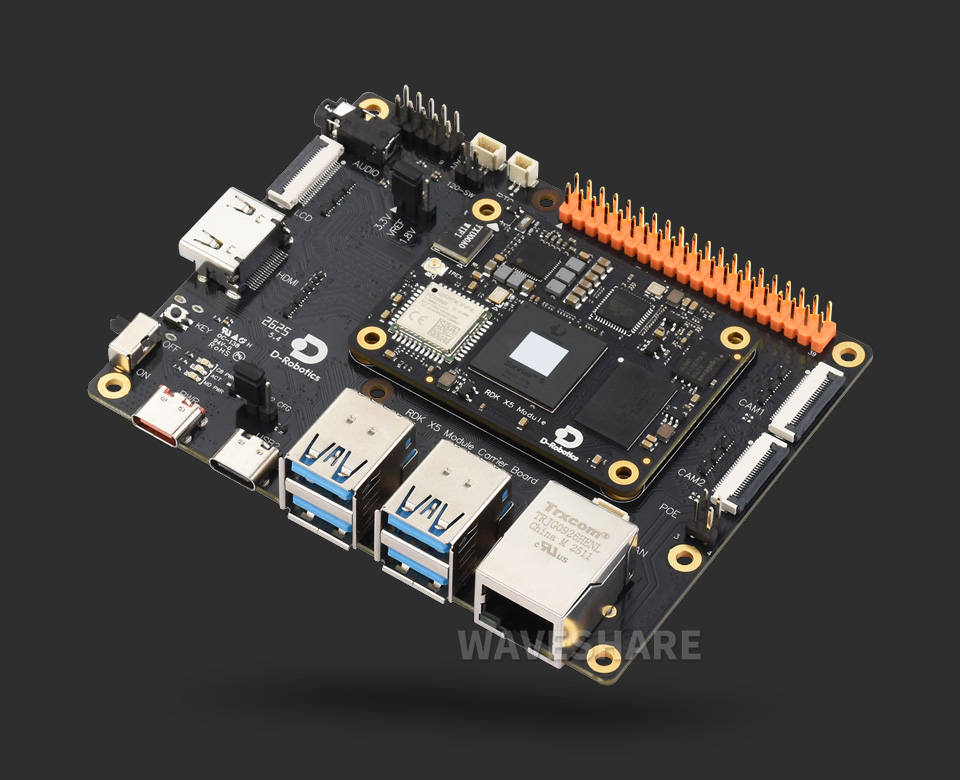

D-Robotics 官方底板，专为 RDK X5 MD 核心板设计
RDK X5 Module Carrier Board 作为 RDK X5 MD 的配套底板，提供了丰富的配置和接口，包括 USB3.0、以太网、HDMI、MIPI-CSI、MIPI-DSI 和 40PIN 排针等，方便用户对模组进行功能验证和开发。
产品参数
| 核心板卡座 | 适用于 RDK X5 MD 所有版本 |
|---|---|
| 以太网 | 千兆以太网 RJ45 接口 |
| USB | USB 3.0 Host 接口 × 4 |
| Micro USB2.0 Device 接口 × 1 | |
| Micro USB2.0 (串口调试接口) | |
| 连接器 | 40PIN GPIO 接口 |
| 10PIN 功能控制 IO | |
| 显示 | MIPI-DSI 接口 (15PIN 1.0mm FPC 连接器) |
| HDMI 接口 × 1 | |
| 摄像头 | MIPI-CSI (4-lane) 接口 × 2 |
| 实时时钟 | 带电池接口 |
| 存储 | 板载 Micro SD 卡槽 (适用于不带 eMMC 的 RDK X5 MD 版本) |
| 风扇接口 | 可调速、可测速，12V |
| 其他资源 | CAN 接口、电源开关和 PoE 接口等 |
| 电源输入 | 5V 5A |
| 尺寸 | 99 × 79 (mm) |
资源简介
- Type-C 5V 电源接口
- USB2.0 配置引脚
- USB2.0 Device 接口
- USB3.0 Host 接口 × 2
- USB3.0 Host 接口 × 2
- 千兆以太网口
- 风扇接口
- PoE 接口
- CAM2 接口 MIPI-CSI (4-lane)
- CAM1 接口 MIPI-CSI (4-lane)
- 40PIN 排针
- 核心模组接口
- RTC 电池接口
- CAN 终端电阻接入开关
- CAN 总线接口
- 功能控制 IO 排针
- Audio 接口
- IO 电平选择排针
- MIPI-DSI 接口
- Micro SD 卡槽
- HDMI 接口
- Debug 接口，USB 转串口
- Sleep 按键
- 电源开关

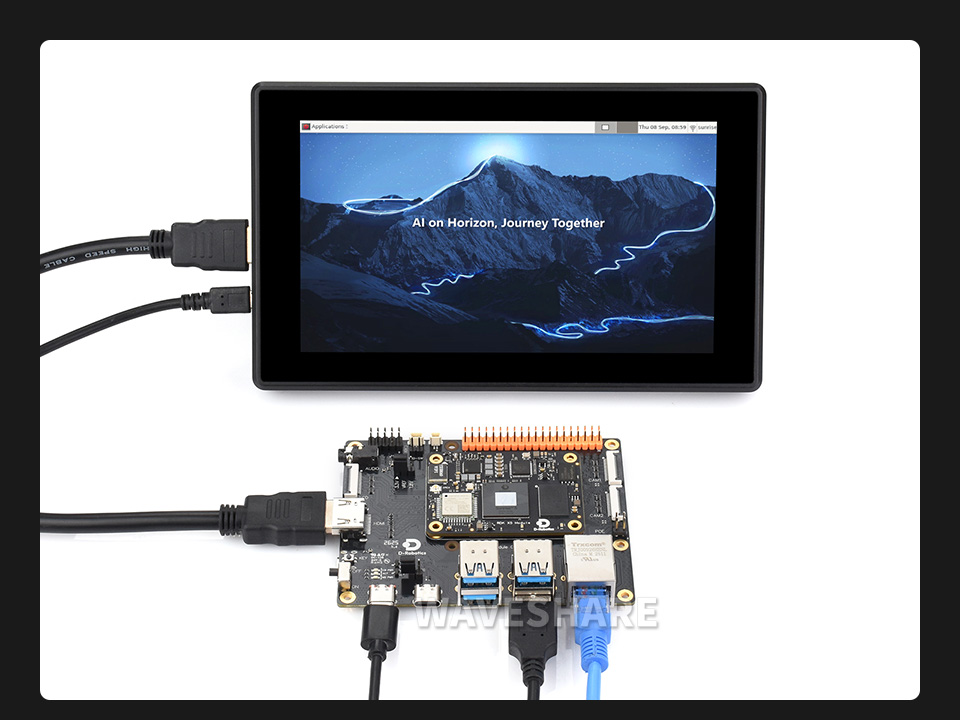

支持接入多种设备
方便用户对模组的功能进行验证和开发

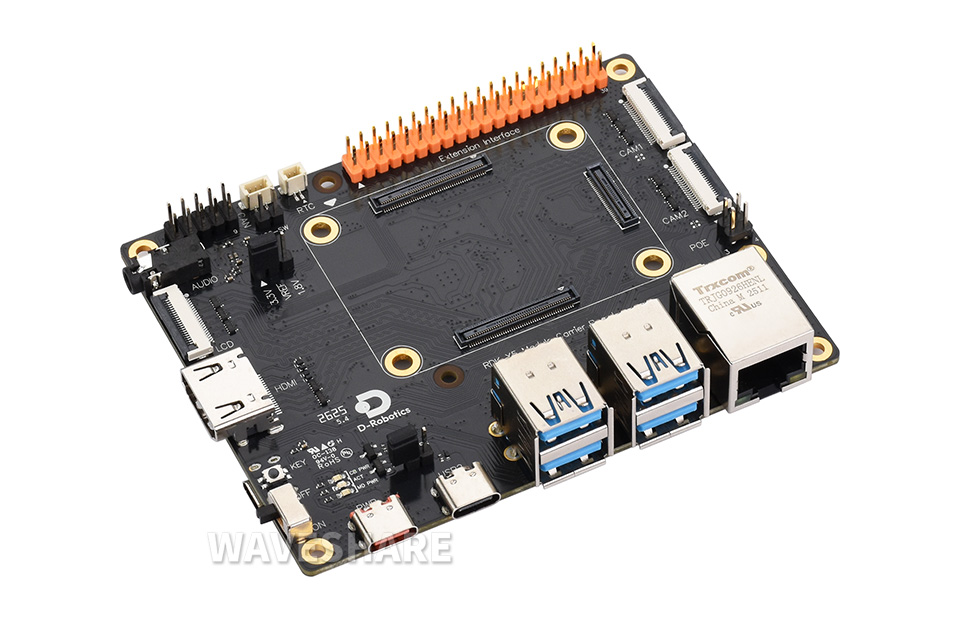

图片仅供展示，详细配置请参考配置清单

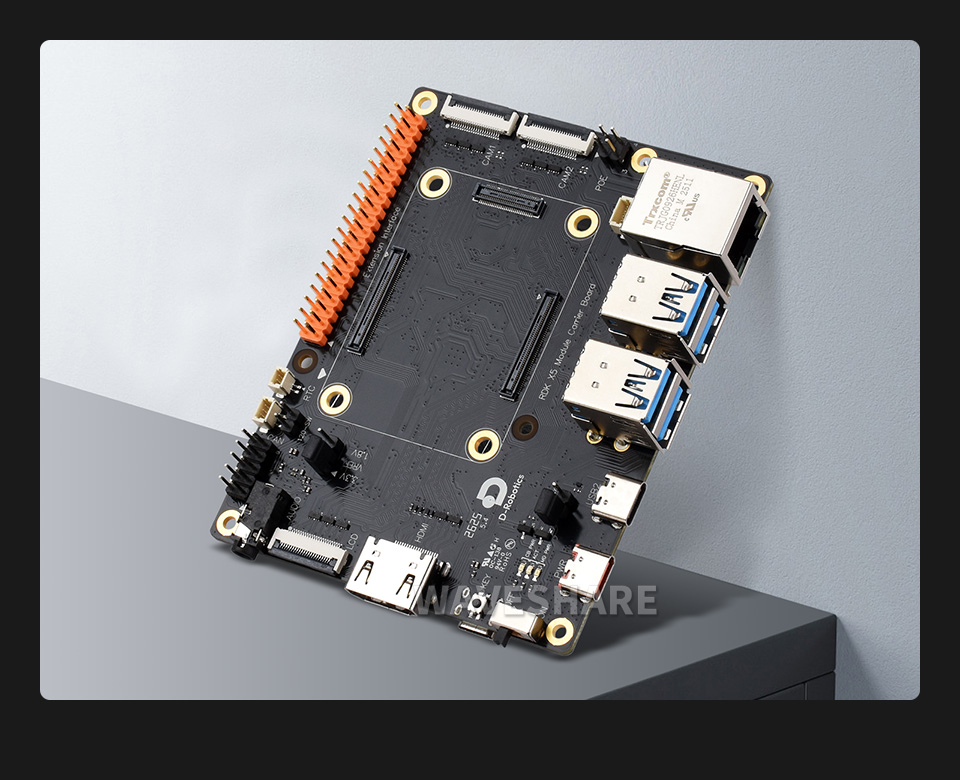

产品展示

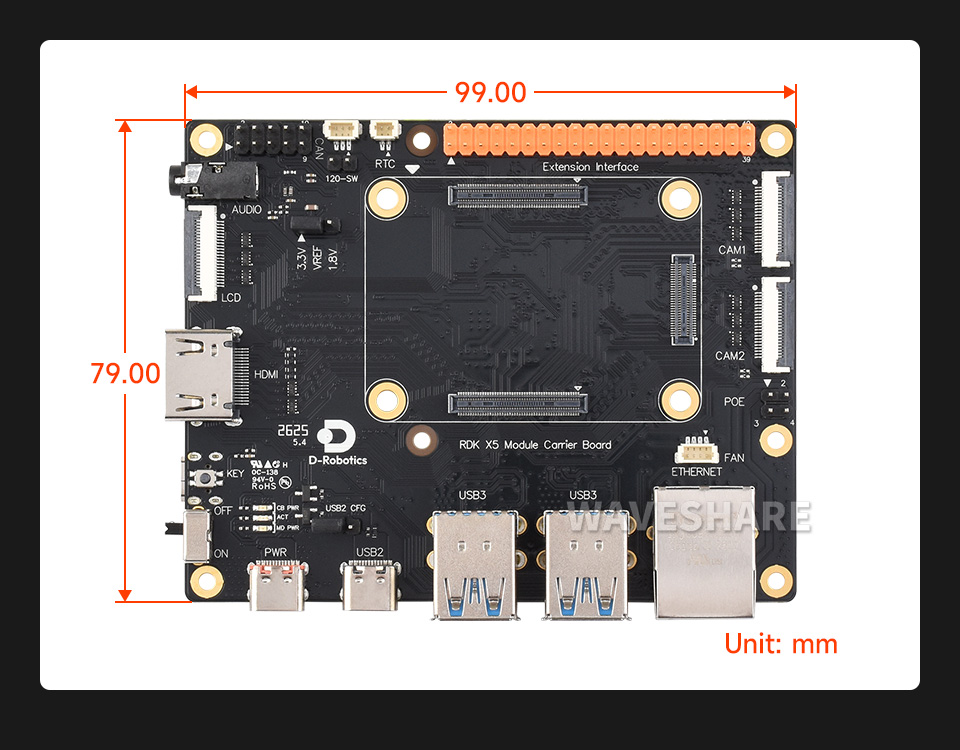

产品尺寸
