QFN32转DIP32 编程座 IC测试座 32QN50S15050带板

适用封装 QFN32,MLP32,MLF32 引脚间距0.5mm,长宽5×5mm

型号 QFN32 TO DIP32

SKU 3798

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 编程座、测试座,对QFN32的IC芯片进行烧写、测试
适用封装 QFN32,MLP32,MLF32 引脚间距0.5mm
测试座 32QN50S15050
特点 QFN32转DIP32,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil) ,增加针脚丝印,使用更快捷方便。

规格尺寸

QFN32转DIP32 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距 引脚数 适用IC尺寸 外型尺寸 中心脚
实体
A x B
32QN50S15050 0.5 32 5 × 5 27.43 x 20.32

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

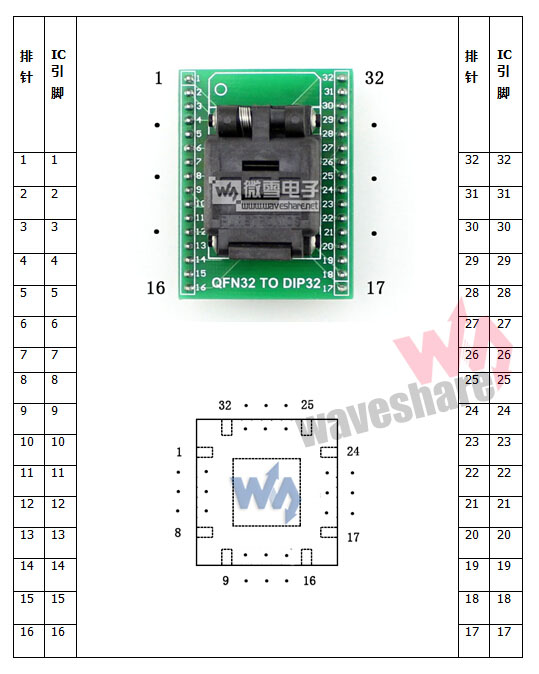

引脚对照表

产品图片

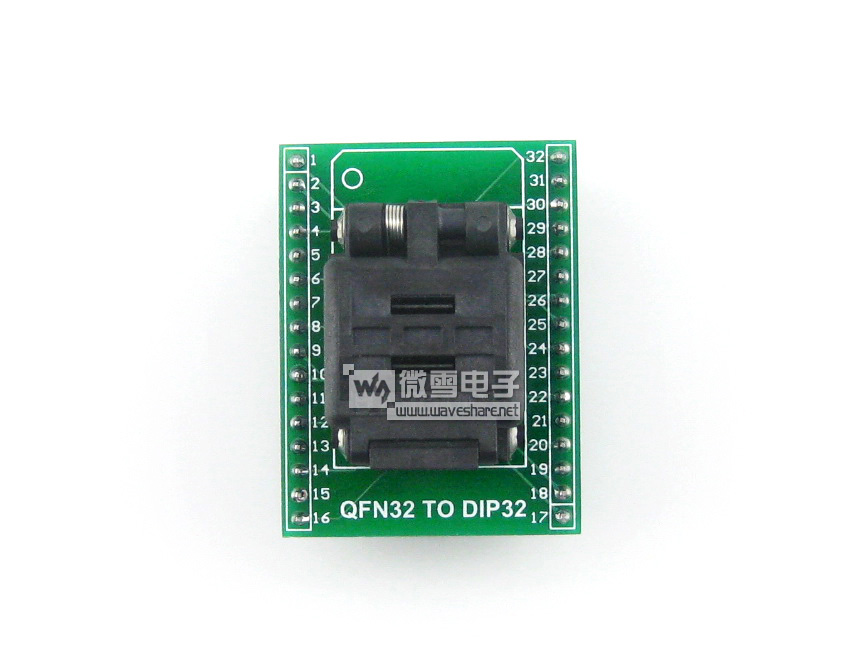

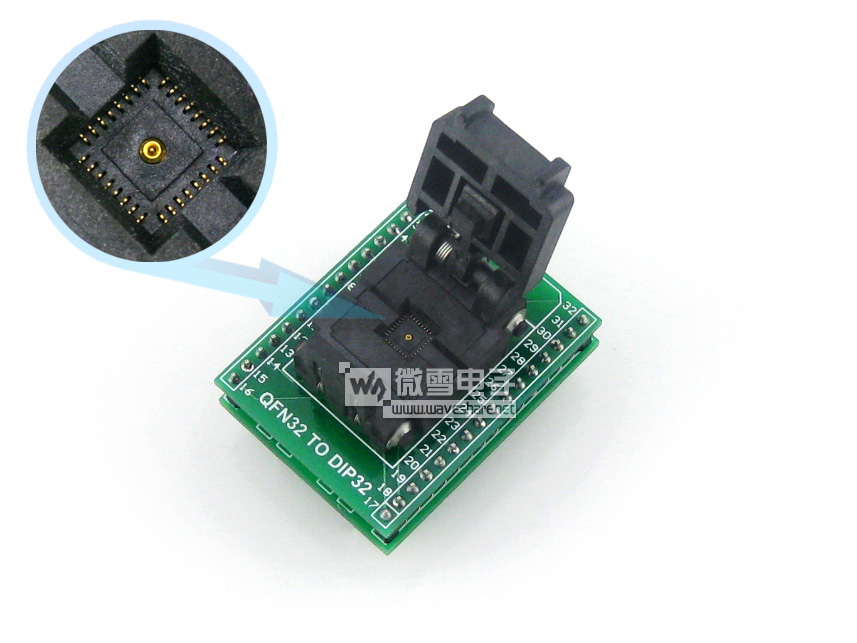

QFN32转DIP32 编程座/测试座实物图片:

配置清单

  • QFN32 TO DIP32 × 1
