QFN24转DIP24 编程座 IC测试座 24QN50K14040带板

适用封装 QFN24,MLP24,MLF24 引脚间距0.5mm,长宽4×4mm

型号 QFN24 TO DIP24 (B)

SKU 6886

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 编程座、测试座,对QFN24的IC芯片进行烧写、测试
适用封装 QFN24,MLP24,MLF24 引脚间距0.5mm
测试座 24QN50K14040
特点 QFN24转DIP24,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

QFN24转DIP24 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距 引脚数 适用IC尺寸 外型尺寸 中心脚
实体
A x B
24QN50K14040 0.5 24 4 × 4 27.43 x 20.32

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

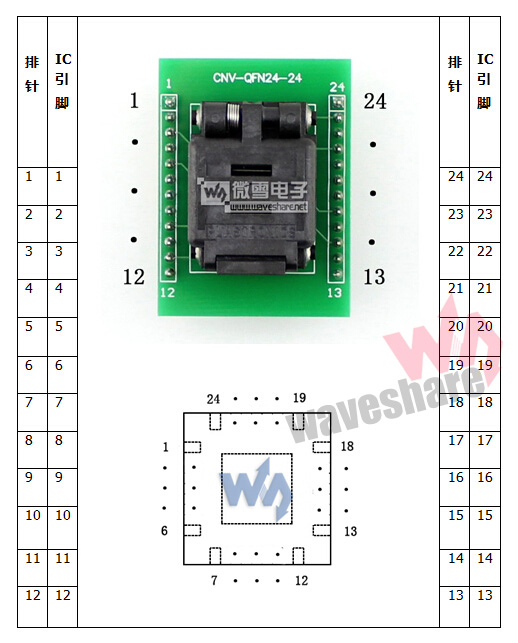

引脚对照表

产品图片

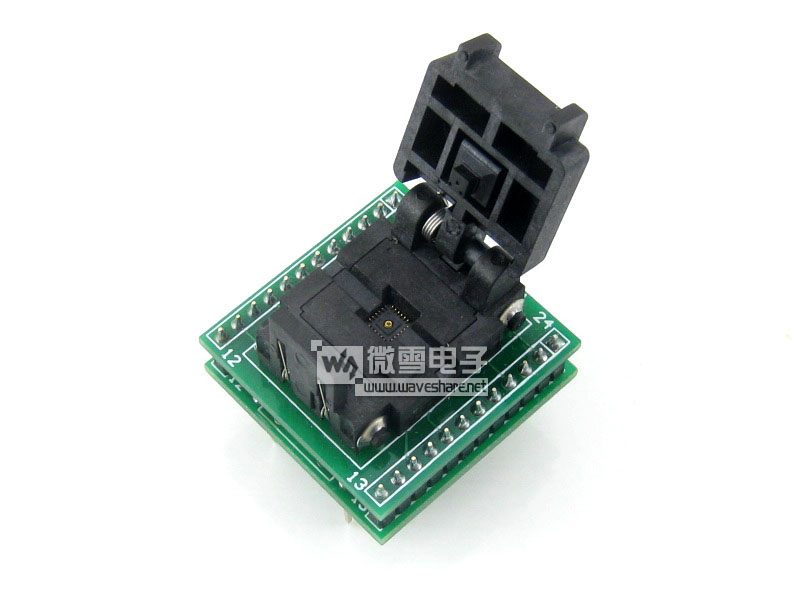

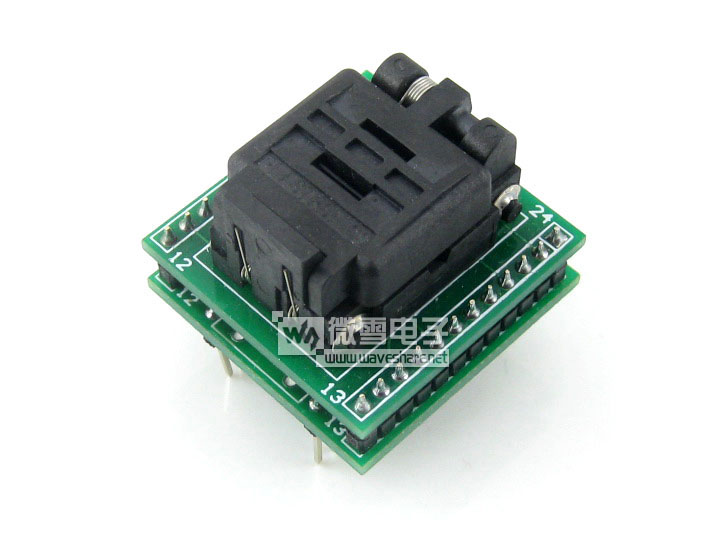

QFN24转DIP24 编程座/测试座实物图片:

配置清单

  • QFN24 TO DIP24 (B) × 1
