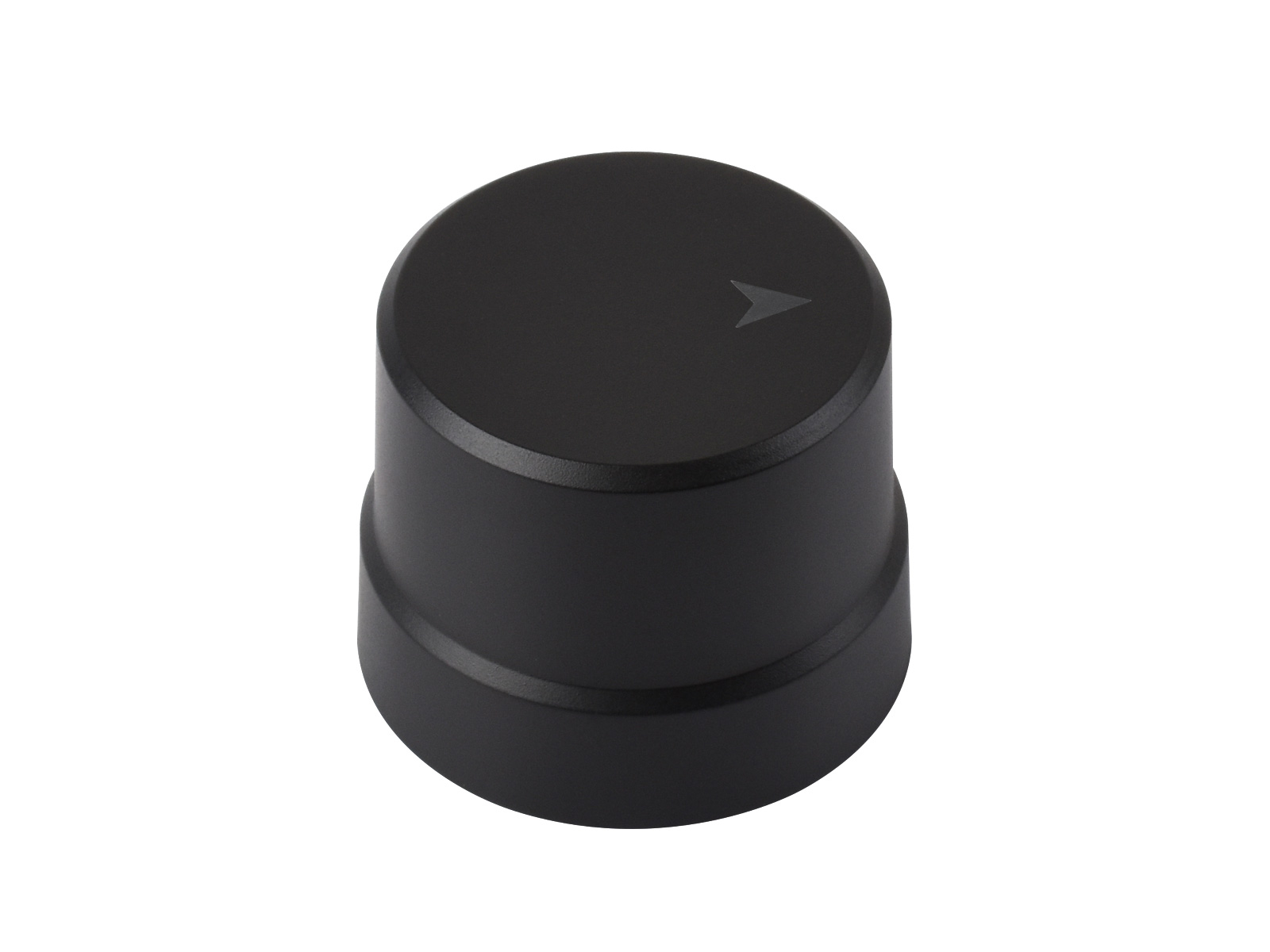

Q43 螺旋天线 RTK厘米级定位 GNSS模块 基于NEO-F9P-15B 多星多频段 内置地磁传感器
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}
螺旋天线 RTK
厘米级定位 GNSS 模块
基于 NEO-F9P-15B | RTK 厘米级高精度定位 | 内置地磁传感器
产品特性

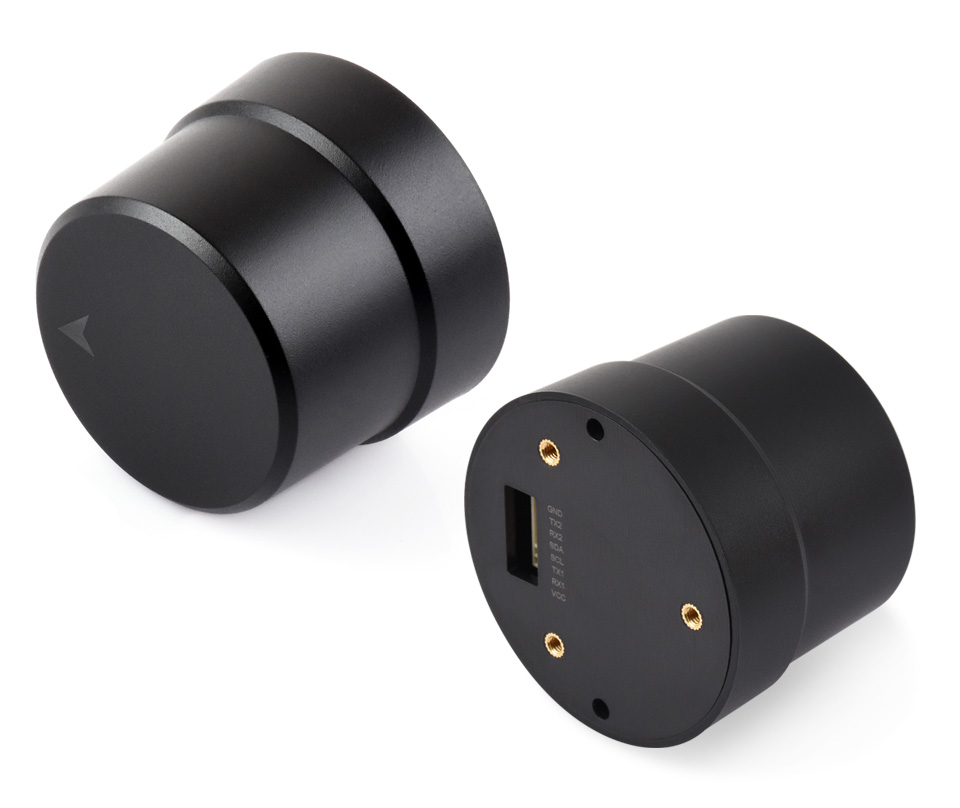

Q43 NEO-F9P GNSS Helical RTK Module 是一款基于 u-blox NEO-F9P-15B 的一体化 RTK 智能定位天线模块，将高精度 RTK 定位引擎、螺旋天线及地磁传感器集成于紧凑结构之中。模块支持 GPS、北斗、GLONASS、Galileo 和 QZSS 多星座多频点 GNSS 信号接收，具备双频 RTK 厘米级定位能力，可提供稳定可靠的高精度定位性能，适用于智能机器人、共享经济、精准农业、工程测绘、手持终端及车载导航等应用场景。
- 基于 u-blox NEO-F9P-15B 高精度定位模块，支持双频 RTK 厘米级定位
- RTK 定位引擎与螺旋天线一体化设计，结构紧凑，安装方便，适合集成
应用 - 内置三轴地磁传感器，适用于指南针、电子罗盘及航向辅助应用
- 多星多频率，支持 GPS、北斗 (BDS)、GLONASS、Galileo 和 QZSS 多重卫星系统
- 支持 A-GNSS 辅助定位，可通过辅助数据缩短首次定位时间
- 支持 WAAS、EGNOS、GAGAN 和 QZSS SBAS 等增强系统
- 支持 u-center 软件配置，方便设置输出协议、更新率和 RTK 工作模式等功能
- 宽电压输入设计，工作电压范围 3.3V ~ 16V，适应多种供电环境
产品参数
| 天线参数 | 信号频段 | GPS: L1/L5 BDS: B1I/B1C/B2a GLONASS: G1 Galileo: E1/E5a QZSS: L1/L5 |
|---|---|---|
| 特性阻抗 | 50Ω | |
| 极化方式 | RHCP (右旋圆极化) | |
| 覆盖范围 | 360° | |
| 峰值增益 | 2.5dBi | |
| 驻波比 (VSWR) | ≤2 | |
| 轴比 | ≤3dB | |
| 放大器参数 | 增益 | 23dB |
| 噪声系数 | 1.5dB | |
| 输出驻波比 | ≤2 | |
| 系统参数 | 定位模块 | NEO-F9P-15B |
| 地磁传感器 | QMC5883P | |
| 工作电压 | 3.3V ~ 16V | |
| 功耗 | 500mW (典型值) | |
| PVT 单点定位精度 | 水平方向: 1.5m | |
| 垂直方向: 2.0m | ||
| SBAS 定位精度 | 水平方向: 1.0m | |
| 垂直方向: 1.5m | ||
| RTK 精度 | 水平方向: 1cm + 1ppm | |
| 垂直方向: 1cm + 1ppm | ||
| 时间精度 (均方根值) | 30ns | |
| 速度精度 (均方根值) | 0.05m/s | |
| 冷启动首次定位时间 | <30s | |
| 初始化时间 | <5s (典型值) | |
| 初始化可靠性 | >99.9％ | |
| 数据更新率 | 25Hz (Max) | |
| 数据格式 | RTCM 3.3; SPARTN 2.0.1 | |
| 其他参数 | 通信接口 | I2C，UART (9.6k ～ 921.6kbps def 38.4kbps) |
| 物理接口 | GH1.25 8PIN | |
| 工作温度范围 | -40℃ ~ +85℃ | |
| 存储温度范围 | ||
| 湿度 | ≤95% | |
| 尺寸 | 37.00 × Φ47.04 (mm) |

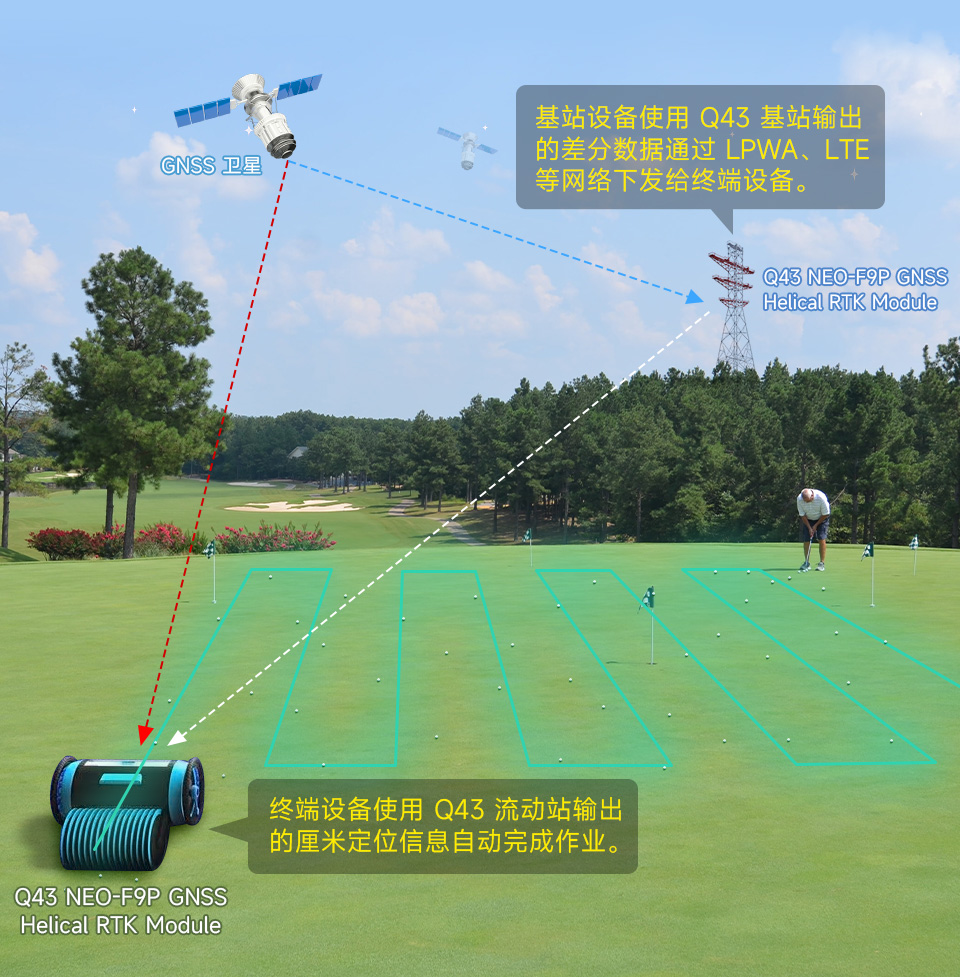

RTK 流动站，RTK 基站
厘米级定位
两个 Q43 NEO-F9P GNSS Helical RTK Module 模块可分别作为 RTK 基站和流动站
在已知地面固定坐标点，设置为基站模式的 Q43 可搭建连续运行参考基站并输出差分校正数据，也可选择购买并接入 RTK 地基增强服务，通过网络向上传近似位置信息的 Q43 流动站下发差分校正数据，流动站终端可在多径、电离层与对流层折射等误差环境下实时解算并快速收敛，数秒内实现厘米级定位。
支持并发接收多卫星系统
支持 GPS、北斗 (BDS)、GLONASS、Galileo 和 QZSS 多重卫星系统

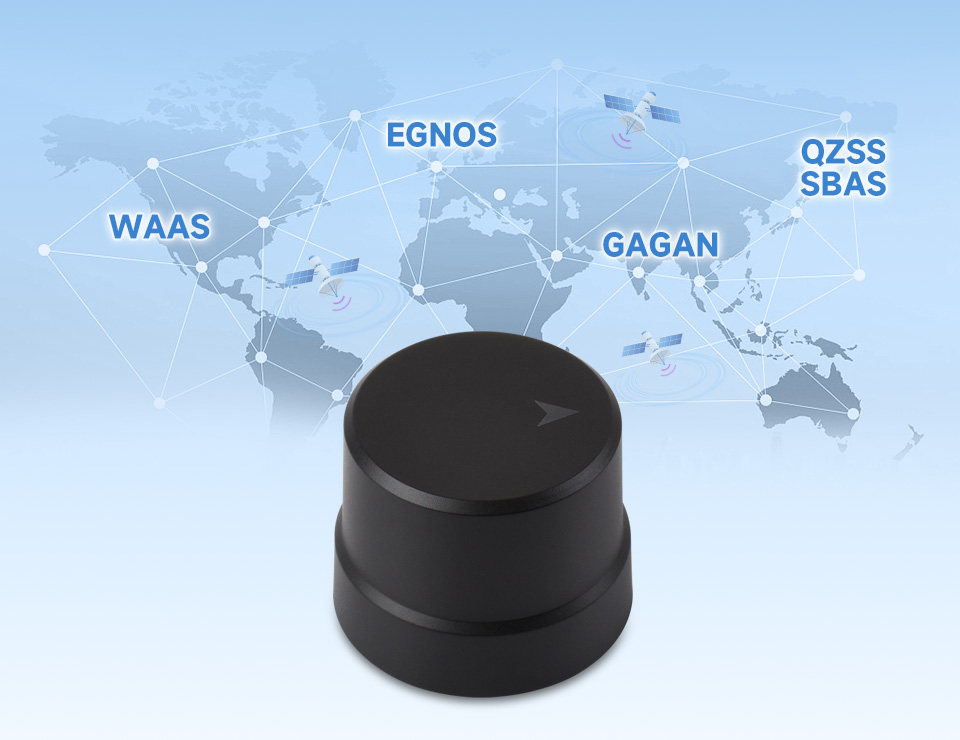

支持多种 SBAS 星基增强系统
可以实现多卫星增强定位与实时误差校正，显著提升在复杂环境下的定位精度与可靠性，本产品支持 WAAS、EGNOS、GAGAN 和 QZSS SBAS 等增强系统
内置三轴地磁传感器
适用于指南针、电子罗盘及航向辅助应用

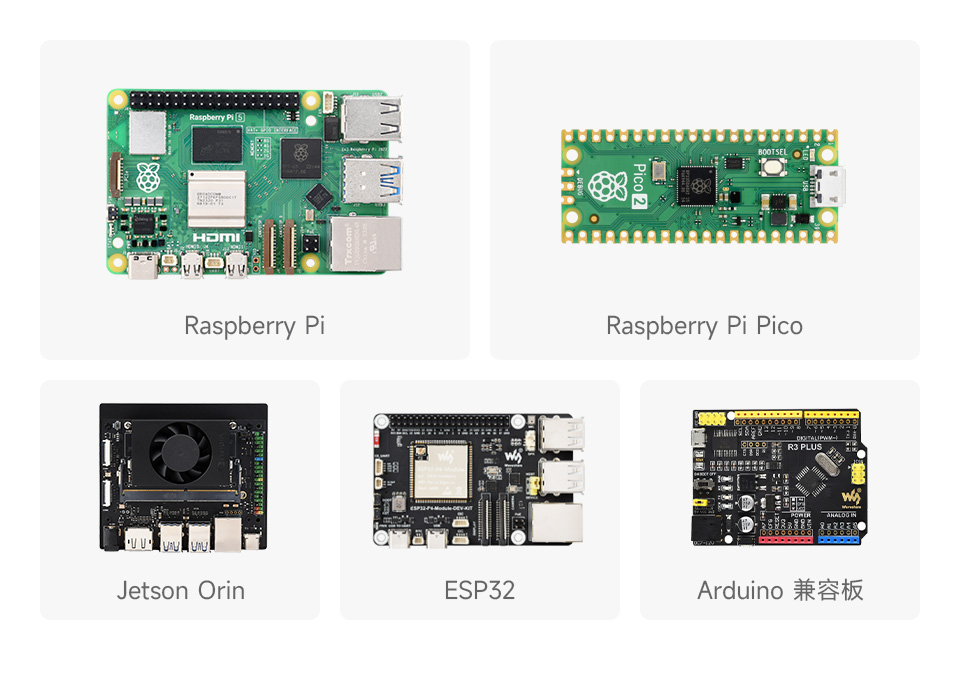

适用于多种编程平台
提供 Raspberry Pi / Raspberry Pi Pico / Jetson Orin / ESP32 / Arduino 示例程序和使用手册，开发集成更方便，扩展性强

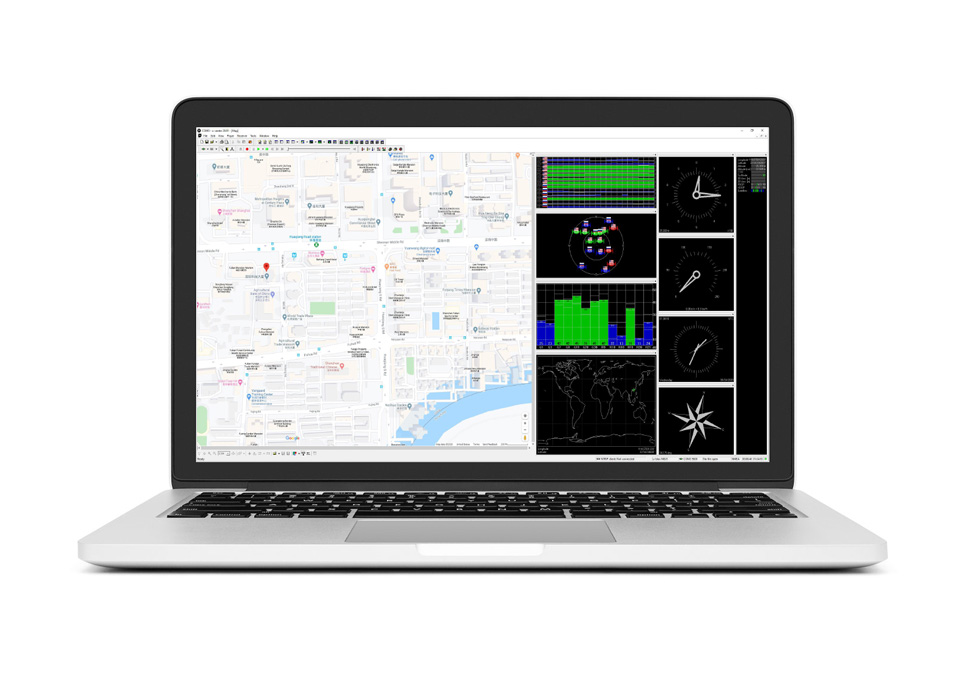

支持 U-Center 软件
方便设置模块各项功能
应用场景
智能机器人
精准农业
手持终端
共享经济
工程测绘
车载导航

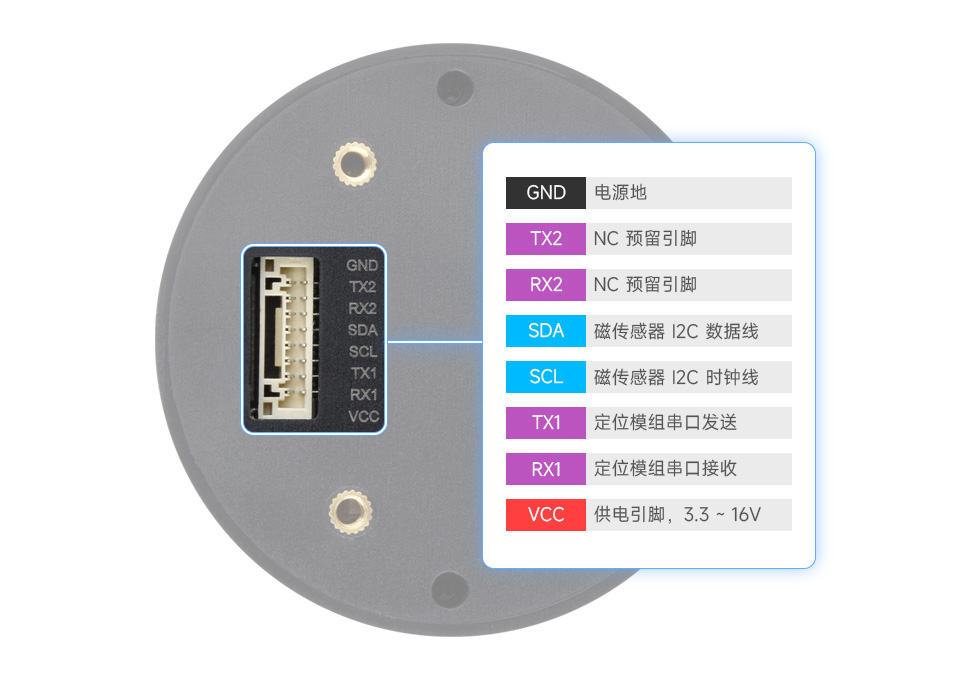

引脚定义
硬件连接参考

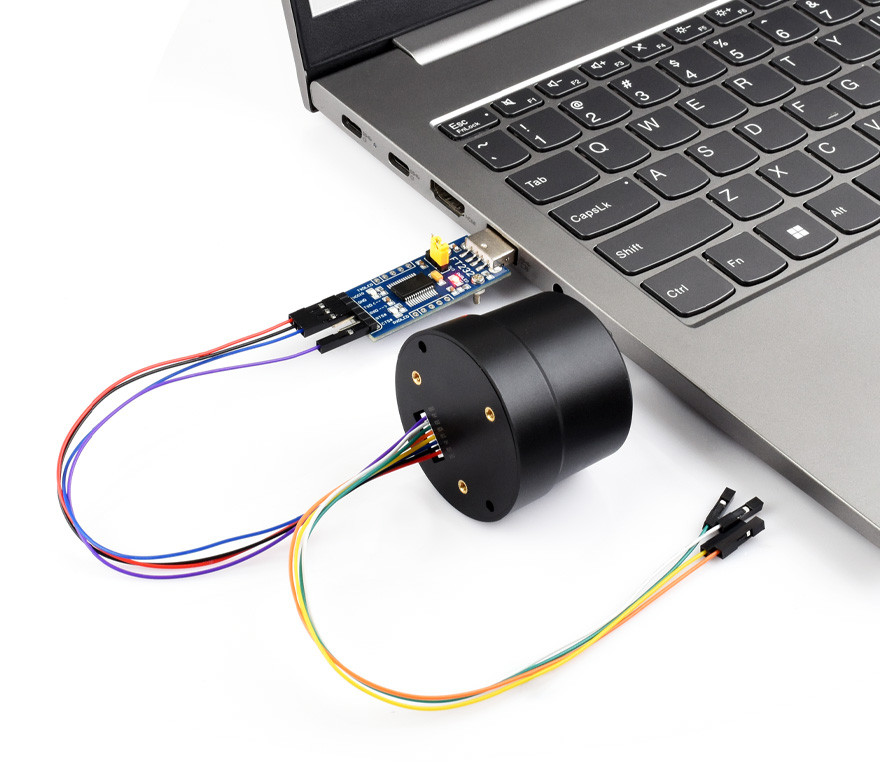

可通过 USB 转串口模块接入 PC / Raspberry Pi /
Jetson Orin 系列主板

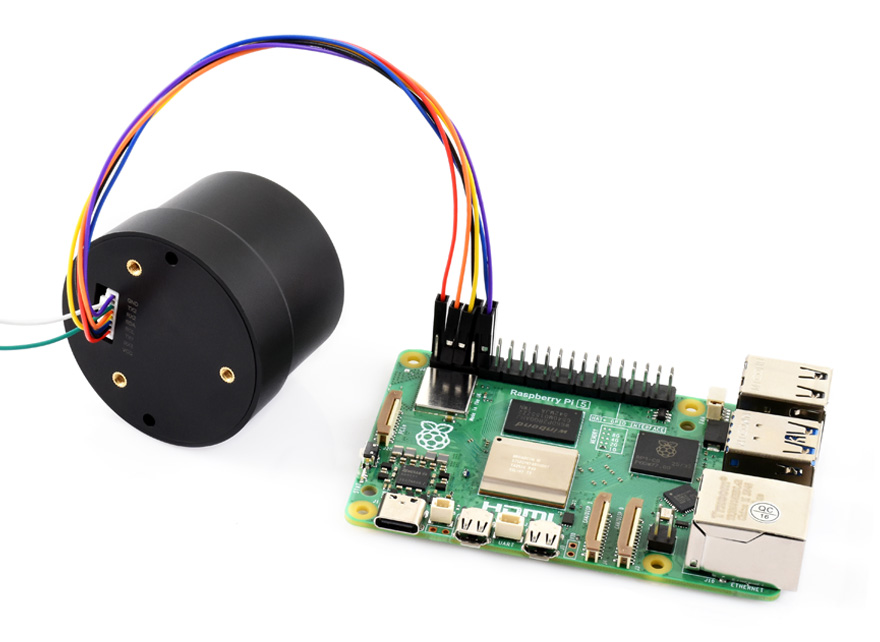

可通过 GH1.25 接口接入 Raspberry Pi / Raspberry Pi Pico /
Jetson Orin / ESP32 / Arduino 等系列主板
图片仅供展示，本产品不含树莓派 5 和 USB 转 UART 串口模块

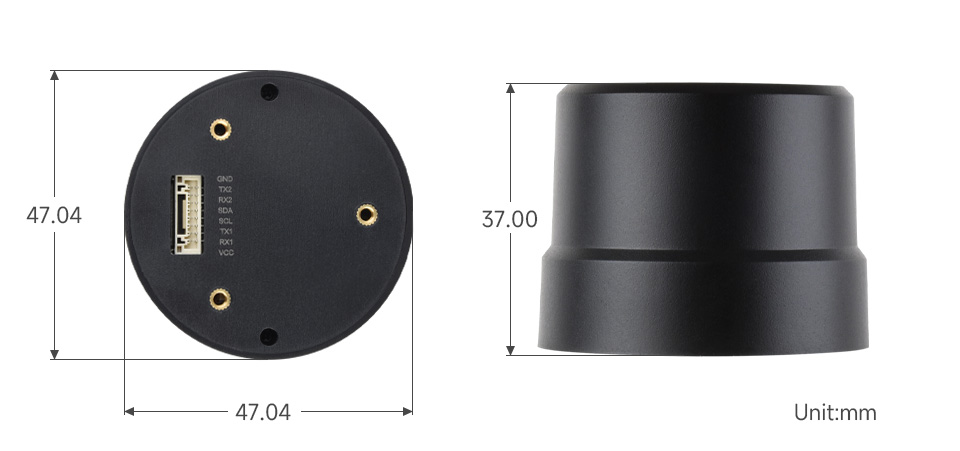

产品尺寸
RTK 模块产品选型表
| 产品型号 | 信号频段 | RTK 功能 | RTK 精度 (水平方向) |
更新频率 (最大) | 首次定位时间 (冷启动) | RTK 收敛时间 (开阔户外测试) | 通信接口 |
|---|---|---|---|---|---|---|---|
 Q43 NEO-F9P GNSS Helical RTK Module |
GPS: L1/L5 BDS: B1I/B1C/B2a GLONASS: G1 Galileo: E1/E5a QZSS: L1/L5 |
RTK Rover and Base | 1cm + 1ppm | 25Hz | 30s | <5s | UART: 定位模块 9.6k~921.6kbps (def 38.4kbps) I2C: 地磁传感器 |
 Q43 GNSS Helical RTK Module |
GPS: L1/L5 BDS: B1I/B1C/B2a/B2b GLONASS: G1 Galileo: E1/E5a/E5b QZSS: L1/L5 |
RTK Rover and Base | 1cm + 1ppm | 10Hz | 26s | <6s | UART: 定位模块 (def 115.2kbps) I2C: 地磁传感器 |
 LG290P GNSS RTK Module |
GPS: L1 C/A，L1C*，L5，L2C GLONASS: L1，L2 Galileo: E1，E5a，E5b，E6 BDS: B1I，B1C，B2a，B2b，B2I，B3I QZSS: L1 C/A，L1C*，L5，L2C，L6 NavIC: L5 SBAS: L1 |
RTK Rover and Base | 0.8cm + 1ppm CEP | 20Hz | 28s | <5s | USB: Type-C USB 2.0 UART: 4.8k~921.6kbps (def 460.8kbps) |
 LC29H(DA) GPS/RTK HAT |
GPS/QZSS: L1C/A，L5 BDS: B1I，B2a Galileo: E1，E5a GLONASS: L1 |
RTK Rover | 1cm + 1ppm CEP | 10Hz | 26s | <10s | USB: Micro USB 2.0 UART: 9.6k~3Mbps (def 115.2kbps) I2C: Max 400KHz |
 LC29H(BS) GPS/RTK HAT |
GPS/QZSS: L1C/A，L5 BDS: B1I，B2a Galileo: E1，E5a GLONASS: L1 |
RTK Base | - | 1Hz | - | - | USB: Micro USB 2.0 UART: 9.6k~3Mbps (def 115.2kbps) I2C: Max 400KHz |
 ZED-F9P GPS-RTK HAT |
GPS/QZSS: L1C/A，L2C BDS: B1I，B2I Galileo: E1B/C，E5a GLONASS: L1，L2 |
RTK Rover and Base | 1cm + 1ppm CEP | 20Hz | 24s | <10s | USB: USB2.0 UART: 4.8k~921.6kbps (def 9.6kbps) I2C: Max 400KHz SPI: 5MHz |
