Platform Cable USB简介

【产品特性】

  • 采用CY7C68013A+FPGA新硬件方案,兼容原装Platform Cable USB 1代和2代
  • 支持所有Xilinx器件下载,包括FPGAs / CPLDs / ISP Configuration PROMs所有器件
  • 支持JTAG / Slave Serial / SPI下载模式,可配置所有Xilinx器件
  • 支持目标系统的下载接口电压:5V / 3.3V / 2.5V / 1.8V / 1.5V
  • 目标器件下载时钟可选,且支持XILINX软件的自动调速
  • 固件自动升级,可支持更多新推出的软件和器件
  • 带防静电和多层信号隔离电路,保护目标板和下载器
  • 配套转接头和多种转接线,方便接入官方开发板或其他电路板

【支持的软件】

  • Xilinx ISE / iMPACT / ChipScope / Vivado

【支持的器件】

  • Xilinx FPGAs器件:UltraScale / 7 series / Zynq / Kintex / Virtex / Artix / Spartan等系列
  • Xilinx CPLDs器件:XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II等系列
  • Xilinx PROMs器件:Platform Flash XCF00S / XCF00P / XL等系列
      —— 新器件持续更新中,下载器支持的器件包括但不限于上表。

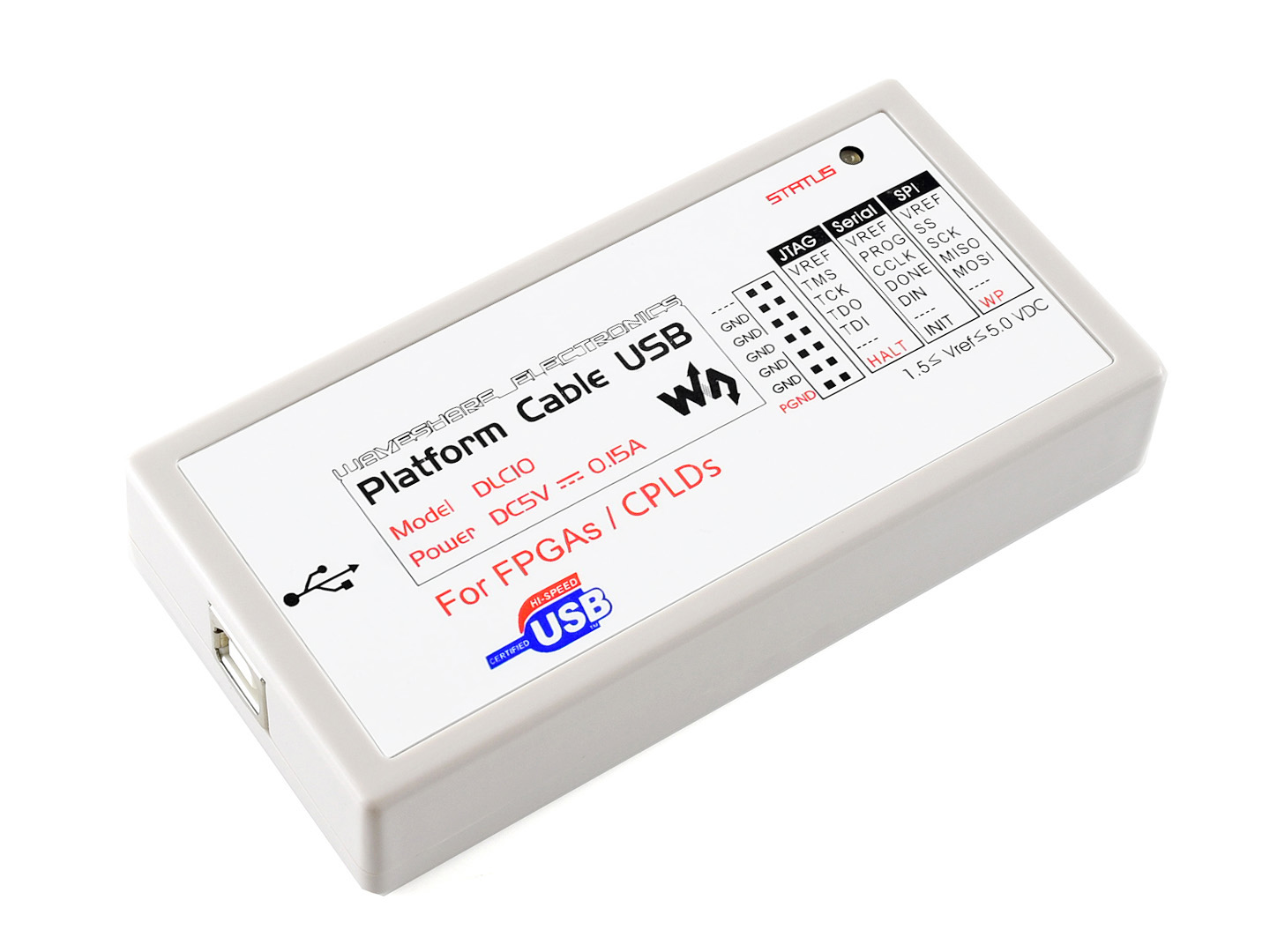

产品图片

Platform Cable USB状态灯说明

  • 红色:接入了USB
  • 黄色:接入了USB,且Vref有电供入(连接的开发板有上电)

Platform Cable USB连接说明

【与PC机的连接】

  • 通过USB接口与计算机连接

【与目标板的连接】

  • Platform Cable USB可以通过JTAG、Slave Serial、SPI三种接口与目标板连接,接口定义对应如下:

请注意,VCC和GND 切勿接反 ,以免烧坏Platform Cable USB

开发资料

包含如下内容:

  • 用户手册
  • XILINX器件手册
  • XILINX开发软件
资料路径: www.waveshare.net/wiki/Platform_Cable_USB

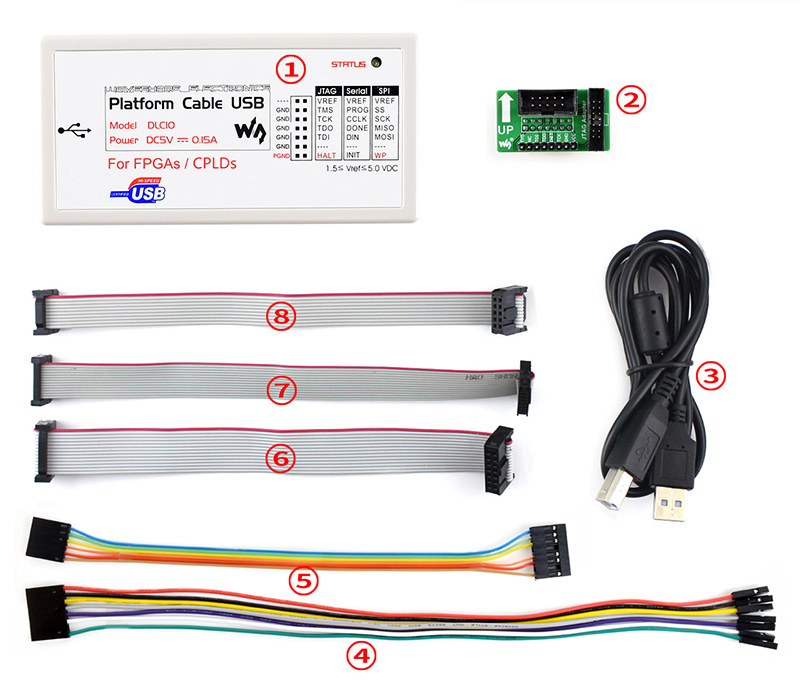

配置清单

  1. Platform Cable USB编程器 × 1
  2. JTAG Adapter(JTAG转接块) × 1
  3. USB数据线 × 1
  4. 8-pin转7pin散头线 × 1
  5. 8-pin转6pin杜邦线 × 1
  6. 14-pin(2.54mm间距)JTAG线 × 1
  7. 14-pin(2mm间距)JTAG线 × 1
  8. 10-pin(2.54mm间距)JTAG线 × 1
