4.2寸红色e-Paper电子墨水屏Pico扩展板

SPI通信、400×300、灰度级别2、自带2个按键
价格
原价
型号
Pico-ePaper-4.2-B
SKU
20345
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

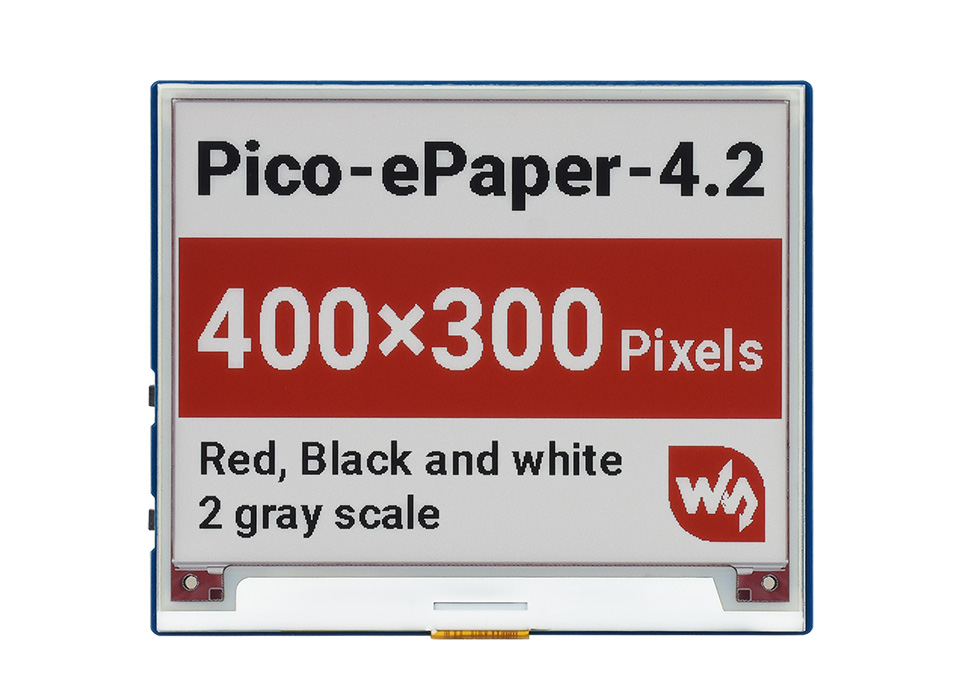

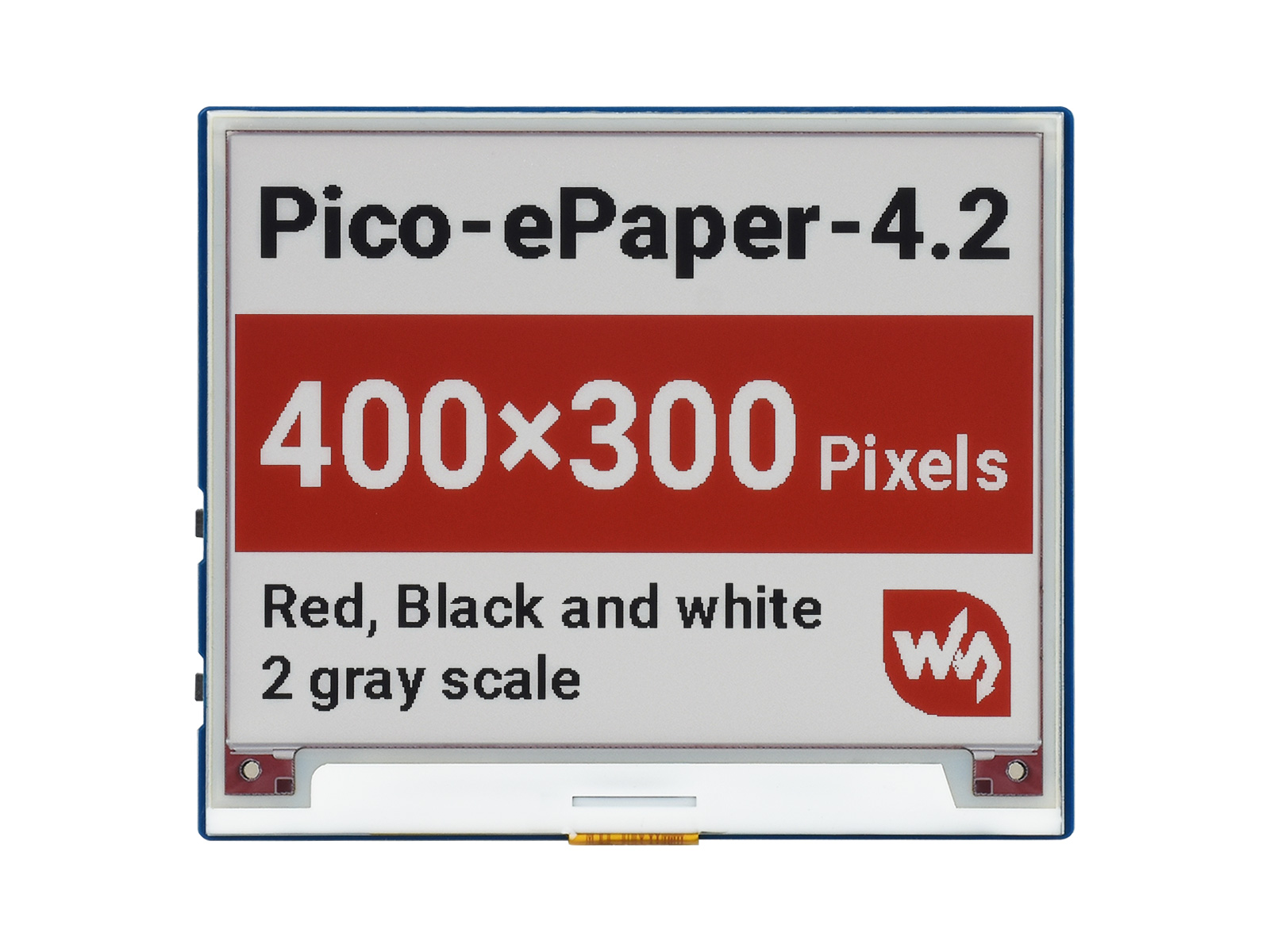

4.2 英寸墨水屏 Pico 扩展板

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用
4.2 英寸 LCD Pico 扩展板
  • 尺寸4.2 英寸

  • 分辨率400 × 300

  • 可视角度 >170°

  • 显示颜色 红、黑、白

  • 灰度级别 2

  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 阅读体验 舒适阅读
    无蓝光
  • 显示环境 环境光下可见

  • 显示方式 反射式,不主
     动发光
  • 耗电量 超低耗电

  • 显示时间 持续显示
    不耗电

我的特点


  • • 无需背光,断电可长时间保持最后一屏的显示内容
  • • 功耗非常低,基本只在刷新时耗电
  • • 使用 SPI 控制,确保不会占用太多接口引脚资源
  • • 板载电平转换芯片,可兼容 3.3V 和 5V 单片机接口
  • • 自带 2 个按键,方便扩展应用
  • • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

我的参数


工作电压 3.3V/5V 显示颜色 红、黑、白
分辨率 400 × 300pixels 灰度等级 2
通信接口 3-wire SPI、4-wire SPI 可视角度 >170°
局部刷新 全局刷新 15s
外形尺寸 93.5 × 78.5mm 显示尺寸 84.8 × 63.6mm
刷新功耗 26.4mW(typ.) 休眠电流 <0.01uA(接近0)
点距 0.212 × 0.212mm

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示,其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移,在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面,无需背光,可视角度几乎达到 180°。因其媲美传统纸张的显示效果,常被用于阅读器之类的应用。

4.2 英寸 LCD Pico 扩展板的优势

基于树莓派 Pico 接口设计


适用于 Raspberry Pi Pico 系列主板,板载排母,可以直接连接
自带 2 个按键,方便扩展应用

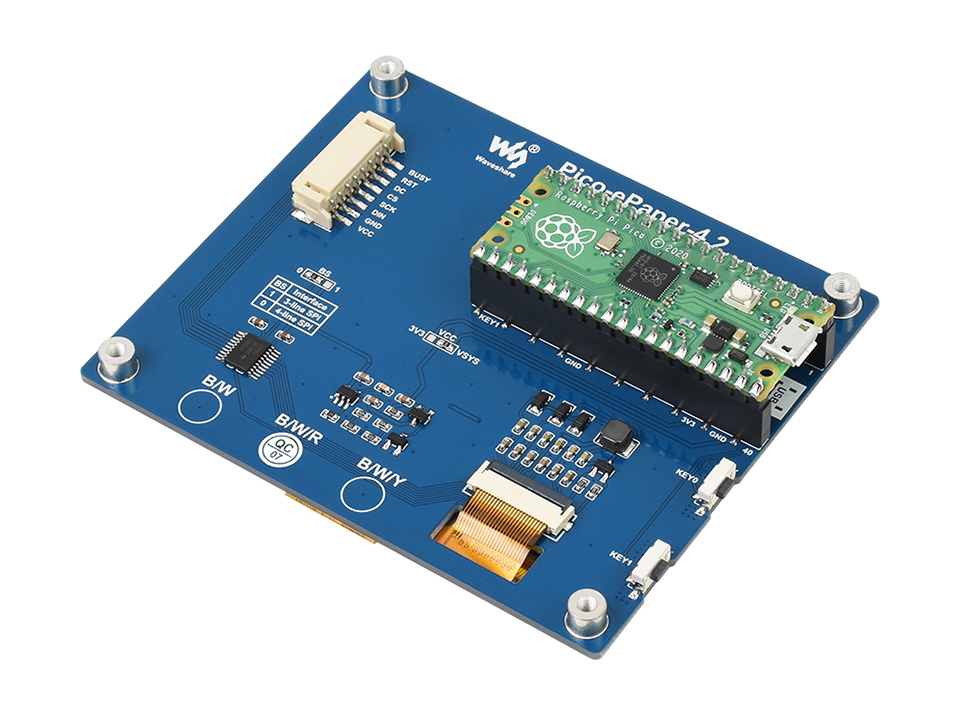

4.2 英寸 LCD Pico 扩展板接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

SPI 控制接口


可接入 Raspberry Pi/Jetson Nano/Arduino/STM32 等主控板

4.2 英寸 LCD Pico 扩展板 SPI 控制接口
VCC 3.3V/5V
GND GND
DIN SPI 通信 MOSI 引脚
SCK SPI 通信 SCK 引脚
CS SPI 片选引脚(低电平有效)
DC 数据/命令控制引脚(高电平表示数据,低电平表示命令)
RST 外部复位引脚(低电平复位)
BUSY 忙状态输出引脚(表示忙碌)

板载电平转换芯片


可兼容 3.3V 和 5V 单片机接口

4.2 英寸 LCD Pico 扩展板接口设计

接口定义


4.2 英寸 LCD Pico 扩展板SPI控制接口

应用场景


适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

5.83 英寸 LCD Pico 扩展板应用场景

我的尺寸

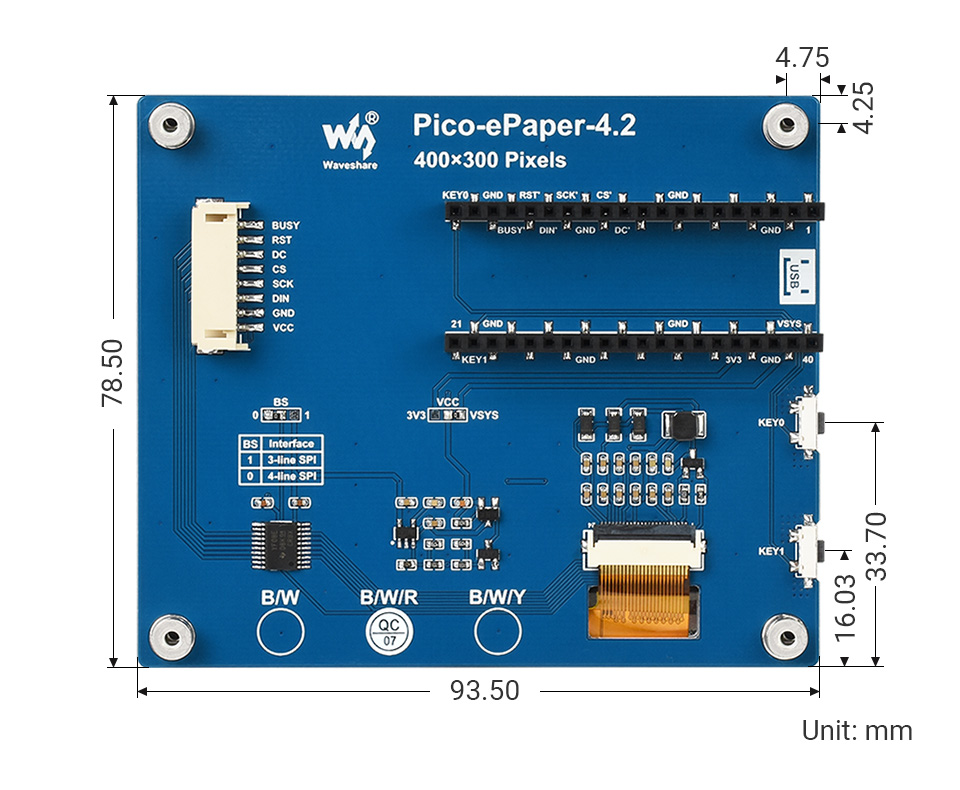

2.66英寸电子墨水屏尺寸

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 全局刷新
时间(s)*
局部
刷新
特性 控制
接口
Pico-ePaper-2.13 黑、白 2 250 × 122 48.55 × 23.70 2 - SPI
Pico-ePaper-2.13-B 红、黑、白 2 212 × 104 48.55 × 23.71 15 - - SPI
Pico-ePaper-2.13-D 黑、白 2 212 × 104 48.55 × 23.71 2 柔性 SPI
Pico-ePaper-2.66 黑、白 2 296 × 152 60.088 × 30.704 5 - SPI
Pico-ePaper-2.66-B 红、黑、白 2 296 × 152 60.088 × 30.704 15 - - SPI
Pico-ePaper-2.7 黑、白 4 264 × 176 57.288 × 38.192 6 - 按键 SPI
Pico-ePaper-2.9 黑、白 2 296 × 128 66.89 × 29.05 2 - SPI
Pico-ePaper-2.9-B 红、黑、白 2 296 × 128 66.90 × 29.06 15 - - SPI
Pico-ePaper-2.9-D 黑、白 2 296 × 128 66.90 × 29.06 2 柔性 SPI
Pico-CapTouch-ePaper-2.9 黑、白 2 296 × 128 66.89 × 29.05 2 触摸 SPI
Pico-ePaper-3.7 黑、白 4 480 × 280 81.12 × 47.32 3 - SPI
Pico-ePaper-4.2 黑、白 4 400 × 300 84.8 × 63.6 4 - 按键 SPI
Pico-ePaper-4.2-B 红、黑、白 2 400 × 300 84.8 × 63.6 15 - 按键 SPI
Pico-ePaper-5.65 7色 2 600 × 448 114.9 × 85.8 <35 - 彩色 SPI
Pico-ePaper-5.83 黑、白 2 648 × 480 119.232 × 88.320 5 - - SPI
Pico-ePaper-5.83-B 红、黑、白 2 648 × 480 119.232 × 88.320 20 - - SPI
Pico-ePaper-7.5 黑、白 2 800 × 480 163.20 × 97.92 5 - - SPI
Pico-ePaper-7.5-B 红、黑、白 2 800 × 480 163.20 × 97.92 16 - - SPI

*全局刷新时间:即刷新每一帧图像所用时间;若墨水屏本身支持局部刷新,局部刷新时间均在 0.3 秒左右
