树莓派Pico舵机驱动扩展板 支持16路16位分辨率

标准舵机接口,5V 稳压芯片
价格
原价
型号
Pico-Servo-Driver
SKU
19767
品牌
Waveshare
价格参考
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

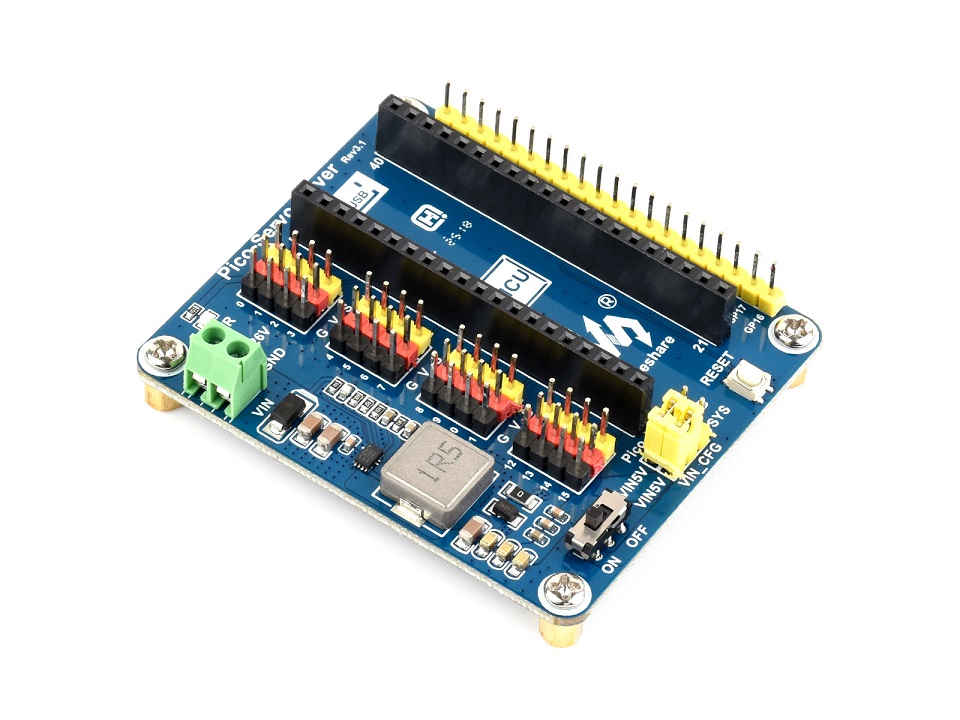

树莓派 Pico 舵机驱动扩展板

适合用于机械臂或六足机器人舵机驱动

树莓派 Pico 舵机驱动扩展板主图

产品特性

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 支持高达 16 路舵机或 PWM 输出,每路支持高达 16 位分辨率
  • 板载 5V 稳压芯片,输出电流可达 3A,可通过 VIN 端子接入电池供电
  • 板载标准舵机接口,可接入 SG90、MG90S、MG996R 等常用舵机
  • 引出 Pico 未占用的引脚,方便扩展
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 5V(Pico) 或 6~12V(VIN 端子) 舵机电压 5V
逻辑电压 3.3V 控制接口 GPIO
过孔直径 3.0mm 产品尺寸 65 × 56mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

树莓派 Pico 舵机驱动扩展板基于树莓派 Pico 接口设计

板载标准舵机接口

可接入 SG90、MG90S、MG996R 等常用舵机

树莓派 Pico 舵机驱动扩展板板载标准舵机接口计

SG90 舵机MG90S 舵机MG996R 舵机

板载 5V 稳压芯片

可从 Pico 上取电,无需额外供电,也可通过 VIN 端子接入电池输出 3A(Max) 电流供电

树莓派 Pico 舵机驱动扩展板板载 5V 稳压芯片

应用示例

树莓派 Pico 舵机驱动扩展板应用示例

本产品不含 Raspberry Pi PicoMG90S 舵机,如有需要,请另行购买

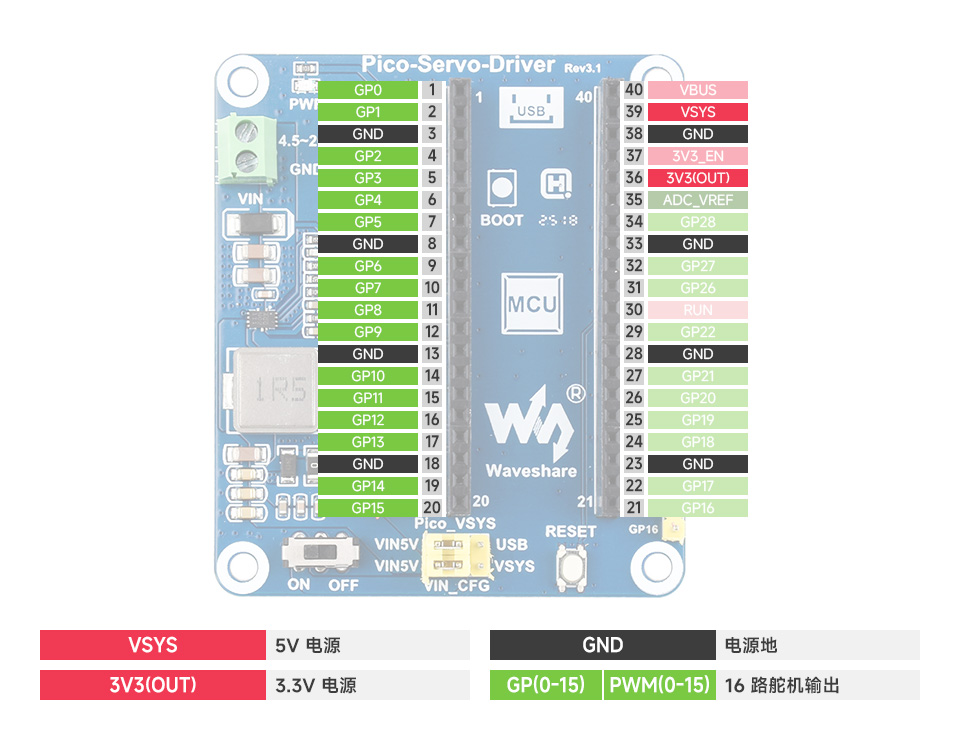

接口定义

树莓派 Pico 舵机驱动扩展板接口定义

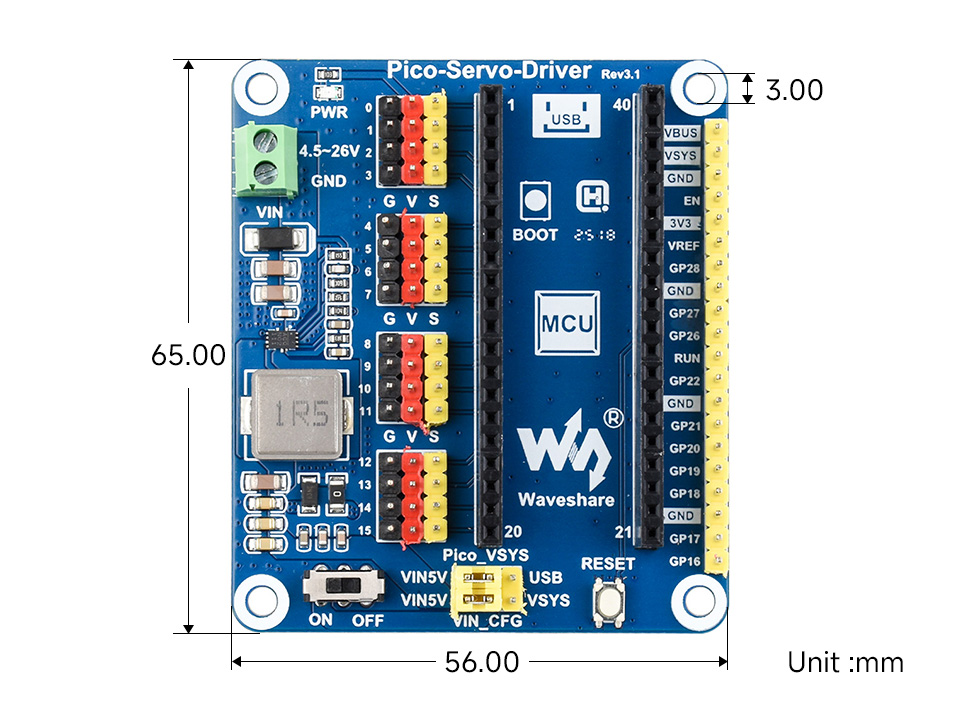

产品尺寸

树莓派 Pico 舵机驱动扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

Pico-Servo-Driver × 1

树莓派 Pico 舵机驱动扩展板配置清单
