树莓派Pico RTC扩展板 板载高精度DS3231时钟芯片

I2C 接口通信,支持外接更多传感器
价格
原价
型号
Pico-RTC-DS3231
SKU
19426
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 Pico RTC 扩展板

板载高精度 DS3231 时钟芯片

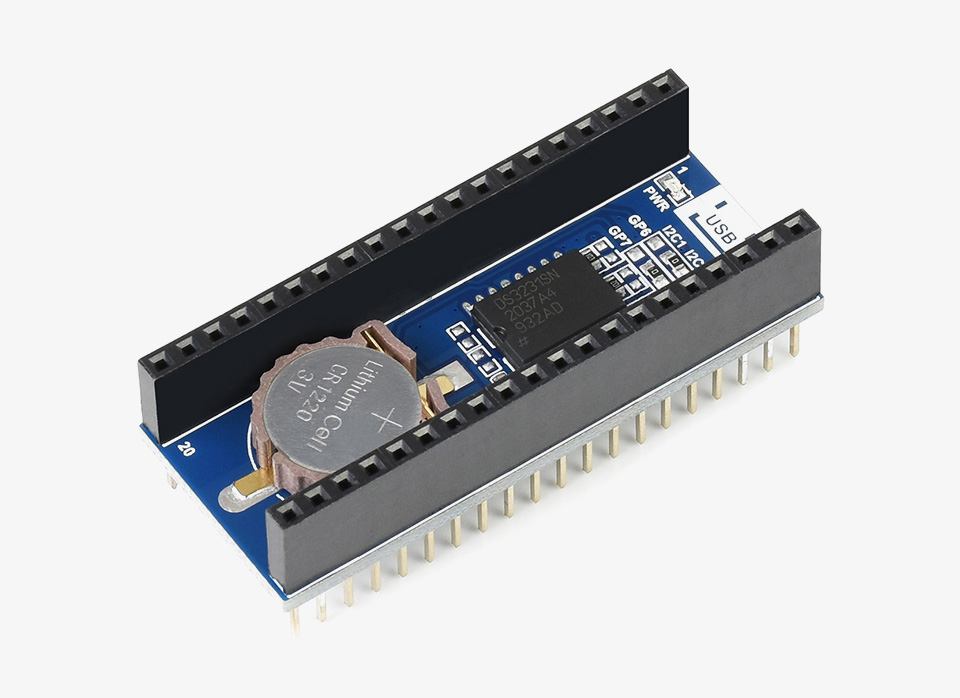

树莓派 Pico RTC 扩展板主图

产品特性

专为 Raspberry Pi Pico 设计的 RTC 扩展板,板载高精度 DS3231 RTC 时钟芯片,I2C 接口通信,支持外接更多传感器。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载高精度 DS3231 RTC 时钟芯片,并带备用电池座
    • 可对年、月、周、日、时、分、秒进行计时,年计数可至公元 2100 年,具有闰年补偿功能
    • 可选择 24 小时制或 12 小时制 (AM / PM格式)
    • 两个可编程闹钟时钟
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 3.3V
后备电源电压 2.3V ~ 5.5V
工作温度 -40°C ~ +85°C
功耗 100nA (保持数据和时钟信息)

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板
支持叠加使用

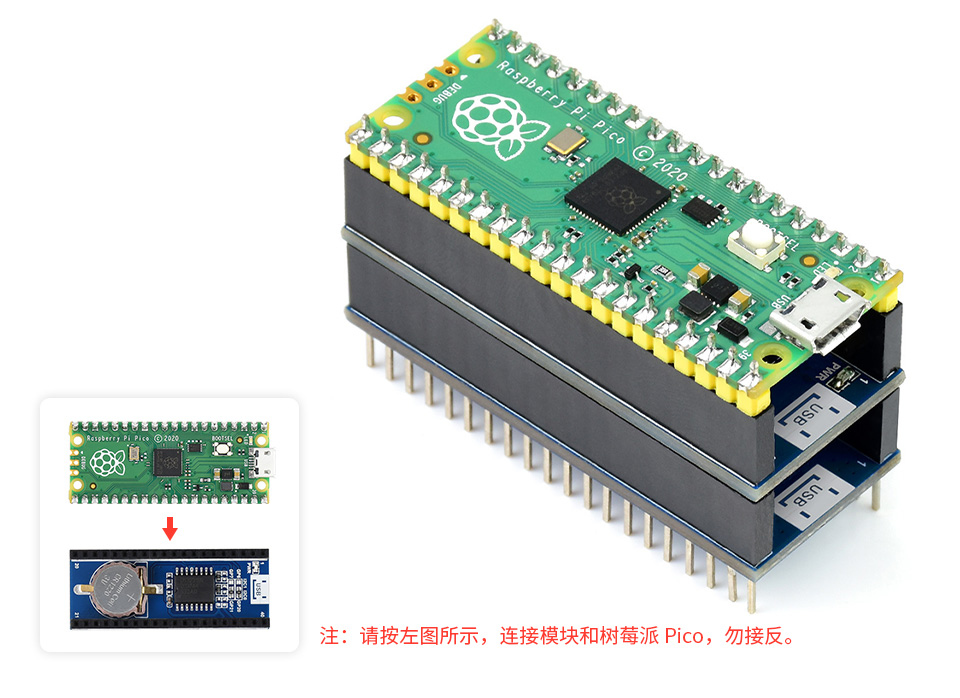

树莓派 Pico RTC 扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

资源简介

树莓派 Pico RTC 扩展板资源简介

器件简介

  1. DS3231

    高精度 RTC 芯片,I2C 接口

  2. RTC 实时时钟供电电池座

    可接入 CR1220 纽扣电池 (已配置纽扣电池)

  3. 电源指示灯

    使用 PWR 灯需焊接 0 欧电阻,默认不使用

接口简介

  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板,支持叠加其它扩展板

接口定义

树莓派 Pico RTC 扩展板接口定义

产品尺寸

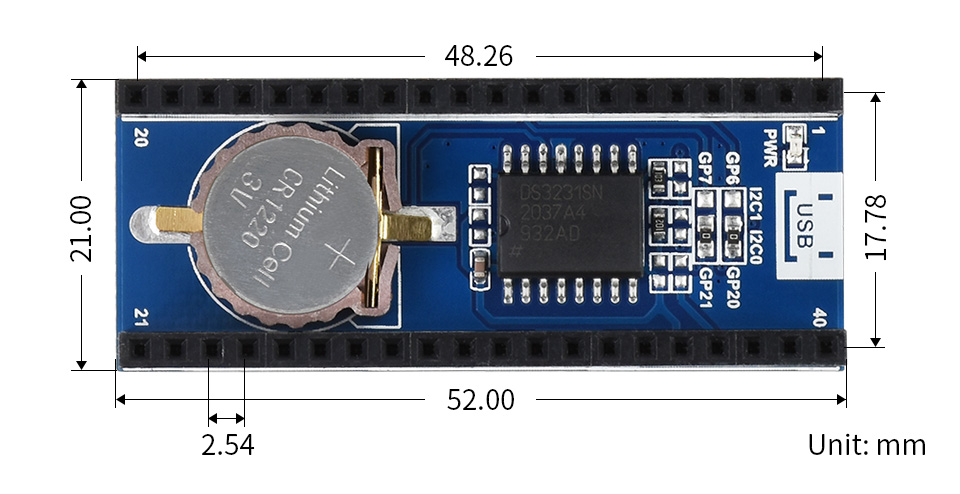

树莓派 Pico RTC 扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

Pico-RTC-DS3231 (带纽扣电池) × 1

树莓派 Pico RTC 扩展板配置清单
