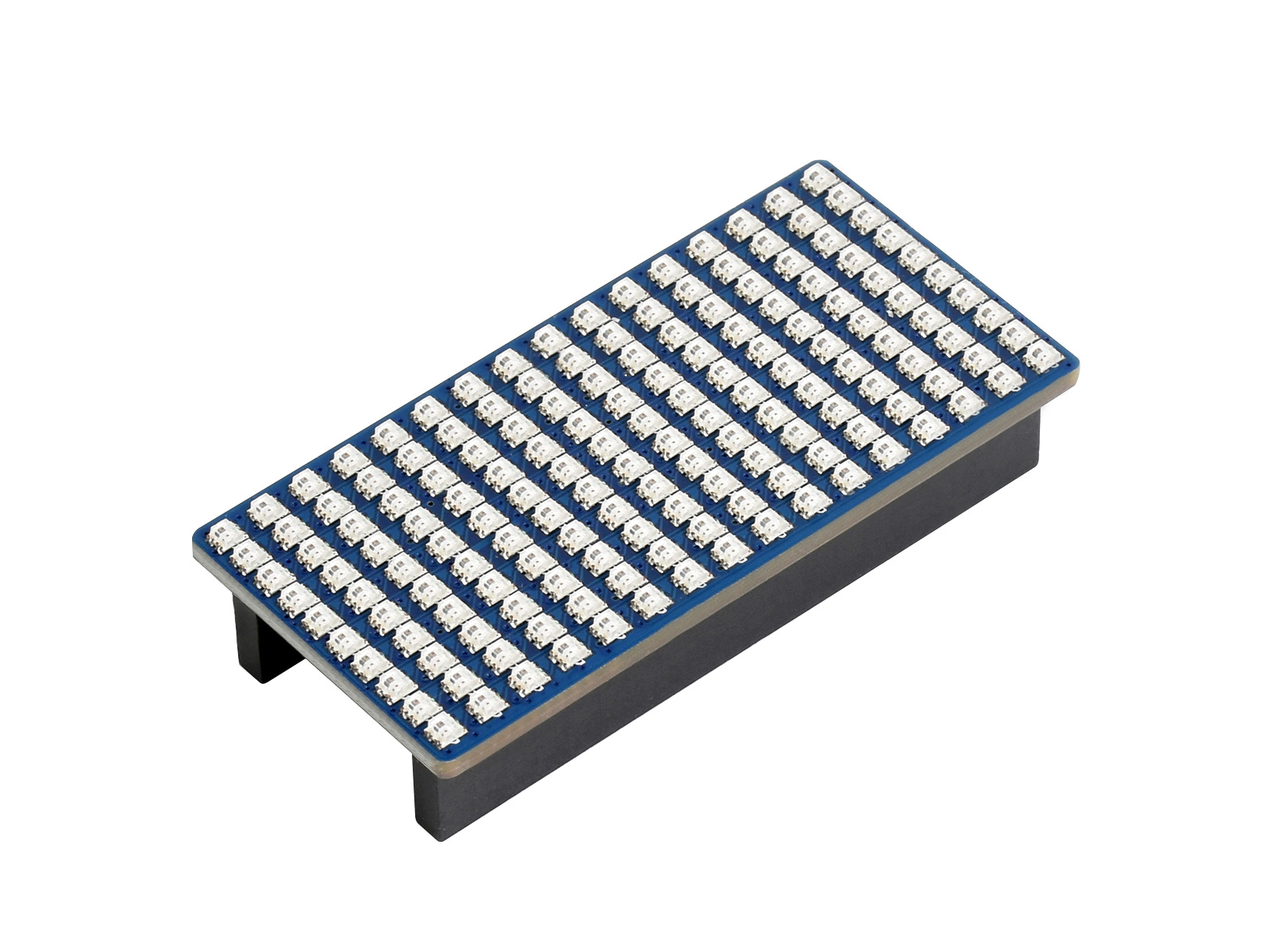

树莓派Pico RGB全彩LED扩展板 16×10个RGB LED

板载卧式排针,体积小,外围元件少,版面干净
价格
原价
型号
Pico-RGB-LED
SKU
20170
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Pico LED 点阵扩展板

16×10 RGB 全彩

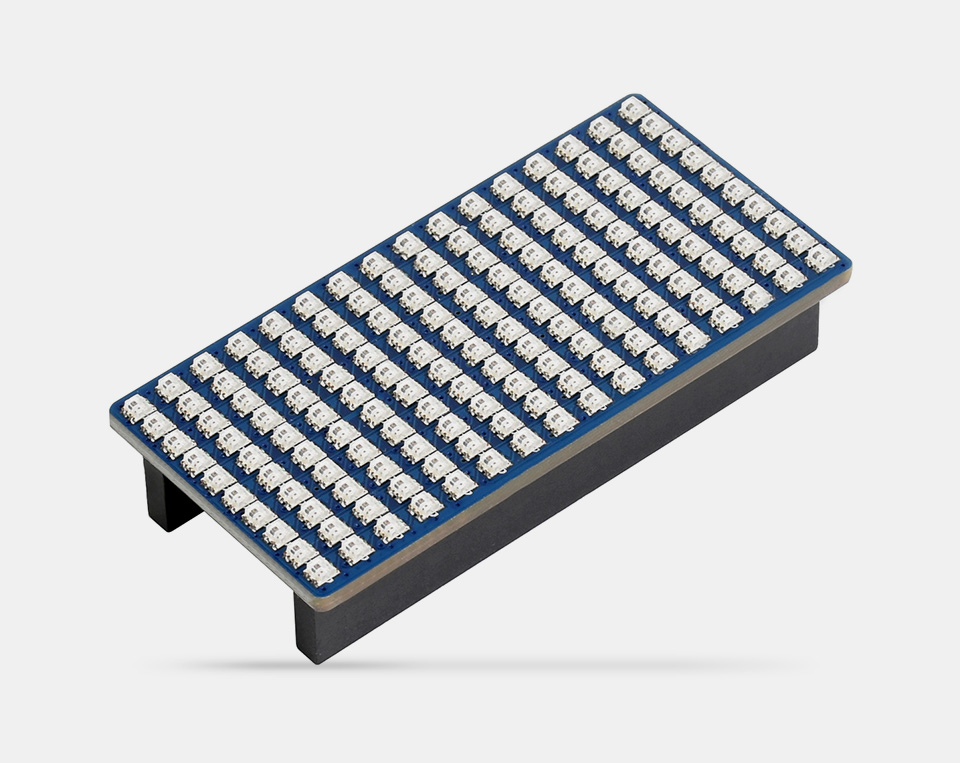

Pico LED 点阵扩展板主图

产品特性

专为 Raspberry Pi Pico 设计的一款板载了 160 (16×10) 个 RGB 全彩 0807 炫彩外控恒流集成灯珠的 LED 点阵扩展板,其由高质量的内置控制 IC 和 LED 芯片组合而成,展现出体积小,外围元件少,版面干净的特点,可通过 pico 进行编程控制,可展现高标准的、炫彩的点阵画面视觉效果。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载 16×10 共 160 个 RGB LED 点阵灯珠,多 IO 选择
  • 板载 2.54mm 间距卧式排针,方便扩展应用
  • 0807 炫彩灯珠集成了高质量单线级联恒流驱动 IC 和高质量 RGB LED 芯片,属于外控恒流集成灯珠
  • 内置控制 IC 具有高可靠、高抗干扰性能、高恒流精度和低功耗等特点
  • 集成高质量的 LED 芯片,发光具有高度一致性,白光效果纯正,光衰小
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 5V
通信方式 单线归零码
色彩深度 24位 (RGB 各 8 位)
数据传输速度 800 Kbps
亮度 256 级可调
分辨率 16 × 10 Pixels
外形尺寸 54.00 × 26.00mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

Pico LED 点阵扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

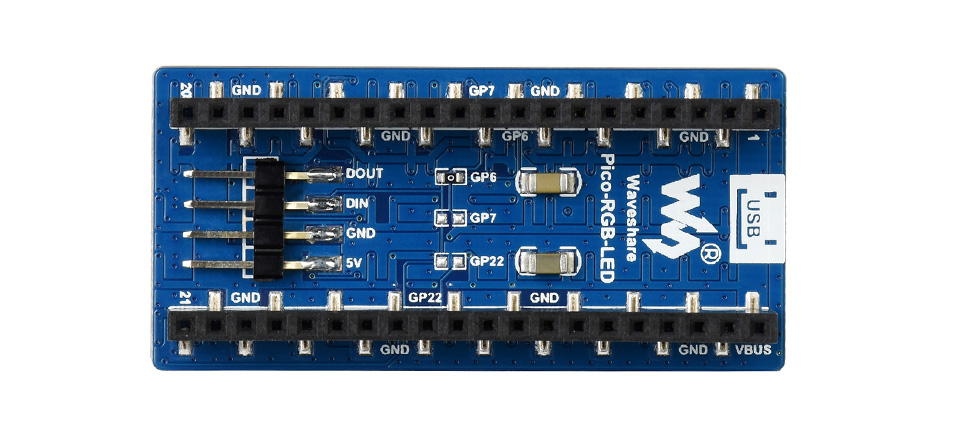

板载卧式排针

用于外接驱动或级联驱动

Pico LED 点阵扩展板卧式排针

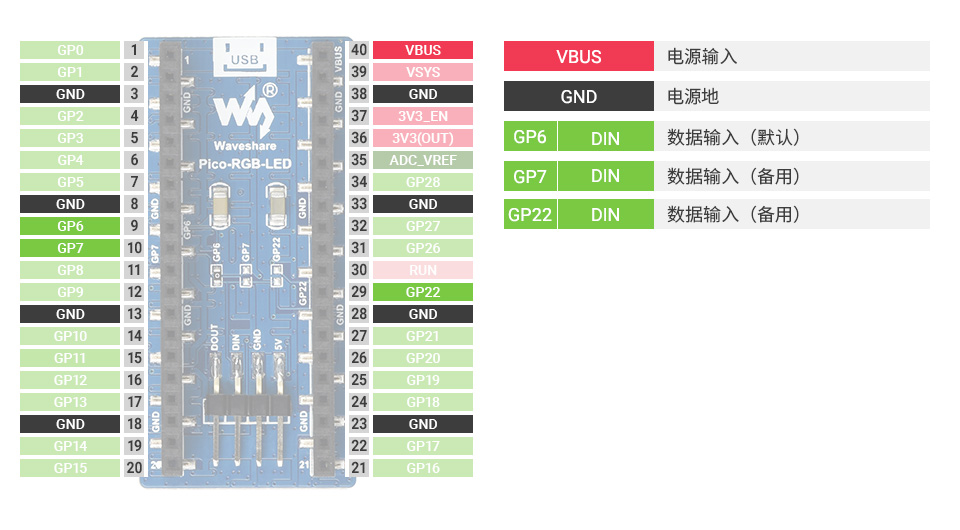

接口定义

Pico LED 点阵扩展板接口定义

产品尺寸

Pico LED 点阵扩展板产品尺寸
