树莓派Pico电机驱动扩展板 4路直流电机接口

I2C接口,5V稳压,4路直流电机接口
价格
原价
型号
Pico-Motor-Driver
SKU
19764
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Pico 电机驱动扩展板

适合用于两驱或四驱小车驱动

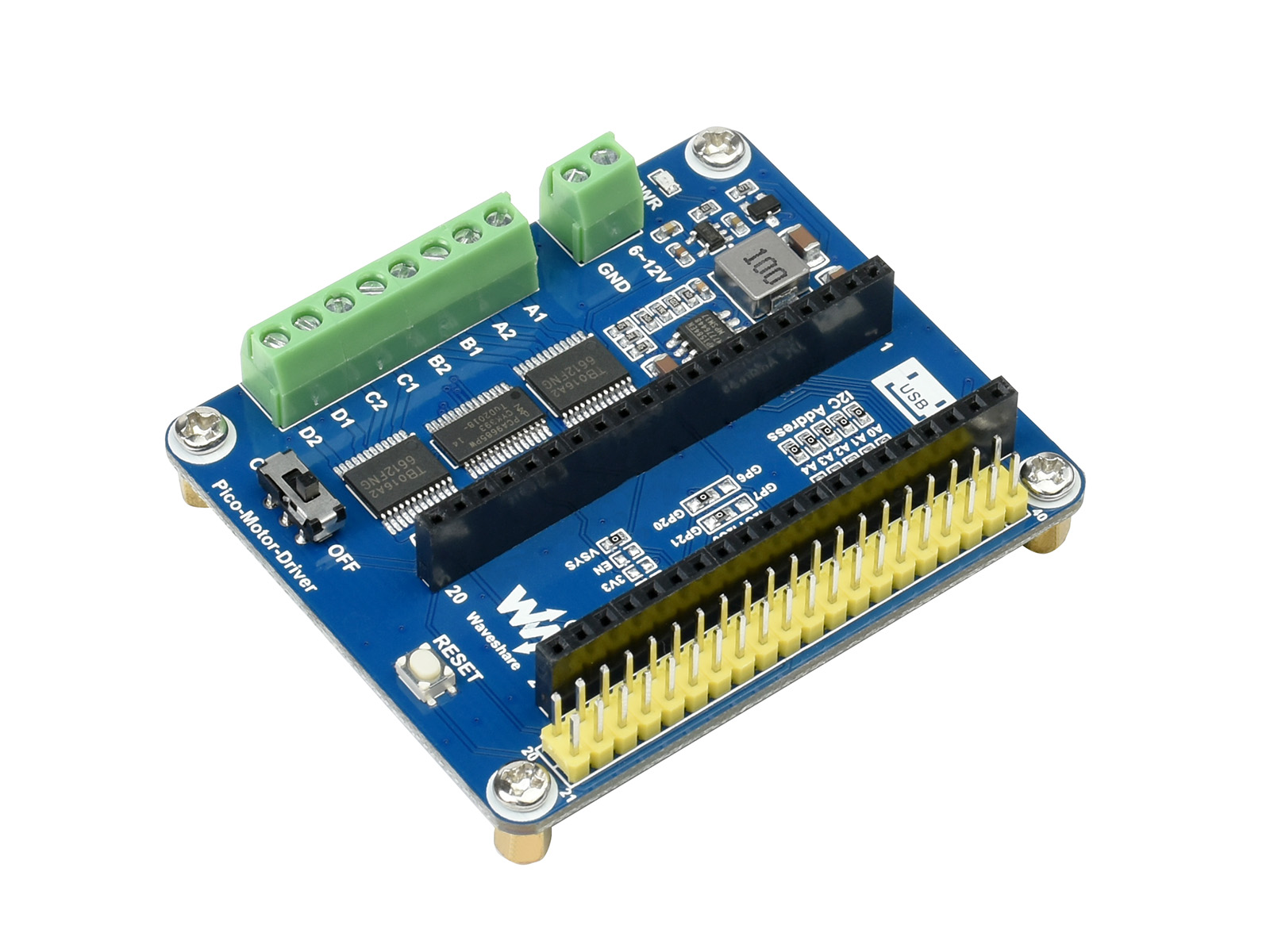

Pico 电机驱动扩展板主图

产品特性

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • I2C 接口控制,可以通过改变 5 个地址跳线来实现可切换 32 个不同的 I2C 地址
  • 板载 PCA9685 芯片,可输出 12 位硬件 PWM 控制电机转速
  • 板载 TB6612FNG 双 H 桥电机驱动芯片,工作高效,不易发热
  • 板载 5V 稳压芯片,输出可达 3A 电流,可通过 VIN 端子接入电池供电
  • 引出 Pico 未占用的引脚,方便扩展
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 6~12V (VIN 端子) 逻辑电压 3.3V
PWM 驱动芯片 PCA9685 电机驱动芯片 TB6612FNG
控制接口 I2C 产品尺寸 65 × 56mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

Pico 电机驱动扩展板基于树莓派 Pico 接口设计

板载 4 路直流电机接口

Pico 电机驱动扩展板板载 4 路直流电机接口

本产品不含 Raspberry Pi Pico140直流电机,如有需要,请另行购买

板载 5V 稳压芯片

Pico 电机驱动扩展板板载 5V 稳压芯片

接口定义

Pico 电机驱动扩展板接口定义

产品尺寸

Pico 电机驱动扩展板产品尺寸
