树莓派 Pico LoRa 节点扩展板

支持 LoRaWAN 协议,适用于 EU868

树莓派 Pico LoRa 节点扩展板主图

产品特性

本产品是一款基于 SX1262 模组的树莓派 Pico LoRa 节点扩展板,支持 LoRaWAN 协议,适用于 EU868,结合 LoRa 网关可接入 TTN、TTS 等服务器,方便快捷地验证 LoRa 网络云服务

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 支持 LoRaWAN 协议,适用于 EU868
  • 板载 PH1.25 电池座和充电 IC,可接入锂电池充放电
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册 (C 示例程序和使用手册等)

产品参数

射频芯片 SX1262
工作频段 EU868 (863~870MHz)
信号调制 LoRa/(G)FSK
发射功率 >14dBm@3.3V
工作电压 3.3V
模组耗流 发射电流:45mA@14dBm
接收电流:5.3mA@125KHz
通信接口 SPI
工作温度 -40 ~ 85℃
尺寸 21.00 × 52.00mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

树莓派 Pico LoRa 节点扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

资源简介

树莓派 Pico LoRa 节点扩展板资源简介
  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  2. 状态指示灯

    PWR:电源指示灯

    CHG:充电指示灯

  3. 射频开关控制

    A:使用高电平控制 (默认)

    B:使用 GPIO22 控制

  1. MCP73831 充电 IC

  2. SX1262 模组

  3. IPEX 1 代天线接口

  4. 电源开关

  5. PH1.25 电池接口

接口定义

树莓派 Pico LoRa 节点扩展板接口定义

产品尺寸

树莓派 Pico LoRa 节点扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-LoRa-SX1262-868M × 1
  2. 3.7V 600mAh 可充电锂电池 × 1

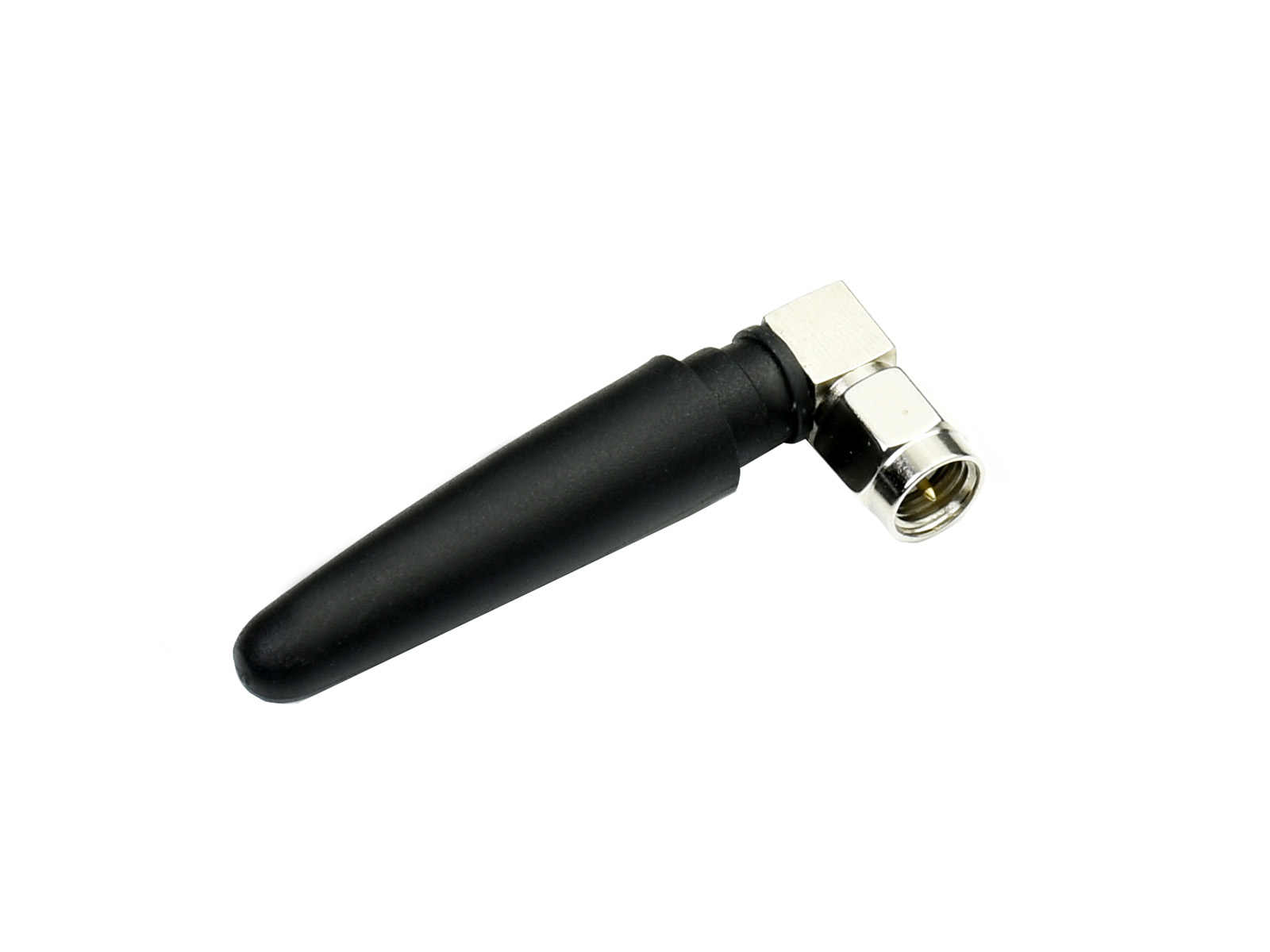

  3. 小辣椒天线 2DB 868mhz 内针 × 1
  4. IPEX1代转SMA外螺内孔 约17cm × 1
