树莓派 Pico 网络透传扩展板 10/100M网口 板载接口引脚

全双工/半双工,MDI/MDIX自动转换,KEEPALIVE机制,提供虚拟串口软件
价格
原价
型号
Pico-ETH-CH9121
SKU
20410
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Pico 网络透传扩展板

支持双通道网络串口透传

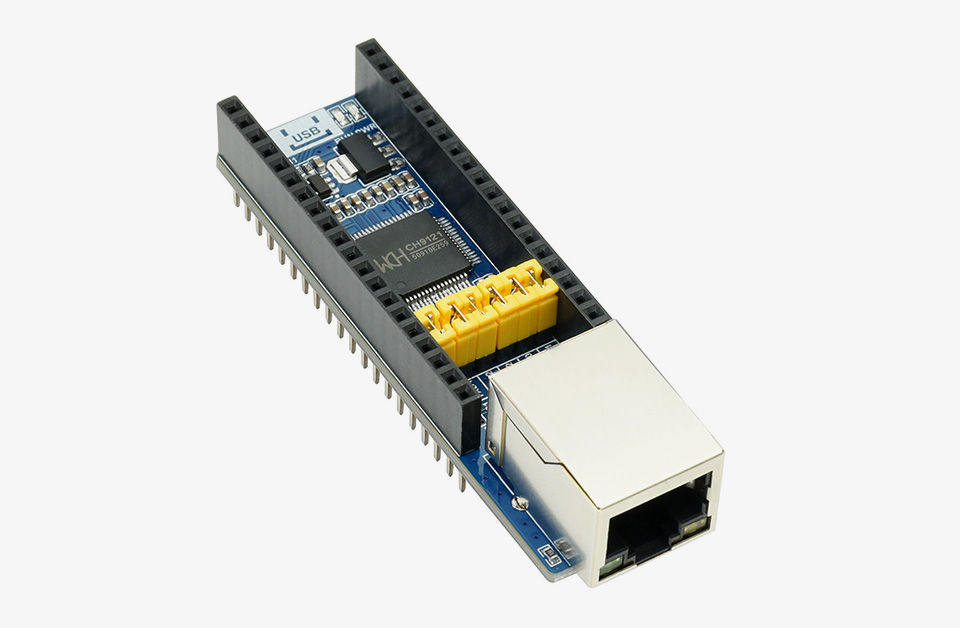

Pico 网络透传扩展板主图

产品特性

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载网络串口透传芯片,支持两路独立串口,独立透传
  • 板载接口引脚,可设置跳线帽,方便设置使能或自定义连接引脚
  • 自带以太网介质传输层 (MAC) 和物理层 (PHY)
  • 支持 10/100M,全双工/半双工自适应以太网接口,兼容 802.3 协议
  • 支持 MDI/MDIX 线路自动转换
  • 支持 DHCP 自动获取 IP 地址,支持 DNS 域名访问
  • 可通过上位机软件、串口命令设置芯片工作模式、端口、IP 等网络参数
  • 工作模式支持 TCP CLIENT、TCP SERVER 和 UDP CLIENT、UDP SERVER 等 4 种模式
  • 串口支持全双工和半双工串口通讯,支持 RS485 收发自动切换(须外接 RS485 接口芯片)
  • 支持并提供虚拟串口软件
  • 支持 KEEPALIVE 机制
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 3.3V/5V 工作电流 140mA
工作模式 TCP/UDP 串口波特率 300bps ~ 921.6Kbps
串口 TTL 电平 兼容 3.3V 和 5V 产品尺寸 74.54 × 21.00(mm)
工作温度 -40℃ ~ 85℃ 保存环境 -55℃ ~ 125℃

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板
引出核心接口,方便其他主控板应用

Pico 网络透传扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico Pico-LCD-1.14
如有需要,请另行购买

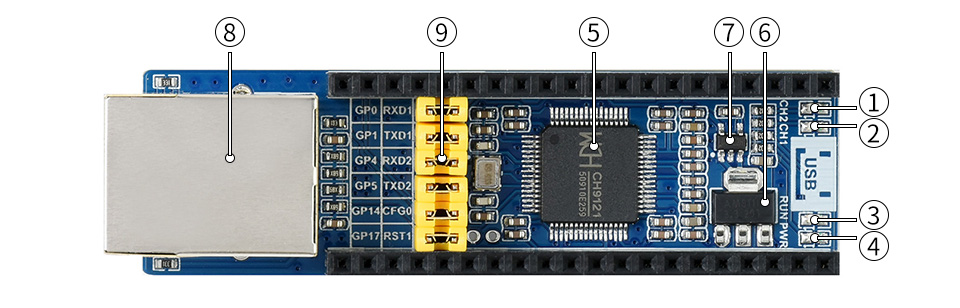

资源简介

Pico 网络透传扩展板资源简介
  1. 串口 2 连接状态指示灯

  2. 串口 1 连接状态指示灯

  3. CH9121 运行状态指示灯

  4. 电源指示灯

  5. CH9121 驱动芯片

  1. AMS1117-3.3V 电源 IC

  2. RT9193-18GB 电源 IC

  3. 以太网接口

  4. 接口引脚设置跳线帽

应用场景

支持 TCP CLIENT、TCP SERVER、UDP CLIENT、UDP SERVER

Pico 网络透传扩展板应用场景

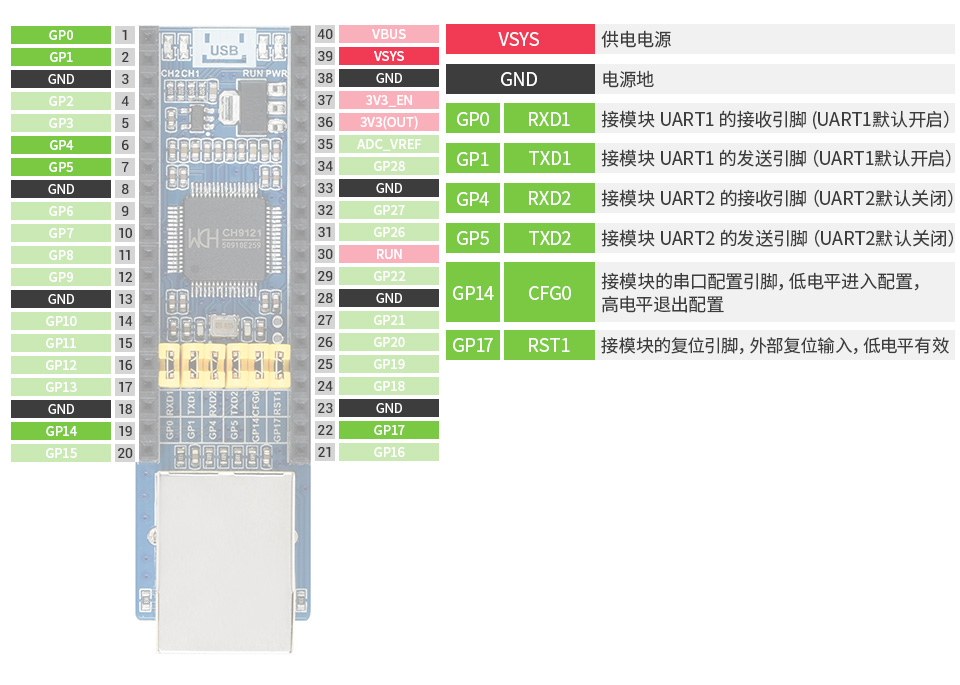

接口定义

Pico 网络透传扩展板接口定义

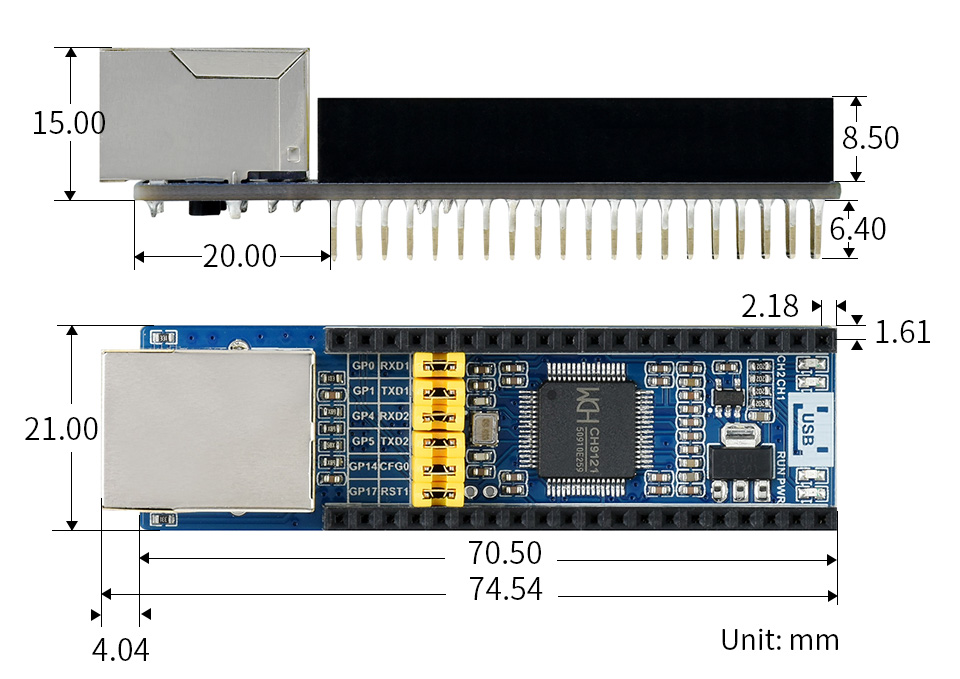

产品尺寸

Pico 网络透传扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程5
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程6
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程7
    7、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程8
    8、PIO 可编程输入输出块

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

Pico-ETH-CH9121 × 1

Pico 网络透传扩展板配置清单
