树莓派Pico WiFi扩展板 支持TCP/UDP协议

基于ESP8266、支持STA,AP,STA+AP
价格
原价
型号
Pico-ESP8266
SKU
20182
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 Pico WiFi 扩展板

基于 ESP8266 的 WiFi 通信模块,支持 TCP/UDP 协议

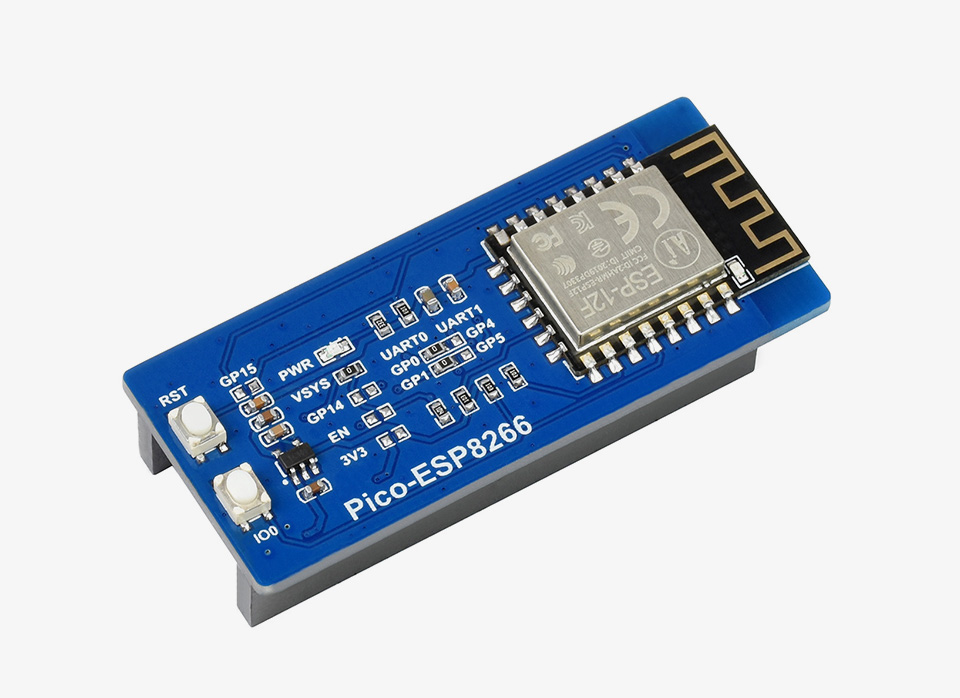

树莓派 Pico WiFi 扩展板主图

产品特性

本产品是一款具有 WiFi 功能的树莓派 Pico 扩展板,通用串口 AT 指令控制,支持 TCP/UDP 协议通信,可轻松通过 WiFi 实现联网。搭配树莓派 Pico 使用,可实现物联网通信应用。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • UART 接口通信,通用串口 AT 指令控制,可快速上手
  • 支持 STA,AP,STA+AP 三种 WiFi 工作模式,内置 LWIP 协议栈,支持 TCP/UDP 通信
  • 采用 ESP8266 模块,四层板工艺,增强阻抗匹配,抗干扰性能更强,信号更佳更稳定
  • 板载 2 个功能按键,方便用户通过树莓派 Pico 更新各种 AT 固件
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

通信接口 UART
串口波特率 115200 bps
WiFi 标准 IEEE 802.11b/g/n
频率范围 2400 ~ 2483.5 MHz
WiFi 工作模式 WiFi STA,WiFi AP,WiFi STA+AP
天线 板载 PCB 天线
工作电压 3.3 V
工作温度 -40℃ ~ 85℃
产品尺寸 58 × 25 mm

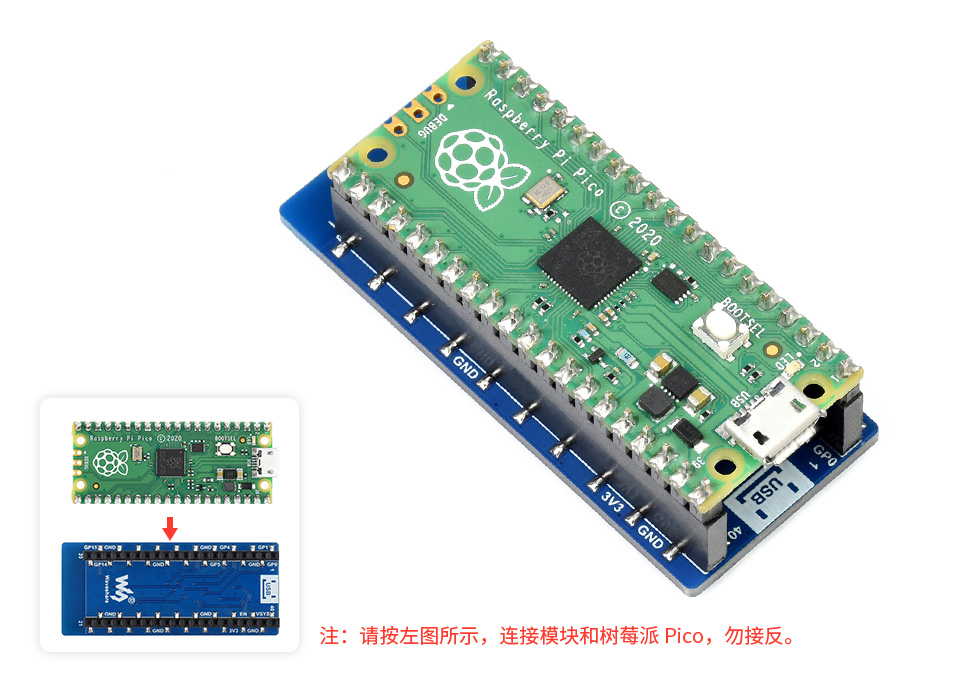

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板

树莓派 Pico WiFi 扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

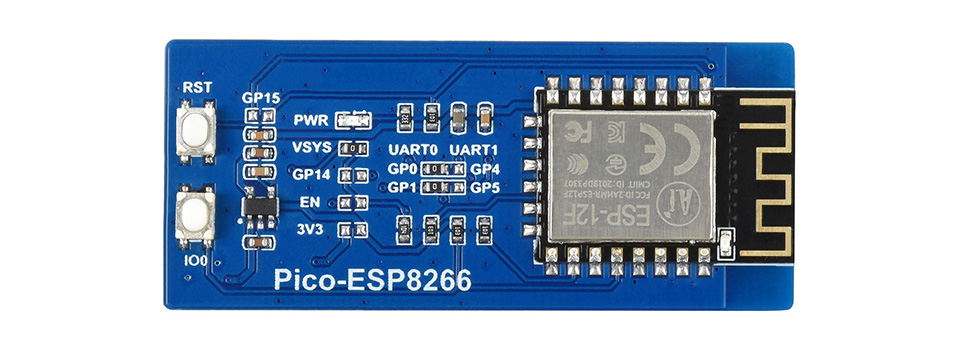

资源简介

树莓派 Pico WiFi 扩展板资源简介
  1. ESP8266

  2. ESP8266 复位按键

    连接 ESP8266 复位引脚

  1. ESP8266 BOOT 按键

    连接 ESP8266 GPIO 0,复位时按键会进入等待下载模式

  2. SPX3819M5

    3.3V 线性稳压器

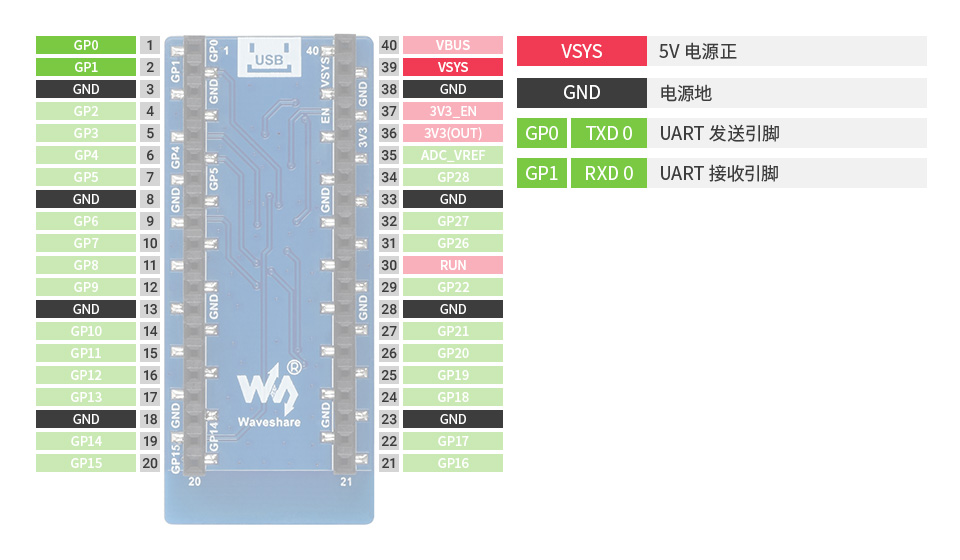

接口定义

树莓派 Pico WiFi 扩展板接口定义

产品尺寸

树莓派 Pico WiFi 扩展板产品尺寸
