树莓派Pico音频扩展板 输出耳机与扬声器

PCM5101A立体声解码器、I2S接口、8~384000Hz采样率
价格
原价
型号
Pico-Audio
SKU
20167
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

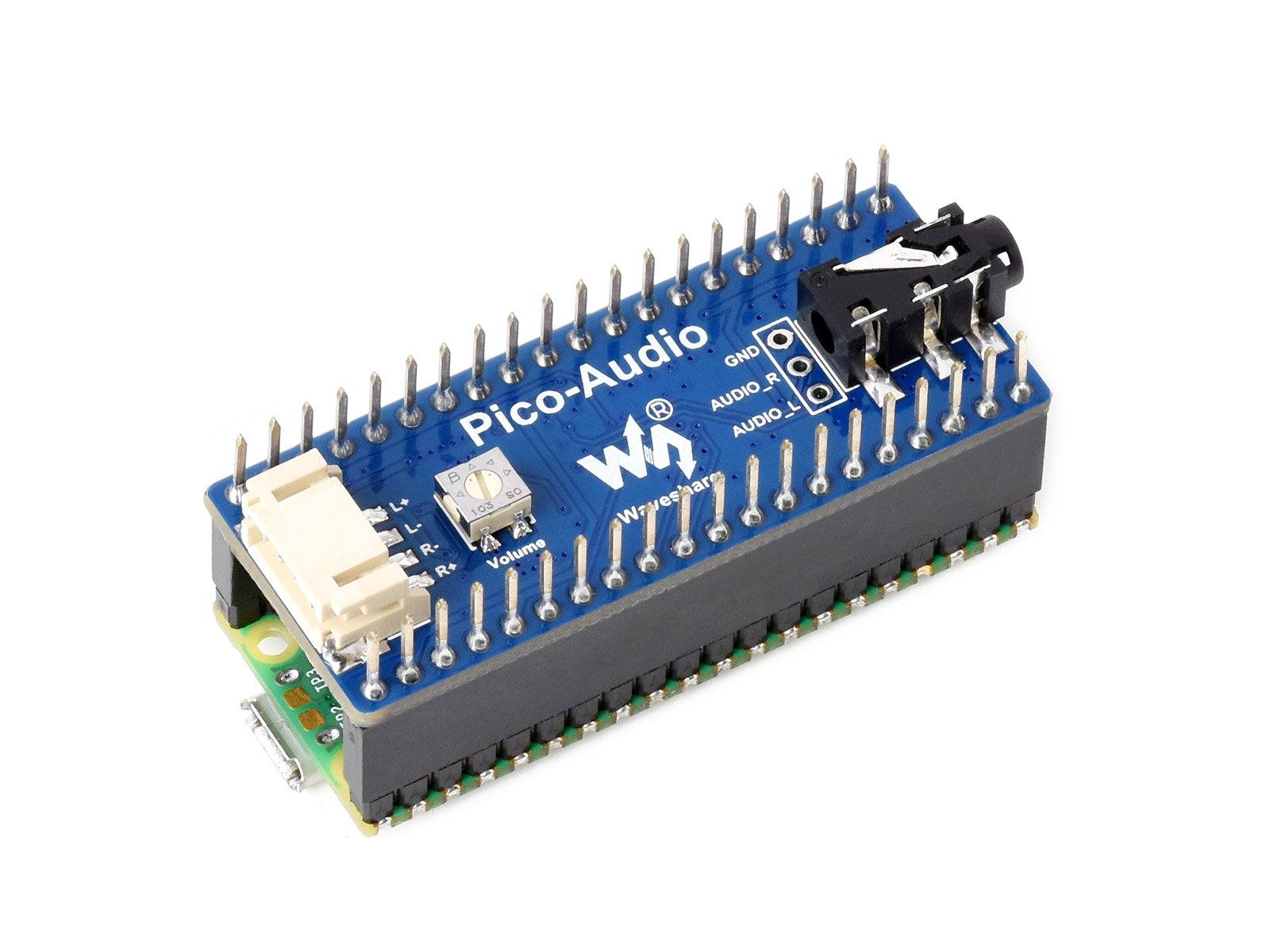

树莓派 Pico 音频扩展板

支持宽范围音频采样频率,可同时对耳机与扬声器进行输出

树莓派 Pico 音频扩展板主图

产品特性

基于 Pico 设计的音频模块,采用 CS4344 立体声解码器,I2S 接口传输音频,支持宽范围音频采样频率,可同时对耳机与扬声器进行输出。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载标准 3.5mm 耳机接口,可通过外接耳机播放音频
  • 板载双通道喇叭接口,可直接驱动扬声器
  • 支持 2K ~ 200KHz 的音频采样率
  • 支持立体声音效输出
  • 提供完善的配套资料手册 (提供 Pico 音频播放程序、声卡程序)

产品参数

工作电压 5V 逻辑电压 3.3V
音频解码芯片 CS4344 音频接口 I2S
DAC 信噪比 105 dB 扬声器驱动 2.6W/channel (4Ω BTL)

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板
支持叠加使用

树莓派 Pico 音频扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

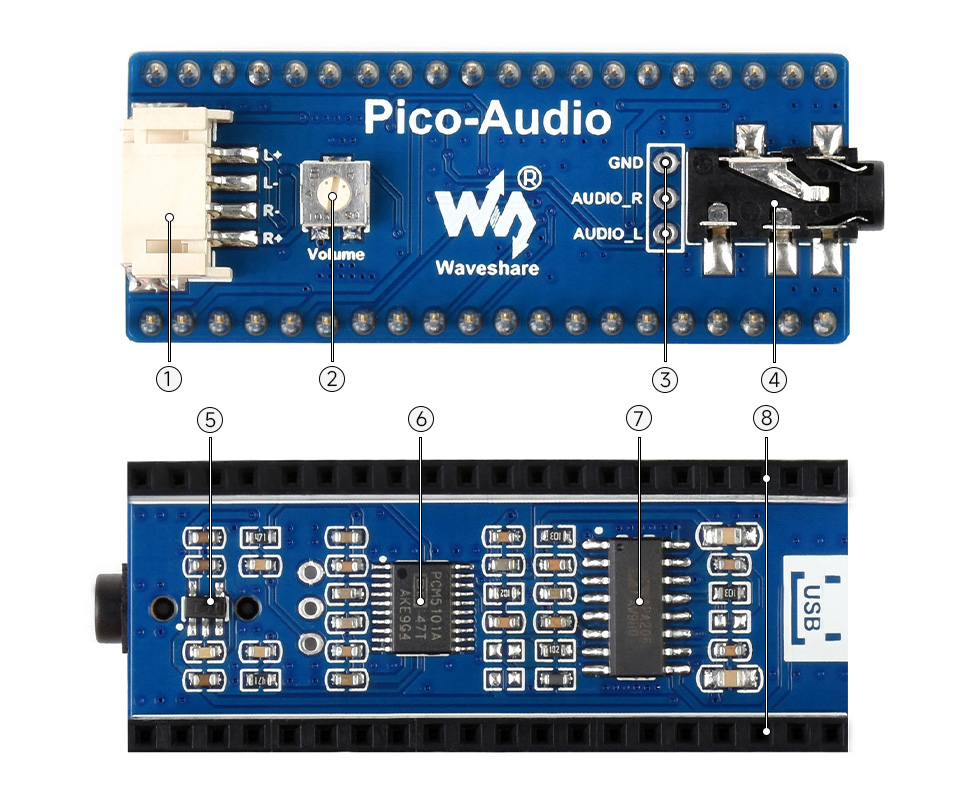

资源简介

树莓派 Pico 音频扩展板资源简介
  1. 双通道 4 线扬声器接口

  2. 贴片可调电阻

    扬声器输出音量调节

  3. 音频解码芯片输出观测点

  4. 3.5mm 标准耳机接口

  5. RT9193-33

    3.3V 线性稳压芯片

  1. CS4344

    音频解码芯片,4 线 I2S 通信

  2. APA2068

    音频功放芯片

  3. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板,支持叠加其它扩展板

接口定义

树莓派 Pico 音频扩展板接口定义

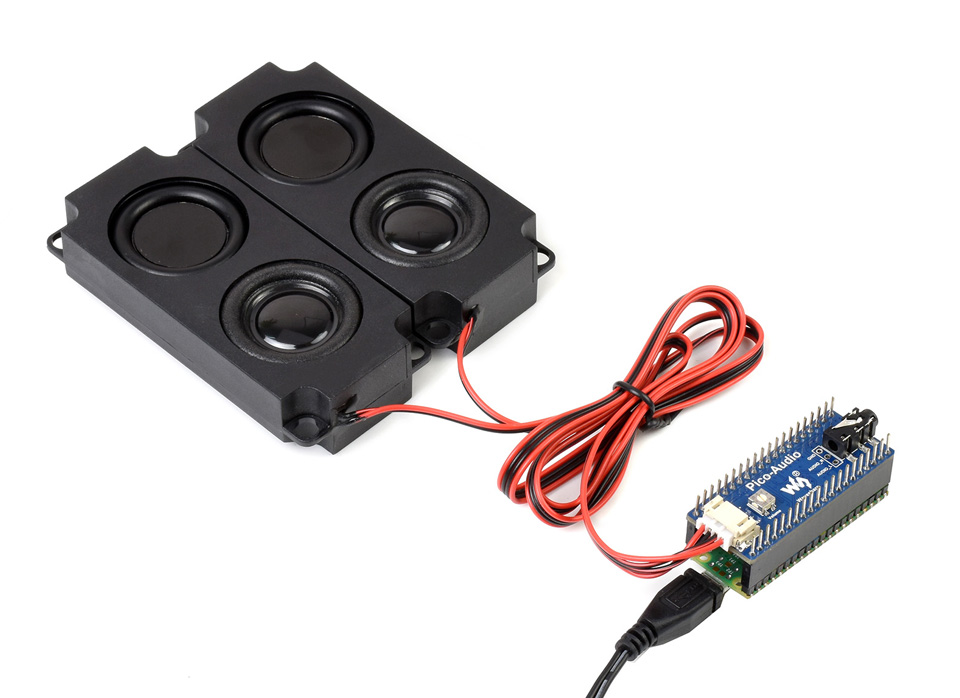

应用示例

树莓派 Pico 音频扩展板应用示例

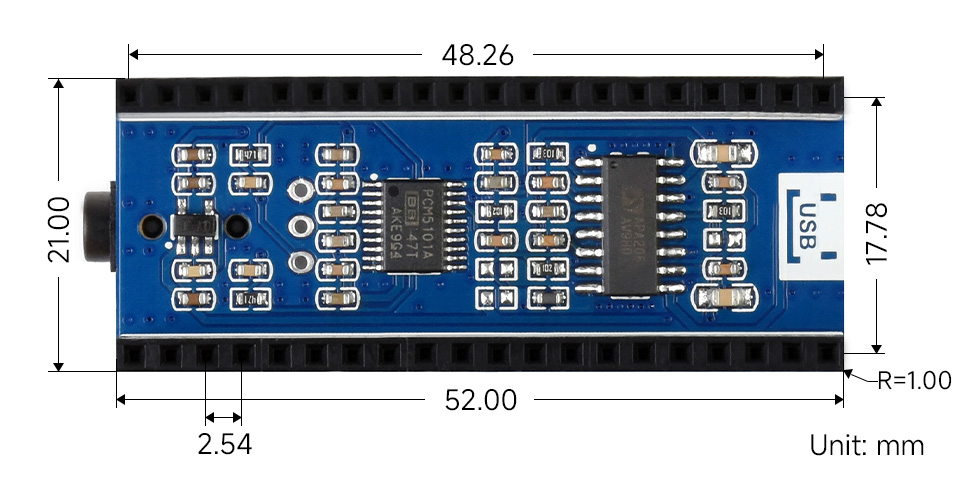

产品尺寸

树莓派 Pico 音频扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-Audio × 1

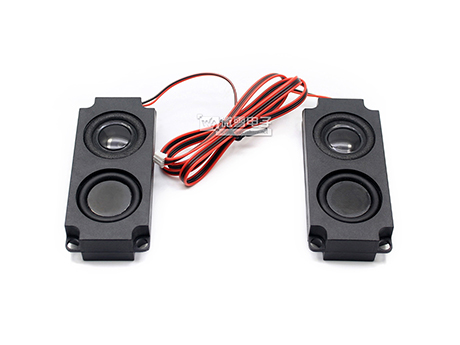

  2. 8欧5W喇叭 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
