树莓派 Pico 10 轴传感器扩展板

3 轴加速度、3 轴陀螺仪、3 轴磁力计和 1 轴气压计

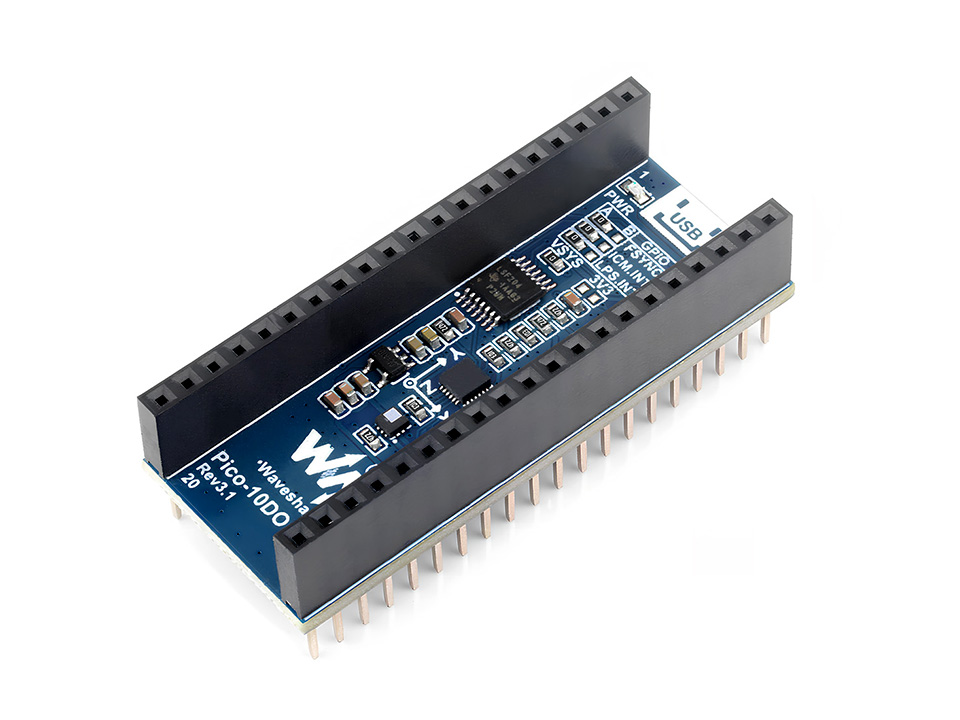

树莓派 Pico RTC 扩展板主图

产品特性

Pico-10DOF-IMU 是一款专为 Raspberry Pi Pico 设计的传感器扩展板,板载了陀螺仪、加速度计、磁力计、气压计等传感器,I2C 接口通信。

搭配 Raspberry Pi Pico 使用,可以采集周围环境的温度、大气压强等传感器数据,也可以轻轻松松就 DIY 一个可以检测运动姿态和方位的机器人。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载 ICM20948 (3 轴加速度、3 轴陀螺仪和 3 轴磁力计),可检测运动姿态、方位和磁场
  • 板载 LPS22HB 大气压强传感器,可感知环境的大气压强
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 5V
加速度计特性 分辨率:16 位
量程 (可选):±2、±4、±8、±16g
工作电流:68.9uA
陀螺仪特性 分辨率:16 位
量程 (可选):±250、±500、 ±1000、±2000°/sec
工作电流:1.23mA
磁力计特性 分辨率:16 位
量程:±4900µT
工作电流:90uA
气压计特性 测量范围:260 ~ 1260hPa
测量精度 (常温下):±0.025hPa
测量速率:1Hz - 75Hz

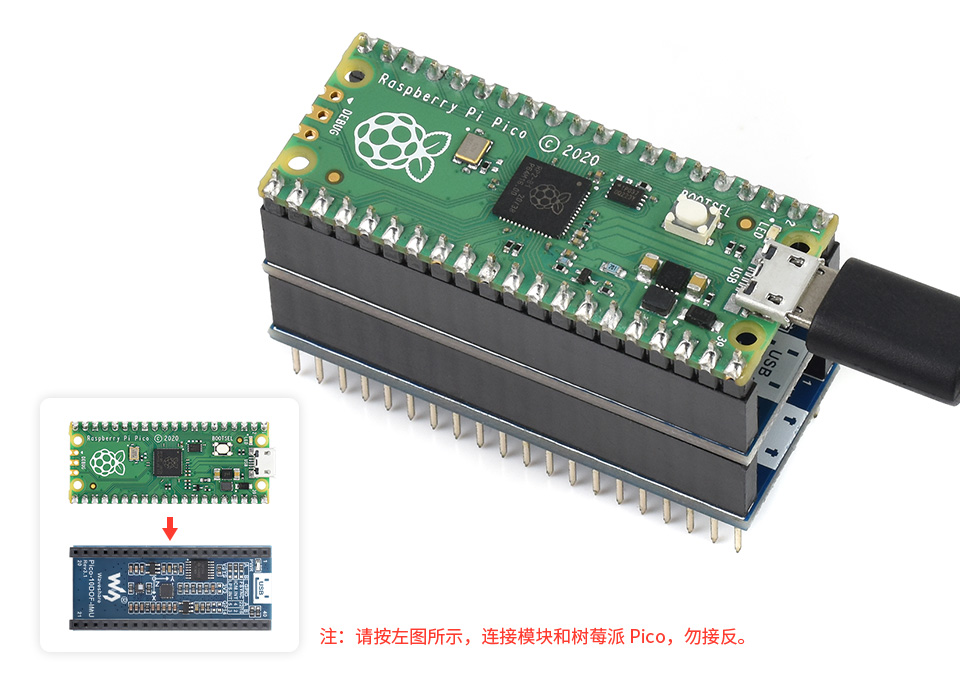

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico 主板
支持叠加使用

树莓派 Pico RTC 扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico,如有需要,请另行购买

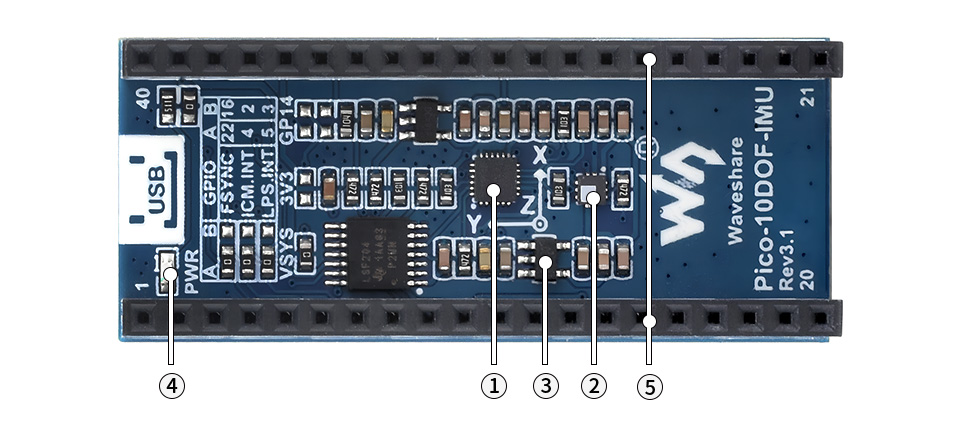

资源简介

树莓派 Pico RTC 扩展板资源简介

器件简介

  1. ICM20948

    9 轴运动传感器,I2C 接口

  2. LPS22HB

    大气压强传感器,I2C 接口

  3. RT9193-33

    3.3V 线性稳压芯片

  4. LSF0204PWR

    4 路电平转换芯片

  1. RT9193-18

    1.8V 线性稳压芯片

  2. 电源指示灯

接口简介

  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板,支持叠加其它扩展板

接口定义

树莓派 Pico RTC 扩展板接口定义

产品尺寸

树莓派 Pico RTC 扩展板产品尺寸

Pico 教学视频

(更多视频,持续更新中……)

  • 【微雪课堂】树莓派Pico系列教程1
    1、基础介绍
  • 【微雪课堂】树莓派Pico系列教程2
    2、外设GPIO
  • 【微雪课堂】树莓派Pico系列教程3
    3、PWM(脉冲宽度调制)
  • 【微雪课堂】树莓派Pico系列教程4
    4、ADC(模拟数字转换器)
  • 【微雪课堂】树莓派Pico系列教程1
    5、异步收发传输器
  • 【微雪课堂】树莓派Pico系列教程1
    6、I2C(集成电路总线)
  • 【微雪课堂】树莓派Pico系列教程1
    7、I2C(集成电路总线)

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
  • 原理图
(例程资料以链接中实际给出的为准)

配置清单

Pico-10DOF-IMU × 1

Raspberry Pi Pico新型微控制器迷你开发板配置清单
