micro:bit迷你钢琴音乐扩展板 钢琴键 触摸TTP229

I2C接口 自带四个酷炫彩灯
仅支持定制，详情请联系在线客服
价格
50件起
型号
Piano for micro:bit
SKU
14205
品牌
Waveshare

收藏商品
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

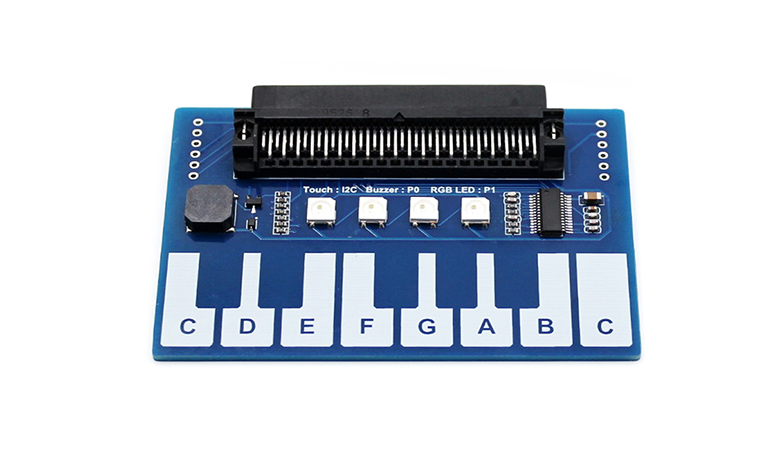

产品简介

【自我介绍】
我是专为Micro:bit设计的迷你钢琴音乐扩展板，自带四个酷炫彩灯。
带上我，发挥你的创意和艺术细胞，你的Micro:bit也能玩出逼格艺术风。

【我的特性】

  • 板载Micro:bit接口，可直接插入使用
  • 板载蜂鸣器，能演奏美妙的音乐
  • 板载电容触摸芯片，引出13个触摸按键，用I2C接口通信
  • 板载4 个彩灯，用一根信号线就能控制灯组颜色
  • 引出模块的控制引脚和Micro:bit上的SPI和部分GPIO引脚，方便扩展使用
  • 提供完善的配套资料手册(Micro:bit图形化例程/python例程/使用手册等)
【我的参数】
  • 触摸芯片：TTP229
  • 彩灯灯珠 ：WS2812B
  • 彩灯色彩深度 ：16777216色
  • 外形尺寸：85mm x 56mm
  • 工作电压：3.3V

产品图片

接口定义

功能引脚 描述
VCC 电源正(3.3V电源输入)
GND 电源地
P0 蜂鸣器的控制引脚，对应Micro:bit的P0引脚
P1 全彩灯的控制引脚，对应Micro:bit的P1引脚
SCL 触摸按键的控制引脚，I2C时钟线
SDA 触摸按键的控制引脚，I2C数据线

外形尺寸

Piano-for-micro-bit尺寸

产品资料

资料包括：

  • 用户手册
  • 示例程序
  • 电路原理图

路径： www.waveshare.net/wiki/Piano_for_micro_bit

详细配置

  1. Piano for micro:bit ×1
