树莓派5多功能铝合金外壳一体机 树莓派PCIe扩展千兆网口双HDMI双4K高清输出

方便网络提速、桥接、备份,两种供电方式,立体风道高效散热
价格
原价
型号
Pi5 Module BOX-A
SKU
27831
品牌
Waveshare
版本选择
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

树莓派 5 多功能一体机

专为树莓派 5 量身打造

模块化设计,简单组装即可快速使用,大空间接口丰富扩展性强

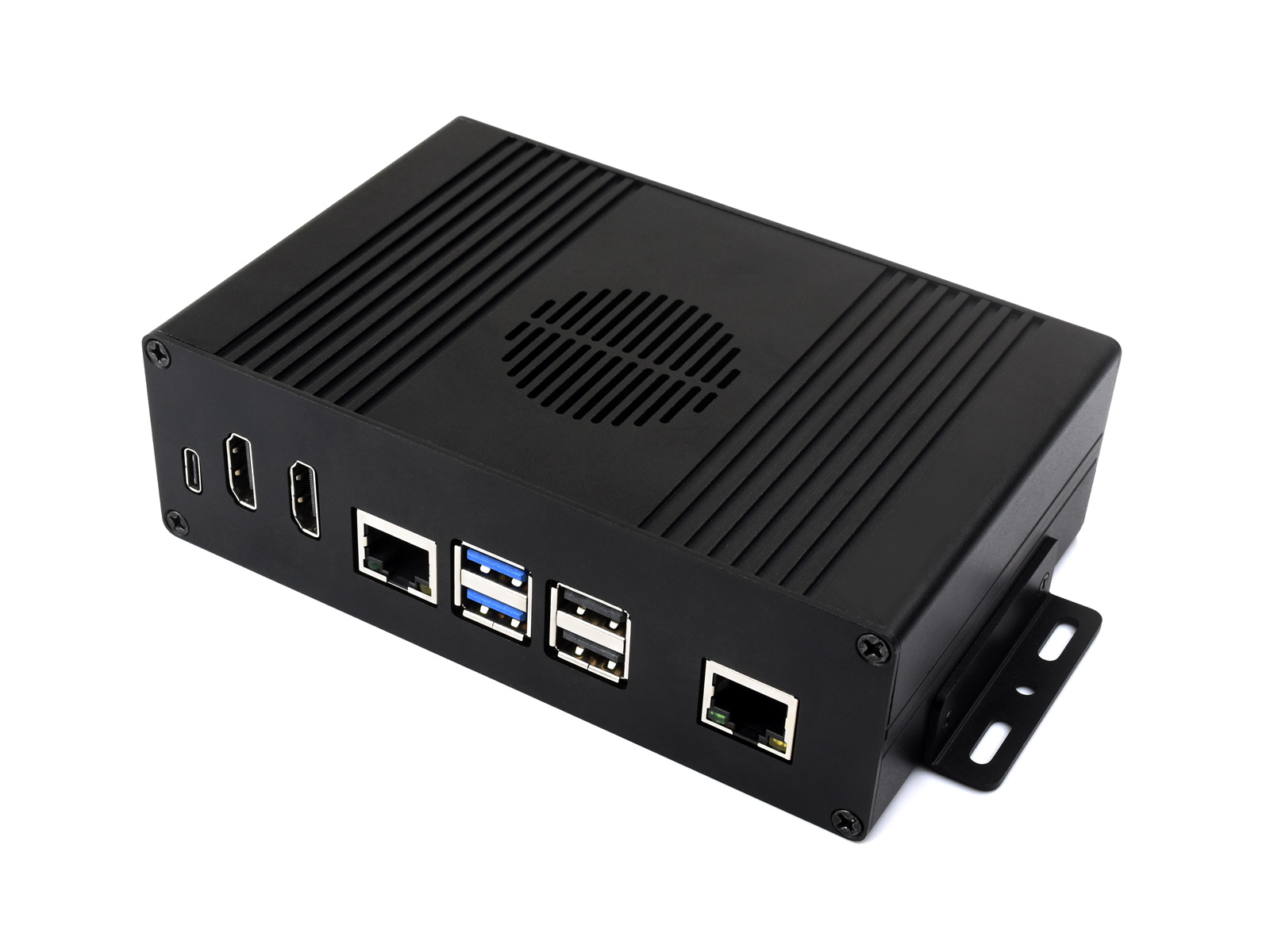

树莓派5多功能一体机,黑色外壳,PCIe 扩展千兆网口版本俯视图

版本选择

树莓派5多功能一体机,黑色外壳,PCIe 扩展千兆网口版本俯视图
【A款】

PCIe 扩展千兆网口

树莓派5多功能一体机,黑色外壳,PCIe 扩展 4 路 USB3.2 Gen1版本俯视图
【B款】

PCIe 扩展 4 路 USB3.2 Gen1

树莓派5多功能一体机,黑色外壳,PCIe 扩展 M.2版本俯视图
【C款】

PCIe 扩展 M.2

所有版本均不含 树莓派 5 主板 ,如有需要请另外购买

各版本接口介绍

【A款】PCIe 扩展千兆网口版本

黑色铝合金外壳树莓派5多功能一体机,PCIe 扩展千兆网口版本的接口介绍,拆开外壳介绍内部接口

【B款】PCIe 扩展 4 路 USB3.2 Gen1 版本

黑色铝合金外壳树莓派5多功能一体机,PCIe 扩展 4 路 USB3.2 Gen1 版本的接口介绍,拆开外壳介绍内部接口

【C款】PCIe 扩展 M.2 版本

黑色铝合金外壳树莓派5多功能一体机,PCIe 扩展 M.2 版本的接口介绍,拆开外壳介绍内部接口

空间大 扩展性强

机箱内空间充足,可接入各种扩展模块,如 PoE 模块等
并且还有剩余空间排线布线,强迫症的福音

黑色铝合金外壳树莓派5多功能一体机拆开外壳,展示空间大小

引出 Pi5 外设接口
支持前后两种供电方式

每个版本均带有 Micro HDMI 转 HDMI 转接板,并支持引出 Type-C 接口、HDMI 和接线端子,使接口不被深藏在机箱内,方便其它外设接入 HDMI 接口,并且支持一前一后两种供电方式。

树莓派5多功能一体机演示接入Micro HDMI转HDMI转接板,并带有Type C和接线端子两个图标

双 4K 高清输出

每个版本均支持双 HDMI 接口双 4K 视频输出

树莓派5多功能一体机支持双4K输出

立体风道 高效散热

预留通风网格,加装风扇散热效果更好

树莓派5多功能一体机立体风道散热演示

本产品不含 风扇 ,如有需要,请另外购买

快速安装步骤

三种螺丝

准备好上图的螺丝

安装步骤图1

1 将树莓派和 HDMI 转换板连接,并用 7 个 1 号螺丝固定,安装到白色的铝合金底板上。

安装步骤图2

2 按照您购买的版本,将剩下的扩展板(此处以千兆网口版本为例)用 2 个 1 号螺丝安装到白色的铝合金底板上,并按图示连接好电源线和调试串口线。放置一边待用。

安装步骤图3

3 将 2 个挂架使用全部 2 号螺丝固定,后挡板使用 2 个 3 号螺丝固定,完成图示的样子后,把硅胶按键放到指定位置。

安装步骤图4

4 把前面第 2 步安装好的板子从外壳的底部滑轨横推进去。注意不要让硅胶按键脱落。

安装步骤图5

5 前挡板对准接口安装,并使用 2 个 3 号螺丝固定。

安装步骤图6

6 盖好顶壳,并使用 4 个 3 号螺丝固定,完成安装。

产品尺寸

产品尺寸

产品资料

配置清单

配置清单
  1. HDMI和TYPE C 转接板 × 1
  2. PCIe 转千兆网口转接板 × 1
  3. 外壳及白色铝合金底板 × 1
  4. 硅胶按键 × 1
  5. PCIe 连接线 × 1
  1. 接线端子 × 1
  2. 螺丝包 × 1
  3. SH1.0 3PIN 连接线 × 1
  4. SH1.0 3PIN 连接线 异向 × 1
  5. PH2.0 3PIN 连接线 × 1
