UART PI5 串口调试模块
专为 Raspberry Pi 5 设计
传输稳定 | 多设备适用 | 多系统兼容
PI5 串口调试
适用于 Raspberry Pi 5，支持多种接线方式

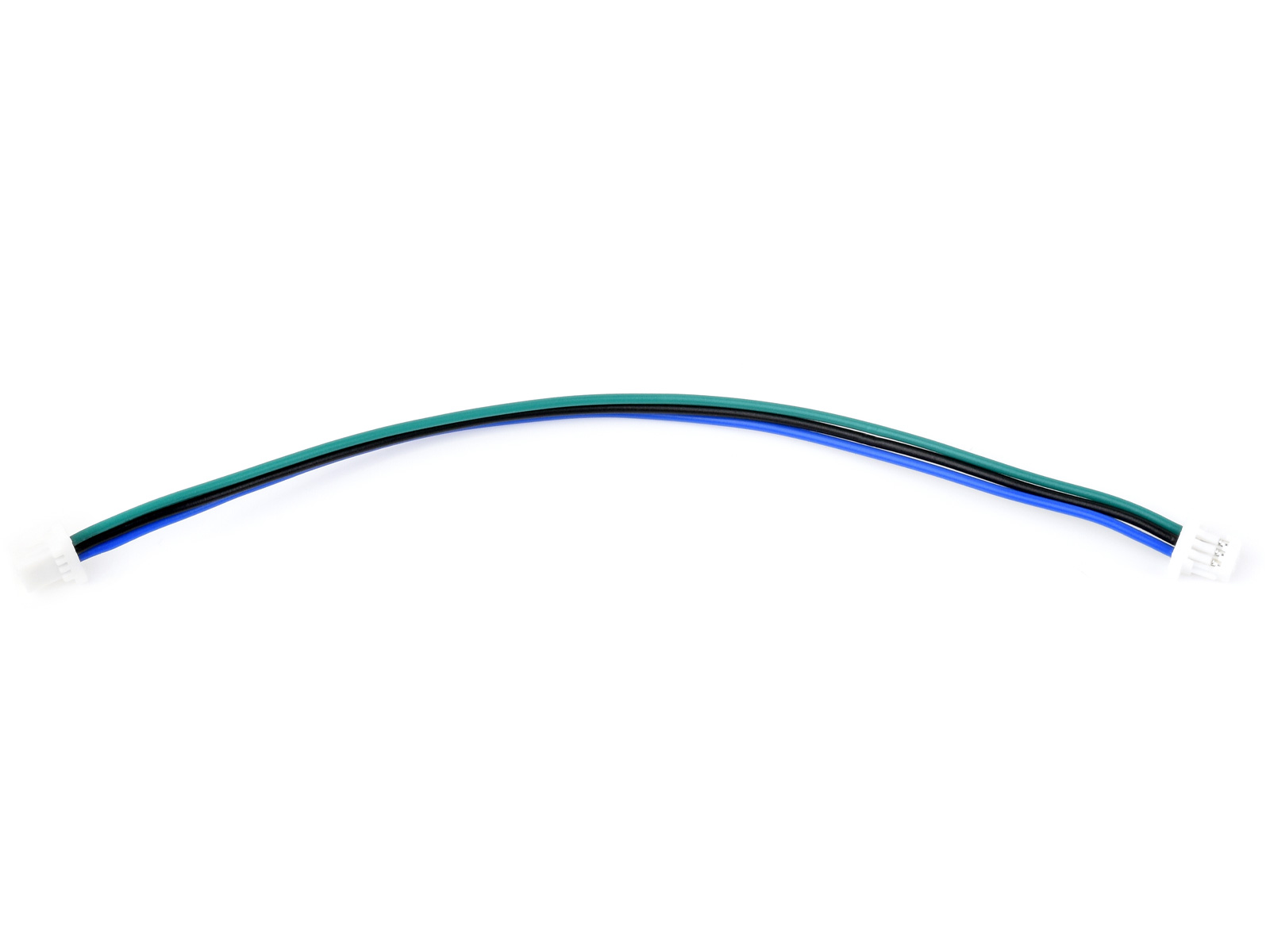

通过 SH1.0 3PIN 连接线接入 PI5 Debug 接口

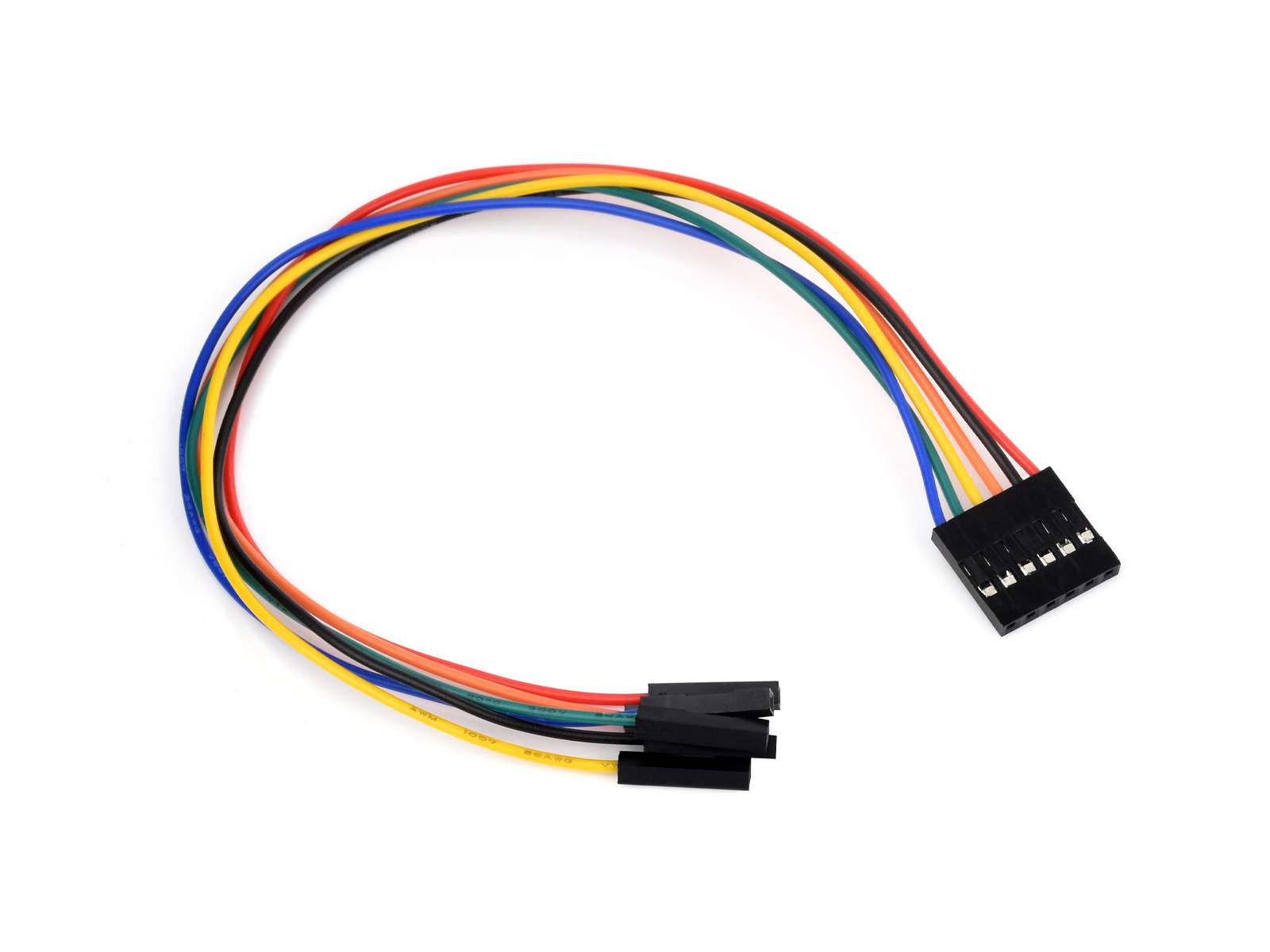

通过 6PIN 转自定义连接线接入 PI5 40PIN UART
通过 SH1.0 转 3PIN 自定义连接线接入 PI5 Debug 接口
产品特性
- 支持 Mac、Linux、Android、Windows 7/8/8.1/10/11
- 板载自恢复保险丝和瞬态抑制二极管，防过流过压，防浪涌，防静电，提高抗冲击能力，通信稳定且安全
- 板载 IO 保护电路，防浪涌，防静电，通信稳定且安全
- 板载 TTL 串口 3.3V 和 5V 电平转换引脚，可切换 TTL 通信电平
- 支持输出 3.3V/5V (模块由 USB 供电，须将跳线帽跳到 3.3V/5V)
- 采用双面黑色沉金工艺，耐用且美观
产品参数
| 主机接口 | USB |
|---|---|
| 设备接口 | UART |
| 通信范围 | 50bps ~ 6Mbps |
| USB 接口 | 接口形式：USB Type-A； 接口保护：自恢复保险丝、ESD 静电保护 |
| UART 接口 | 接口形式：6PIN 弯排针接口，3PIN 立式座接口 接口保护：IO 保护二极管电路 |
多重保护电路，安全稳定
板载自恢复保险丝和瞬态抑制二极管，防过流过压，提高抗冲击能力
板载 IO 保护电路，防浪涌，防静电，通信稳定且安全
多系统兼容
支持 Mac、Linux、Android、Windows 7/8/8.1/10/11 等系统
接口简介
| 指示灯简介 | |
|---|---|
| PWR | 电源指示灯，接入 USB，检测到电压则亮灯 |
| RXD | 接收指示灯，有数据从设备接口发回时亮灯 |
| TXD | 发送指示灯，有数据从 USB 口发出时亮灯 |
引脚说明
| VCC | 可对外接的设备提供 5V 或 3.3V 电压（通过跳线帽设置） |
|---|---|
| GND | 接 GND |
| TXD | 接 MCU.RXD |
| RXD | 接 MCU.TXD |
| RTS# | 接 MCU.CTS |
| CTS# | 接 MCU.RTS |
采用双面黑色沉金工艺
产品尺寸
