光遮挡中断传感器

产品简介

【一句话自我介绍】
我是光遮挡中断传感器,你也可以叫我智能小车测速模块 。

【我的特点】

  • 利用红外光检测,不易受外部杂光干扰
  • 采用施密特触发,波形好,信号稳定
  • 信号输出指示(有遮挡,输出低电平,信号指示灯亮)
【我的参数】
  • 工作电压:3.3V ~ 5V
  • 产品尺寸:26.8mm × 15mm × 18.7mm
  • 固定孔尺寸:3mm
  • 槽宽:6mm
【我的用途】
  • 电机转速检测,脉冲计数等
【接口说明】
下面以接入MCU为例:
  • VCC:接3.3V ~ 5V
  • GND:接GND
  • DOUT:接MCU.IO (数字量输出)

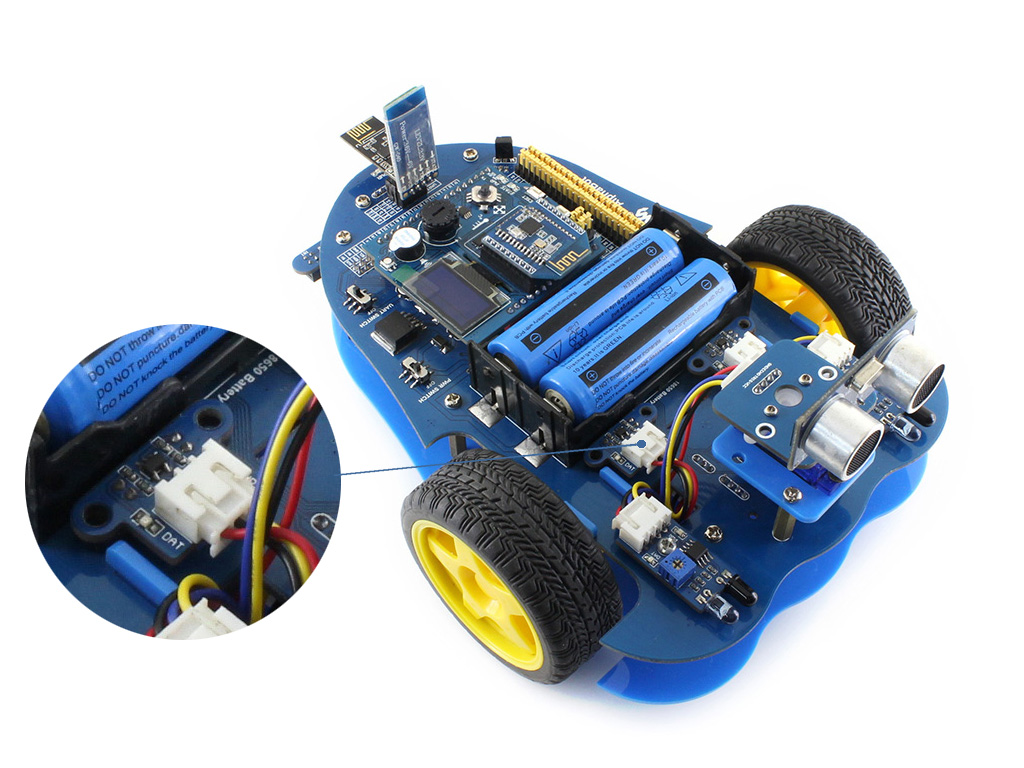

产品图片

产品尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

下载路径: www.waveshare.net/wiki/Photo_Interrupter_Sensor

配置清单

  1. Photo Interrupter Sensor × 1

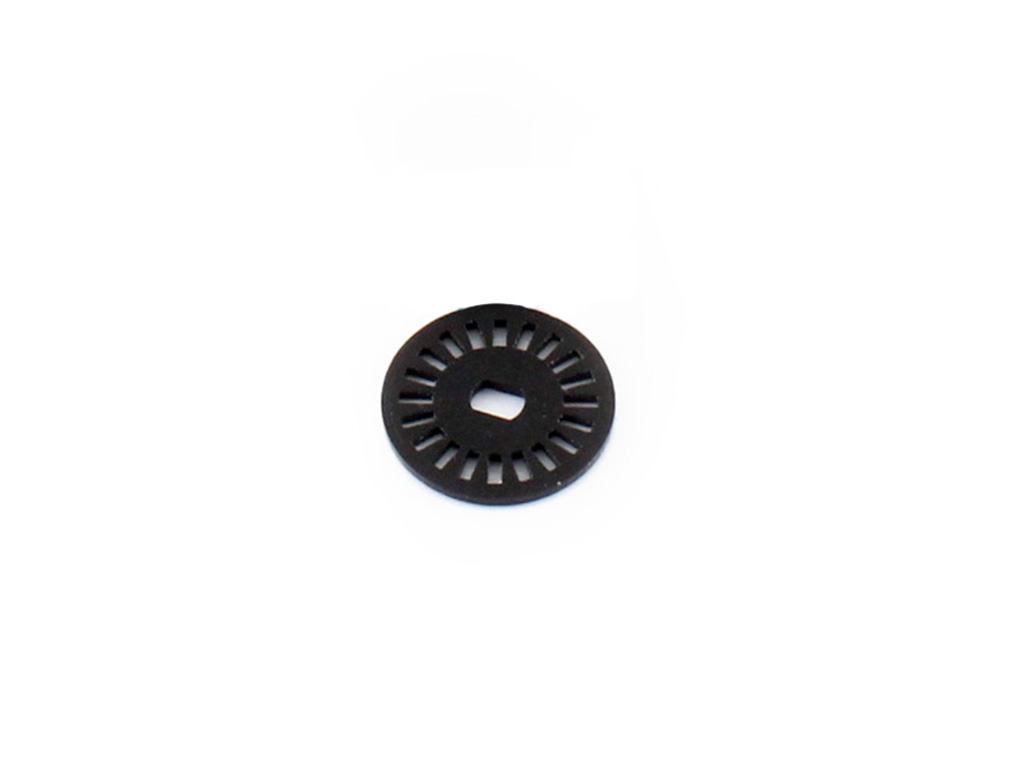

  2. 20线编码盘 × 1
  3. XH2.54 3PIN连接线 × 1
1
2
3
