60齿2GT中心孔径19mm铝合金同步轮 带四个平面孔

免润滑,低噪音,经久耐磨,齿距精准,可安装法兰轴承
价格
原价
型号
PT-AF-2GT-60T-19B-6-A
SKU
22384
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

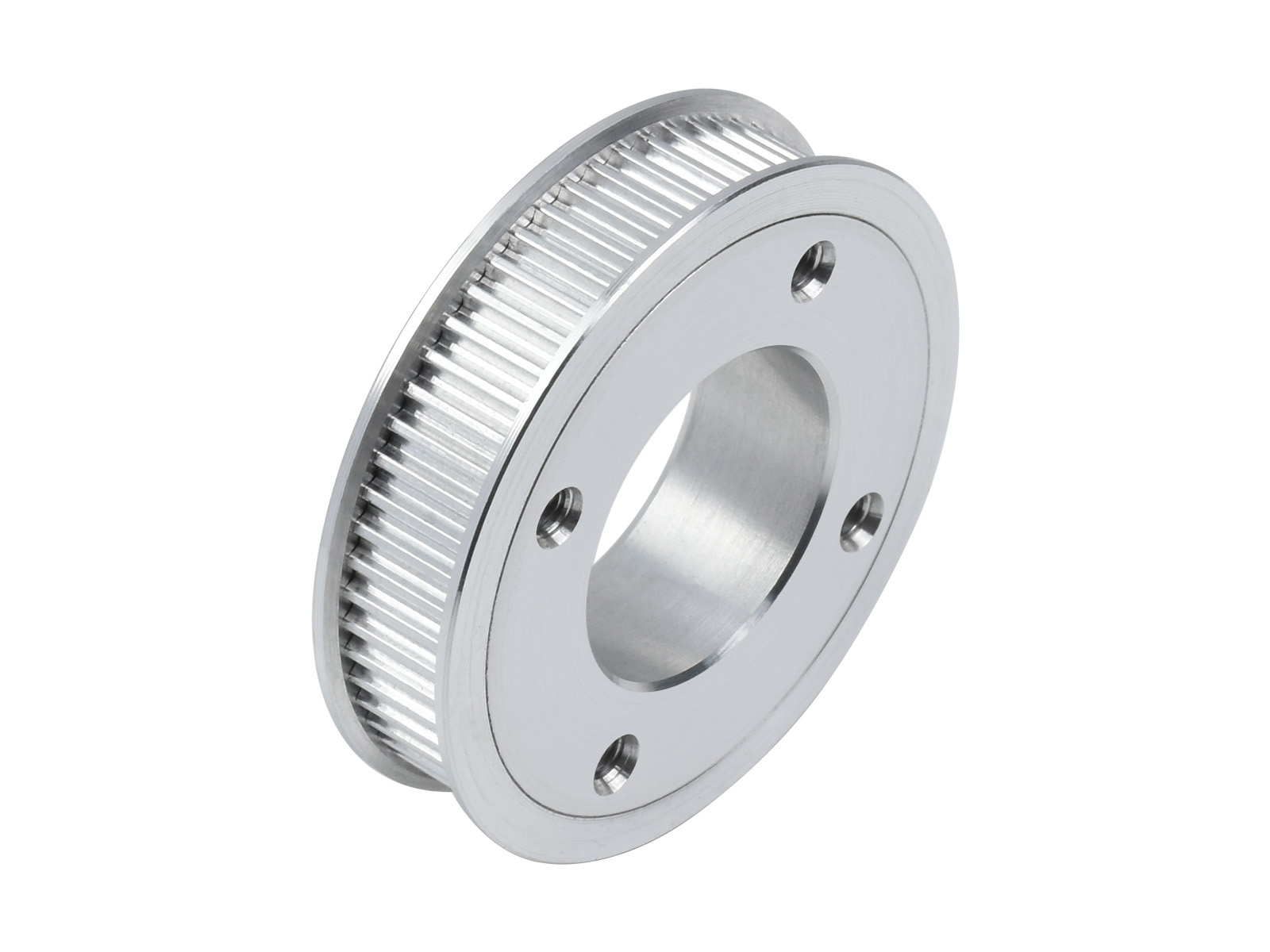

铝合金同步轮

免润滑,低噪音,经久耐磨,齿距精准

铝合金同步轮首图

产品参数

材质 铝合金
齿形 2GT
齿数 60
适用带宽 6 mm
挡边外径 40.12 mm
同步齿外径 37.68 mm
同步轮厚度 10 mm
中心孔直径 19 mm
平面孔规格 M3 螺纹,28mm 直径,四孔

铝合金材质

抗腐蚀性能强,重量更轻

铝合金同步轮

19mm 中心孔直径

可安装两个 F6800ZZ 法兰轴承用于分担径向力
大负载情况下也不影响转动

19mm 中心孔直径铝合金同步轮

带四个平面孔

攻丝 M3,可用于安装其它零部件

铝合金同步轮带四个平面孔

可以搭配其它同步轮
组合成不同的减速组

铝合金同步轮组合

中心距 D (mm) 数据参考

同步带周长 同步轮齿数比
30T:60T 20T:60T 16T:60T
140 mm - - 29.5
160 mm 34.5 38.7 40.4
200 mm 55.0 * 59.5 61.2
280 mm 95.3 100.0 101.9
500 mm 205.6 210.4 212.4
* 例:此数值表示用 30 齿和 60 齿的同步轮组合,配 200mm 周长的同步带,那么中心距 D 是 55.0mm

应用场景

铝合金同步轮自动化设备
自动化设备

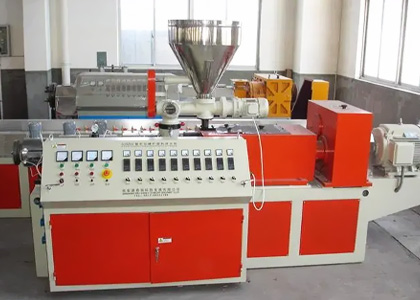

铝合金同步轮塑料机械
塑料机械
铝合金同步轮木工机械
木工机械
铝合金同步轮减速传动组
减速传动组

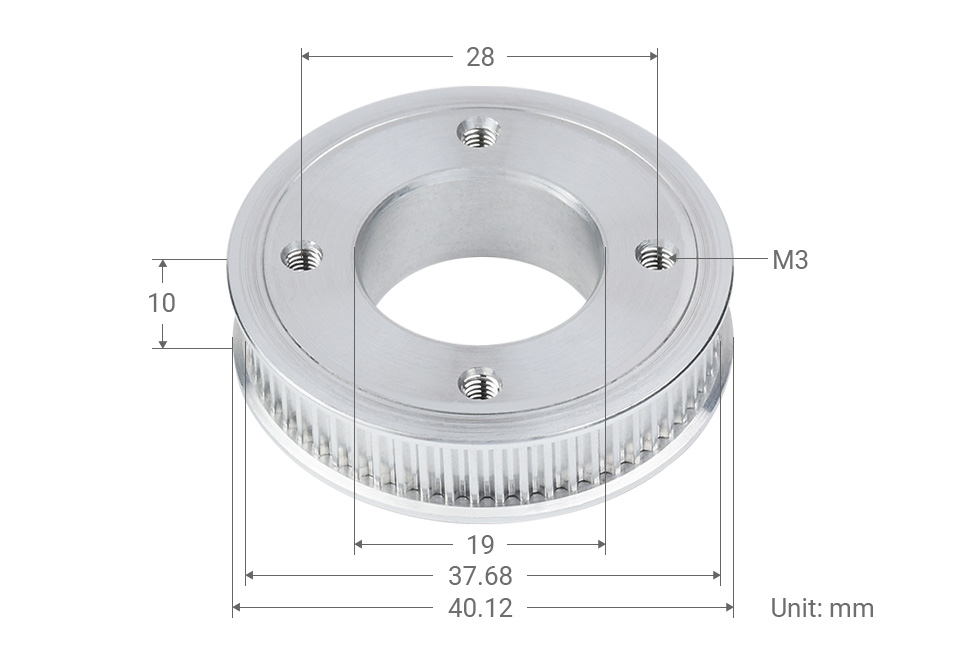

外形尺寸

铝合金同步轮外形尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 模型和使用文档
(例程资料以链接中实际给出的为准)

配置清单

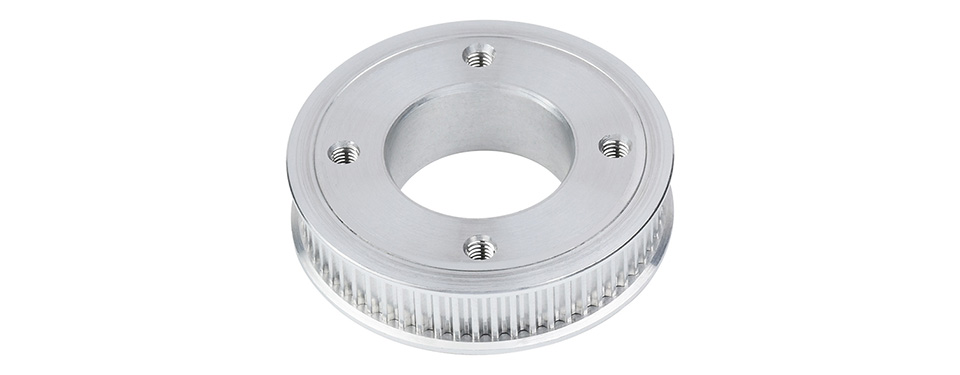

铝合金同步轮 × 1

铝合金同步轮外形尺寸
