树莓派4代传感器套件 含PI4B-8GB

想拿Pi来学习,本身是Arduino用户,手头上还缺点传感器,那我们有缘

采用树莓派4代主控板

树莓派4代主板资源简介
  • BCM2711B0

    64位1.5GHz四核处理器

  • 内存版本

    8GB 内存

  • 4K 双HDMI

    支持4K高分辨率双屏显示

  • 网络连接升级

    千兆网口、蓝牙5.0、双频WIFI

  • 升级USB3.0

    2个USB3.0+2个USB2.0

  • USB Type C供电

    升级供电系统,更大功率

ARPI600扩展板简介

我是块Raspberry Pi转Arduino的转接板,带多种重要资源

Raspberry Pi to Arduino ARPI600 intro Interface

接口简介

  1. Arduino接口
    方便接入各种Arduino扩展板(Shield)
  2. ICSP接口
    Arduino的ICSP接口
  3. XBee接口
    方便接入各种XBee通信模块
  4. 传感器接口
    方便接入各类传感器模块
  5. RPi连接口
    方便接入树莓派
  6. USB TO UART 接口

器件简介

  1. TLC1543
    AD转换芯片
  2. PCF8563
    RTC实时时钟芯片
  3. CP2102
  4. 32.768KHZ晶振
    RTC实时时钟晶振
  5. 电源指示灯
  1. XBee 状态指示灯
  2. XBee和Arduino接口复位按键
  3. XBee EASYLINK按键
  4. RTC实时时钟供电电池座
    接CR1220纽扣电池

跳线说明

  1. TLC1543参考电压配置跳线
  2. RTC跳线
  3. UART跳线
    P_RX接CP_TX,P_TX接CP_RX:USB TO UART接树莓派串口
    XB_RX接CP_TX,XB_TX接CP_RX:USB TO UART接XBee串口
    XB_RX接P_TX,XB_TX接P_RX:树莓派串口接XBee串口
  4. Arduino AD选择跳线
    短接2与3:Arduino的A0-A5作为AD输入脚
    短接1与2:Arduino的A0-A5作为数字控制脚
  5. Arduino I2C选择跳线
    短接后,Arduino的A4和A5作为I2C控制脚
    (Arduino AD选择跳线的A4和 A5需要悬空)
  6. Arduino SPI 选择跳线
    短接1与2:Arduino的D11-D13作为SPI控制脚(默认)
    短接2与3:Arduino的D11-D13作为数字控制脚

Sensors Pack传感器套件

传感器是物联网重要组成,我配套13种常用传感器和教程,助你快速上手


  • 气体传感器
  • 颜色传感器
  • 火焰传感器
  • 液位传感器
  • 霍尔传感器
  • 红外反射传感器
  • 激光传感器
  • 土壤湿度传感器
  • 旋转编码器
  • 声音传感器
  • 温湿度传感器
  • 倾斜传感器
  • 紫外线传感器
套件包含型号 说明 主要用途
MQ-5 Gas Sensor 气体传感器,可检测液化气,天然气,煤气等 家庭或工业上对液化气、天然气和煤气的监测等
Color Sensor 颜色传感器,静态识别物体颜色 颜色排序、感应与校准环境光、测试条阅读等

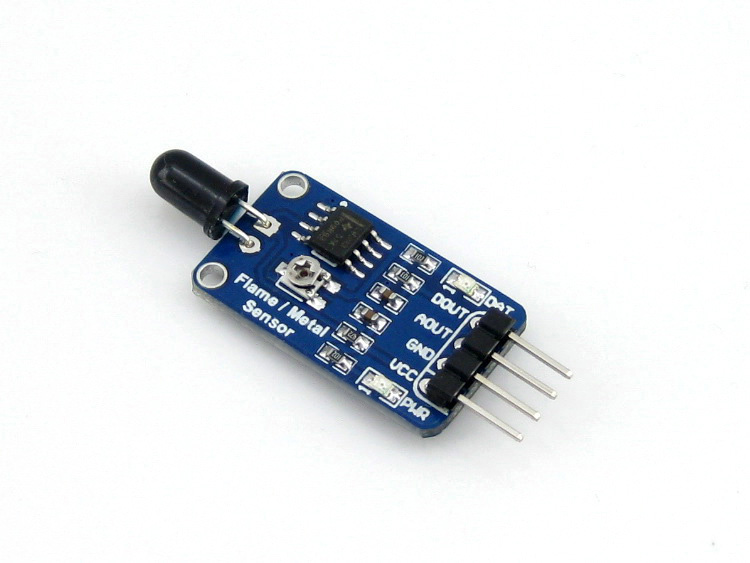

Flame Sensor 火焰传感器,对火焰光谱敏感 火源探测、灭火机器人、火焰警报器等

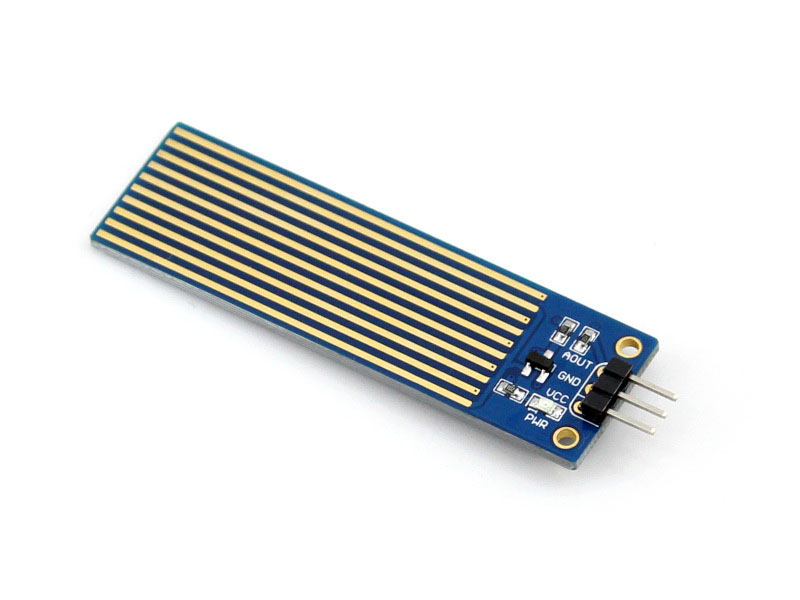

Liquid Level Sensor 液位传感器 水位报警器
Hall Sensor 霍尔传感器,使用49E霍尔传感器 电机转速测量、物体位置检测、智能小车等
Infrared Reflective Sensor 反射式红外传感器 机器人循迹、避障小车和流水线计数等

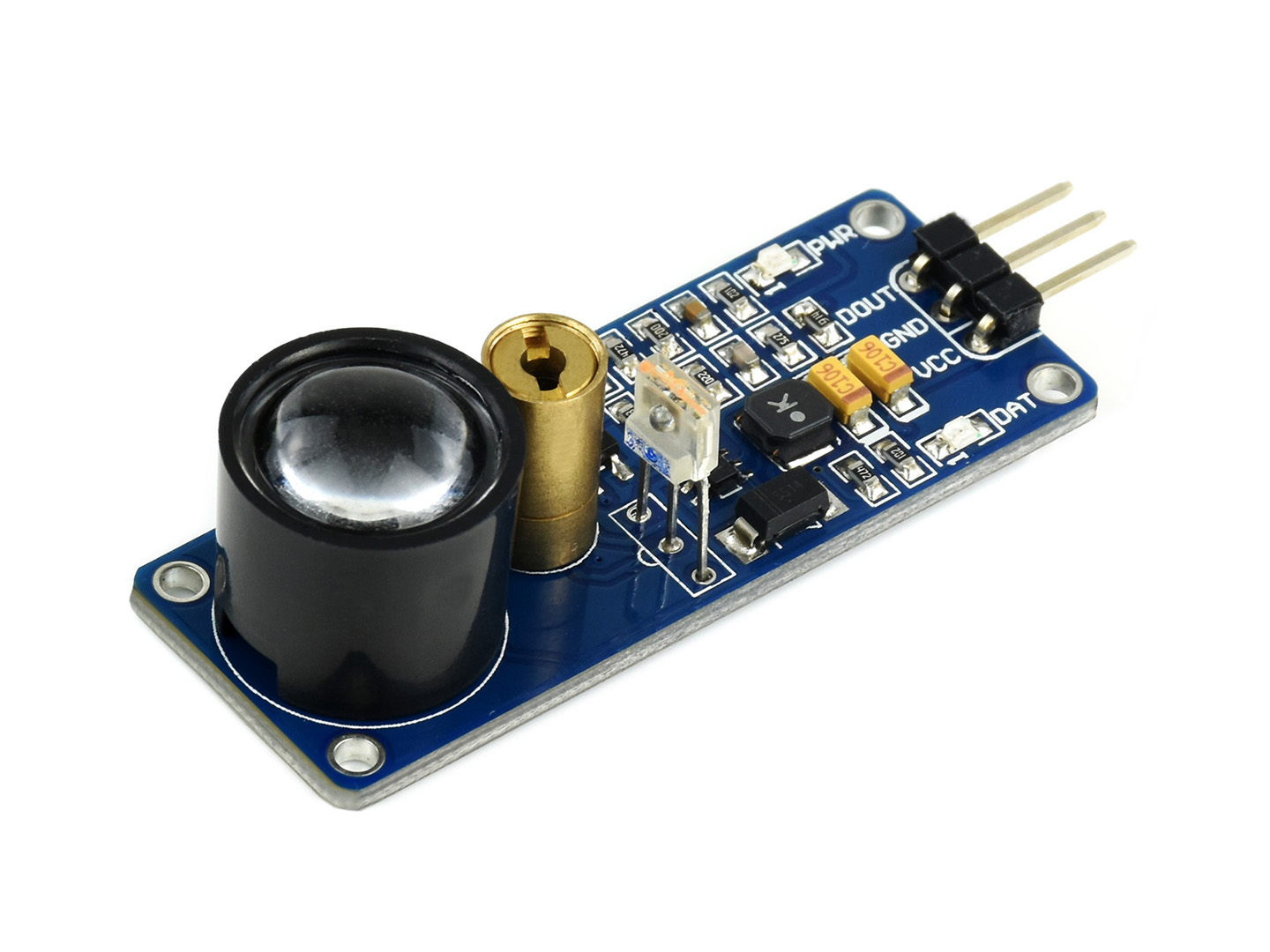

Laser Sensor 激光传感器 障碍物检测、流水线计数、智能机器人等
Moisture Sensor 土壤湿度传感器,叉形设计 自动浇水系统、花盆土壤湿度检测等
Rotation Sensor 旋转编码器,可检测顺逆时钟旋转角度和圈数 工业控制中定位检测
Sound Sensor 声音传感器,采用音频处理芯片LM386 检测环境声音的有无和判断声音强度的大小等
Temperature-Humidity Sensor DHT11温湿度传感器,可检测温度和湿度 环境温湿度监测
Tilt Sensor 倾斜传感器,可检测振动信号 振动检测、防盗报警、智能小车和电子积木等

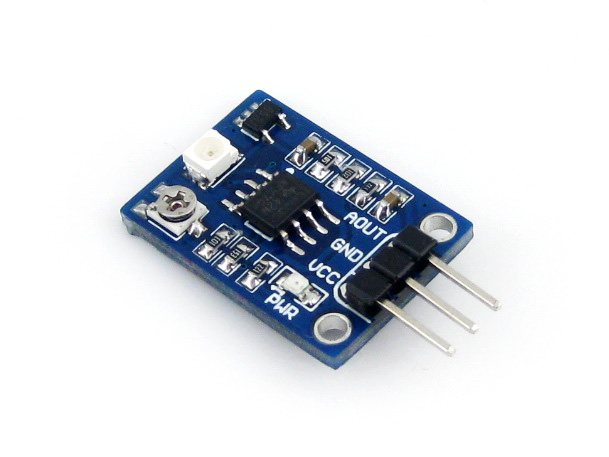

UV Sensor 紫外线传感器 紫外线测试仪、户外紫外线监测设备和杀菌灯等

套餐及应用



资料及服务

认准微雪品牌
专业技术支持
丰富的资料教程

资料路径: www.waveshare.net/wiki/PI4B_Sensor_Kit

配置清单

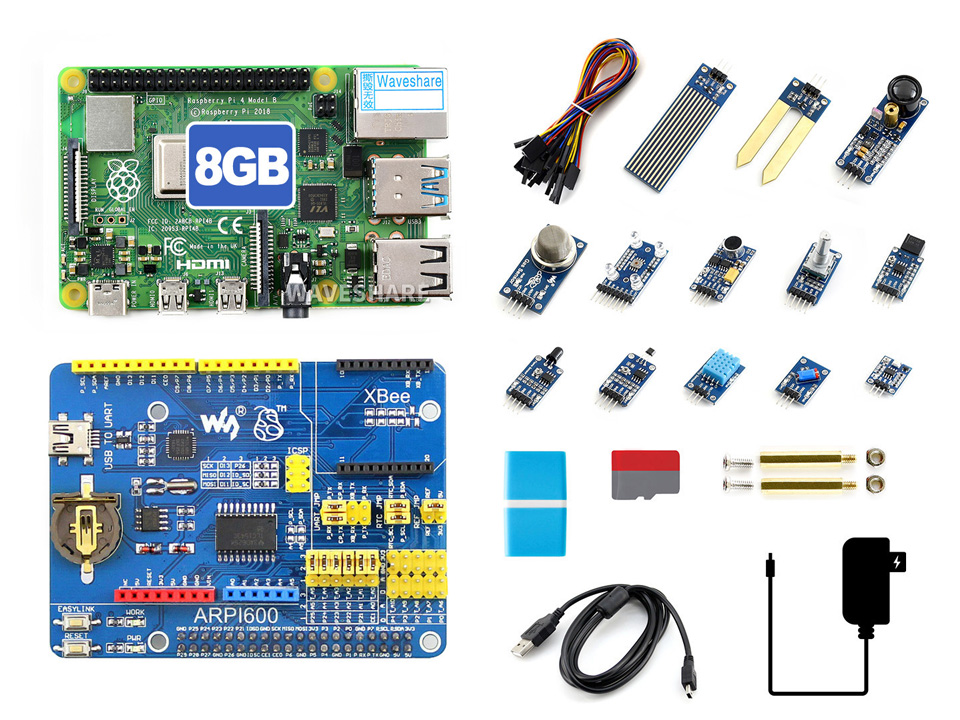

树莓派4代传感器套件配置清单
  1. PI4B-8GB × 1
  2. ARPI600 × 1
  3. 杜邦线 × 1
  4. 液位传感器 × 1
  5. 土壤湿度传感器 × 1
  6. 激光传感器 × 1
  7. 气体传感器 × 1
  8. 颜色传感器 × 1
  9. 声音传感器 × 1
  10. 旋转编码器 × 1
  11. 红外反射传感器 × 1
  1. 火焰传感器 × 1
  2. 霍尔传感器 × 1
  3. 温湿度传感器 × 1
  4. 倾斜传感器 × 1
  5. 紫外线传感器 × 1
  6. 读卡器 × 1
  7. 16GB SD 卡 × 1
  8. RPi 铜柱包 × 1
  9. USB 转 mini B 线 约 1.2 米 × 1
  10. 5V Type-C 电源 × 1
