树莓派5G通信扩展板铝合金导轨式磨砂外壳

导轨式,铝合金材质,适用 M.2 TO 4G/5G HAT 扩展板
价格
原价
型号
PI4-CASE-4G-5G-M.2
SKU
22348
品牌
Waveshare
外壳套件
无外壳 带外壳
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 配置清单
加入购物车

树莓派 5G 通信扩展板

支持 5G/4G/3G 网络

树莓派 5G 通信扩展板

图片仅供展示,本产品不含树莓派主板

产品特性

  • 集成丰富的网络协议,支持多种驱动和软件功能,支持 Windows / Linux / Android 等操作系统
  • 板载 USB 3.1 接口,向下兼容 USB 2.0,可用于接入电脑、树莓派或 Jetson Nano 主板进行高速 5G 上网
  • 板载 M.2 B KEY 标准接口,可兼容选配 FM650-CN / RM500U-CNV / RM500Q-CN / RM500Q-GL / RM520N-GL 系列 5G 模组
  • 板载 UART、PWR 和 RST 控制引脚,内置电平转换,支持拨码开关使能,可兼容接入 Raspberry Pi 或 Arduino 等主控
  • 板载 USB Type-C 接口,可通过开关使能,可用于外加电源给模块单独供电,以便外接更多负载,供电稳定且灵活
  • 板载电源切换开关、复位按键和 LED 指示灯,方便控制模块开关机和查看运行状态
  • 板载两路 SIM 卡槽,双卡单待,可通过 AT 指令切换使能
  • 板载高效能的电源电路,可输出高达 3A 电流
  • 可选配金属外壳,支持壁挂和导轨式安装,固定安装更方便

参数对比

可兼容选配 FM650-CN、RM500U-CNV、RM500Q-GL、RM500Q-AE、RM502Q-AE、RM520N-GL 模组

5G Sub-6 FM650-
CN
RM500U-
CNV
RM500Q-
GL
RM500Q-
AE
RM502Q-
AE
RM520N-
GL
FM650-CN RM500U-CNV RM500Q-GL RM500Q-AE RM502Q-AE RM520N-GL
5G 标准 3GPP R15 3GPP R16
区域/运营商 中国 中国、EMEA、亚太 全球 (不含美国) 全球 (不含中国) 全球
工作温度 -30°C ~ +75°C -30°C ~ +70°C
扩展温度 -40°C ~ +85°C
模块尺寸 30.0 × 52.0 (mm)
工作频段
5G 5G NR NSA n1, n28, n41, n78, n79 n41, n78, n79 n41, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n71, n75, n76, n77, n78, n79
5G NR SA n1, n28, n41, n78, n79 n1, n3, n5, n8, n28, n41, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n71, n75, n76, n77, n78, n79
LTE LTE-FDD B1, B2, B3, B5, B7, B8 B1, B2, B3, B5, B7, B8, B20, B28 B1, B2, B3, B4, B5, B7, B8, B12(B17), B13, B14, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
LTE-TDD B34, B38, B39, B40, B41 B34, B38, B39, B40, B41, B42, B43, B48
LAA - B46
UMTS WCDMA B1, B2, B5, B8 B1, B2, B3, B4, B5, B6, B8, B19 B1, B2, B4, B5, B8, B19
GNSS - GPS / GLONASS / BeiDou(Compass) / Galileo
数据传输速率
5G SA Sub-6 下行 1.92Gbps;
上行 630Mbps
下行 2Gbps;
上行 1Gbps
下行 2.1Gbps;
上行 900Mbps
下行 2.1Gbps;
上行 450Mbps
下行 4.2Gbps;
上行 450Mbps
下行 2.4Gbps;
上行 900Mbps
5G NSA Sub-6 下行 1.92Gbps;
上行 630Mbps
下行 2.2Gbps;
上行 575Mbps
下行 2.5Gbps;
上行 600/650Mbps
下行 2.5Gbps;
上行 650Mbps
下行 5Gbps;
上行 650Mbps
下行 3.4Gbps;
上行 550Mbps
LTE 下行 487Mbps;
上行 150Mbps
下行 600Mbps;
上行 150Mbps
下行 1.0Gbps;
上行 200Mbps
下行 1.0Gbps;
上行 200Mbps
下行 2Gbps;
上行 200Mbps
下行 1.6Gbps;
上行 200Mbps
UMTS 下行 42Mbps;
上行 11Mbps
下行 42.2Mbps;
上行 11Mbps
下行 42Mbps;
上行 5.76Mbps

支持 5G/4G/3G 网络

支持 5G NSA (4G 和 5G 共同组网) 和 SA (5G 单独组网)
支持 4G/3G 上网

树莓派 5G 通信扩展板支持 4G/3G/2G 全球频段

上图为全球区域的 4G 和 5G 网络频段参考图,使用前须确认当地运营商所用频段是否在模组支持范围内

多系统兼容,操作简单

支持 Windows / Linux / Android 等系统,只需插上 USB 接口,简单配置即可实现高速 5G 联网

支持 Windows / Linux / Android 系统树莓派 5G 通信扩展板

设备连接演示

支持通过 USB 转接线接入 Windows 计算机,Jetson Nano 系列主控板上网,支持直接插入树莓派 5/4B/3B+ 和 CM4-IO-BASE-A/B 主板,配套有定制的 USB 转接头

树莓派 5G 通信扩展板

支持云平台通信

支持云平台通信的树莓派 5G 通信扩展板

集成多星座高精度定位 GNSS

支持 GPS、北斗、Glonass、GALILEO

树莓派 5G 通信扩展板高转速散热风扇

注意:FM650-CN / RM500U-CNV 模组不支持 GNSS 功能

板载树莓派 40PIN GPIO 接口

可兼容 Raspberry Pi 系列主板和 Jetson Nano,支持堆叠外接扩展板

载树莓派 40PIN GPIO 接口的树莓派 5G 通信扩展板

图片仅做展示,具体配置请参考配置清单

高转速散热风扇

同时给树莓派和 5G 模组散热,散热效果好

树莓派 5G 通信扩展板高转速散热风扇

资源简介

树莓派 5G 通信扩展套件资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. 拨码开关

    使能开关机控制和复位引脚

  3. M.2 接口

    可兼容 SIMCom 和 QUECTEL M.2 封装大部分 4G/5G 模组

  4. SIM 卡座 1

    板载两路 SIM 卡槽,双卡单待

  5. USB3.1 接口

    向下兼容 USB 2.0,可用于接入各类主板

  6. USB Type-C 接口

    5V 3A 输入,供电稳定且灵活

  1. 音频接口

    SIM82XX 系列支持音频功能,RM5XX 系列暂不支持此音频功能

  2. 天线接口

    板载四路天线

  3. 复位开关

    一键复位

  4. 电源切换开关

    方便控制模块的供电模式:
    设置为 USB,则模块通过 “5. USB3.1 接口” 提供供电;
    设置为 EXT PWR,则模块通过 “6. USB Type-C 接口” 外部电源提供供电

  5. 指示灯

    方便查看模块运行状态

树莓派 5G 通信扩展套件资源简介
  1. 散热风扇

    可同时给树莓派和 5G 模块散热

  2. SIM 卡座 2

    可通过 AT 指令配置选用

  3. 模组设置开关

    A 丝印开关切到 ON,可用于 SIM7600X / A7906X / SIM7906X / SIM7912X 系列 4G M.2 模组;
    B 丝印开关切到 ON,可用于 SIM8202X / SIM8200EA / SIM8262X 系列 5G M.2 模块;
    C 丝印开关切到 ON,可用于 RM50X / RM520N-GL / EM06X 系列 5G / LTE-A M.2 模组

  1. USB 接口焊盘

    USB 2.0 接口焊盘

  2. NAU8810X 音频芯片

    适用于 SIMN7600X / SIM8XXX 系列模组,不支持 RM5XX 和 EM06XX 系列模组

  3. 散热风扇供电接口

    5V 散热风扇供电

可选配外壳

多种安装方式,方便用于工业等多种应用场景

树莓派 5G 通信扩展板高转速散热风扇

说明:配套的外壳仅适用于树莓派 4B 版本

应用示例

支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板
5G 无线路由器

树莓派搭载 OpenWrt 系统,化身 5G 无线路由器,手机连接树莓派 WiFi 热点,畅享 5G 上网

支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板
5G 视频直播

树莓派加装摄像头和支架,通过 ffmpeg 视频流可直接推送到网页或直播平台进行实时直播

更多应用场景

应用场景

产品尺寸

产品尺寸 产品尺寸

配置清单

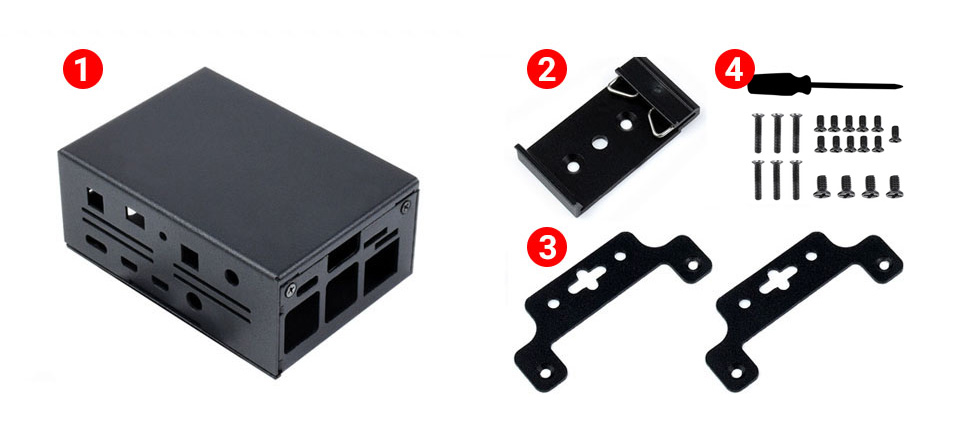

树莓派 5G 通信扩展板配置
  1. 外壳主体
  2. 导轨卡扣 × 1
  1. 固定铁片 × 2
  2. 螺丝包 × 1
