PCI-E转四路SATA3.0扩展卡 6Gbps高速SATA接口 支持CM4

低延迟、低成本和低功耗、支持 PCIe 接口额外供电
仅支持定制，详情请联系在线客服
价格
100件起
型号
PCIe-TO-SATA-4P
SKU
22247
品牌
Waveshare

收藏
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

CM4 PCIe 转 SATA 扩展卡

4 口 SATA3.0  |  单路 6Gbps 高速

CM4 PCIe 转 SATA3.0 扩展卡

产品特性

板载 SATA 主机控制器 (AHCI)，是一款低延迟、低成本和低功耗的 AHCI 控制器。具有上游 PCle Gen3 x1 和下游搭载级联端口倍增器的四个 SATA 3.0 (即 SATA Gen3 ) 端口。可用于建立高速 IO 系统，包括服务器、大容量系统存储或监控平台。

  • 支持单通道 PCI Express
  • 支持 L0s / L1 / L23 / L3 四种省电状态
  • 支持 L1 子状态深度省电模式
  • 支持 SRIS、AER、LTR
  • 支持 SATA LED
  • 支持 全速命令队列（NCQ） 和 AHCI SPEC 1.4
  • 四个 SATA3.0 (6Gbps) 端口
  • 支持的基于端口倍增器命令的交换
  • 支持 SATA 部分 / 休眠电源管理状态

适配主板简介

快速接入 CM4 官方扩展板效果

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡

快速接入 CM4 物联网工控主板效果

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡

本产品不包含 CM4 官方扩展板 及 CM4 物联网工控主板
如有需要，请另行购买

PCIe 转四路高速 SATA3.0

符合 SATA3.0 (SATA Gen3) 标准，每路接口均可达 6Gbps

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡接入硬盘

请注意，模块是 PCIe Gen3，树莓派 CM4 是 PCIe Gen 2
极限速度是 5Gbps

速度测试

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡速度测试

* 以上数据来自微雪实验室，数据仅供参考

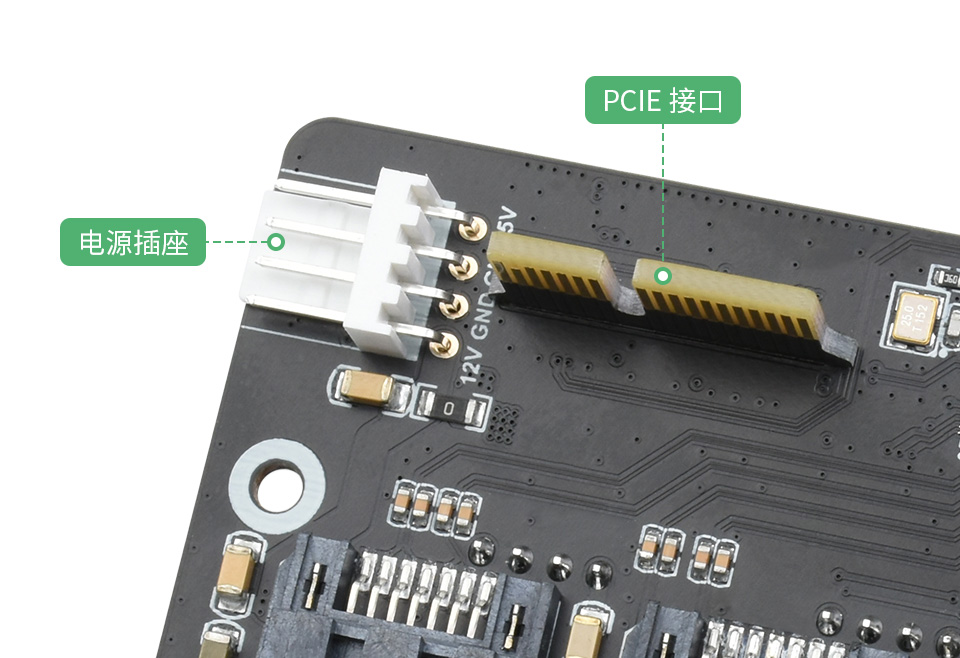

支持 PCIe 接口额外供电

支持 PCIe 接口供电的同时提供额外的电源插座
支持 5V/12V 供电

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡

支持向外供电

支持 5V 和 12V SATA 硬盘，不支持 M.2 接口

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡大功率

高性能主控芯片

搭载华硕子公司祥硕 ASMedia ASM1064 芯片
传输稳定高速

ASMedia ASM1064

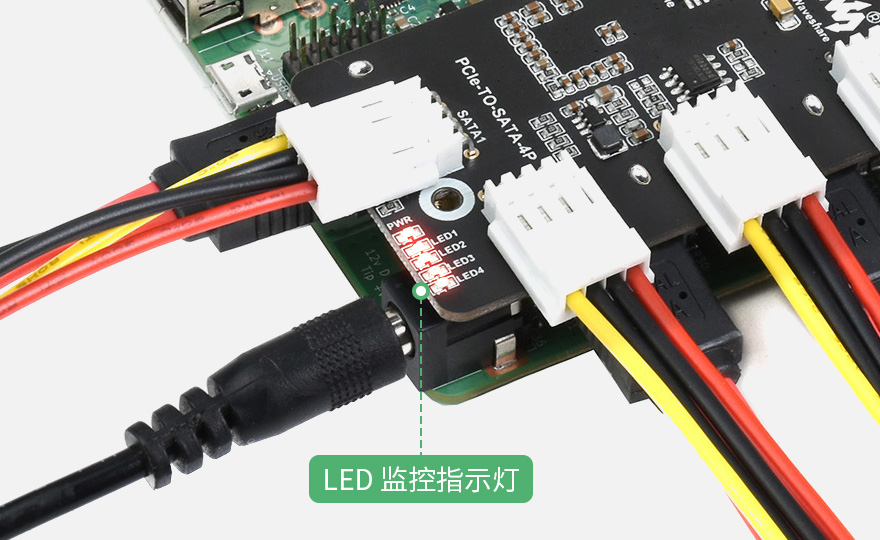

LED 监控指示灯

插入硬盘长亮，读写数据闪烁

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡LED 监控指示灯

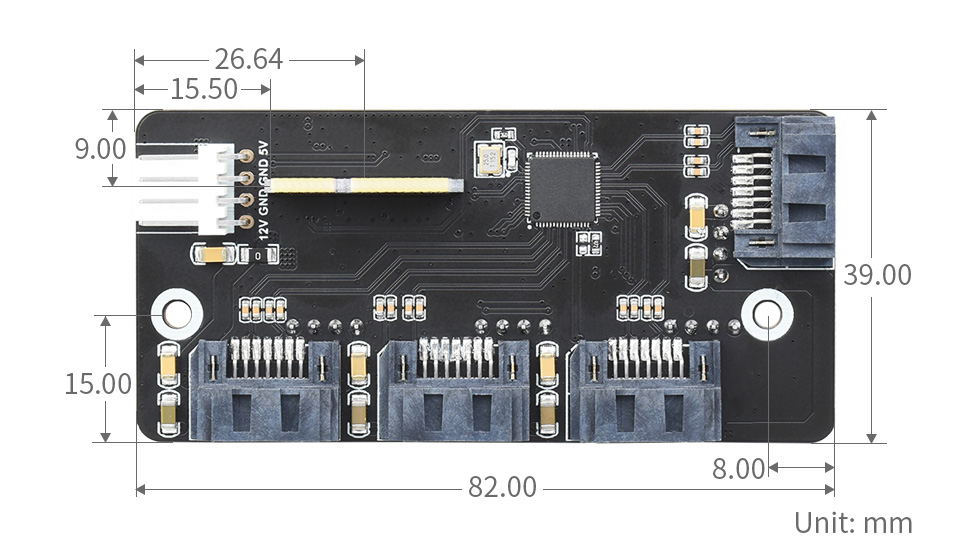

产品尺寸

树莓派 CM4 扩展板 PCIe 转 SATA 扩展卡产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/PCIe-TO-SATA-4P

配置清单

  1. PCIe-TO-SATA-4P × 1

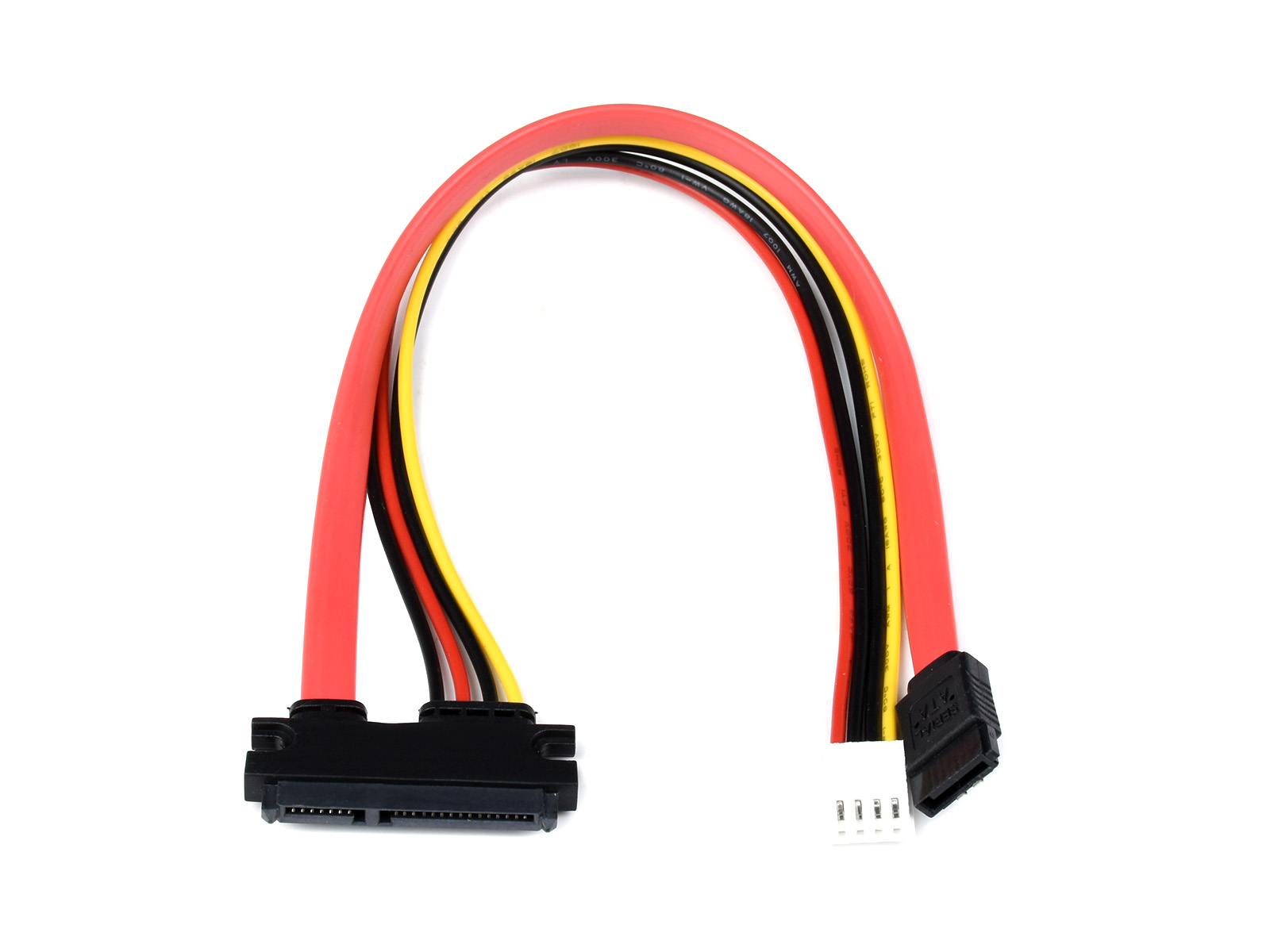

  2. SATA 转接线× 4

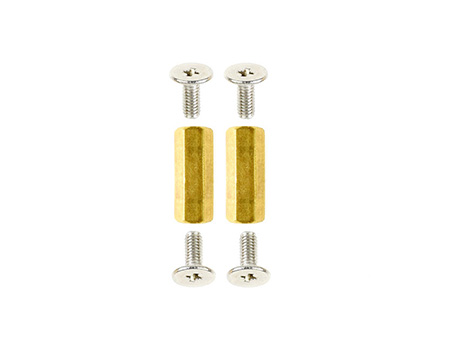

  3. 螺丝包 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
