PCIe 转 M.2 扩展板
Mini 小巧一体式散热

专为 Raspberry Pi 5 设计

支持 NVMe 协议 M.2 接口硬盘，高速读写，提升树莓派效率

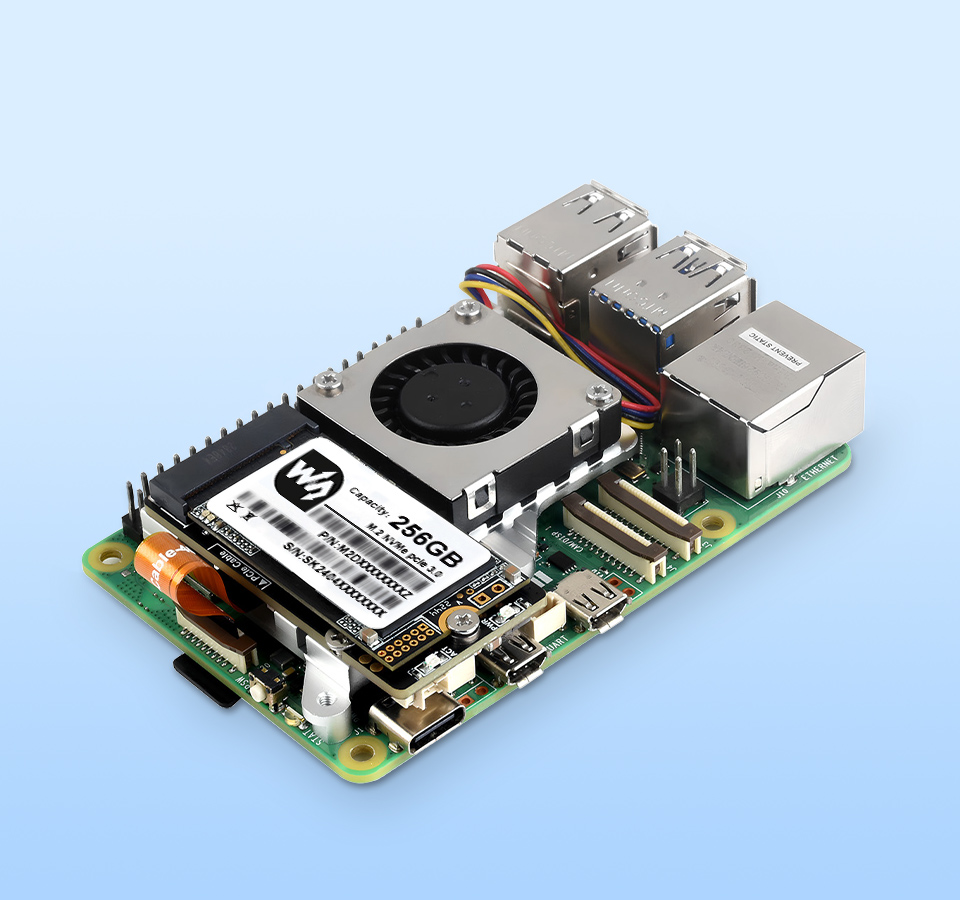

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热蓝底主图

产品参数

风扇输入电压	5V DC (通过树莓派 5 风扇接口供电)
M.2 接口	支持 NVMe 硬盘协议 (PCIe Gen2/3)
硬盘兼容	2242，2230
风扇速度控制	脉冲宽度调制控制，带转速计
风量	1.39 CFM (Max)
风扇转速	8000±10%RPM
散热材料	阳极氧化铝

升级树莓派焕发新活力

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热和树莓派5主板以及SSD硬盘使用展示，NVMe GEN3 8Gbps传输速度介绍

图片仅供展示，详细配置请参考配置清单

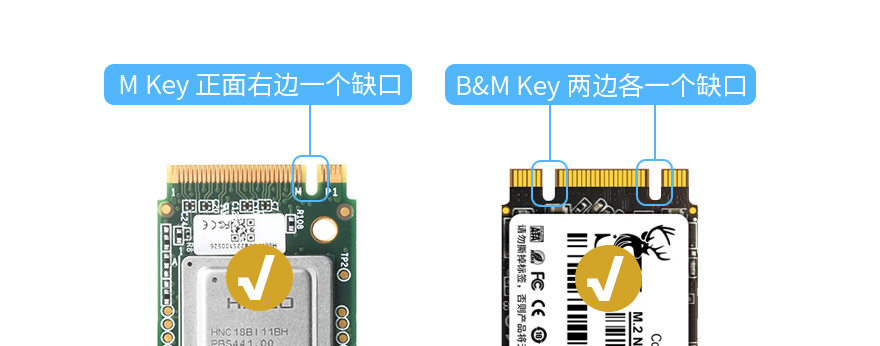

适用硬盘接口

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，适用的硬盘接口，包括M key和B&M Key

注意：仅支持 NVMe 硬盘协议

使用展示

树莓派5 PCIe 转 M.2 扩展板接入固态硬盘效果

接入固态硬盘效果

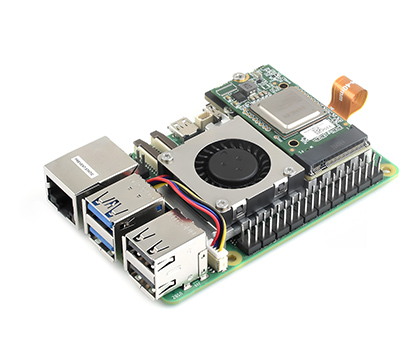

树莓派5 PCIe 转 M.2 扩展板接入 Hailo-8 算力卡效果

接入 Hailo-8 算力卡效果

图片仅供展示，详细配置请参考配置清单

迷你小巧易集成
专为树莓派 5 设计

匹配树莓派 5 的尺寸和定位孔
径向鼓风机和铝制散热片共同加速散热

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热，迷你小巧易集成，接入树莓派5主板及硬盘效果图

图片仅供展示，详细配置请参考配置清单

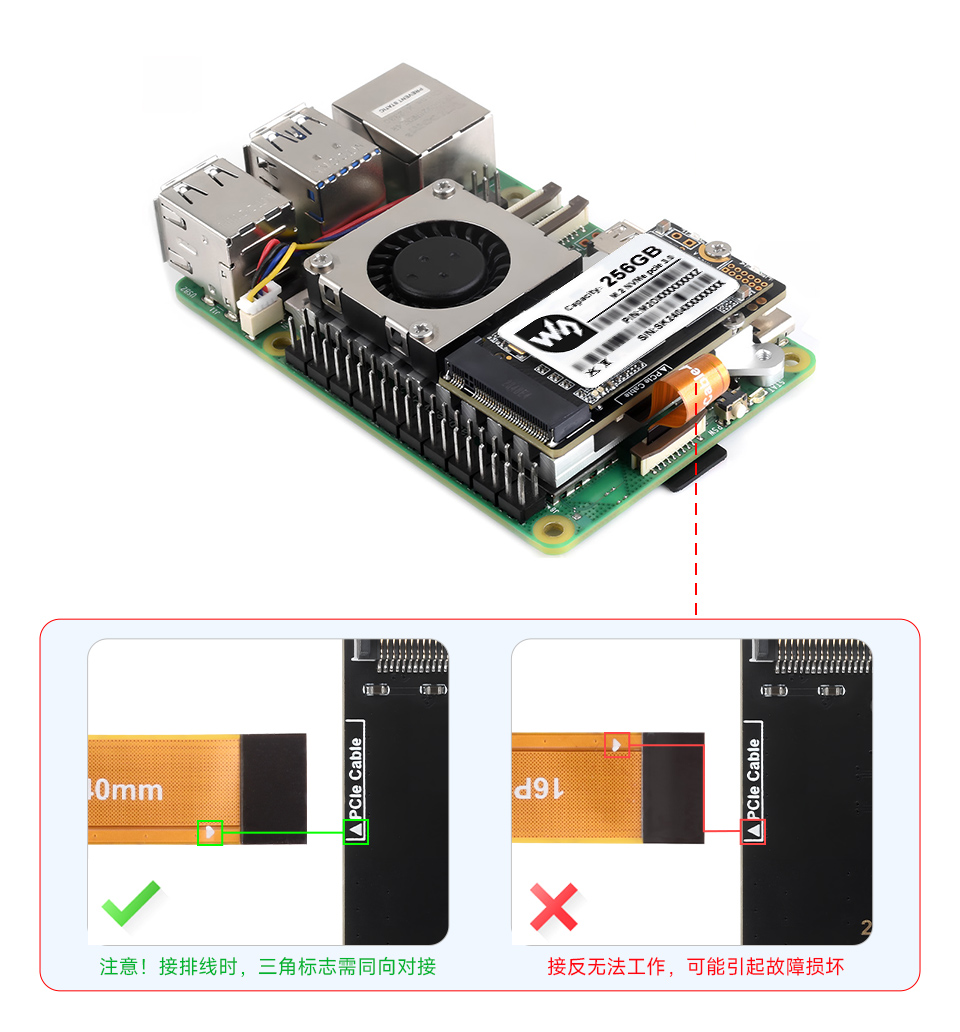

通过 16PIN 排线接入 PI5

基于树莓派 5 的 16PIN PCIe 接口设计

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热可通过16PIN排线接入PI5，以及分别介绍了排线如何接入产品接口当中

图片仅展示，详细配置请参考配置清单

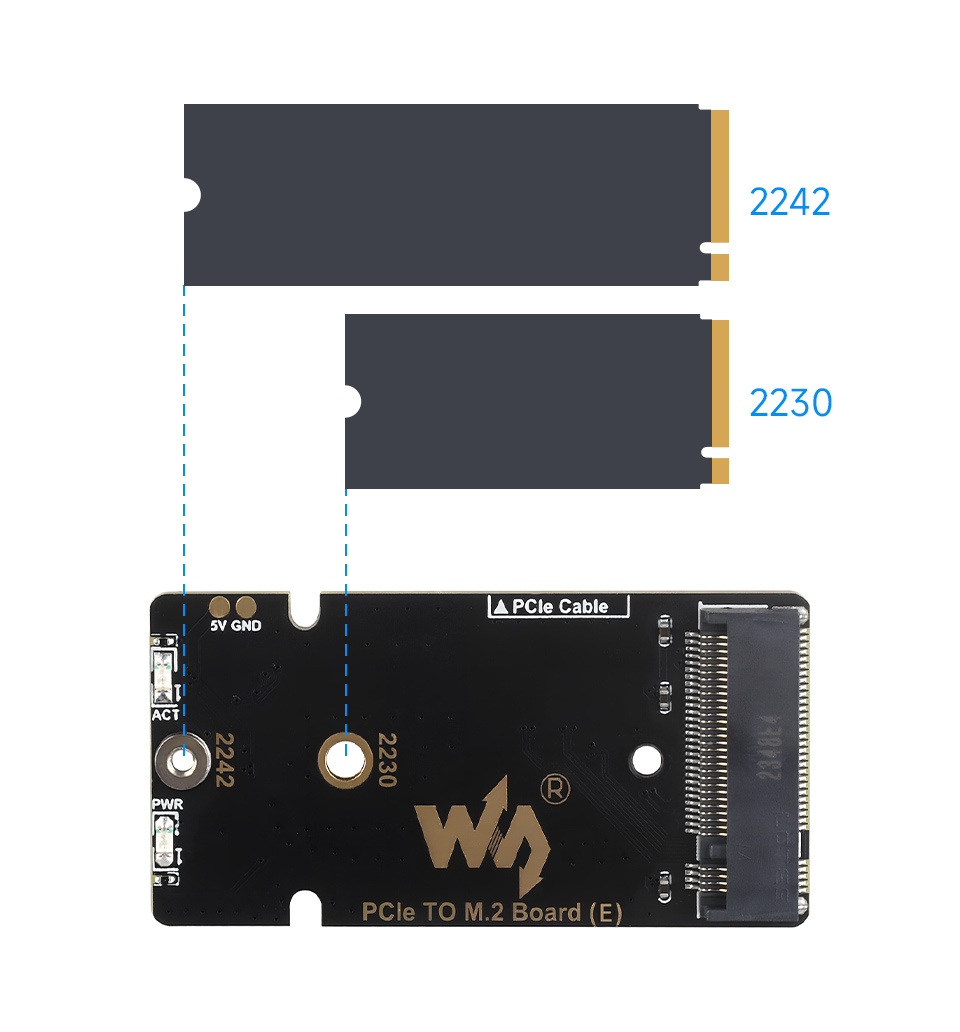

支持 NVMe 硬盘协议

兼容 2242 / 2230 尺寸的 M.2 硬盘
支持 Gen2 和 Gen3 模式，支持从 SSD 启动 Raspberry Pi 5

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热支持NVMe硬盘协议，展示了兼容2242/2230尺寸的M.2硬盘或者算力卡

板载双 LED 指示灯
设备状态一目了然

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热板载双 LED 指示灯

树莓派 5 散热方案对比

树莓派 5 专用散热器散热方案对比柱状图

树莓派 5 接入专用散热器-A

加散热器-A

树莓派 5 接入专用散热器-B

加散热器-B

树莓派 5 接入专用散热器-E

加散热器-E

简易安装

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热简易安装爆炸图

图片仅展示，详细配置请参考配置清单

产品尺寸

树莓派5 PCIe 转 M.2 扩展板，小巧一体式散热产品尺寸
