PCIe 转 4 通道网口转接板 PI5 专用转接板支持 Raspberry Pi OS 免驱动即插即用

搭载瑞昱 RTL8156 原装高性能主控芯片，可通过 16PIN 排线接入 PI5，默认使用 PCIe 排线供电

价格

原价

型号

PCIE TO 4-CH 2.5G ETH Board (B)

SKU

33364

品牌

Waveshare

版本选择

Gigabit ETH 版 2.5G ETH 版

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

产品详情
产品资料
配置清单

加入购物车立即购买

PCIe 转 4 通道网口转接板

专为 Raspberry Pi 5 设计

支持 Raspberry Pi OS 免驱动，即插即用

版本选择

PCIE TO 4-CH Gigabit ETH Board (B)

Gigabit ETH 版

PCIE TO 4-CH 2.5G ETH Board (B)

2.5G ETH 版

产品参数

规格参数	Gigabit ETH 版	2.5G ETH 版
主控芯片	RTL8153	RTL8156
扩展芯片	VL805
网口类型	RJ45 网口
供电	5V
网络标准	10/100/1000Mbps	10/100/1000/2500Mbps
状态指示灯	绿灯常亮，黄灯闪烁

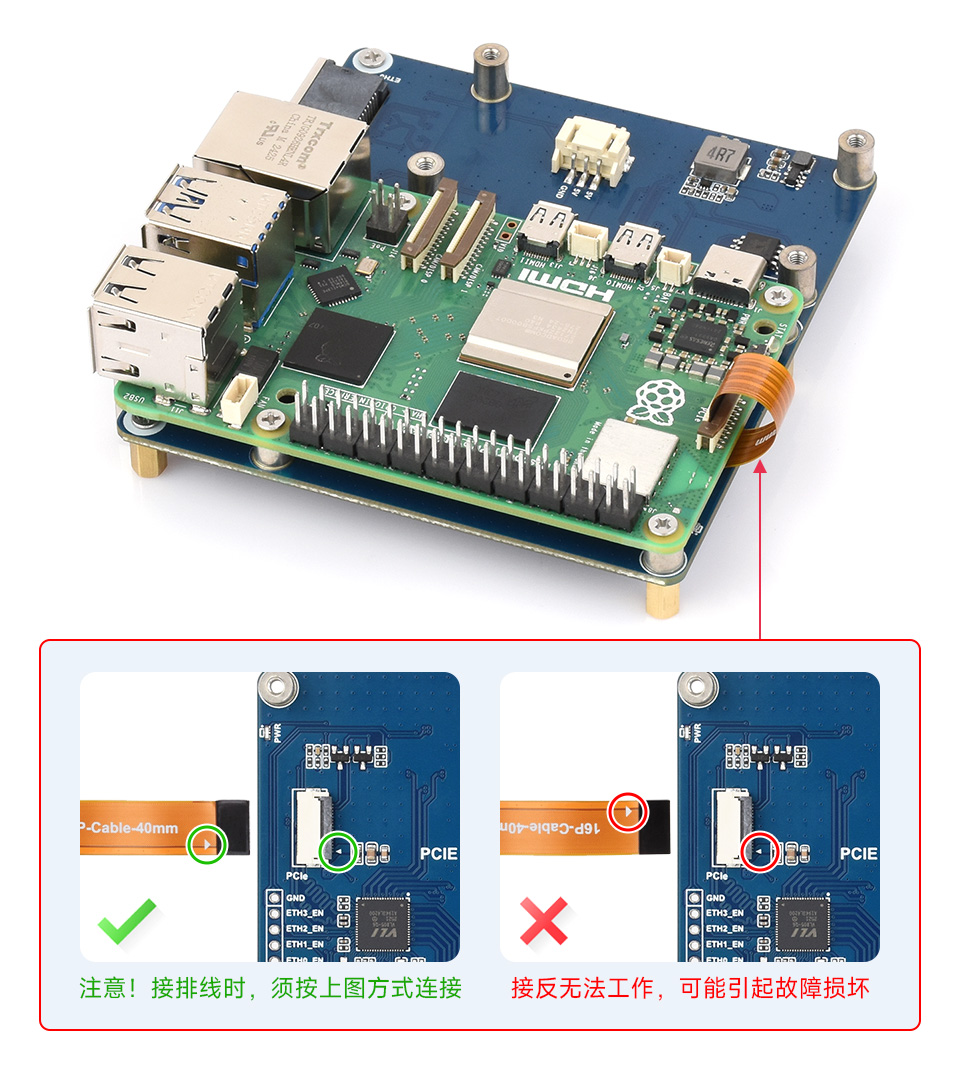

可通过 16PIN 排线接入 PI5

基于 PI5 的 16PIN PCIe 接口设计

图片仅供展示，详细配置请参考配置清单

供电方式

默认使用 PCIe 排线供电即可

图片仅供展示，详细配置请参考配置清单

组装图示

图片仅供展示，本产品不含图中的 Pi5 Connector Adapter、
Raspberry Pi 5，如有需要，请另行购买

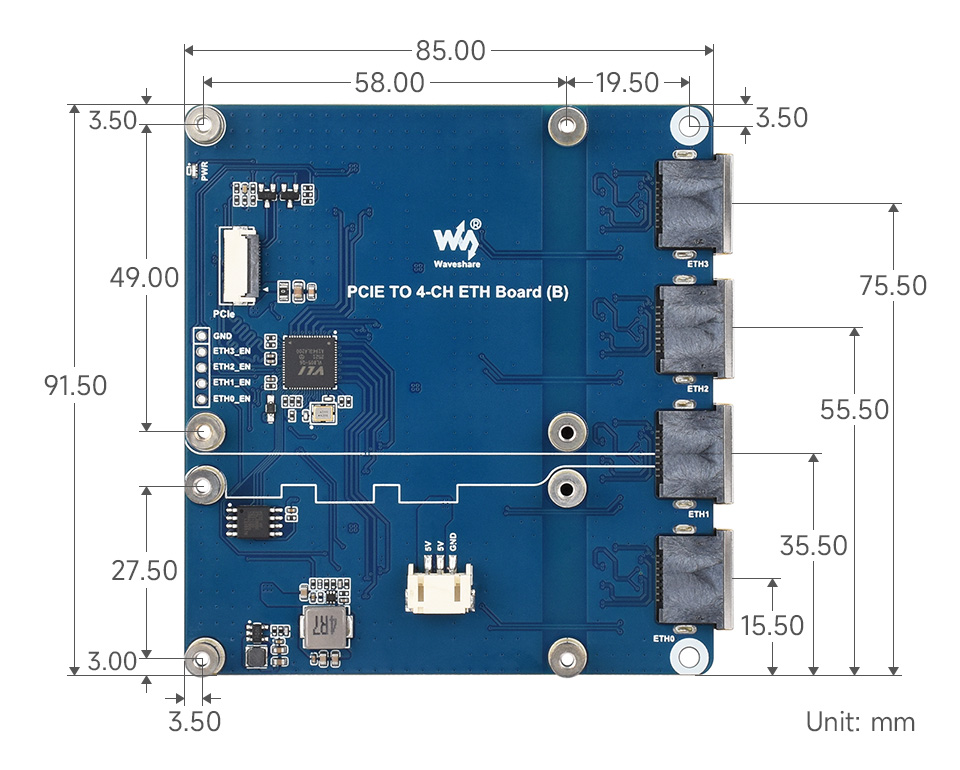

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 2.5G ETH Board (C)	2.5G ETH	PCIe ×1 Gen2	侧面	2.5G 网口、侧面安装
PCIe TO M.2 USB HAT+	M.2_M_KEY、USB3.2 × 4	PCIe ×1 Gen2	顶部	NVMe、2280、扩展 USB3.2
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展 USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280
PoE M.2 HAT+ (C)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230
PCIE TO MiniPCIe HAT+	MiniPCIe	PCIe ×1 Gen2	HAT+	Wi-Fi、BT、MiniPCIe
PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16
PCIe TO 2-CH PCIe HAT	PCIe 16PIN × 2	PCIe ×1 Gen2	HAT	PCIe 接口 1 转 2
PCIe TO 4-CH PCIe HAT	PCIe 16PIN × 4	PCIe ×1 Gen2	HAT	PCIe 接口 1 转 4
PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电
PCIe TO 2-CH SATA HAT+	SATA × 2	PCIe ×1 Gen2	顶部	SATA
PCIE TO 4-CH 2.5G ETH Board (B)	2.5G ETH × 4	PCIe ×1 Gen2	底部	4 通道 ETH 接口
PCIE TO 4-CH Gigabit ETH Board (B)	Gigabit ETH × 4	PCIe ×1 Gen2	底部	4 通道 ETH 接口
