PAJ7620U2 手势识别模块 I2C接口

可直接识别9种基本手势,支持手势中断输出

型号 PAJ7620U2 Gesture Sensor

SKU 16738

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一分钟自我介绍】

我是一款基于PAJ7620U2的手势识别模块,可直接识别9种基本手势,支持I2C接口,兼容3.3V/5V电平。
相比APDS-9960等方案,我识别速度更快,准确度更高,可识别手势更多,且抗干扰性更强,适用于智能家居、机器人交互等低功耗应用场景。

【我的特点】

  • 基于PAJ7620U2传感器,可直接识别9种基本手势,支持手势中断输出
  • 内置红外LED和光学镜头,能在低光和黑暗环境下工作
  • 支持I2C接口通信,仅需两根信号脚即可控制
  • 板载电平转换电路,可兼容3.3V/5V的逻辑电平
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32示例程序和用户手册等)

【我的参数】

  • 工作电压:3.3V/5V
  • 通信接口:I2C
  • 识别距离:5cm ~ 15cm
  • 识别手势:上、下、左、右、前、后、顺时针、逆时针、摇摆
  • 识别速度:240Hz
  • 识别视角:60° (对角线)
  • 环境光免疫力:<100k Lux
  • 产品尺寸:20mm × 20mm
  • 过孔直径:2.0mm

【应用场景】

  • 智能家居、办公室和教学
  • 机器人交互、手势玩具、体感游戏装备

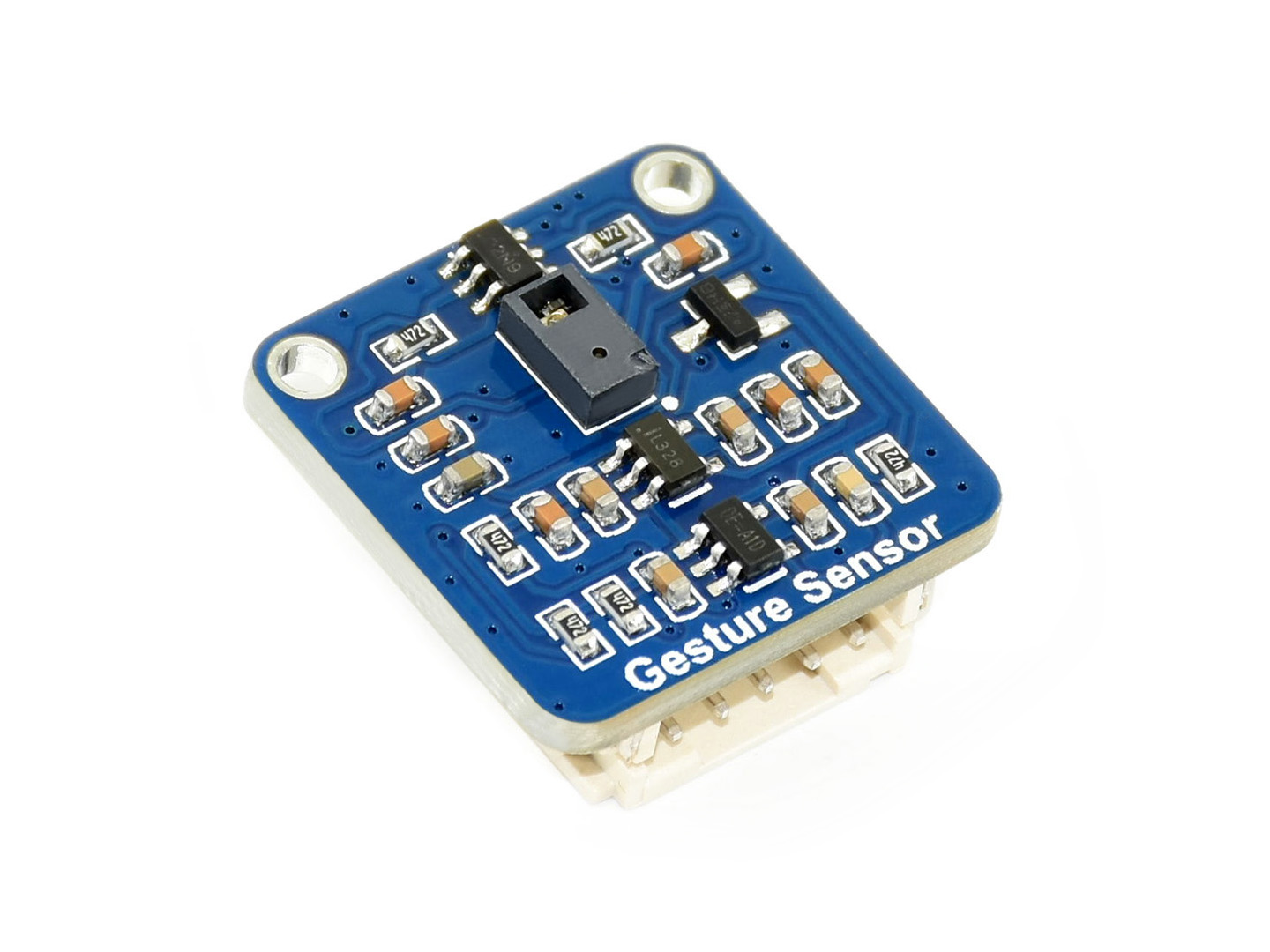

产品图片

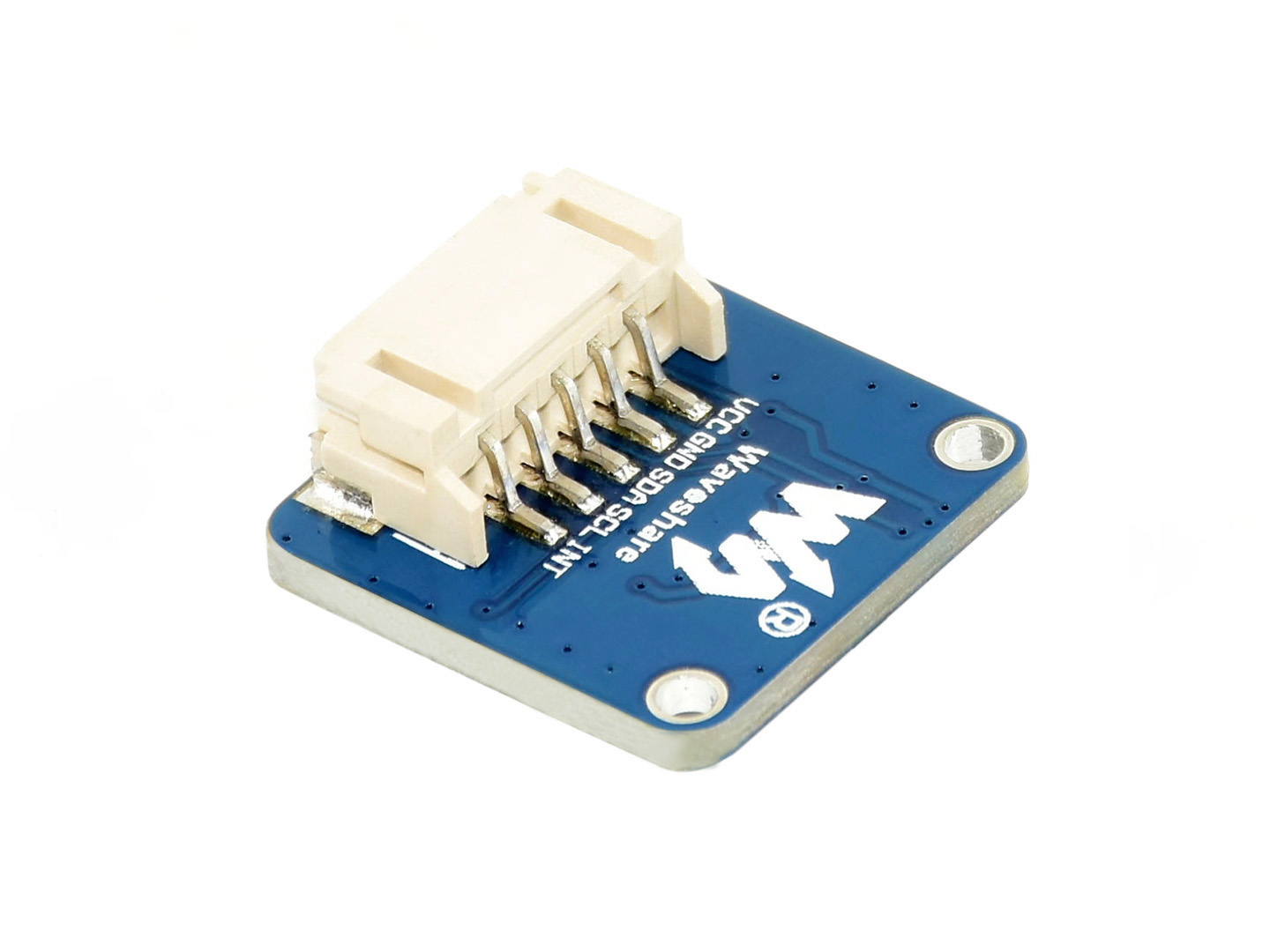

接口定义

功能引脚 I2C接口
VCC 电源正,可接入3.3V/5V供电
GND 电源地
SDA I2C数据线
SCL I2C时钟线
INT 中断输出引脚,可接I/O口

外形尺寸

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/PAJ7620U2_Gesture_Sensor

配置清单

  1. PAJ7620U2 Gesture Sensor × 1
  2. PH2.0 5PIN连接线 × 1
