STM32开发板 Open103V
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!


STM32开发板Open103V是一块以STM32F103VET6为主控芯片的开发板,它带有丰富的扩展接口,支持各类外围模块的接入。

资源简介

STM32开发板 Open103V

    [ 芯片简介 ]

  1. STM32F103VET6
    STM32功能强大,下面仅列出STM32F103VET6的核心资源参数:
    内  核:Cortex-M3 32-bit RISC;
    工作频率:72MHz,1.25 DMIPS/MHz;
    工作电压:2-3.6V;
    封  装:LQFP100;I/O口:80;
    存储资源:512kB Flash,64kB RAM;
    接口资源:3 x SPI,5 x USART,2 x I2S,2 x I2C;
         1 x FSMC,1 x LCD,1 x SDIO,1 x USB,1 x CAN;
    模数转换:3 x AD(12位,1us,分时16通道),2 x DA(12位);
    调试下载:支持JTAG/SWD接口的调试下载,支持IAP。
  2. 74LVC139
    用于将 FSMC 扩展为多个位选引脚,以让FSMC能同时接入更多的设备,例如同时接入LCD与NAND FLASH等。
  3. AMS1117-3.3
    3.3V稳压器件。

    [ 其它器件简介 ]

  1. "5V DC"或"USB"供电选择开关
    切换到上面,选择5V DC供电;
    切换到下面,选择USB供电。
  2. 电源LED
  3. 用户LED
    便于I/O输出测试或显示程序运行状态。
  4. 复位按键
  5. 用户按键
    便于I/O输入测试或控制程序运行状态;
  6. 摇杆
    上、下、左、右、按下,共5个状态。
  7. 32.768K晶振
    可供内置RTC使用,或用以校准。
  8. 8M晶振
    可通过倍频设置,令主频为72M。

    [ 模块接口简介 ]

  1. SDIO接口
    方便接入Micro SD模块,SDIO接口读写SD卡的速度相比SPI接口快的多。
  2. 8-Bit I/O接口
    方便接入按键模块、电机模块等。
  3. CAN接口
    方便接入CAN模块。
  4. SPI1 / SPI2接口
    方便接入SPI模块,如FLASH AT45DBXX、SD卡、MP3模块等。
    方便接入AD、DA模块,因为SPI1复用了AD、DA功能。
  5. I2C1 / I2C2接口
    方便接入I2C模块,如I/O扩展芯片PCF8574、EEPROM AT24CXX模块等。
  6. FSMC接口(8BIT FSMC)
    方便接入NandFlash、Ethernet模块等。
  7. FSMC+SPI接口(16BIT FSMC + SPI)
    方便接入LCD + 触摸屏模块。
  8. ONE-WIRE接口
    方便接入ONE-WIRE器件(TO-92封装),如温度传感器DS18B20、电子注册码DS2401模块等。
  9. PS/2接口
    方便接入PS/2键盘或鼠标。
  10. USART1接口
    方便接入RS232、RS485、USB TO 232模块等。
  11. USART2接口
    方便接入RS232、RS485、USB TO 232模块等。
  12. USB接口
    可与PC机进行USB通信。

    [ 其它接口简介 ]

  1. 5V DC接口
  2. 5V与3.3V电源输入输出接口
    常用于对外供电,或与用户板进行共地处理。
  3. MCU引脚接口
    引出所有引脚,方便与外设进行I/O连接。
  4. JTAG/SWD接口
    支持下载与调试。


  5. [ 跳线说明 ]

  6. BOOT选择跳线
    可设置BOOT0、BOOT1的状态。
  7. USB使能跳线
    短接跳线:使PC机能检测并提示USB的接入;
    断开跳线:不启用以上功能。
  8. PS/2接口跳线
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
  9. 用户LED跳线
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
  10. VBAT选择跳线
    短接跳线:采用系统供电;
    断开跳线:可将VBAT接入外部电源,如电池。
  11. VREF选择跳线
    短接跳线:VREF+/VREF-分别接入VCC/GND;
    断开跳线:可自定义VREF+/VREF-。
  12. 74LVC139选择跳线(用于控制FSMC的片选)
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义。

主控板及其扩展性图展

STM32开发板 Open103V
Open103V侧面图
STM32开发板 Open103V
Open103V接入带触屏LCD
STM32开发板 Open103V
Open103V接入ST-LINK
STM32开发板 Open103V

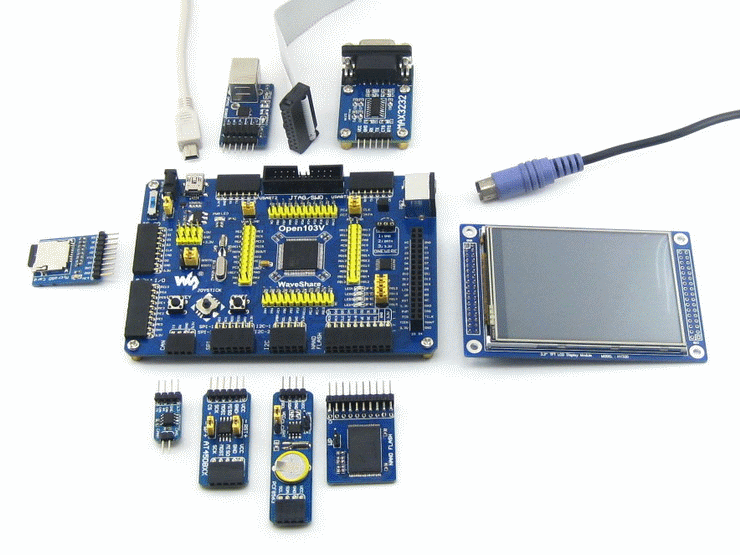

Open103V接入各类外围模块

Open103V μC/OS-II示例1

Open103V μC/OS-II示例2

Open103V μC/OS-II示例3

Open103V μC/OS-II示例4

接入RS232 Board

接入USB UART Board

接入RS485 Board

接入CAN Board

接入Ethernet Board

接入SL811 USB Board

接入VS1003B MP3 Board

接入NRF24L01 RF Board

接入8 Push Buttons

接入5 IO Keypad

接入AD Keypad

接入Test Board

接入EEPROM Board

同时挂多个I2C模块

接入DataFlash Board

接入Micro SD Storage Board

接入NandFlash Board

接入任意自定义模块,随心搭配
相关说明:
本产品实际配备什么模块,须参考本产品详细配置。(以上图片只表明本产品可以支持该类模块,而不代表配备它们)
本产品实际如何接入模块,需根据本产品实际情况。(以上图片可能引自Open系列其它产品,接入方法仅供参考)

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板
相关说明:
模块的接口具有高度统一性,它们在设计时也考虑了与Open系列主控板的兼容性,因而具备了超强的移植性。
截至2014.05,适合接入Open系列主控板的外围模块已超过30个(各个Open主控板功能不同,适合接入的模块也不尽相同)。
我们将陆续推出:各类传感器,测距、电机、GSM、3G模块等。

Open系列开发板简介

STM32开发板 Open207Z

玩转你的STM32变形金刚,召集你的Cortex-M0 / M3 / M4 / M7战队,建立你的嵌入式战线,缔造你的电子王国!从这里开始!

市面上大部分开发板的局限性在于它们不具开放性,不够模块化,因而限制了其移植性,扩展性,限制了其应用。
实际上,硬件开发系统可以学习软件工程的设计理念 --开放化,模块化,接口化。
以便让它具备“可移植”,“易扩展”等优越性,以便让它能像软件一样,一次设计,到处使用。

我们决定做一些真正优秀的开发系统,决定将它们更“一般化”,以让它们发挥出更强的威力。

基于以上设计理念的驱动,我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法,真正适用于用户的学习、研发!

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点:

为初学者而生:

  • 模块化的设计:需要使用什么模块,则接入什么模块,系统简单明了,亦可单独研究各个模块,便于初学者快速入门;
  • 开放性的设计:整个系统高度开放,采用接入式连接,避开了连线的复杂性,避免了由于错误连线导致无法成功调试的可能性;
  • 明了的标识与方便的接口:使得初学者可以简便的使用MCU的所有资源,完成各项入门实验。
为开发者而造:
  • 模块化的设计:需要使用什么模块,则接入什么模块,系统目标明确,亦可移植各个模块到其它系统,便于开发者快速开发;
  • 开放性的设计:整个系统高度开放,所有I/O开放,开发不受限制。用户亦可自行设计模块,简便的接入到系统。
  • 明了的标识与方便的接口:使得开发者可以轻松发挥MCU的所有资源,debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统,使用它作为产品的初期评估系统,有效减少你的重复劳动,快速开发出你的目标产品。

敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

Open系列开发板优势

各项参数 说明
功能性 功能强大,不断升级! 我们将持续提供常用功能外围模块。外围模块持续更新,系统功能不断升级。
你可以亲力设计属于你的外围模块。量身定做你的外围,倾情打造你的系统。我们需要的只是你的震撼。
开放性 资源开放,便于使用! 相对于传统开发板其封闭性的设计,开放性的设计带来以下优点:
可以接入用户需要的模块,而不是已经限定的模块;不接入模块,不占用I/O,而不是已经占用大量I/O。
模块化 分块设计,持续更新! 如软件设计般设计硬件,对功能进行划分,将它们模块化、接口化,便于“调用”。
如软件般,一次设计,到处使用。可用于产品的初期快速评估,避免重复劳动。
移植性 支持移植,加速开发! 各个模块可从系统分离,接入到其它系统,便于产品的初期快速评估。模块化的设计带来的是超强的移植性,各个模块可以接入其它MCU(如PIC、AVR、51等)或ARM(如ARM Coretex-M0、ARM7等)。
扩展性 接口丰富,利于扩展! 包括ONE-WIRE,I2S,I2C,SPI,USART,USB,CAN,Ethernet,SDIO,PS/2,FSMC接口等。(各Cortex-M0/M3/M4 Open主控板的MCU不同,功能不同,所以,不一定都带上述所有接口)
易用性 接入设计,易于使用! 模块通过接口直接接入系统,灵活的同时做到了易用,让你从学习爽到开发:
对比资源开放的 实验仪类开发板 ,不需连线,便于学习。对比资源封闭的 集成型类开发板 ,不易受限,利于开发。
软件 附送常用模块C语言驱动程序,提供μC/OS-II示例程序。
教程 给出各类软硬件设计教程,方便用户快速入门STM32 Cortex-M0 / M3 / M4。
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

JTAG/SWD接口定义

特别说明:
  1. 本产品支持下载程序!STM32支持UART BOOT LOAD,主控板接入 USB UART模块 ,即可进行程序下载!
  2. 本产品不自带仿真调试!需接入仿真器才能进行仿真调试!( 仿真器 需另行购买)

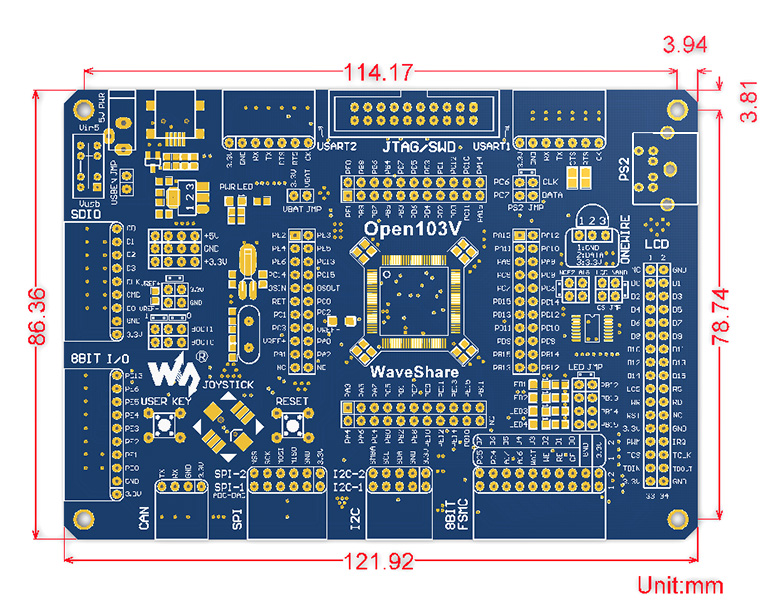

产品尺寸

开发板

产品资料

包括如下内容:

  • 原理图
  • 示例程序(C程序、μC/OS-II)
  • STM32开发软件(KEIL等软件)
  • STM32器件手册
  • STM32开发资料
资料路径:www.waveshare.net/wiki/Open103V

详细配置

标准版配置

  1. Open103V开发板 x1
  2. PL2303 USB UART Board (mini) x1
  3. USB连接线 (mini) x1
  4. 4PIN实验连接线 x2
  5. 2PIN实验连接线 x2
  6. 5V电源适配器 x1
  7. 软件光盘 x1
