OV5640摄像头模块B型 500万像素 鱼眼 广视角

控制接口:SCCB 兼容I2C
价格
原价
型号
OV5640 Camera Board (B)
SKU
13930
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【自我介绍】
我是基于OV5640的摄像头模块,500万像素,图像分辨率高达2592x1944。
我长着鱼眼,有着170度的开阔视野。

【我的参数】
  • 像       素:500万
  • 分  辨  率:2592x1944
  • 感光芯片:OV5640
    • 采用1.4um x 1.4um像素OmniBSI技术,高灵敏度、低串扰、低噪音
    • 支持自动曝光、自动白平衡、自动消除灯光条纹、自动黑电平校准和自动带通滤波器等功能
    • 支持色饱和度调节、色调调节、gamma校正、锐度和镜头校准等
    • 支持图像缩放、平移和窗口设置
  • 摄  像  头:
    • CCD尺寸:1/4英寸
    • 光圈(F):2.5
    • 焦距(Focal Length):2.0mm
    • 视场角(Diagonal):170度(鱼眼)
  • 输出格式:
    • YUV(422/420)/YCbCr422
    • RGB565/555/444
    • CCIR656
    • RAW RGB
    • Compressed Data
  • 工作电压:3.3V
  • 控制接口:SCCB(兼容I2C)
  • 数据接口:DVP 8位
  • 尺       寸:35.70mm × 23.90mm

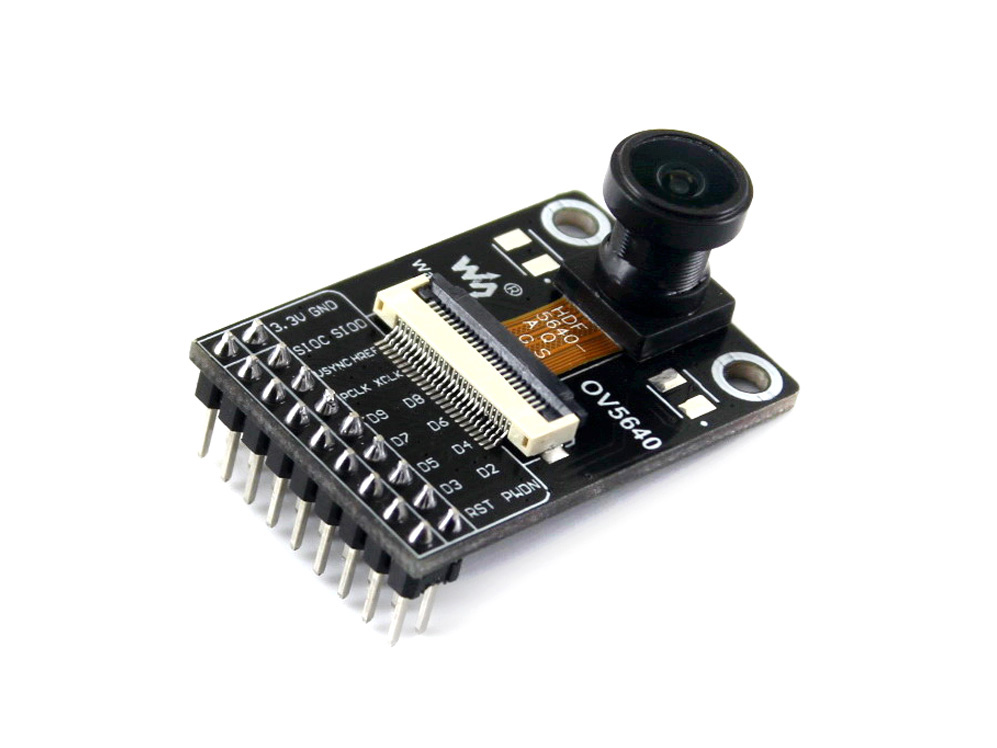

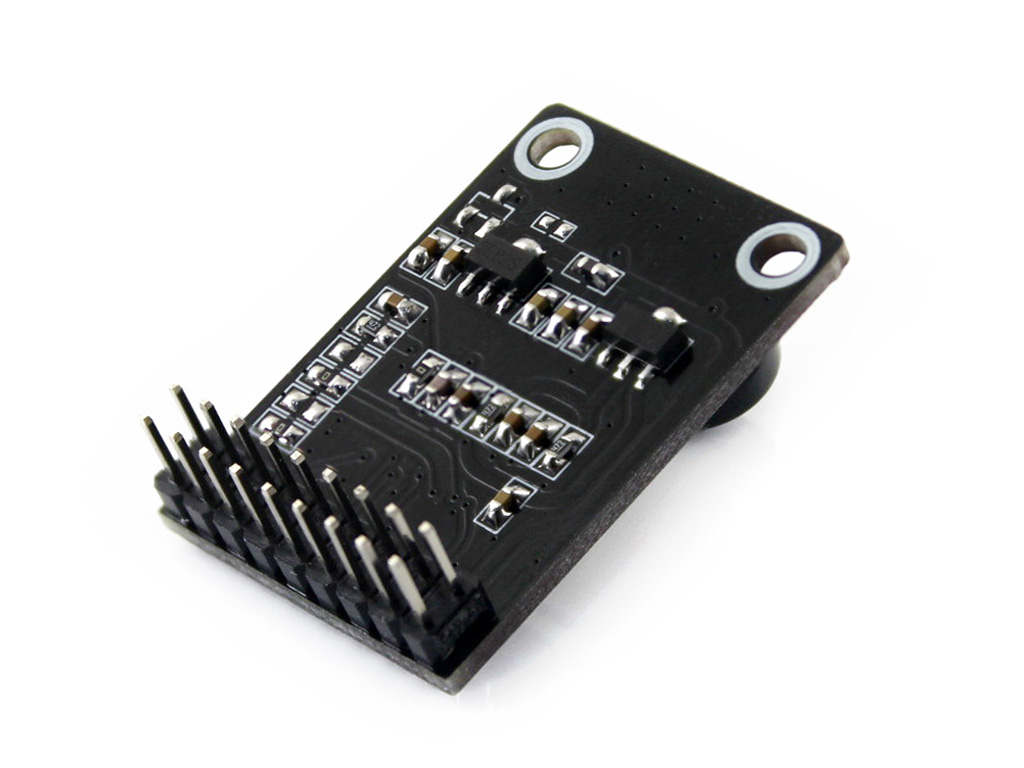

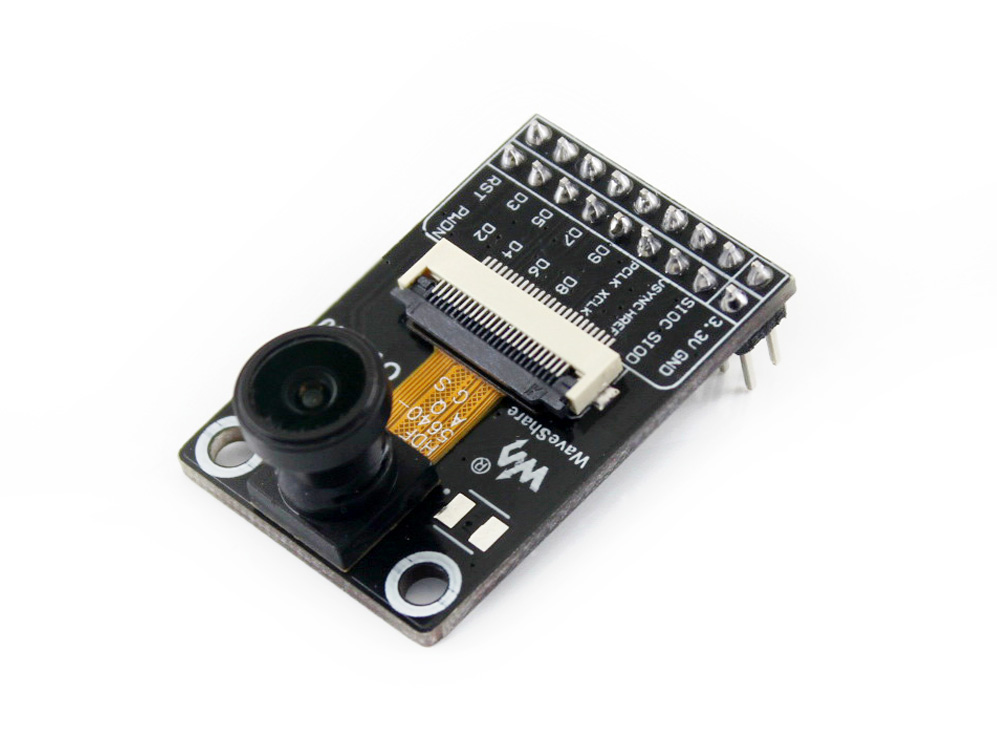

产品图片

产品选型

型号 像素 模组 最高分辨率 尺寸(mm) 特点
OV5640 Camera Board (A) 500万 OV5640 QSXGA  2592x1944 35.7x23.9 高性价比
OV5640 Camera Board (B) 500万 OV5640 QSXGA  2592x1944 35.7x23.9 鱼眼 170度超广视角
OV5640 Camera Board (C) 500万 OV5640 QSXGA  2592x1944 35.7x23.9 自动对焦 闪光灯
OV2640 Camera Board 200万 OV2640 UXGA 1622X1200 35.7x23.9 较低价
OV9655 Camera Board 130万 OV9655 SXGA 1280x1024 35.7x23.9 较低价
OV7670 Camera Board (B) 30万 OV7670 VGA 640x480 35.2x34.3 低价

产品尺寸

产品资料

资料包括:

  • 电路原理图
  • 示例程序(STM32F4和STM32F7)
  • 用户手册

下载路径: www.waveshare.net/wiki/OV5640_Camera_Board_(B)_

配置清单

  1. OV5640 Camera Board (B) × 1
