工业级多接口隔离型转换器,支持 USB / RS232 / RS485 / TTL

稳定、可靠,电源隔离、数字隔离、TVS 保护电路,铝合金外壳
价格
原价
型号
Multibus Converter
SKU
21411
品牌
Waveshare
价格参考
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

工业级隔离型转换器

多协议多类型转换

工业级 4 路 USB 集线器主图

产品特性

Multibus Converter 是一款工业级 USB / RS232 / TTL 转 RS232 / 485 / TTL 隔离型多协议转换器,内置电源隔离、数字隔离和 TVS 等保护电路。操作简单,可适用于各种通信要求较高的工控设备或应用。

  • USB 采用原装 FT232RL,高速通信稳定、可靠、兼容性好
  • 板载过压、过流保护电路(主机端的两个电源之间没有任何保护)
  • 板载一体式电源隔离,可提供稳定的隔离电压,隔离端无须额外供电
  • 板载一体式数字隔离,可进行信号隔离,可靠性高、抗干扰强、功耗低
  • 板载 TVS(瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
  • 板载自恢复保险丝和保护二极管,可确保电流和电压稳定输出,防过流过压,提高抗冲击能力
  • 板载 TTL 串口 3.3V 和 5V 电平转换电路,用户可通过开关切换 B 端 TTL 通信电平
  • 铝合金外壳,表面使用氧化磨砂处理,牢固耐用
工业级 4 路 USB 集线器主图

产品参数

产品类型 工业级隔离型多协议转换器
通信速率 300 ~ 921600bps(注:RS232 转 RS232 为  300~600000)
A 端 USB 接口 工作电平 5V
接口形式 USB-B 型接口
接口保护 200mA 自恢复保险丝,隔离输出
RS232 接口 接口形式 DB9 公头
接口保护 TVS 管保护,浪涌和静电保护
传输模式 点对点
TTL(UART)接口 工作电平 5V
接口形式 接线端子
接口引脚 TXD、RXD、GND、5V
接口保护 提供钳位保护二极管,防过压负压,抗冲击干扰
B 端 RS485 接口 接口形式 接线端子
接口引脚 A+、B-、GND
方向控制 硬件自己判断
接口保护 提供防雷、浪涌和静电保护
传输模式 点对多(至多 32 个节点,16 个节点以上建议加中继器)
RS232 接口 接口形式 DB9 公口
接口保护 TVS 管保护,浪涌和静电保护
传输模式 点对点
TTL(UART)接口 工作电平 3.3/5V
接口形式 接线端子
接口引脚 TXD、RXD、GND
接口保护 提供钳位保护二极管,防过压负压,抗冲击干扰
使用环境 温度范围 -25℃ ~ 85℃
湿度范围 5%RH ~ 95%RH
操作系统 Windows 10 / 8.1 / 8 / 7 / XP
使用注意 同一时间主机端与发送端只能有一组设备进行完整的通信。

接口说明

工业级 4 路 USB 集线器多重保护电路

多协议多类型转换

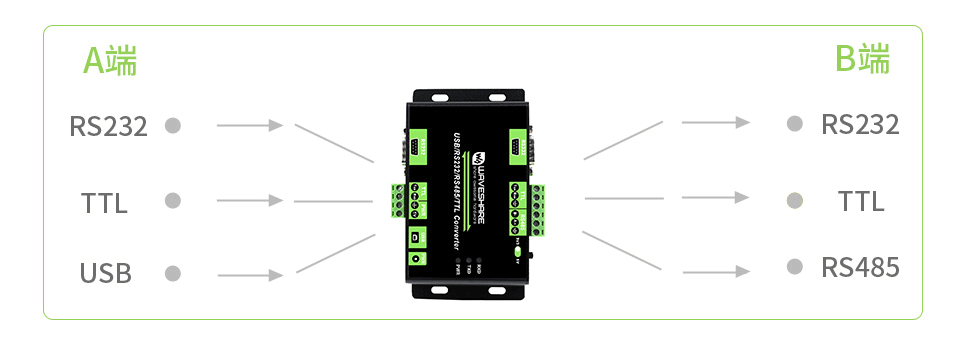

A 端接口转换为 B 端接口时

工业级 4 路 USB 集线器多重保护电路

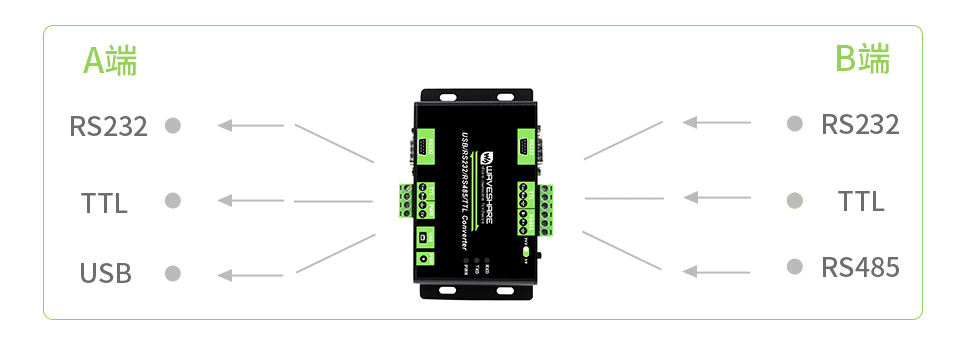

B 端接口转换为 A 端接口时

工业级 4 路 USB 集线器多重保护电路

A 端接口不能与 A 端接口进行通信,B 端接口不能与 B 端接口进行通信
A 端接口不能同时进行发送,但是可以同时进行接收
B 端接口不能同时进行发送,但是可以同时进行接收

接口引脚说明

工业级 4 路 USB 集线器工业级 USB HUB 芯片

工作状态指示灯

板载 3 个 LED 指示灯,方便查看电源和信号收发状态

工业级 4 路 USB 集线器工业级 USB HUB 芯片 工业级 4 路 USB 集线器工业级 USB HUB 芯片

铝合金磨砂外壳

产品使用铝合金材质,并经过氧化磨砂处理
牢固耐用,颜值与手感更好

工业级 4 路 USB 集线器产品尺寸

产品尺寸

工业级 4 路 USB 集线器产品尺寸
