树莓派电机驱动板 - I2C接口 2路直流电机

工作高效 不易发热 预留I2C接口 (提供BCM2835、wiringPi与python例程)
价格
原价
型号
Motor Driver HAT
SKU
15364
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

TB6612FNG MC33886
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】

我是专为树莓派而设计的电机驱动板,使用I2C接口控制,可同时驱动2路直流电机,是你DIY 智能小车的不错选择。

【我的特点】
  • 基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板、旭日 X3 派、VisionFive2
  • I2C接口控制,通过改变5个地址跳线可以同时接多达32个模块
  • 板载PCA9685芯片,可输出12位硬件PWM控制电机转速
  • 板载TB6612FNG双H桥电机驱动芯片,工作高效,不易发热
  • 板载5V稳压芯片,输出可达3A电流,可通过VIN端子接入电池供电
  • 预留I2C控制接口,方便接入其他主控板
  • 提供完善的配套资料手册(提供BCM2835、wiringPi与python例程)
【我的参数】
  • 供电电压:6V~12V(VIN端子)
  • 逻辑电压:3.3V
  • PWM驱动芯片:PCA9685
  • 控制接口:I2C
  • 电机驱动芯片:TB6612FNG
  • 产品尺寸:65mm × 30mm
  • 过孔直径:3.0mm

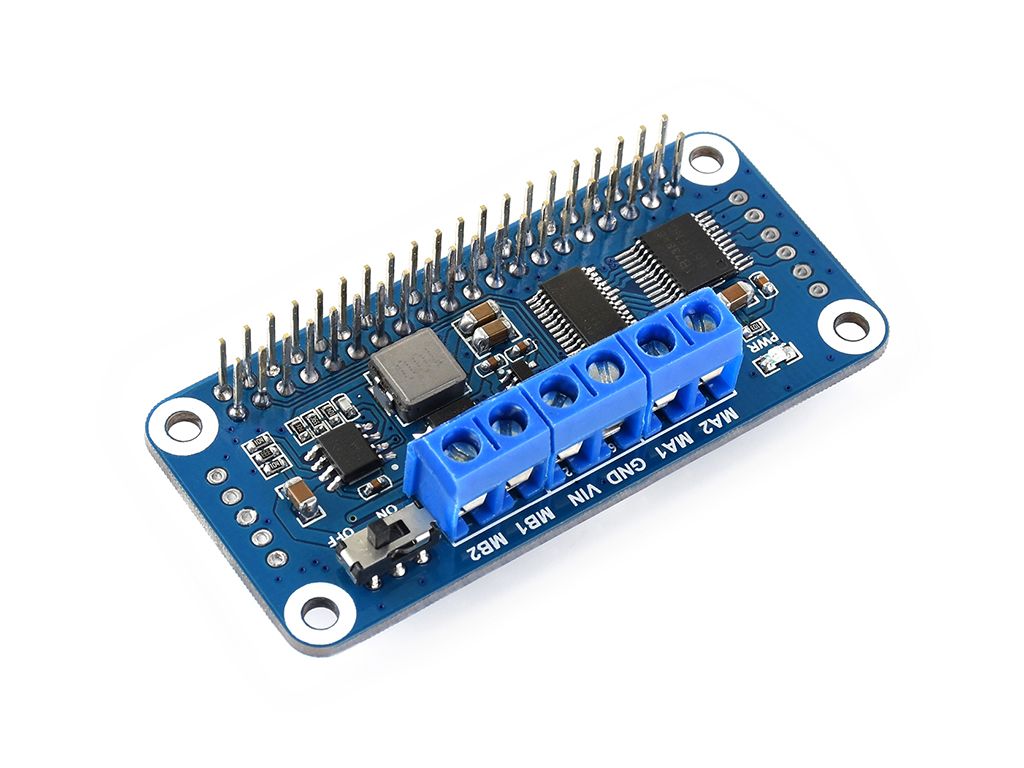

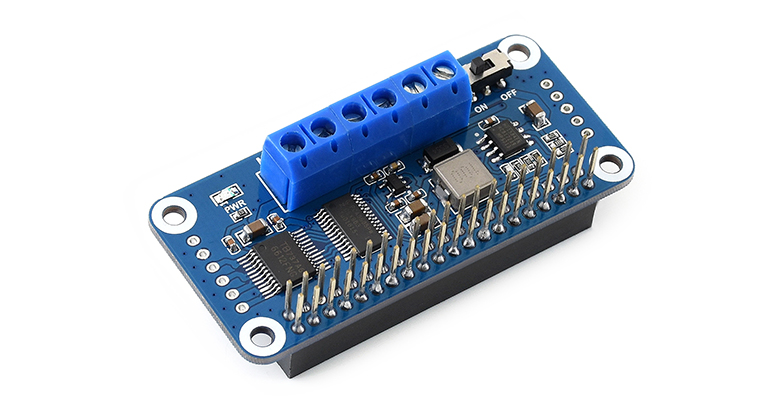

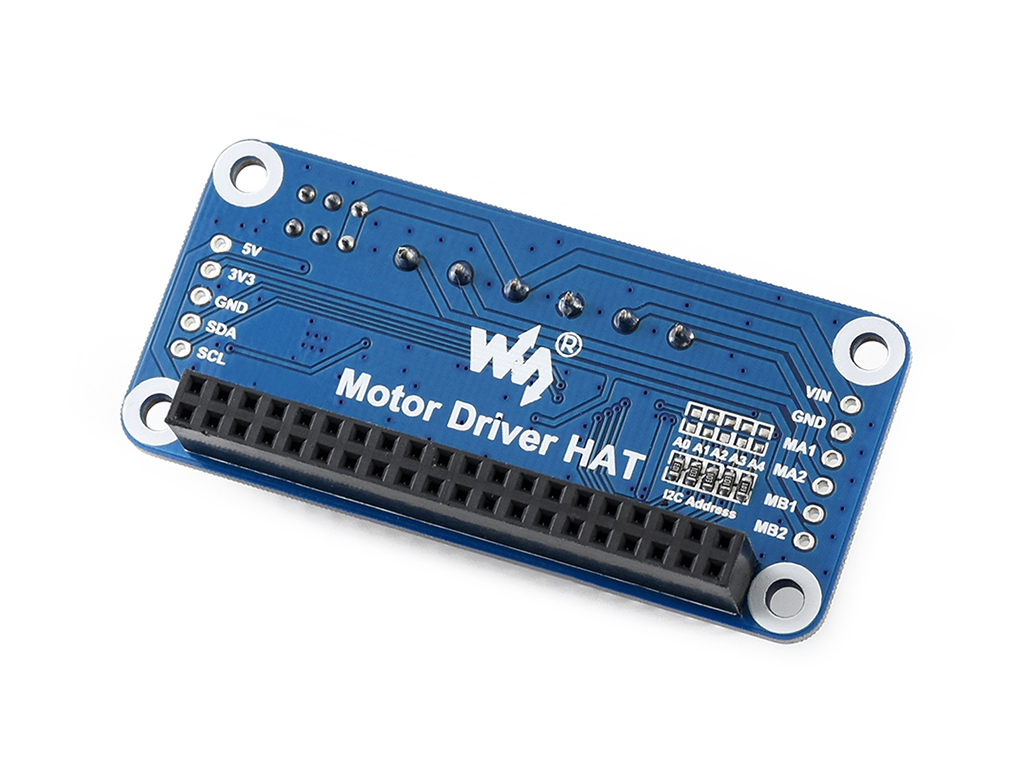

产品图片

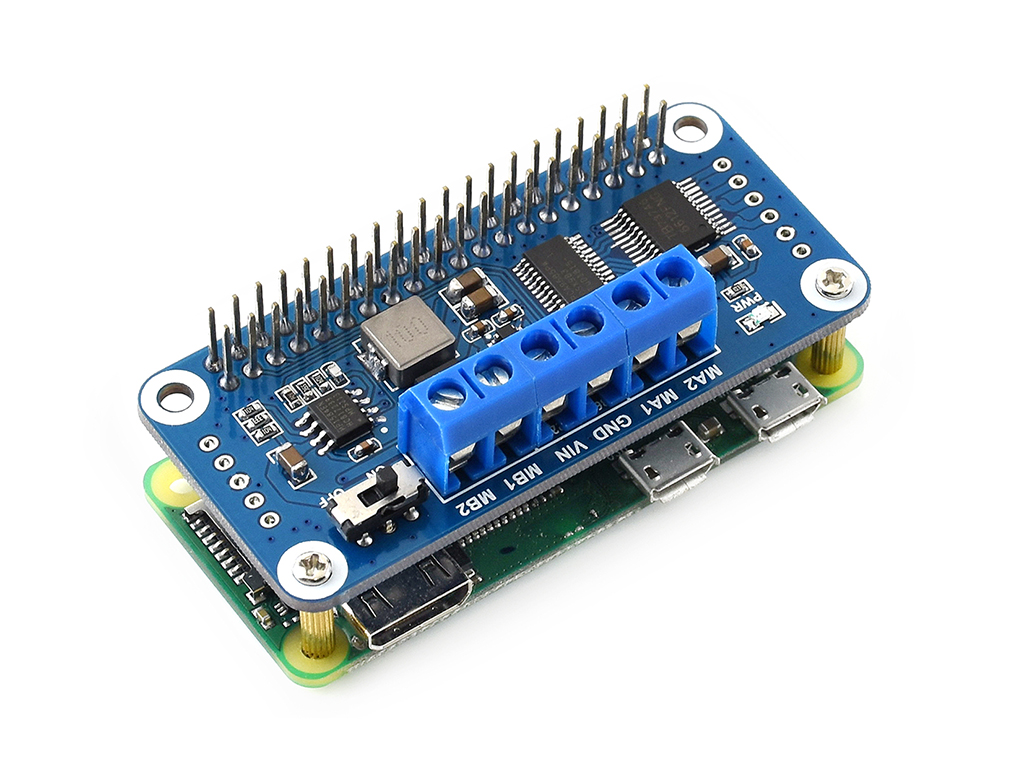

注意 :本产品不包括示意图中的树莓派,如有需要,请另行购买。

外形尺寸

Motor-Driver-HAT尺寸

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

路径: www.waveshare.net/wiki/Motor_Driver_HAT

详细配置

  1. Motor Driver HAT ×1
  2. RPi铜柱包(2PCS套) ×1
