电机驱动模块 驱动板 L293D 双桥芯片

可同时驱动两路直流电机或一路步进电机

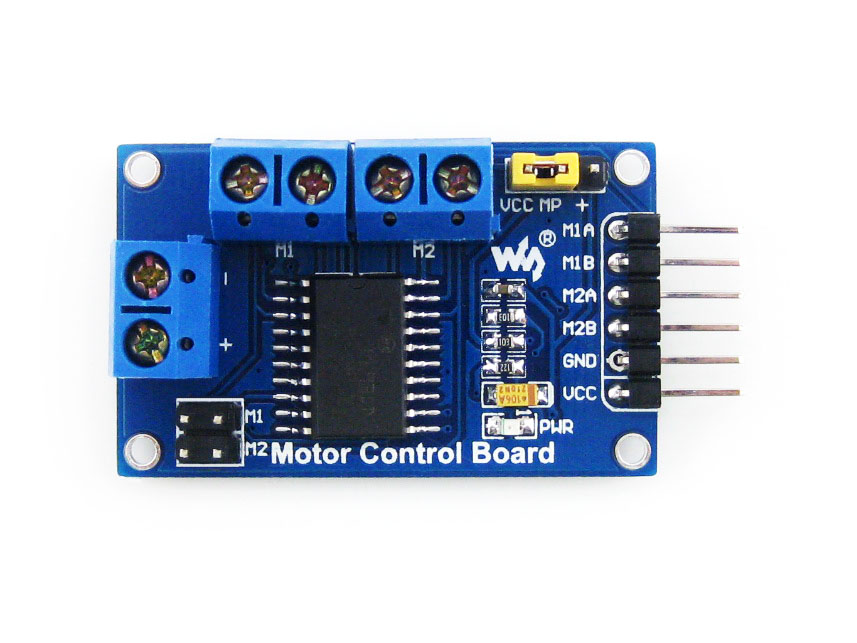

型号 Motor Control Board

SKU 9208

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

产品特性:

  • 电机驱动采用L293D,它是一款双桥驱动芯片,可同时驱动两路直流电机或一路步进电机,输出电流可达600mA,峰值输出电流可达1.2A,内部自带ESD保护
  • 模块工作电压5V,电机的驱动电压范围为4.5V-36V
  • 接线柱输出,方便连接电机
  • 模块尺寸:43mm*27mm
  • 固定孔尺寸:2mm
  • 存储温度:-25℃~ +130℃

接口说明:

  • M1A/M1B:接单片机的数字IO口,控制一路电机正反转
  • M2A/M2B:接单片机的数字IO口,控制另一路电机正反转
  • GND:接电源地
  • VCC:接5V电源

典型应用:

  • 驱动小型直流电机和四线步进电机

操作说明:

M1A/M2A M1B/M2B M1/M2
1 0 逆时针/顺时针
0 1 顺时针/逆时针
1 1 停止
0 0 停止

注:逆时针或顺时针旋转与电机的接入方式有关。

产品图片

产品资料

资料包括:

  • 电路原理图
  • 示例程序

下载路径: www.waveshare.net/wiki/Motor_Control_Board
