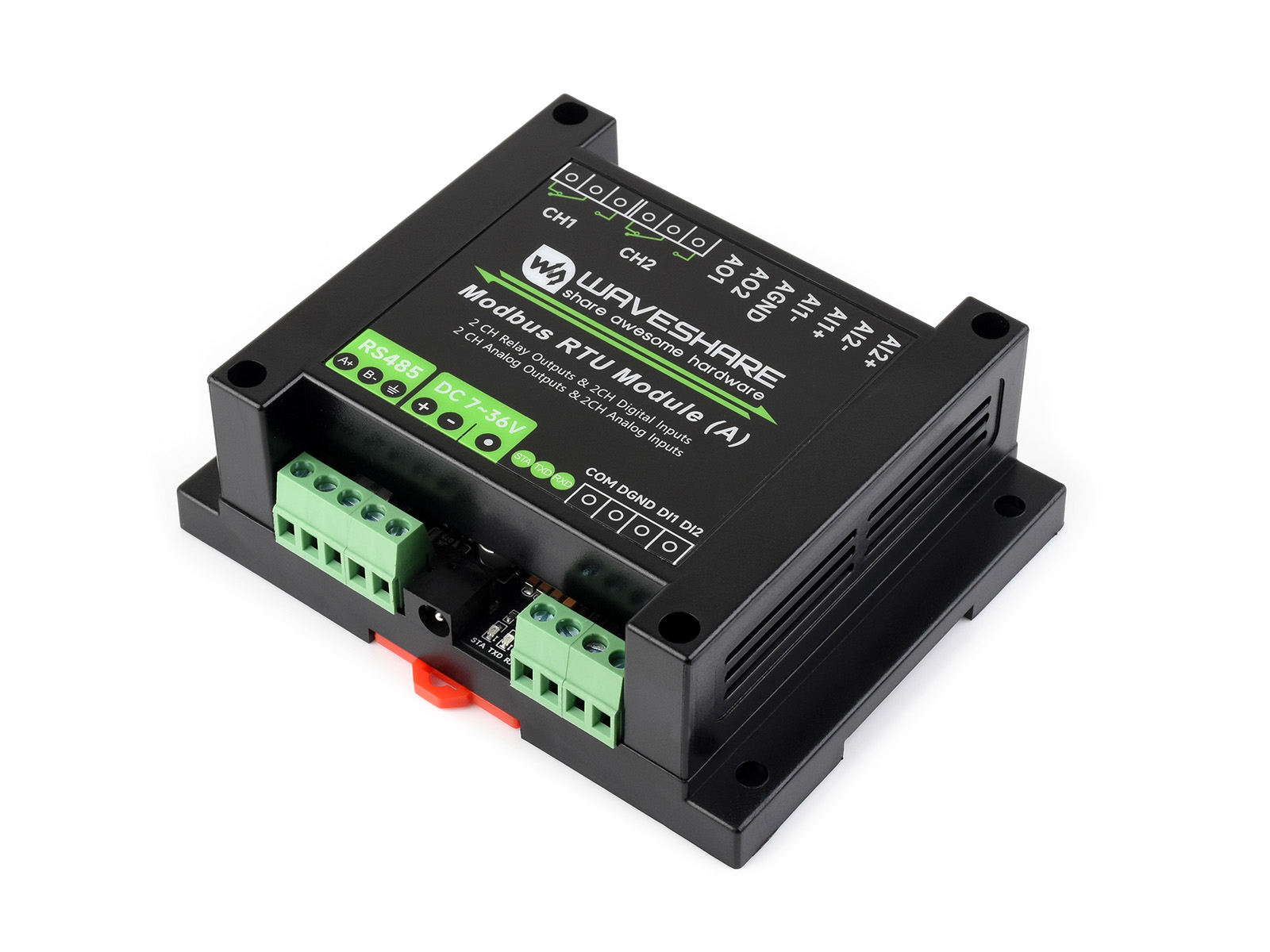

工业级Modbus RTU混合输入输出模块 带多种隔离保护电路 支持电压/电流采集 导轨式PC阻燃保护外壳 DC 7V ~ 36V宽电压供电
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}
工业级混合输入输出模块
2 路继电器输出 & 2 路数字输入 & 2 路模拟输出 (电流) & 2 路模拟输入
Modbus RTU 协议 | 带多种隔离保护电路 | DC 7V ~ 36V 宽电压供电
产品特性
本产品是一款工业标准混合输入输出模块，支持 2 路继电器输出、2 路数字输入、2 路模拟电流输出，以及 2 路模拟电流/电压输入。采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路。
- 支持 7V ~ 36V 宽电压供电，支持设置设备地址 (1 ~ 255)，以便通过 RS485 总线级联多个设备
- 支持电源隔离和磁耦隔离，可实现通讯部分的电源和信号双隔离，可靠性高、抗干扰能力强
- 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
- 开关量输入带双向光耦隔离，支持无源和有源开关量输入，内置去抖动算法，继电器支持开关输入联动模式或翻转模式控制
- 12 位高精度采集，多种量程输入模式，支持单端/差分输入，支持电压电流同时采集
- 采用高精度电阻，零漂移精密运算放大器，输出或采集数据更准确
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 导轨式 PC 阻燃保护外壳，安装便捷，使用更安全可靠
- 外置 3 个 LED 指示灯，方便查看 MCU 状态和信号收发状态
产品参数
| 供电电压 | 7V ~ 36V | |
|---|---|---|
| 通信接口 | RS485 | |
| 通信波特率 | 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 | |
| 默认通信格式 | 9600, N, 8, 1 | |
| Modbus 协议 | 标准 Modbus RTU 协议 | |
| RS485 地址设置 | 1 ~ 255 | |
| 继电器输出 | 继电器路数 | 2 路 |
| 触点类型 | 一常开、一常闭 | |
| 触点负载 | ≤10A 250V AC 或 ≤10A 30V DC | |
| 模拟输出 | 输出模式 | 2 路电流输出 |
| 分辨率 | 12 位，1μA | |
| 量程 | 0 ~ 20mA | |
| 输出精度 | ±0.03mA | |
| 数字输入 | 数字输入路数 | 2 路 |
| 有源输入范围 | 5V ~ 36V DC | |
| 输入类型 | 无源输入 / 有源输入 (NPN 型或 PNP 型) | |
| 隔离类型 | 双向光耦 | |
| 模拟输入 | 模拟输入路数 | 2 路 |
| 量程 | 0 ~ 10V/2 ~ 10V 0 ~ 20mA/4 ~ 20mA |
|
| 采样精度 | 12 位分辨率，精度 ≤3‰ | |
| 数据更新速率 | 31Hz | |
| 电流采样电阻 | 249Ω | |
| 指示灯 | STA: MCU 指示灯, MCU 正常工作时闪烁 TXD: 发送指示灯, 发送数据时灯亮 RXD: 接收指示灯, 接收数据时灯亮 |
|
基本功能

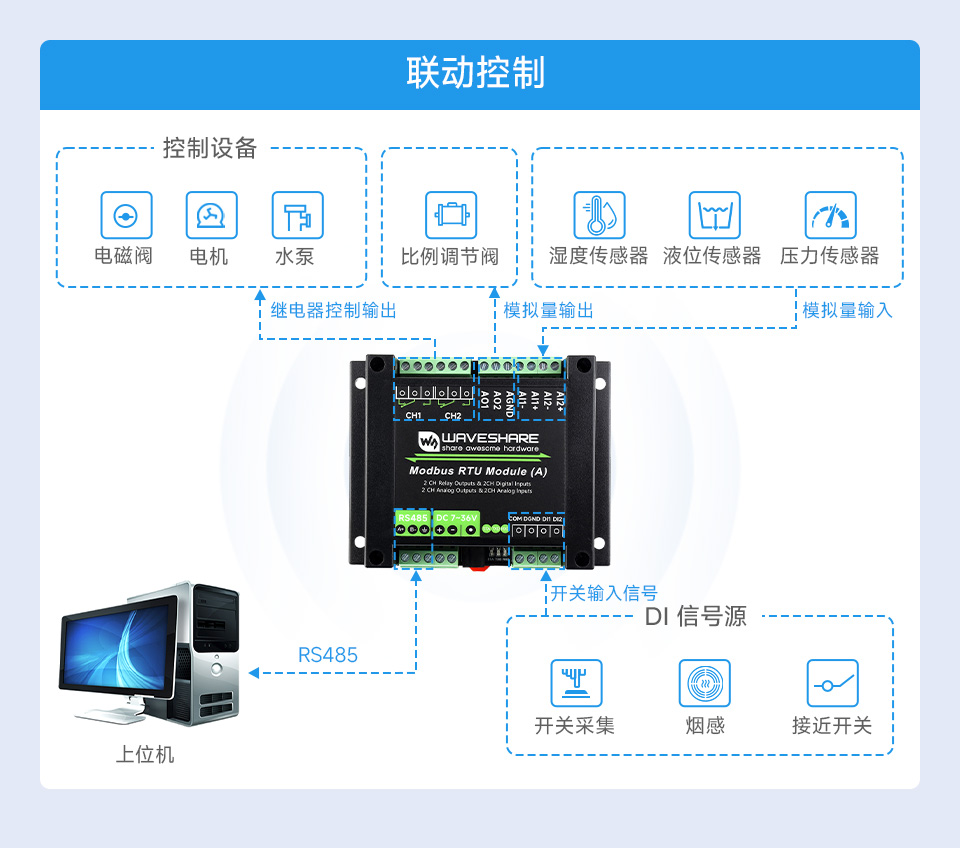

支持通过 RS485 发送 Modbus RTU 协议指令实现数字量和模拟量输出输入

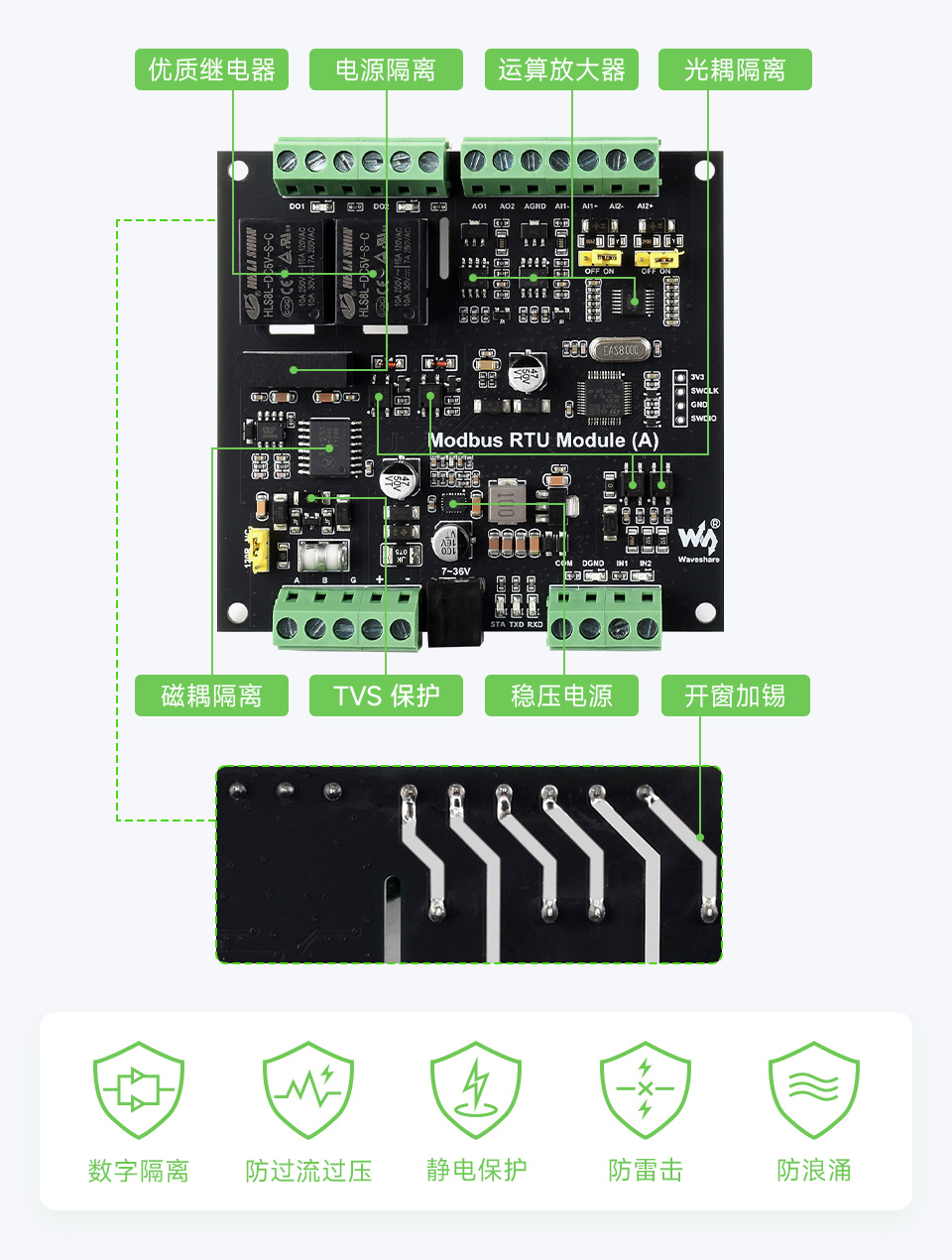

工业隔离保护
RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰能力强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，防过流防过压，提高抗冲击能力，适用于高要求的工业环境
接口简介

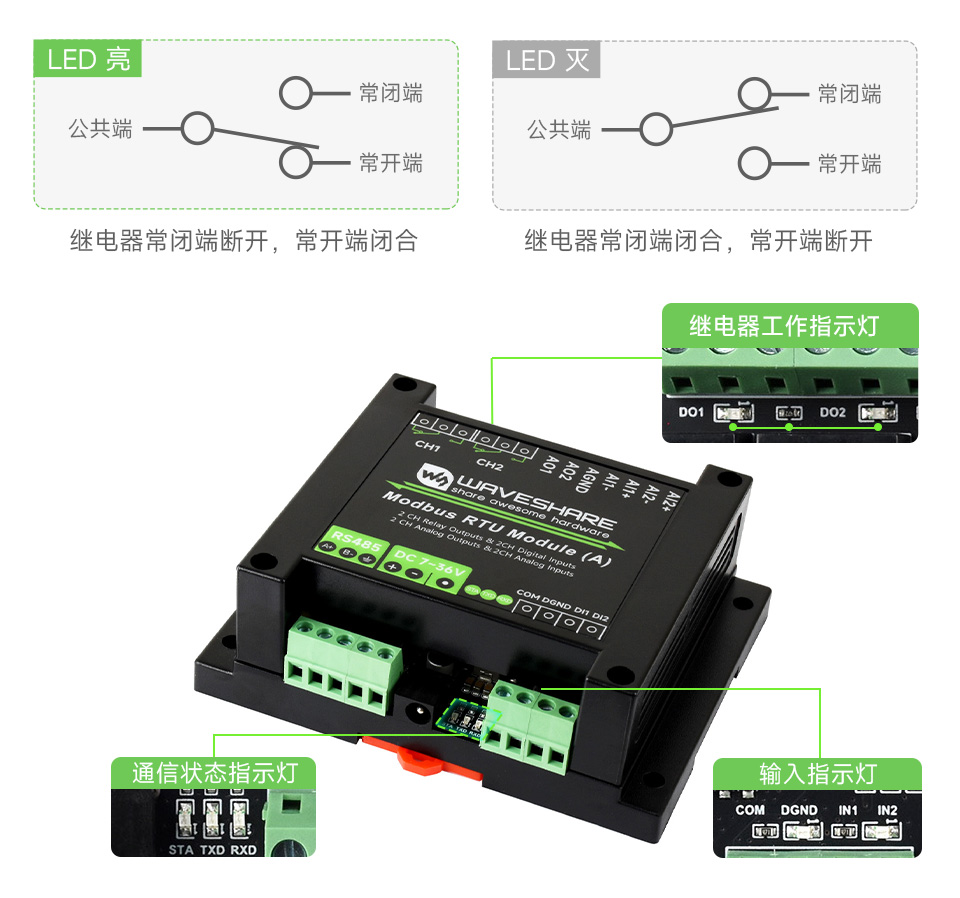

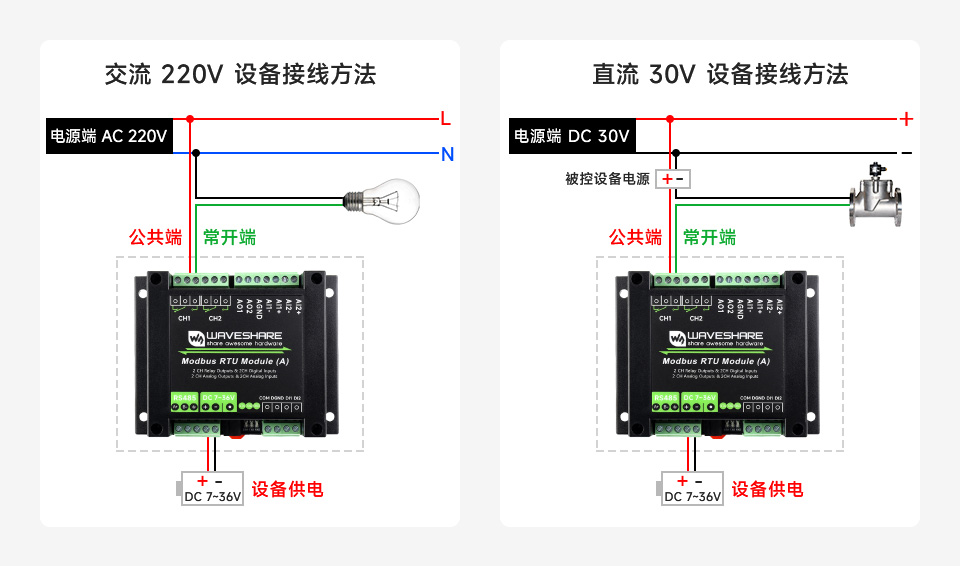

继电器连线
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备

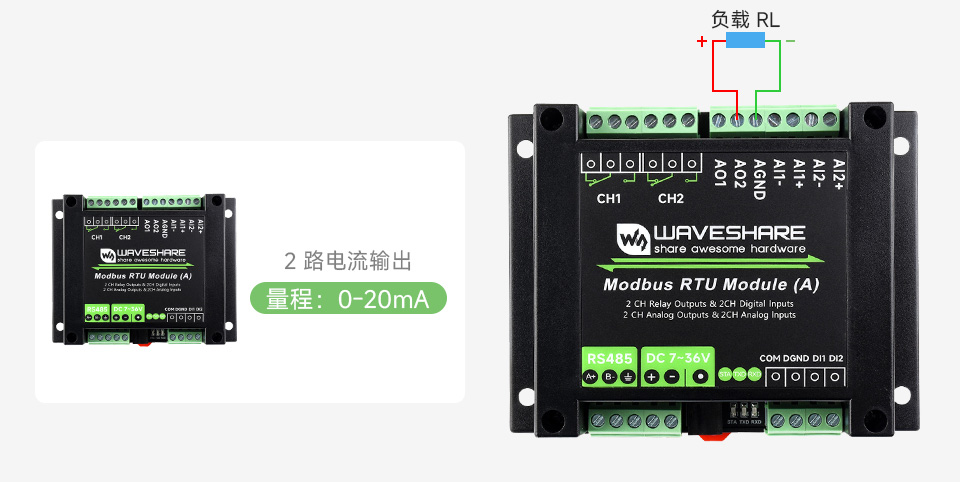

工业级高精度模拟量输出
2 路模拟量输出，12 位 DA 转换，高精度

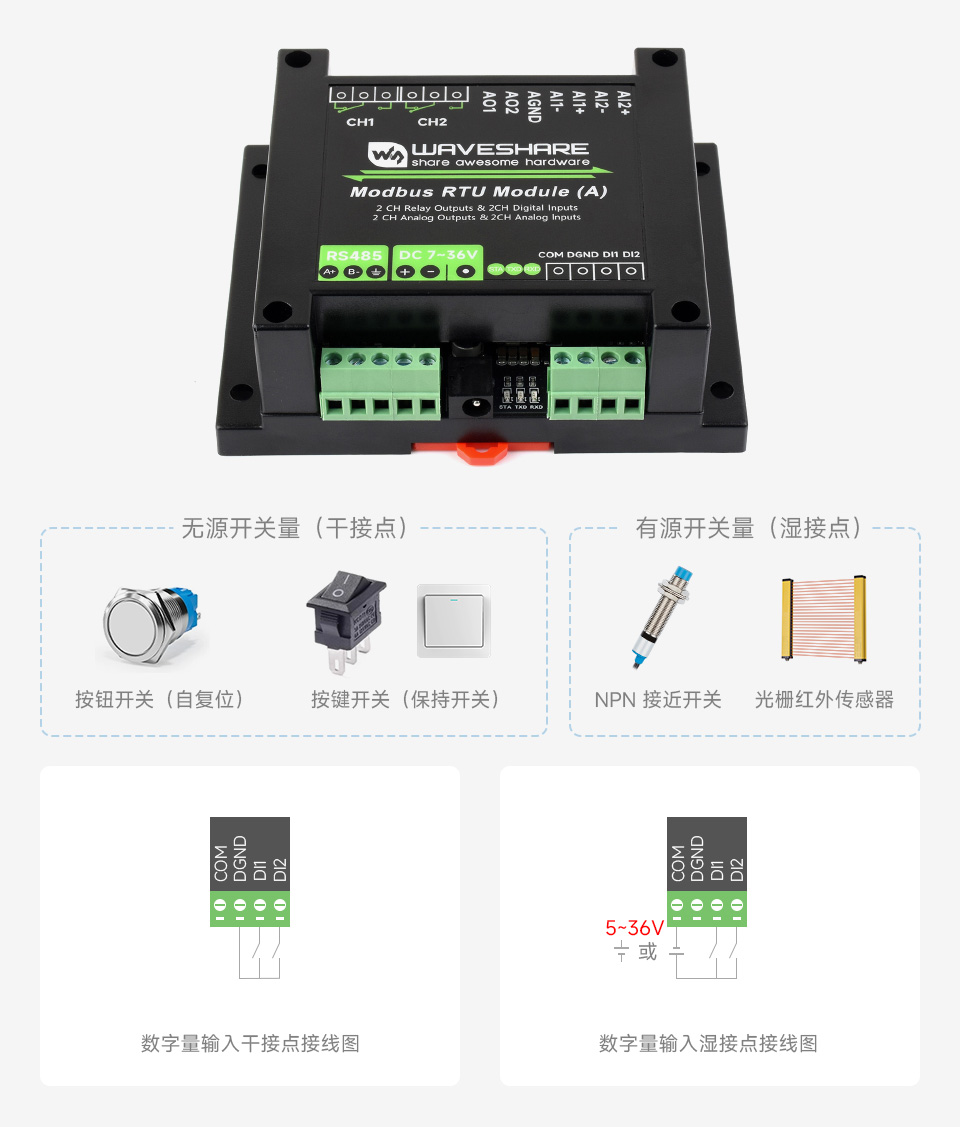

开关量输入
内置双向光耦隔离，支持无源开关量 (干接点) 和有源开关量 (湿接点) 输入

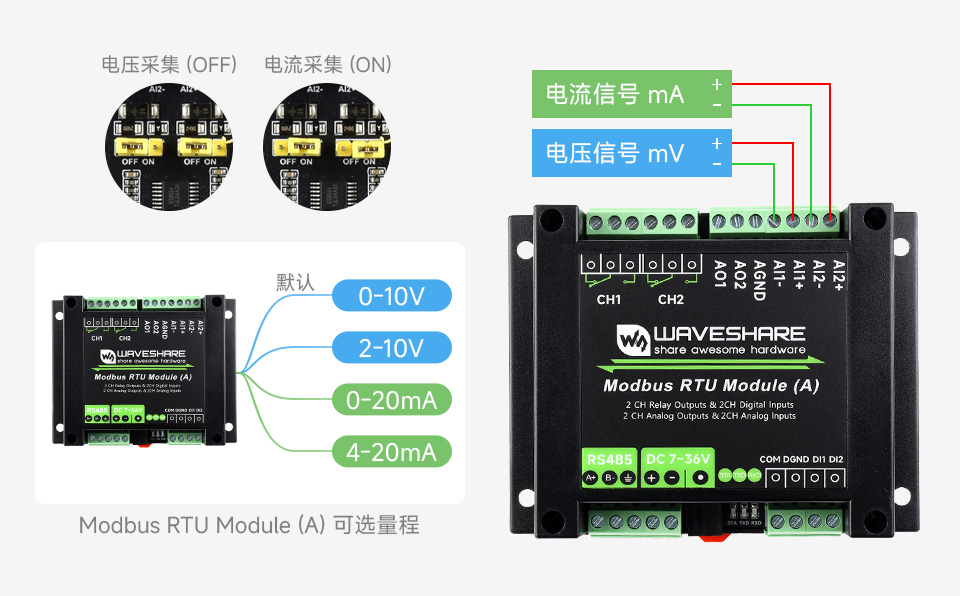

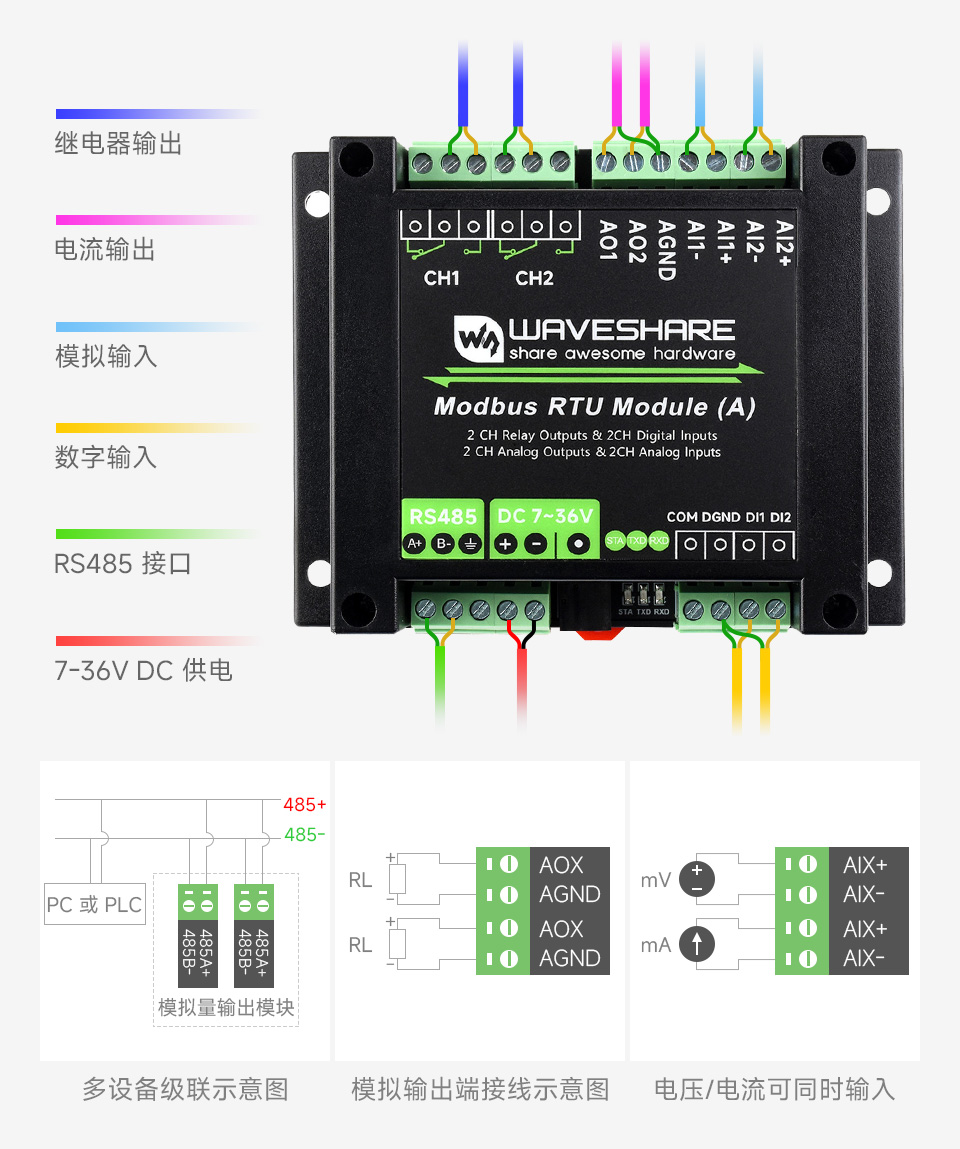

支持电压/电流采集
量程范围更广
模拟采集接口，电压/电流采集可通过跳线自行切换，
多种量程可通过软件设置
接口和指示灯
带多种指示灯，方便查看模块工作状态

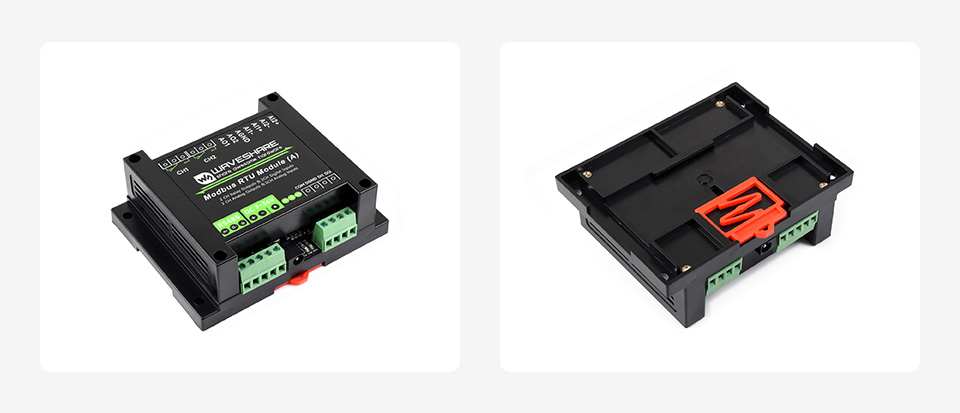

导轨式外壳设计
导轨式 PC 阻燃保护外壳，安装便捷，使用更安全可靠

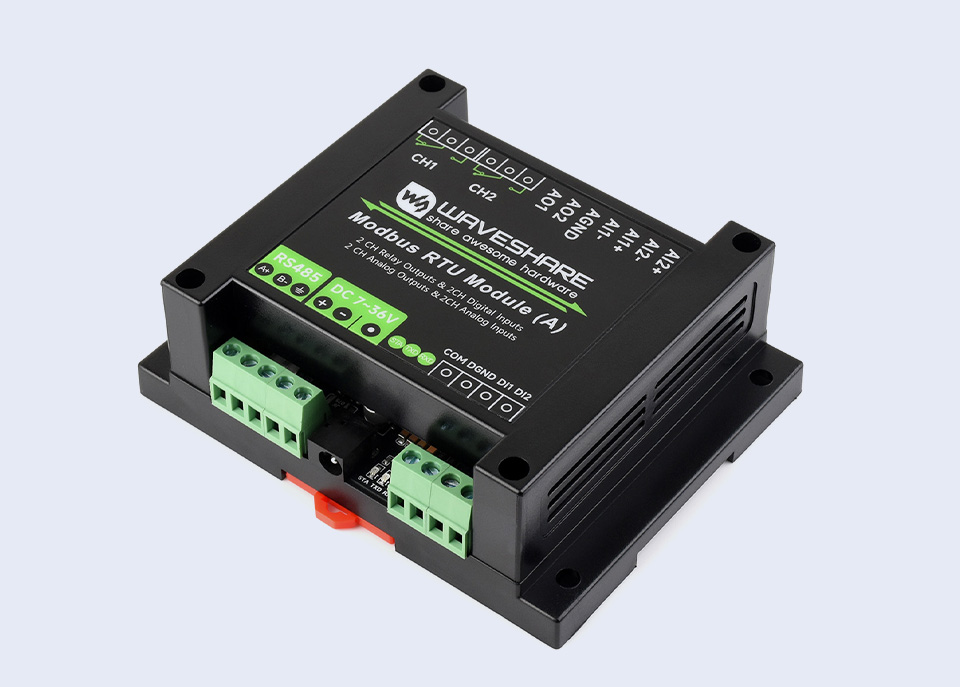

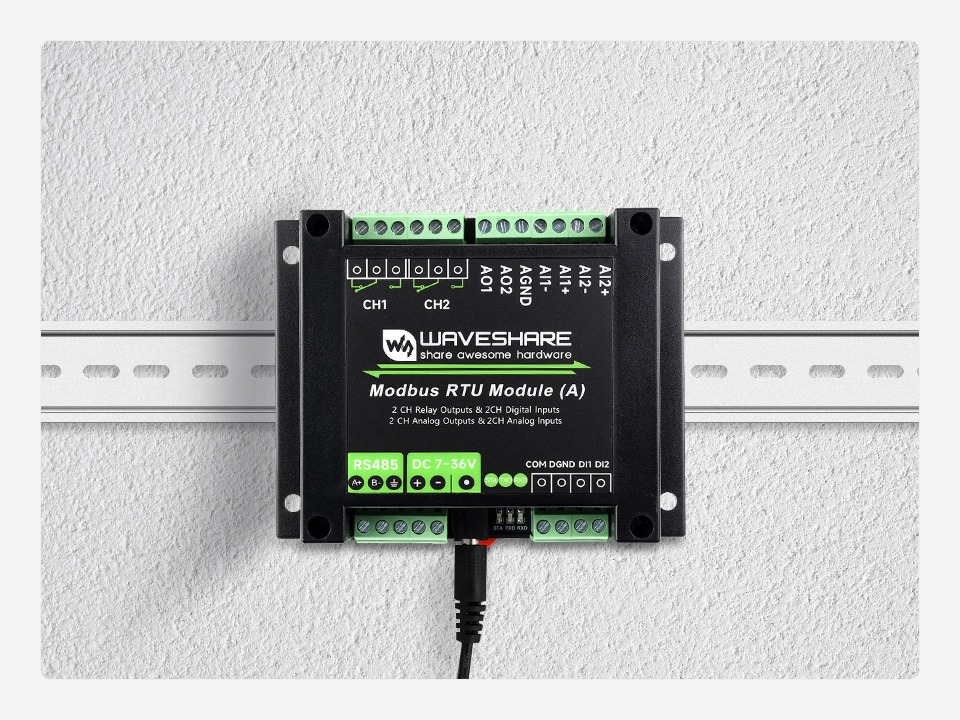

产品展示

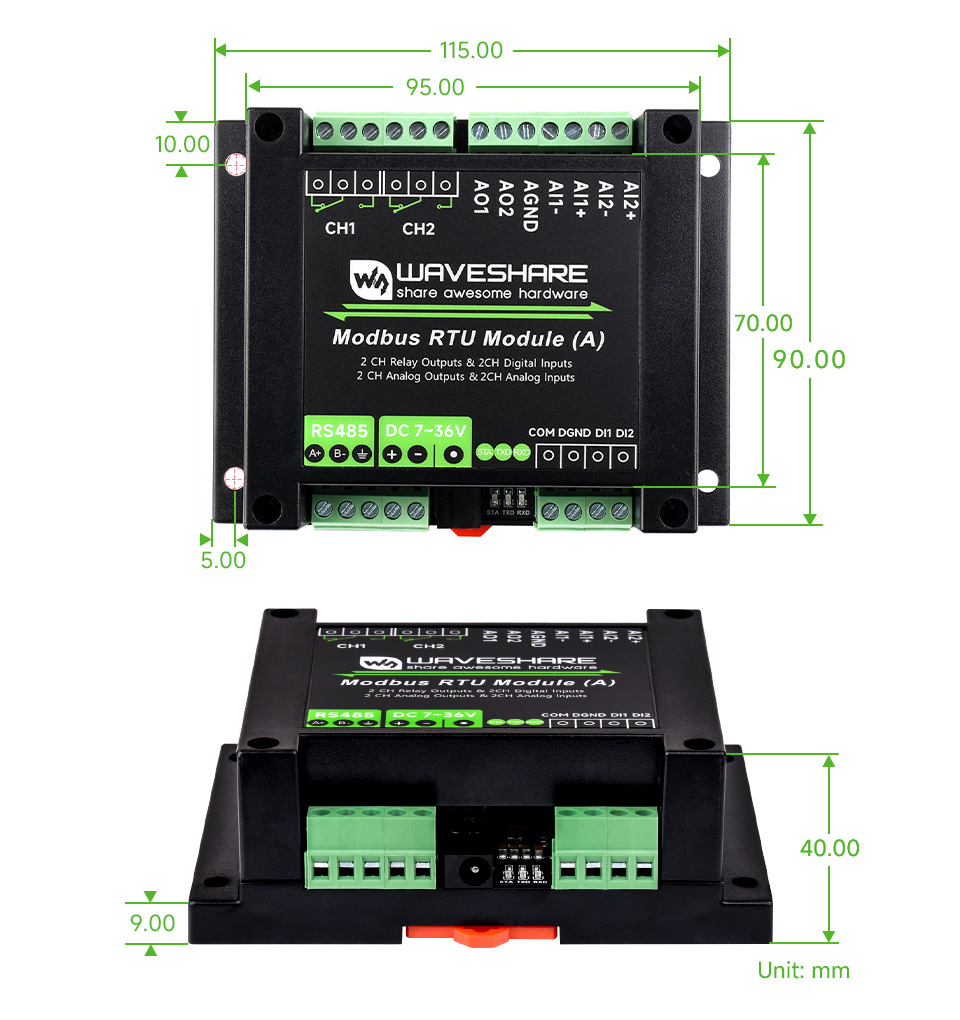

产品尺寸
