MOC3083M

芯片信息

型号 封装 在线定购
MOC3083M(查看) DIP6
MOC3083SM(查看) SMD6

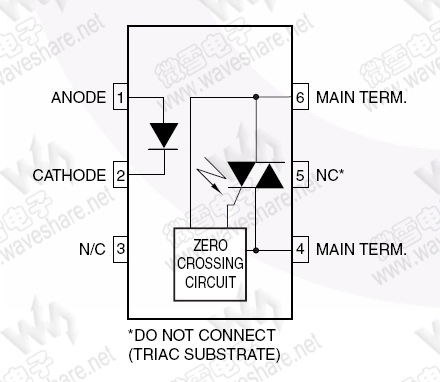

引脚布局

(点击图片看大图)
技术资料—— MOC3083M PDF技术资料

MOC3083 概述


  MOC3083 / MOC3083M包含一个砷化镓红外发光二极管和一个单片硅探测器,实现了电压零交叉双向可控硅的功能。
  MOC3083 / MOC3083M一般作为分立式功率双向可控硅应用在接口上,用于连接逻辑系统与工作在240 VAC线路的设备,诸如:固态继电器,工业控制装置,电机,螺线管和消费类产品等等。

MOC3083 特性

  • UL认证 - File #E90700, volume 2
  • VDE认证 - File #102497 - 订购选项V (例:MOC3083VM)
  • 简化240 VAC电源的逻辑控制
  • 电压零交叉
  • dv/dt典型值1500 V/μs,最低保证600 V/μs
  • 兼容Fairchild的FKPF12N80分立电源可控硅


MOC3083 应用

  • 电磁阀/阀控制
  • 灯光控制
  • 静态电源开关
  • AC 电机驱动
  • 温度控制
  • AC 电机起动器
  • 固态继电器
