幸狐 Core1106 智能 86 盒开发板 RV1106 0.5/1TOPS ARM Cortex-A7 4 英寸 720×720 像素触控 LCD RS485

DDR3L 内存、5 点触控显示屏、RS485、双路继电器、支持无线模块、编码性能强大
价格
原价
型号
Luckfox-Pico-86-Panel-1208
SKU
31280
品牌
Luckfox
处理器
RV1106G2 RV1106G3
Wi-Fi & 蓝牙
不配备 配备
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车 立即购买

幸狐 Core1106 系列智能 86 盒

基于幸狐 Core1106 系列模块的智能 86 盒，支持二次开发


赋能智慧生活与工业物联，让场景化控制一触即达

幸狐 Core1106 智能 86 盒首图，在蓝色背景上的侧视图 Core1106 智能 86 盒卖点图标，包括：ARM Cortex-A7，DDR3L内存、分辨率、触摸、RS485、双路继电器等图标

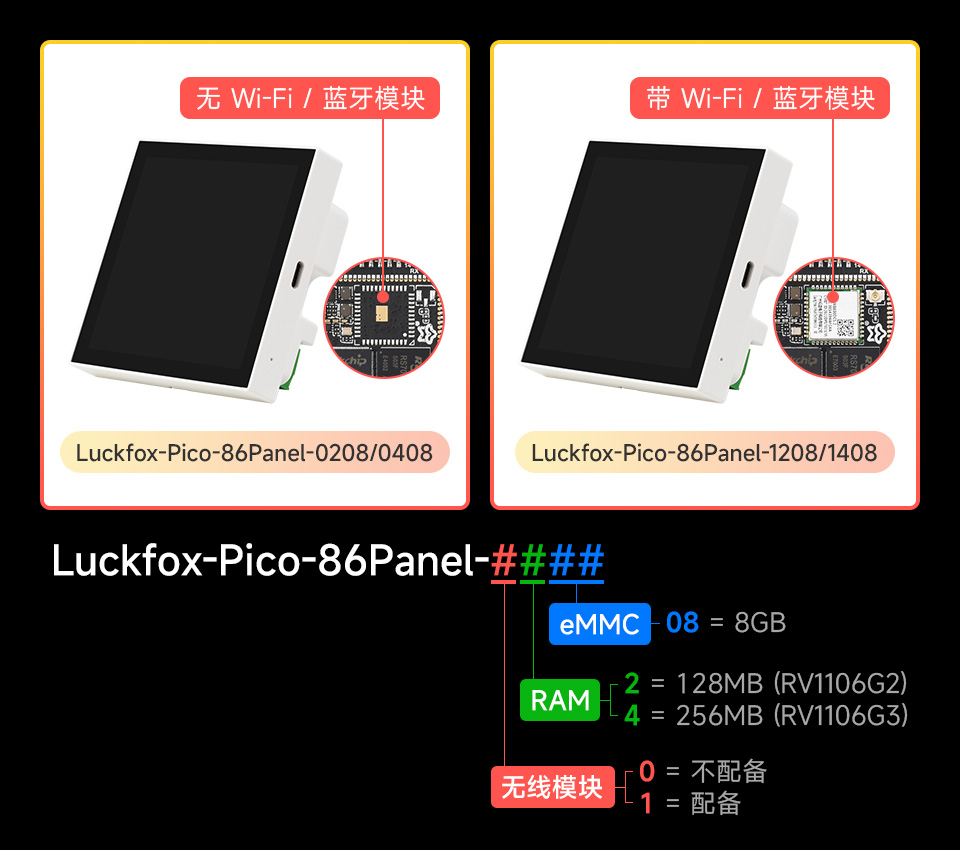

版本选择

幸狐 Core1106 智能 86 盒版本选择图 Luckfox-Pico-86Panel-0208/0408 Luckfox-Pico-86Panel-1208/1408
版本 0208 1208 0408 1408
处理器 RV1106G2 RV1106G3
NPU 0.5TOPS 1TOPS
内存 128MB DDR3L 256MB DDR3L
无线模块 - Wi-Fi 6 和 Bluetooth 5.2/BLE - Wi-Fi 6 和 Bluetooth 5.2/BLE

4 英寸 IPS 触控屏介绍

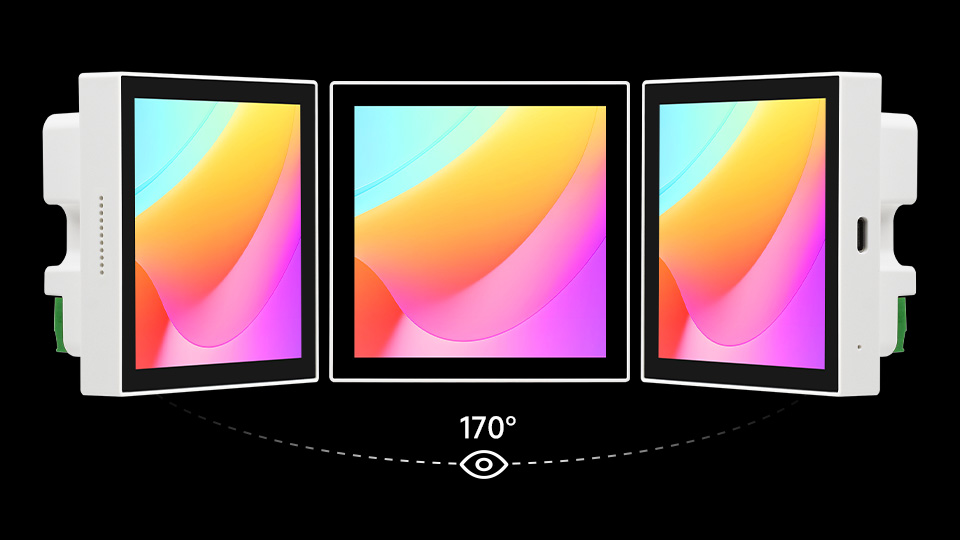

170 度超广视角

卓越的显示性能，高对比度，高可视角度

幸狐 Core1106 智能 86 盒 屏幕可视角度 170度

电容式 5 点触控屏

支持 5 点灵敏触控，直观操作与快速响应深度融合，让开发高效便捷

幸狐 Core1106 智能 86 盒 屏幕触控图 触摸屏 触控屏

注：本产品不含底座，请参考配置清单

屏幕参数

名称 4 英寸 IPS 触控屏幕 720×720
分辨率 720×720
通信接口 RGB666
屏幕尺寸 4 英寸
显示面板 IPS
触摸类型 电容
触摸芯片 GT911
亮度 400cd/m²
对比度 1000:1
可视角度 170°
外型尺寸 (H×V) 84.0×84.0 (mm)
显示尺寸 (H×V) 71.93×71.93 (mm)
点距 (H×V) 0.0999×0.0999 (mm)
色域 68% NTSC

开发板介绍

高度集成 强劲性能

开发板集成 CPU、NPU、ISP 等处理器

单核ARM Cortex-A7 32位内核 芯片内部视图
  • 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
  • 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS，RV1106G2 int8 算力为 0.5TOPS
  • 内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
  • 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，不仅可以拍摄高清画面，且视频体积更小
  • 内置的 16 位 DRAM DDR3L，可满足苛刻的内存带宽要求

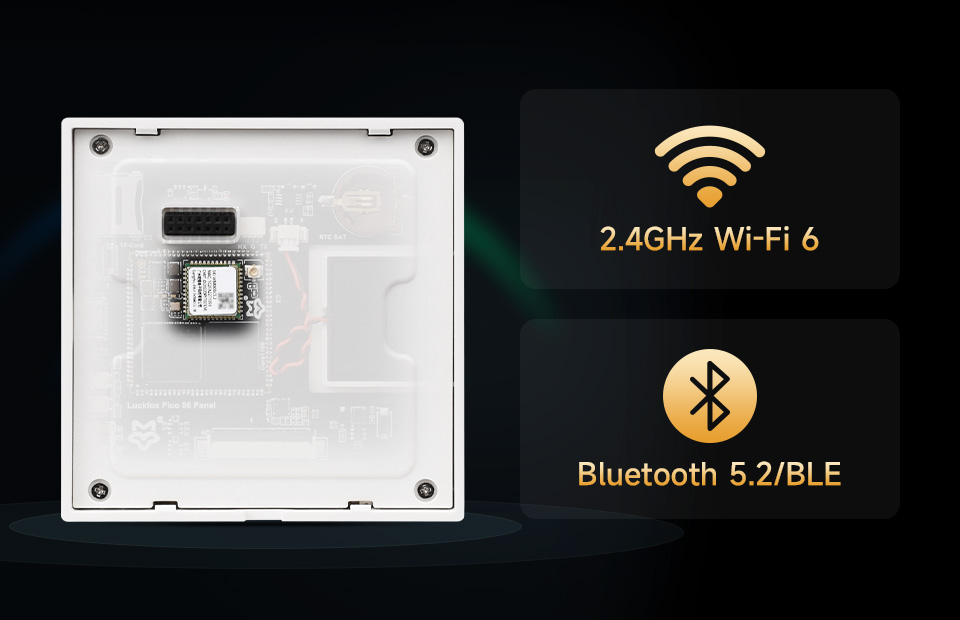

Wi-Fi 6 和 蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

支持2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE图片

注：仅 Luckfox-Pico-86-Panel-1208 / 1408 配备

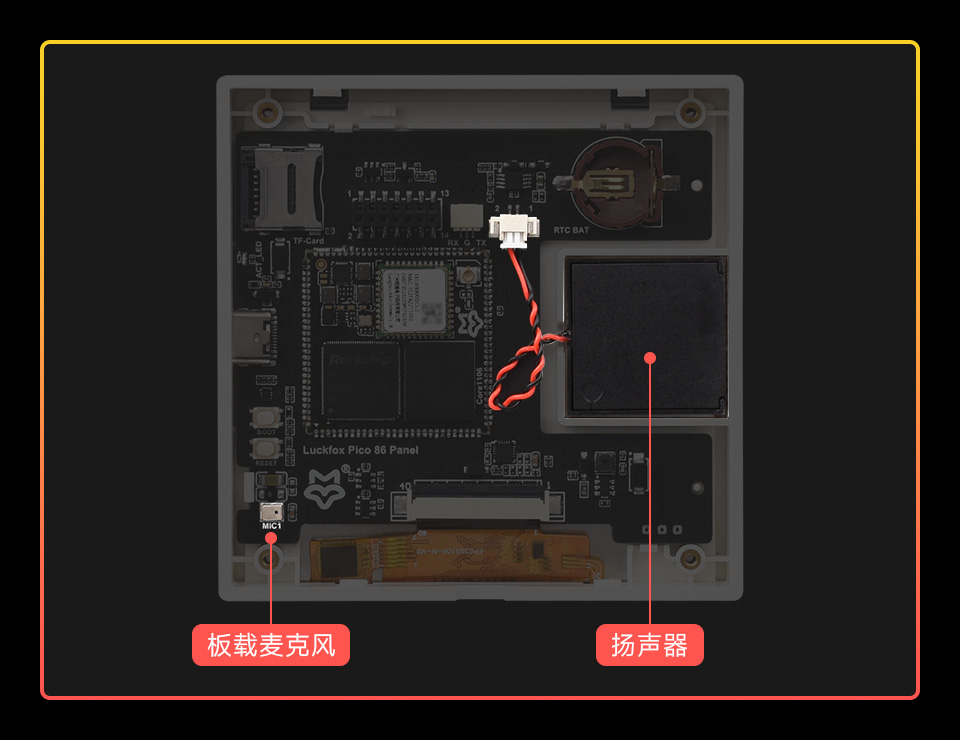

音频输入输出

板载麦克风和直插扬声器，满足日常音频应用场景

幸狐 Core1106 智能 86 盒内部主板 板载麦克风和扬声器图片

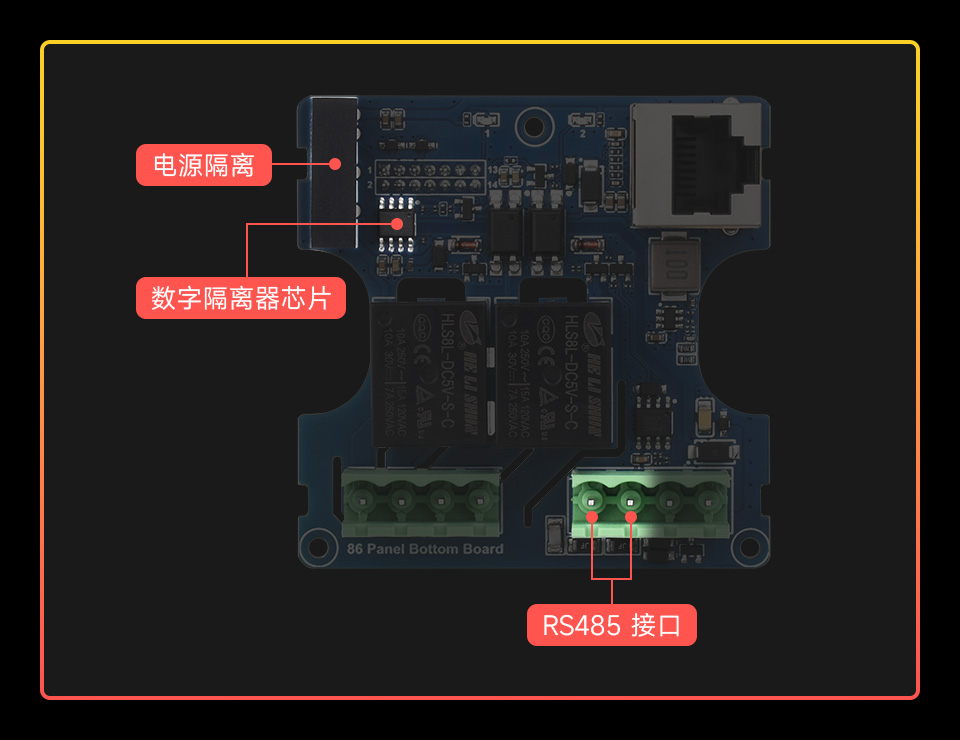

RS485 接口

自动收发数据，内置电源隔离、数字隔离、TVS 等多种保护

幸狐 Core1106 智能 86 盒 RS485接口 电源隔离 数字隔离器芯片

双路继电器

光耦隔离，避免高压电路干扰

幸狐 Core1106 智能 86 盒内部两路继电器 光耦隔离 继电器工作指示灯 通道1 通道2 LED灯亮 LED灯灭 继电器常开端闭合 继电器常开端断开

百兆 RJ45 网口

支持 10/100M 有线网络通讯

幸狐 Core1106 智能 86 盒百兆网口高亮图

注：连接网线需考虑 86 底盒深度，可选择短体水晶头网线

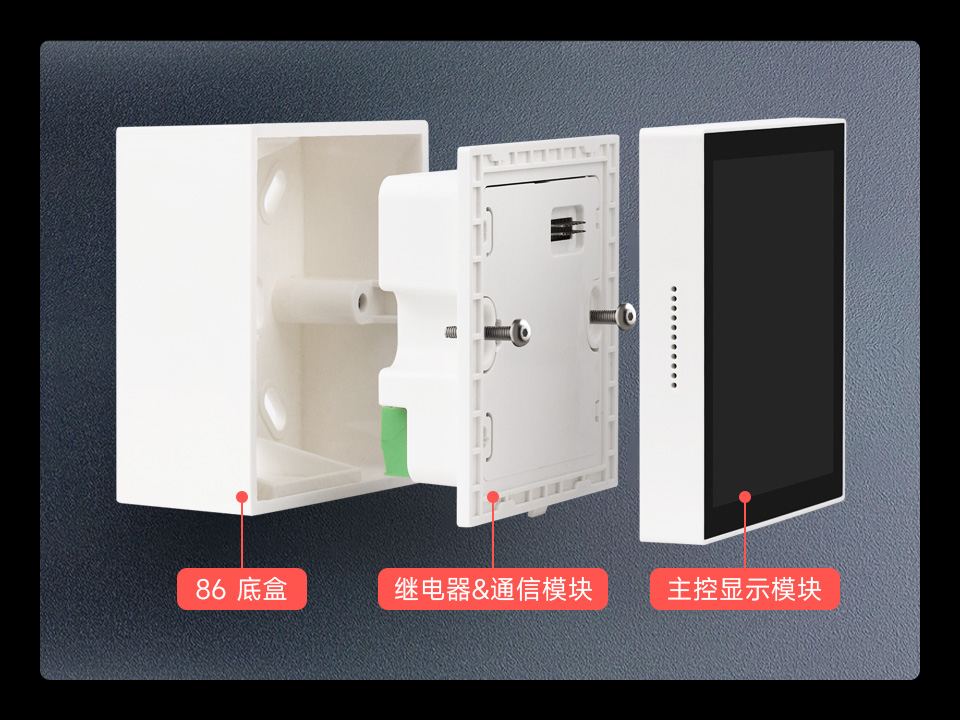

安装示意图

标准 86 规格搭配模块化结构设计，安装便捷

幸狐 Core1106 智能 86 盒内部底盒、继电器通信模块、主控显示模块

注：不含 86 底盒与螺丝

推荐使用 33mm 深度以上的 86 型底盒
若需要连接 RJ45 接口，推荐使用深度 ≥ 35mm 的底盒
若一定要使用 33~35mm 底盒，应考虑使用短体水晶头

应用场景

幸狐 Core1106 智能 86 盒应用场景图

资源简介

幸狐 Core1106 智能 86 盒黑色 PCB 布局图
  1. Core1106

    RV1106G3 / Rv1106G2 核心板

    可选配 Wi-Fi / 蓝牙模块

  2. ACT_LED

    默认镜像用于指示系统运行情况

  3. USB-C 接口

    用于供电与程序烧录

  4. BOOT 按键

    上电或复位时按下，进入下载模式

  5. RESET 按键

    重启系统

  1. 贴片麦克风
  2. RGB LCD 接口
  3. RTC 纽扣电池座
  4. 音频接口

    MX1.25 2P 连接器，支持 8Ω 1W 喇叭

  5. Debug 串口接口

    SH1.0 3P 连接器

  6. 14Pin 多功能引脚

    可用于连接 86 Panel Bottom Board

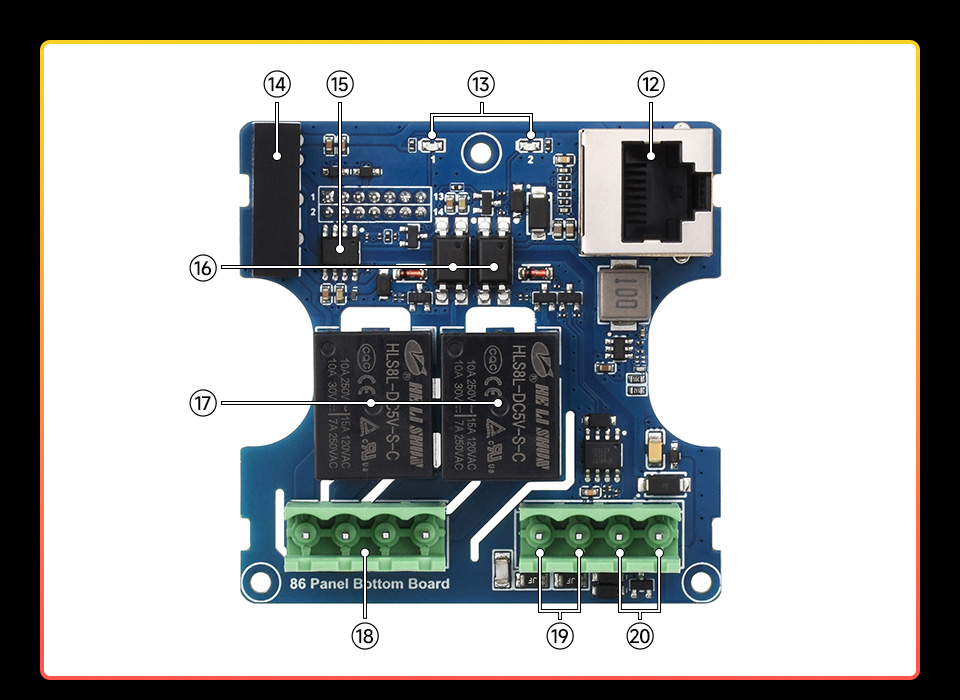

幸狐 Core1106 智能 86 盒 86 Panel Bottom Board PCB布局图片
  1. 百兆 RJ45 网口
  2. 继电器工作指示灯
  3. 电源隔离模块
  4. 数字隔离器
  5. 光耦隔离
  1. 继电器
  2. 继电器接线槽

    5.08mm 4pin

  3. RS485 接线槽
  4. 电源接口

    DC 6V~30V 宽电压范围输入

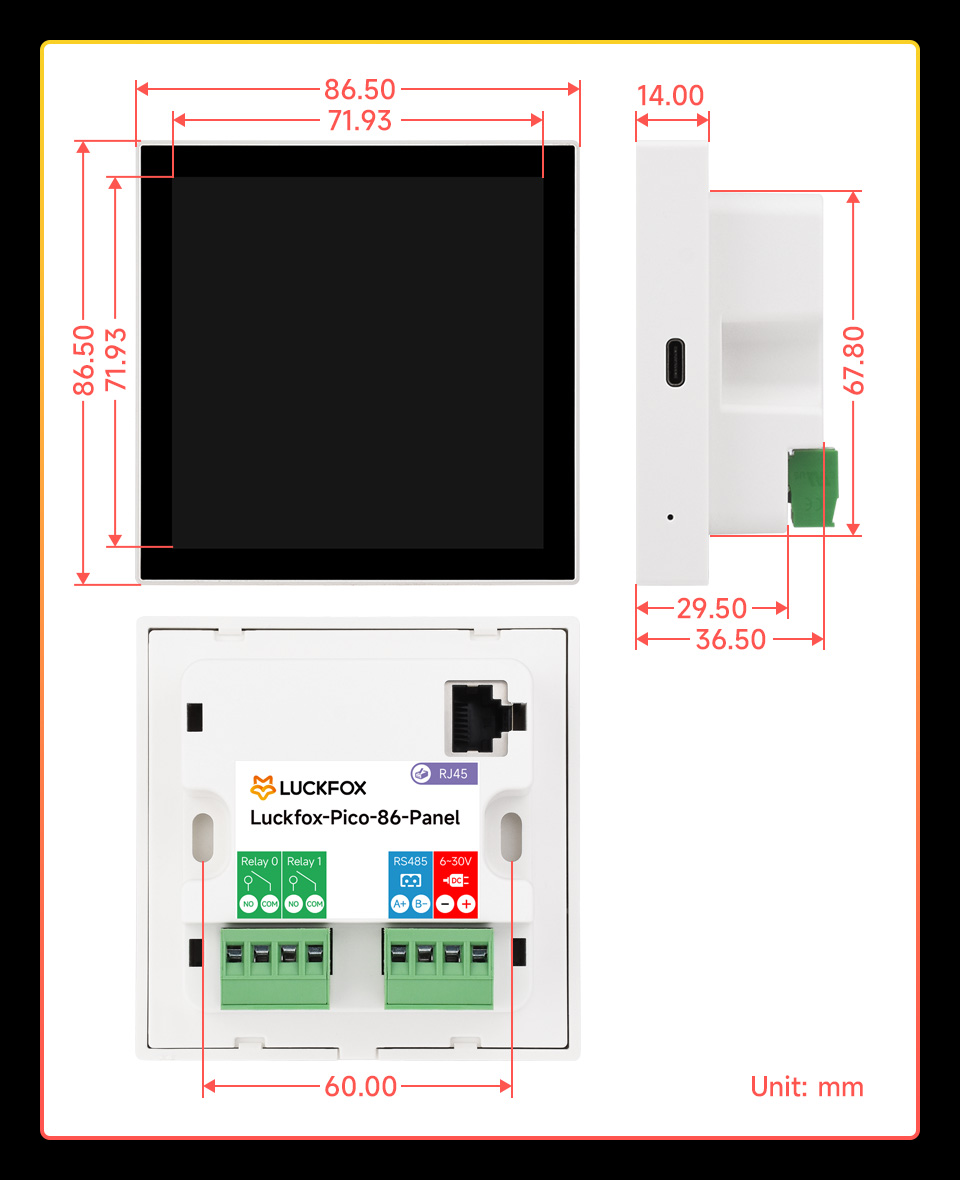

产品尺寸

幸狐 Core1106 智能 86 盒产品尺寸图

幸狐科技官方授权

Core3576 幸狐科技官方授权

Luckfox Pico 选型对比

产品 主芯片 内存 NPU ISP 默认存储介质 特性
Luckfox Pico Mini A
Luckfox Pico Mini A		 RV1103G1 64MB 0.5TOPS，
支持 int4、int8、int16		 输入 4M
@30fps (Max)		 Micro SD 卡
(需另购)		 板载 Type-C，MIPI CSI，GPIO 等
pico树莓派原版
Luckfox Pico Mini B		 SPI NAND FLASH (128MB)
Luckfox Pico
Luckfox Pico		 Micro SD 卡
(需另购)		 板载 Type-C，MIPI CSI，GPIO 等
Luckfox Pico Plus
Luckfox Pico Plus		 SPI NAND FLASH (128MB) 板载 Type-C，MIPI CSI，GPIO，网口等
Luckfox Pico Pro
Luckfox Pico Pro		 RV1106G2 128MB 输入 5M
@30fps (Max)		 SPI NAND FLASH (256MB) 板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等
Luckfox Pico Pro
Luckfox Pico Ultra B		 eMMC（8GB） 板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Luckfox Pico Pro
Luckfox Pico Ultra BW		 板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Core11060208
Core11060208		 板载 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚
Core11061208
Core11061208		 板载 Wi-Fi 模块和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚
Core11061208
Luckfox Pico Pi B 		板载 4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等
Core11061208
Luckfox Pico Pi B W 		板载 Wi-Fi 模块，4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等
Luckfox Pico Max
Luckfox Pico Max		 RV1106G3 256MB 1TOPS，
支持 int4、int8、int16		 输入 8M
@15fps (Max)		 SPI NAND FLASH (256MB) 板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等
Luckfox Pico Ultra
Luckfox Pico Ultra		 eMMC (8GB) 板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Luckfox Pico Ultra W
Luckfox Pico Ultra W		 板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Core11060408
Core11060408		 板载 eMMC，邮票孔引出 USB，PHY，LINEOUT音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚
Core11061408
Core11061408		 板载 Wi-Fi 模块 和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB，RTC 等接口引脚
Core11061408
Luckfox Pico Pi A		 板载 4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等
Core11061408
Luckfox Pico Pi A W		 板载 Wi-Fi 模块，4G 模块 M.2 接口， PoE 接口，Type-C，USB-A HOST，MIPI CSI，GPIO，网口，3.5mm 音频输出接口，贴片麦克风，麦克风接口，RTC 电池接口等
Luckfox Pico Zero
Luckfox Pico Zero		 板载 Wi-Fi 模块，Type-C，4-lane MIPI CSI，GPIO，贴片麦克风，喇叭接口和 RTC 电池接口等
Luckfox Pico 86 Panel
Luckfox Pico 86 Panel		 RV1106G2
/
RV1106G3		 128MB
/
256MB		 0.5TOPS
/
1TOPS		 / eMMC (8GB) 配备 720 × 720 IPS 电容触摸屏，选配 Wi-Fi 蓝牙模块，Type-C，网口，RS485，2 路继电器，喇叭，贴片麦克风，RTC 电池接口等

产品资料

资料路径： https://wiki.luckfox.com/zh/Luckfox-Pico-86-Panel

配置清单

Luckfox-Pico-86-Panel-1208 (无 Wi-Fi /蓝牙模块) × 1

Luckfox-Pico-86-Panel-1208黑屏真机图
