Luckfox Lyra Ultra

Luckfox Lyra Ultra 系列是基于瑞芯微 RK3506B 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、RMII、DDR 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S 等，便于快速开发和调试。

Luckfox Lyra Ultra 主图 Luckfox Lyra Ultra 说明

开发板版本

Luckfox Lyra Ultra 可选版本

产品参数

规格 Luckfox Lyra Ultra Luckfox Lyra Ultra W
处理器 三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0
内存 板载 512MB DDR3L
USB USB OTG2.0 × 2 原生 USB OTG2.0 × 1，
HUB 拓展 USB HOST2.0 × 2
屏幕接口 MIPI DSI 2-lane
GPIO 29 个 Rockchip Matrix IO 引脚 + 4 个 GPIO 引脚
网口 10/100M 以太网口
存储介质 8GB eMMC
无线通讯 - 板载 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE

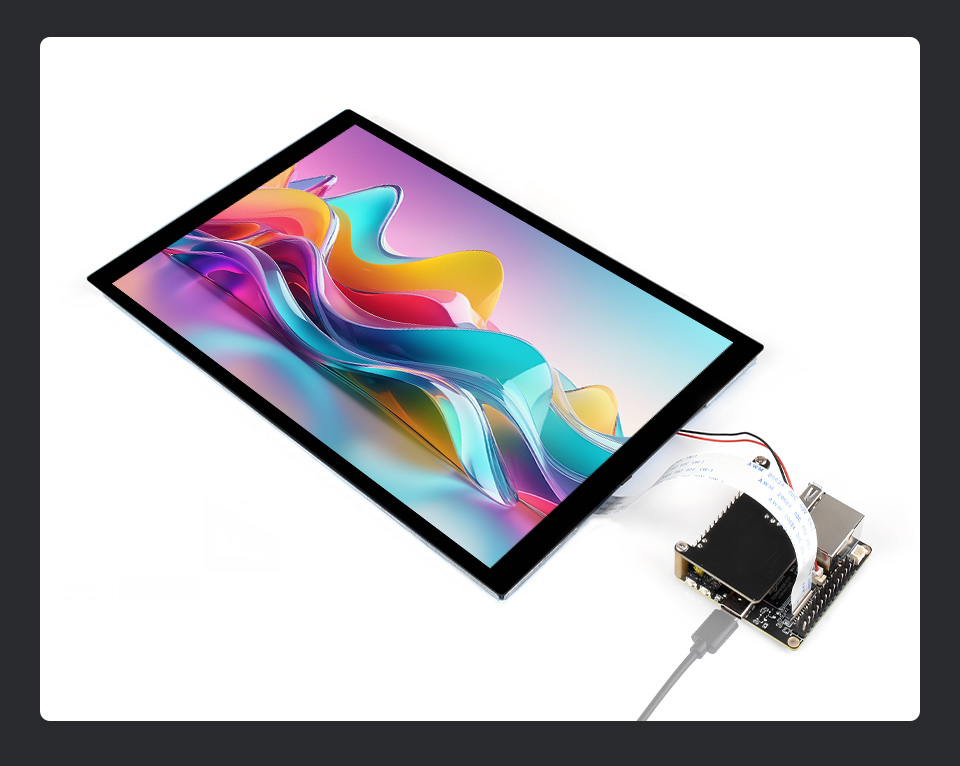

屏幕版本

Luckfox Lyra Ultra 可选版本

(本产品型号为 10.1-DSI-TOUCH-A)

套餐组合搭配示例

Luckfox Lyra Ultra 可选版本

高度集成 强劲性能

Luckfox Lyra Ultra 高度集成
  • 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
  • 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
  • 支持 DDR2 / DDR3 / DDR3L 内存接口拓展，满足多种拓展需求
  • 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
  • 内置音视频编解码器，支持多种音频输入和输出，提供高质量的音频播放和录制功能

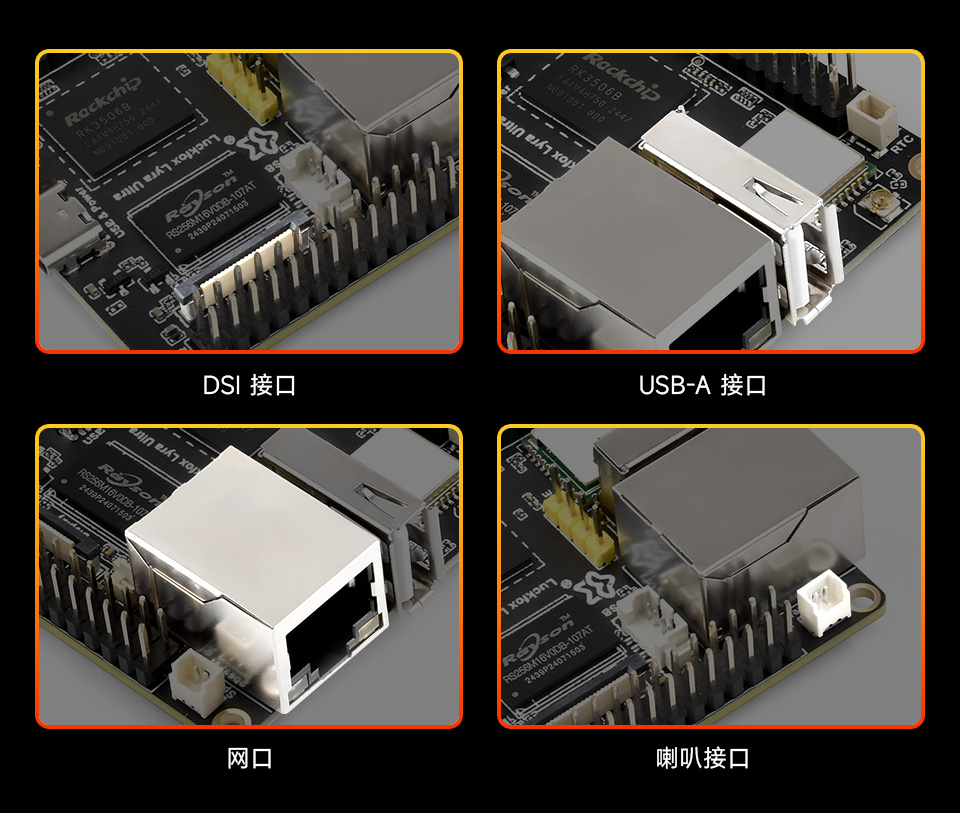

开发更简单

集成 DSI 接口、USB-A 接口、网口、喇叭接口等

Luckfox Lyra Ultra 开发更简单

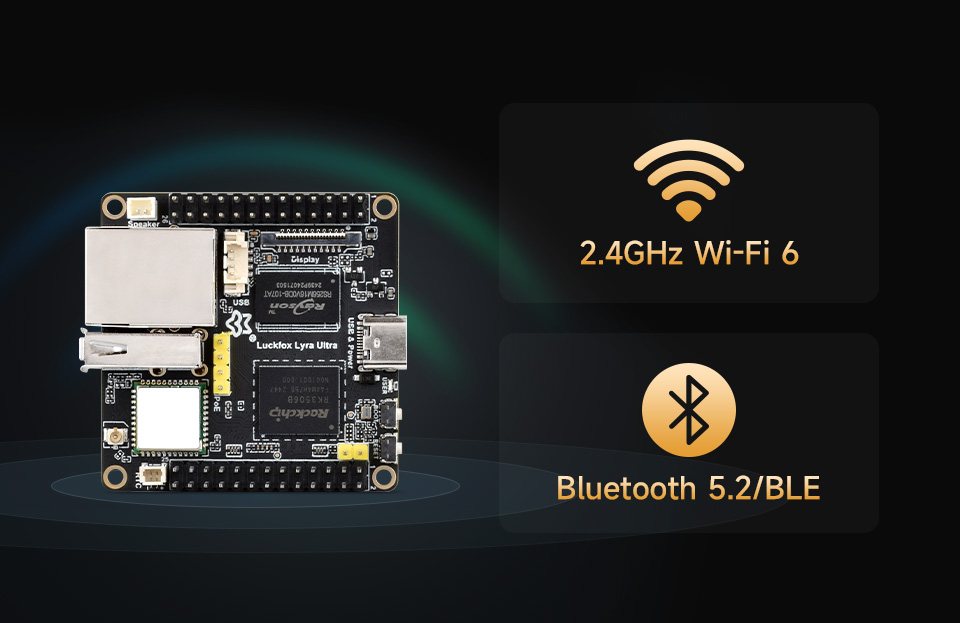

Wi-Fi 6 和蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

Luckfox Lyra Ultra 开发更简单

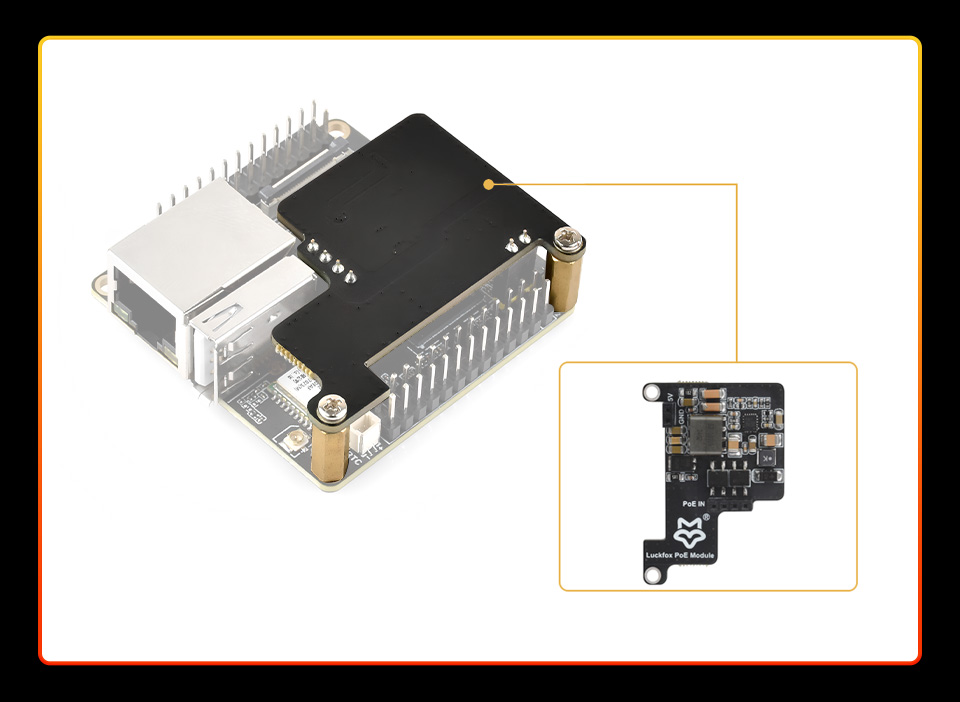

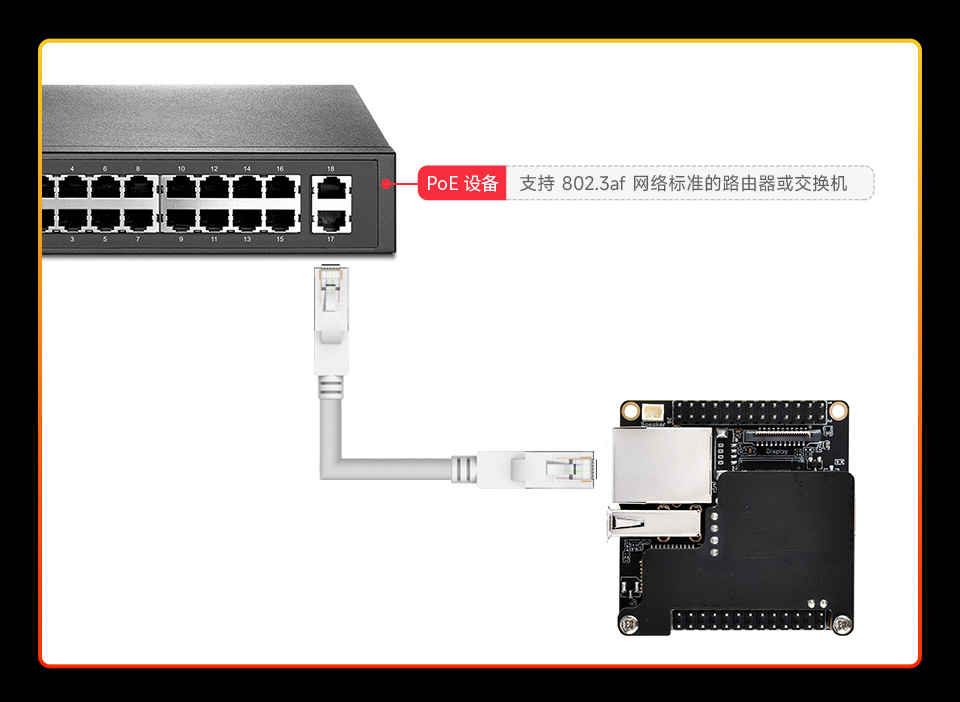

预留 PoE 模块接口

开发板的供电方式更加灵活

Luckfox Lyra Ultra 开发更简单 Luckfox Lyra Ultra 开发更简单

以上图片中 PoE 模块为 PoE 套餐提供且产品不含图中交换机

MIPI DSI 2-lane 接口

体积小巧，性能强劲，轻松驱动大屏

Luckfox Lyra Ultra 开发更简单

*最高分辨率可支持 1280 × 800@60Hz

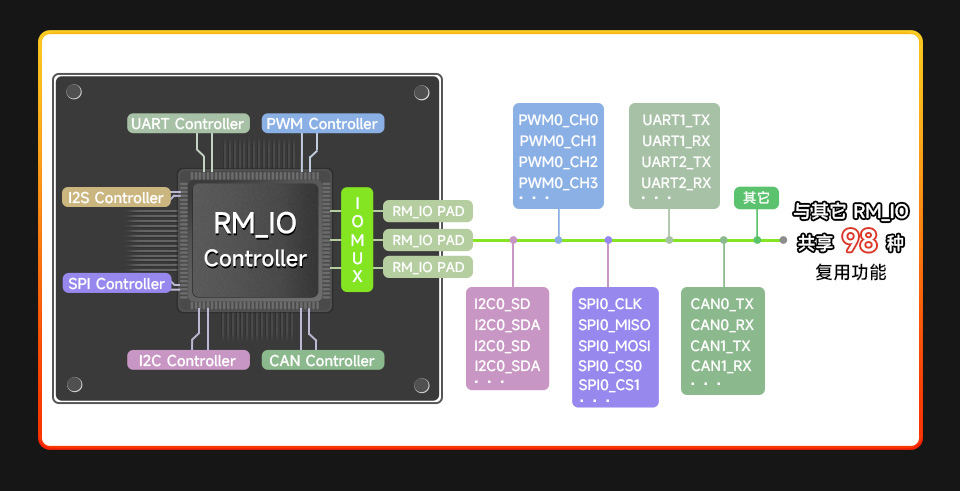

Rockchip Matrix IO 引脚

Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布

Luckfox Lyra Ultra 开发更简单

适用更多应用场景

Luckfox Lyra Ultra 适用更多应用场景

引脚定义

Luckfox Lyra Ultra 引脚定义

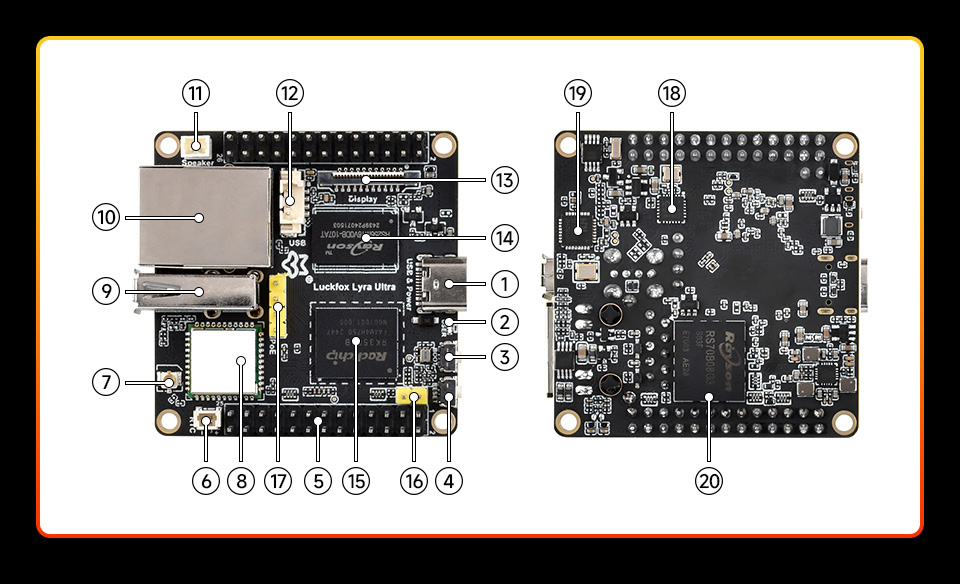

资源简介

Luckfox Lyra Ultra 资源简介
  1. Type-C 接口

    可用于供电与程序烧录

  2. USER-LED

    默认镜像用于指示系统运行情况

  3. BOOT 按键

    上电时或者复位时按下，进入下载模式

  4. RESET 按键
  5. GPIO 接口
  6. RTC 座子
  7. 天线接口
  8. Wi-Fi / BT 模块

    2.4G Wi-Fi 6 / BT 5.2 / BLE 模块

  9. USB-A 接口
  10. 百兆带灯 RJ45 网口
  11. 喇叭接口

    MX1.25 2P 连接器，支持 8Ω 1W 喇叭

  1. MX1.25 4P 接口

    支持转换为 USB-A 接口
    此接口仅带 Wi-Fi 模块版本配备，
    不带 Wi-Fi 模块版本无此接口

  2. DSI 屏幕接口

    MIPI DSI 2-lane

  3. 512MB DDR3L
  4. RK3506B

    多核异构 SoC，内置三核 ARM Cortex-A7 + ARM Cortex-M0

  5. PoE 模块供电接口 / 外部供电接口

    可外部接入 5V 供电或 PoE 模块供电

  6. PoE 模块接口
  7. CH334F

    USB HUB 芯片

  8. CH182H2

    百兆以太网 PHY 芯片

  9. 8GB EMMC

产品尺寸

Luckfox Lyra Ultra 产品尺寸

Luckfox Lyra 选型对比

产品 主芯片 内存 默认存储介质 DSI USB 特性
Luckfox Lyra
Luckfox Lyra 		RK3506G2 128MB
DDR3L		 Micro SD 卡
(需另购)		 2-lane
@1.5Gbps		 USB OTG×2 多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，预留RMII接口等
Luckfox Lyra Plus
Luckfox Lyra B 		SPI NAND FLASH (256MB)
Luckfox Lyra Plus
Luckfox Lyra Plus 		多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M网口等
Luckfox Lyra
Luckfox Lyra
Ultra 		RK3506B 512MB DDR3L eMMC (8GB) 多核异构CPU，板载DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC电池接口等
Luckfox Lyra
Luckfox Lyra
Ultra W 		USB OTG2.0×1，HUB USB HOST2.0×2 多核异构CPU，板载Wi-Fi模块，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC电池接口等
Luckfox Lyra
Luckfox Lyra
Zero W 		SPI NAND FLASH(256MB) 多核异构CPU，板载Wi-Fi模块、DDR3L，兼容树莓派DSI屏幕、Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)和贴片天线等
Luckfox Lyra
Core35060800 		- USB OTG×2 多核异构CPU，板载DDR3L,Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI、CAN等控制器信号)、ADC、10M/100M RMII等
Luckfox Lyra
Core35060808 		eMMC (8GB)
Luckfox Lyra Pi A
Luckfox Lyra
Pi A 		USB OTG2.0×1，HUB USB HOST2.0×3 多核异构CPU，板载4G模块M.2接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口等
Luckfox Lyra Pi A W
Luckfox Lyra
Pi A W 		多核异构CPU，板载Wi-Fi模块，4G模块M.2接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口等
Luckfox Lyra Pi B
Luckfox Lyra
Pi B 		Micro SD 卡
(需另购)		 多核异构CPU，板载 4G 模块 M.2 接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口，Micro SD卡槽等
Luckfox Lyra Pi B W
Luckfox Lyra
Pi B W 		多核异构CPU，板载Wi-Fi模块，4G 模块 M.2 接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口，Micro SD卡槽等

幸狐科技官方授权

幸狐科技官方授权

产品资料

资料路径： https://wiki.luckfox.com/zh/Luckfox-Lyra



配置清单

  1. Luckfox Lyra Ultra W × 1
  2. USB 线 Type-A 公口转 Type-C 公口约 1 米 × 1
  3. IPX 2.4G 2DB 天线 × 1
