Luckfox Lyra PLC
基于幸狐 Core3506 的可编程逻辑控制器，支持二次开发
接口丰富，性能强劲，赋能工业自动化
版本选择
产品参数
| 主控 | RK3506B |
|---|---|
| 核心 | 三核 ARM Cortex-A7 (1.2GHz) |
| 内存 | 板载 512MB DDR3L |
| 存储 | eMMC (8GB) |
| 屏幕 | 1.9 寸 LCD 触摸屏，分辨率 170 × 320 |
| USB | 原生 USB OTG2.0 × 1 HUB 拓展 USB HOST2.0 × 1 |
| 网口 | 10/100M 以太网口 × 2 |
| 无线通讯 | 板载 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE |
| CAN | CAN × 1 |
| 串口 | RS232 × 1 RS422/RS485 × 1 (按接线决定功能) |
| 继电器路数 | 2 路 |
| 继电器触点类型 | 常开 (NO) × 1，常闭 (NC) × 1 |
| 继电器触点负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| 按键 | 自定义按键 × 1 (默认固件升级时使用) RESET 按键 × 1 |
| 供电 | USB-C 供电：5V |
| 接线端子供电: DC 7~24V 宽电压范围输入 | |
| 以太网 PoE 供电 (可选): 适用于 IEEE 802.3af PoE 标准 |
多种外设接口
支持有线和无线网络连接，
提供 RS232 / RS422 / RS485 / CAN / USB 等接口，
适用多种数据采集上报、联动控制和协议转换场景
搭载 Linux 系统
生态完善，支持多种语言开发，
可以按需安装 Node-RED、OpenPLC 等软件
后台管理
支持使用浏览器打开设备管理后台，快速配置系统
远程运维
内置多种异地组网方案，可实现远程管理和调试
应用场景
工业控制
智能家居
智慧农业
示例演示

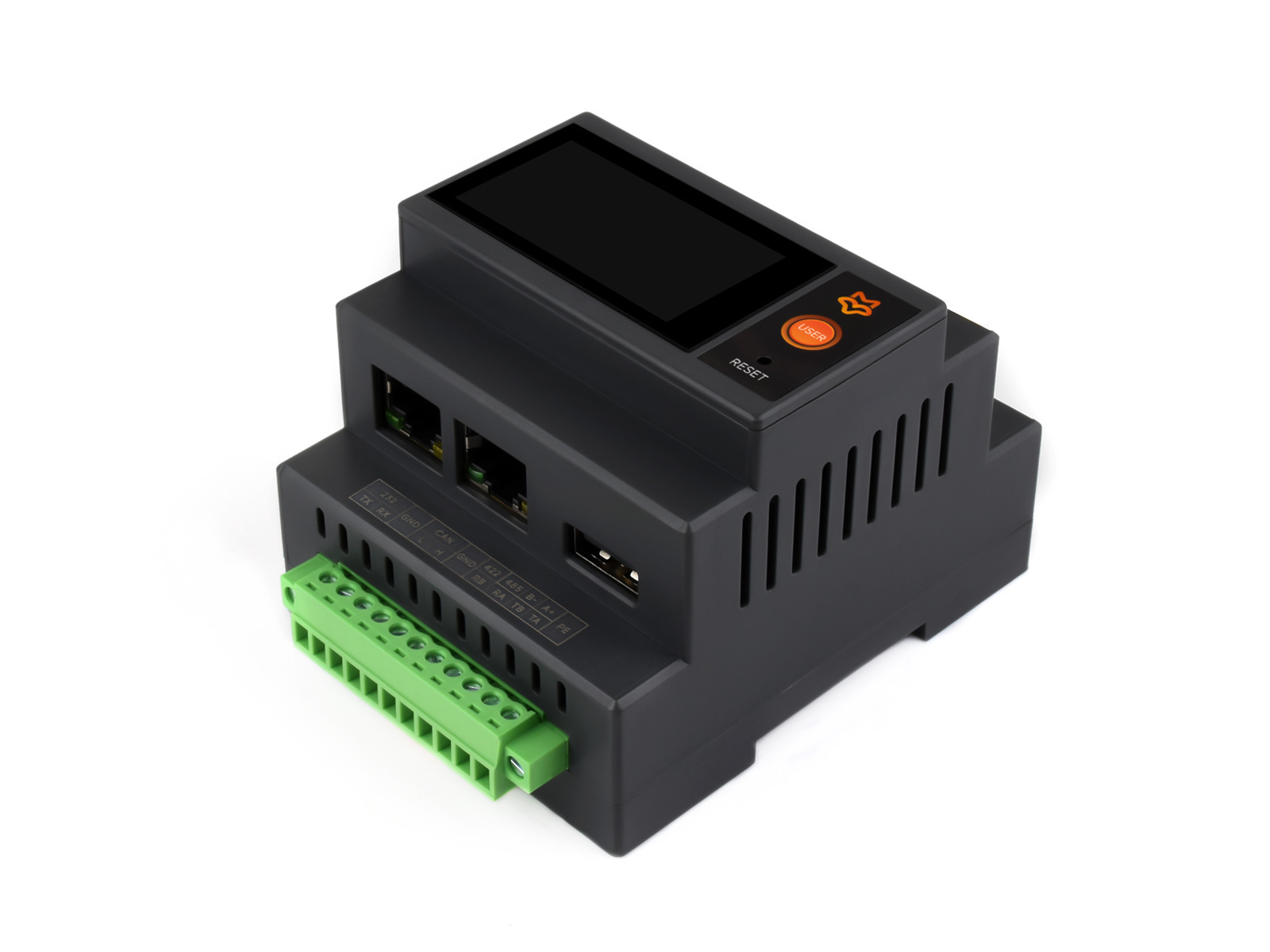

产品展示
资源简介
- 1.9 寸 LCD 触摸屏
分辨率 170 × 320，262K 彩色
- USER 按键
默认用于固件升级，上电时或者复位时按下，
进入下载模式 - RESET 按键
使用卡针按下重启系统
- USB-A HOST 接口
- 工业控制接线端子
包含 RS232、RS422/RS485 和 CAN 接口
- 百兆带灯 RJ45 网口
- 百兆带灯 RJ45 网口（带 PoE）
可选配 PoE 模块，安装后支持通过
PoE 交换机使用网线供电 - 终端电阻开关
往下拨可使对应接口接入 120R 终端电阻
- 调试串口
- 拓展 I2C 接口
与 RTC 和温湿度传感器共用 I2C 总线
- 拓展 IO 接口
- USB Type-C OTG0 接口
可用于供电与程序烧录
- 天线接口
- 继电器和 DC 供电接线端子
包含 2 路继电器和 DC 7~24V 宽电压范围
输入接口
接口定义
产品尺寸
幸狐科技官方授权
Luckfox Lyra 选型对比
| 产品 | 主芯片 | 内存 | 默认存储介质 | DSI | USB | 特性 |
|---|---|---|---|---|---|---|
 Luckfox Lyra |
RK3506G2 | 128MB DDR3L |
Micro SD 卡 (需另购) |
2-lane @1.5Gbps |
USB OTG×2 | 多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，预留RMII接口等 |
| Luckfox Lyra B |
SPI NAND FLASH (256MB) | |||||
 Luckfox Lyra Plus |
多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M网口等 | |||||
 Luckfox Lyra Ultra |
RK3506B | 512MB DDR3L | eMMC (8GB) | 多核异构CPU，板载DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC电池接口等 | ||
 Luckfox Lyra Ultra W |
USB OTG2.0×1，HUB USB HOST2.0×2 | 多核异构CPU，板载Wi-Fi模块，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC电池接口等 | ||||
 Luckfox Lyra Zero W |
SPI NAND FLASH(256MB) | 多核异构CPU，板载Wi-Fi模块、DDR3L，兼容树莓派DSI屏幕、Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)和贴片天线等 | ||||
 Core35060800 |
- | USB OTG×2 | 多核异构CPU，板载DDR3L,Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI、CAN等控制器信号)、ADC、10M/100M RMII等 | |||
 Core35060808 |
eMMC (8GB) | |||||
 Luckfox Lyra Pi A |
USB OTG2.0×1，HUB USB HOST2.0×3 | 多核异构CPU，板载4G模块M.2接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口等 | ||||
 Luckfox Lyra Pi A W |
多核异构CPU，板载Wi-Fi模块，4G模块M.2接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口等 | |||||
 Luckfox Lyra Pi B |
Micro SD 卡 (需另购) |
多核异构CPU，板载 4G 模块 M.2 接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口，Micro SD卡槽等 | ||||
 Luckfox Lyra Pi B W |
多核异构CPU，板载Wi-Fi模块，4G 模块 M.2 接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口，Micro SD卡槽等 | |||||
 Luckfox Lyra PLC |
eMMC (8GB) | 无 | USB OTG2.0×1，HUB USB HOST2.0×1 | 多核异构CPU，板载Wi-Fi模块，DDR3L，双10M/100M网口， 可选配PoE功能，170x320触摸屏，RS232，CAN，RS422/RS485， 2路继电器 |
