Luckfox Lyra B 幸狐RK3506G2微型Linux开发板集成三核Arm Cortex-A7与Arm Cortex-M0处理器

内置128MB DDR3L，板载256MB Flash，24 个 RM_IO 引脚，板载MIPI DSI 2-lane和USB OTG2.0 x 2等接口

价格

原价

型号

Luckfox Lyra B

SKU

29751

品牌

Luckfox

开发板选择

Luckfox Lyra Luckfox Lyra B

有无排针

无排针加焊排针

套餐选择

单独开发板无套餐屏幕套餐 A

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

关联商品

Luckfox Lyra B 幸狐RK3506G2微型Linux开发板集成三核Arm Cortex-A7与Arm Cortex-M0处理器

10.1寸 IPS电容触控屏 800×1280像素十点触摸全贴合工艺钢化玻璃面板DSI接口显示屏

¥298.96
MX1.25 4Pin 转 USB 线

¥5.05

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买

产品详情
产品资料
配置清单

加入购物车立即购买

Rockchip 公司禁止将此产品卖向俄罗斯、白俄罗斯、古巴、伊朗、朝鲜、叙利亚、克里米亚、顿涅茨克和乌克兰卢甘斯克地区（国家或地区将根据出口管制法规的更新或修订而变化），我们亦不对相关国家或地区提供该产品的任何技术支持。

Luckfox Lyra

Luckfox Lyra 是一款基于瑞芯微 RK3506G2 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、RMII 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S 等，便于快速开发和调试

产品参数

处理器	三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0
内存	128MB DDR3L
USB	USB OTG2.0 × 2
屏幕接口	MIPI DSI 2-lane
GPIO	24 个 Rockchip Matrix IO 引脚
默认存储介质	Luckfox Lyra：Micro SD 卡 (需另购)
默认存储介质	Luckfox Lyra B：SPI NAND FLASH (256MB)

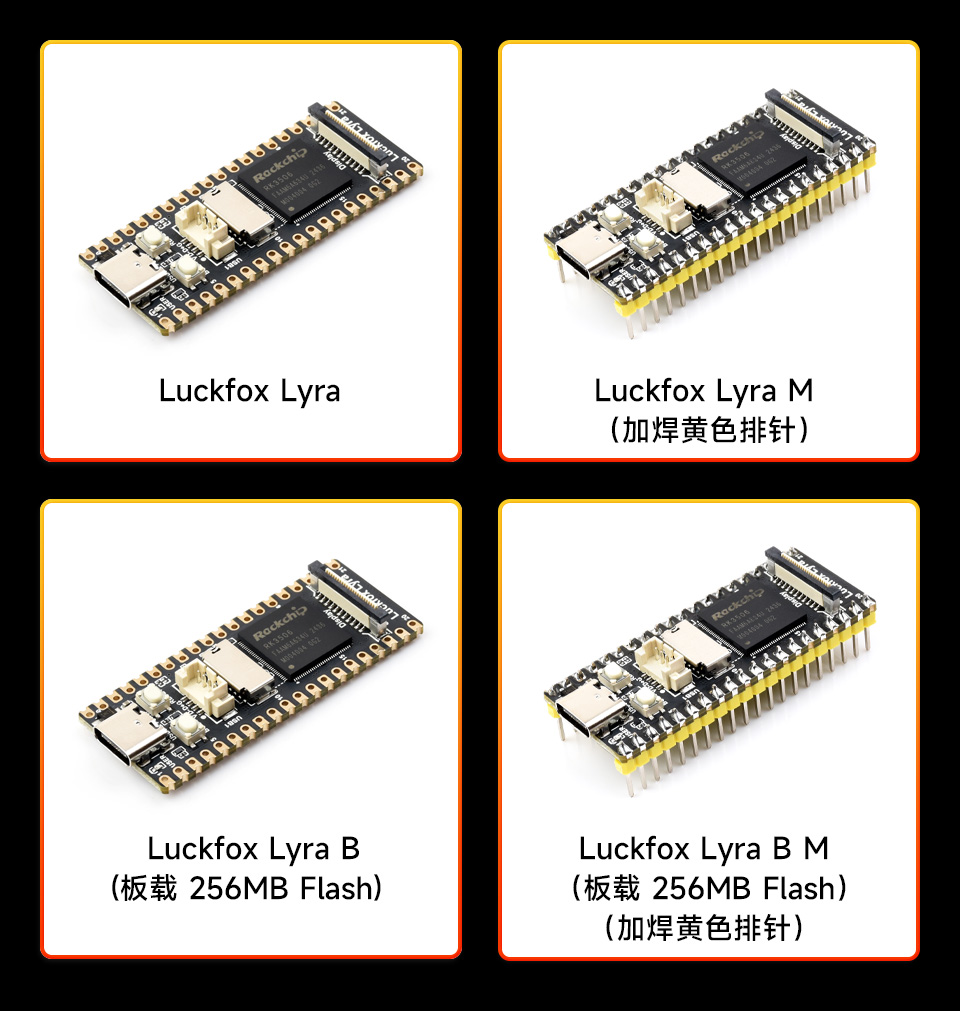

开发板版本

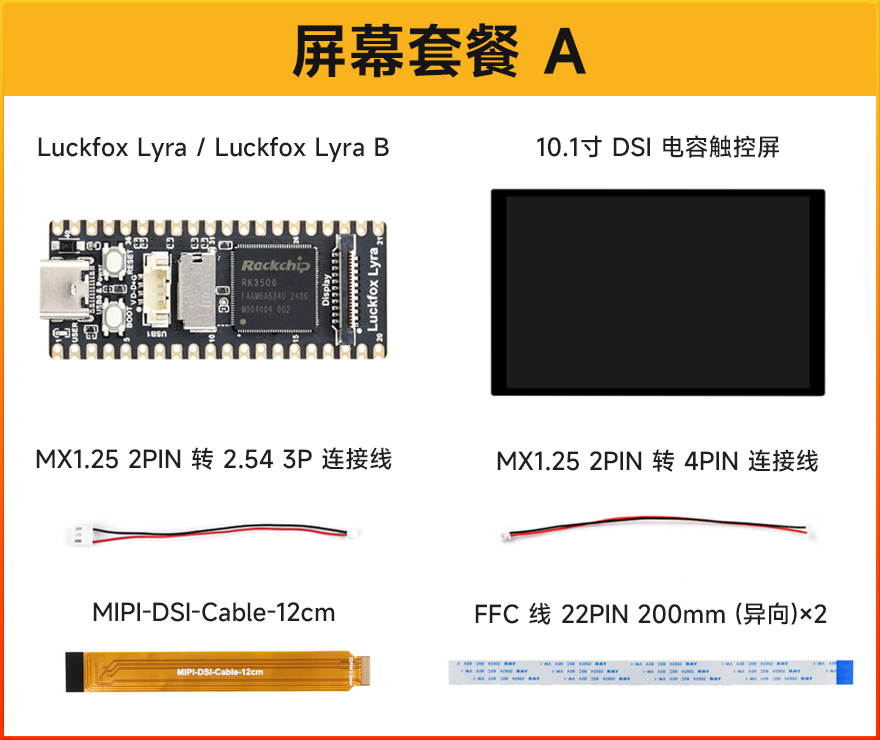

套餐选择

高度集成强劲性能

三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
内置 128MB DDR3L，可满足多核运行的应用需求
低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
内置音视频编解码器，支持多种音频输入和输出，提供高质量的音频播放和录制功能

开发更简单

集成 Micro SD 卡座、DSI 屏幕接口与 USB 接口

MIPI DSI 2-lane 接口

体积小巧，性能强劲，轻松驱动大屏

*最高分辨率可支持 1280 × 800@60Hz

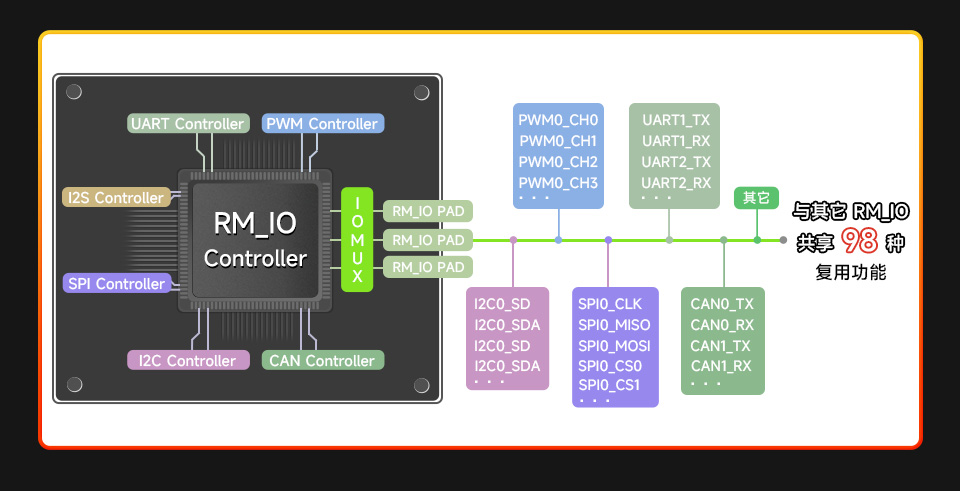

Rockchip Matrix IO 引脚

Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布

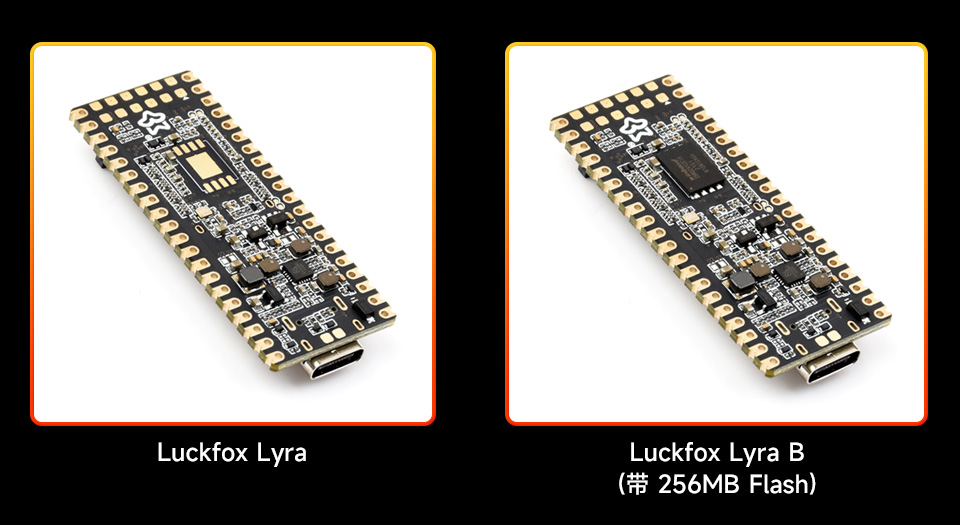

SLC NAND FLASH

板载 256MB Flash，为你提供更好的使用体验

*仅 Luckfox Lyra B 系列型号带 256MB Flash，Luckfox Lyra 系列型号需另购 Micro SD 卡

适用更多应用场景

引脚定义

资源简介

USB Type-C 接口
可用于供电与程序烧录
ACT-LED
BOOT 按键
上电时按下，进入下载模式
Reset 按键
USB MX1.25 4P 接口
连接配备转接线可以转换为 USB Type-A

Mirco SD 卡座
RK3506G2
多核异构 Soc，内置三核 ARM Cortex-A7 + ARM Cortex-M0
DSI 屏幕接口
MIPI DSI 2-lane
W25N02KV
256MB SLC NAND FLASH
(仅 Luckfox Lyra B 系列型号带 Flash)

产品展示

产品尺寸

Luckfox Lyra 选型对比

产品	主芯片	内存	默认存储介质	DSI	USB	特性
Luckfox Lyra	RK3506G2	128MB DDR3L	Micro SD 卡 (需另购)	2-lane @1.5Gbps	USB OTG×2	多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，预留RMII接口等
Luckfox Lyra B			SPI NAND FLASH (256MB)
Luckfox Lyra Plus			SPI NAND FLASH (256MB)			多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M网口等
Luckfox Lyra Ultra	RK3506B	512MB DDR3L	eMMC (8GB)			多核异构CPU，板载DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC电池接口等
Luckfox Lyra Ultra W			eMMC (8GB)		USB OTG2.0×1，HUB USB HOST2.0×2	多核异构CPU，板载Wi-Fi模块，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC电池接口等
Luckfox Lyra Zero W			SPI NAND FLASH(256MB)		USB OTG2.0×1，HUB USB HOST2.0×2	多核异构CPU，板载Wi-Fi模块、DDR3L，兼容树莓派DSI屏幕、Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)和贴片天线等
Core35060800			-		USB OTG×2	多核异构CPU，板载DDR3L,Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI、CAN等控制器信号)、ADC、10M/100M RMII等
Core35060808			eMMC (8GB)		USB OTG×2
Luckfox Lyra Pi A					USB OTG2.0×1，HUB USB HOST2.0×3	多核异构CPU，板载4G模块M.2接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口等
Luckfox Lyra Pi A W						多核异构CPU，板载Wi-Fi模块，4G模块M.2接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口等
Luckfox Lyra Pi B			Micro SD 卡 (需另购)			多核异构CPU，板载 4G 模块 M.2 接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口，Micro SD卡槽等
Luckfox Lyra Pi B W			Micro SD 卡 (需另购)			多核异构CPU，板载Wi-Fi模块，4G 模块 M.2 接口，DDR3L，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)，双10M/100M网口，3.5mm耳机/麦克风接口，Micro SD卡槽等
Luckfox Lyra PLC			eMMC (8GB)	无	USB OTG2.0×1，HUB USB HOST2.0×1	多核异构CPU，板载Wi-Fi模块，DDR3L，双10M/100M网口，可选配PoE功能，170x320触摸屏，RS232，CAN，RS422/RS485， 2路继电器
