LCD1602 彩色背光液晶屏 32个字符LCD显示屏 3.3V/5V

多达1600万种颜色组、 I2C接口
价格
原价
型号
LCD1602 RGB Module
SKU
19537
品牌
Waveshare
价格参考
  • 不含税
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

LCD1602 彩色背光液晶屏

RGB 背光颜色可调,I2C 接口通信,兼容 3.3V/5V 电平

支持 Raspberry Pi / Pi Pico、Jetson Nano 和 Arduino 等

LCD1602 彩色背光液晶屏
  • 显示字符 16 × 2
  • RGB 背光 1600 万种组合
  • 通信接口 I2C
  • 显示面板 字符型液晶屏
  • LCD 控制器 AiP31068
  • RGB 驱动芯片 PCA9633

我的特点

  • • 采用字符型液晶屏 LCD1602
  • • RGB 背光颜色可调,理论上支持背光颜色组合多达 1600 万(2563)种
  • • I2C 控制接口,仅需两根信号线,节省引脚资源
  • • 兼容 3.3V/5V 工作电平
  • • 提供完善的配套资料手册 (Raspberry/Jetson Nano/Arduino 等示例程序)

我的参数

工作电压 3.3 ~ 5V LCD 控制器 AiP31068
通信接口 I2C RGB 驱动芯片 PCA9633
显示面板 字符型液晶屏 显示尺寸 64.5 × 16.0mm
显示字符 16 × 2 外形尺寸 87.0 × 32.0 × 13.0mm
RGB 背光颜色 1600 万种 工作温度 -20 ~ +70℃

RGB 背光颜色可调

提供多达 1600 万种颜色组合

LCD1602 彩色背光液晶屏

I2C 控制接口

方便接入 Raspberry Pi / Arduino 等主控板

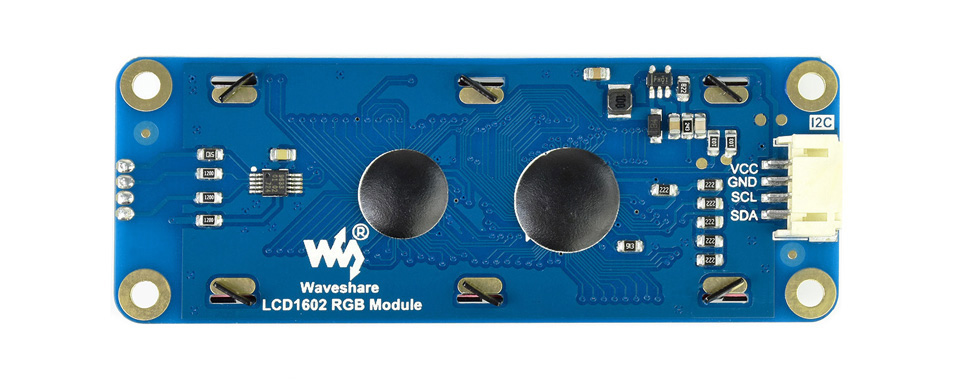

LCD1602 彩色背光液晶屏引脚排列介绍
VCC 电源正 (3.3V ~ 5V 电源输入)
GND 电源地
SCL I2C 时钟线
SDA I2C 数据线

硬件连接

接入 Pico 主板

LCD1602 彩色背光液晶屏引脚排列介绍

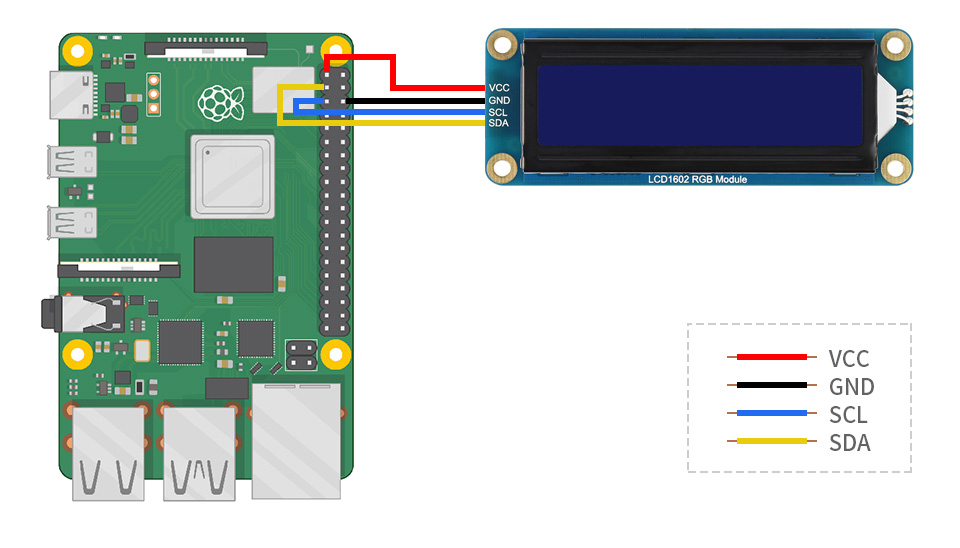

接入 Raspberry Pi 主板

LCD1602 彩色背光液晶屏引脚排列介绍

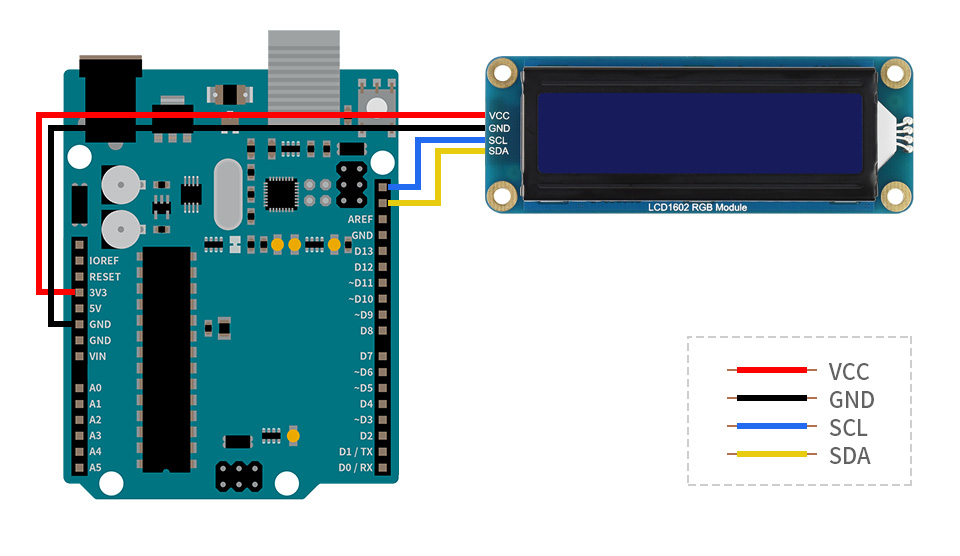

接入 Arduino 主板

LCD1602 彩色背光液晶屏引脚排列介绍

接入 Jetson Nano 主板

LCD1602 彩色背光液晶屏引脚排列介绍

使用示例

LCD1602 彩色背光液晶屏尺寸

产品尺寸

LCD1602 彩色背光液晶屏尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. LCD1602 RGB Module × 1
  2. PH2.0 4PIN连接线 × 1

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
