Micro:bit V2 履带智能机器人 配套有多款功能模块

图形化编程，自动循迹，超声波避障，带Micro:bit V2主板
价格
原价
型号
KitiBot for micro:bit V2
SKU
18943
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

Micro:bit二代 履带车二代
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

产品简介

【一分钟自我介绍】
我是专为micro:bit V2而设计的入门级履带机器人，采用图形化编程软件，积木式拖拽搭建，让你轻松玩转智能机器人。
我采用micro:bit V2为主控板，配套有多款功能模块，可轻松实现循迹、避障、超声波测距、舵机、蓝牙遥控等功能。

【micro:bit V2主控板】

micro:bit V2是一款由英国广播公司(BBC)推出的，用于青少年编程教育的ARM开发板。
micro:bit V2板载多种功能模块，并引出扩展接口，可轻松胜任各种编程相关的教学与开发场景，包括编写电子游戏、智能机器人控制和科学实验等。

  • 主芯片nRF52833处理器
    • 64 MHz 32位 ARM Cortex-M4内核
    • 低功耗BLE蓝牙5.0和2.4GHz RF无线
    • 温度传感器
    • 128kB RAM
    • 512kB Flash
  • 可编程按键A/B
  • 触摸感应LOGO
  • 内置麦克风和LED指示灯
  • 电源指示灯
  • USB接口 - Mirco USB型接口，5V 供电，可接入电脑烧写/仿真，串口通信
  • 复位按键
  • 电池盒接口 - 3V 电源接口或电池盒供电
  • 升级金手指 - 鳄鱼夹卡槽
  • 5x5 可编程LED点阵 - 可显示文字、图形等
  • 指南针和加速度传感器
  • 扬声器
  • USB转串口芯片
【KitiBot for micro:bit扩展板】
  • 板载micro:bit V2接口，方便直接接入micro:bit V2使用
  • 板载MP2636锂电池充电升压电路，方便直接为电池充电，支持边充边放
  • 板载DW01+8205S锂电池保护电路，具有防反接、防过充、防过放、防过流和短路保护功能
  • 板载TB6612FNG双H桥电机驱动芯片，工作高效，不易发热
  • 板载PCA9685 PWM控制芯片，不再担心micro:bit V2管脚不够用
  • 板载TLC1543 AD采集芯片，方便micro:bit V2接入多路模拟传感器
  • 板载四个APA102酷炫彩灯，双线控制，不再为WS2812B RGB LED和蓝牙冲突而烦恼
  • 板载蜂鸣器，可演奏美妙的音乐

Kitibot for micro:bit V2资源图

SIM A10/A20 intro Interface

    [ 接口/器件简介 ]

  1. micro:bit V2 接口
    方便接入micro:bit V2
  2. MP2636
    电源管理芯片，用于充电和升压放电
  3. 8205S
    双N沟道MOS管，用于保护电路
  4. DW01
    锂电池充放电保护芯片，
    用于过充、过放、电流过大，短路保护
  5. RT9193-33
    3.3V电源稳压芯片，用于提供电源给micro:bit V2
  6. MLT-8530 蜂鸣器
  7. PCA9685
    I2C接口PWM控制芯片，用于扩展IO口
  8. TB6612FNG
    双H桥电机驱动芯片
  1. TLC1543
    10位AD采集芯片，方便micro:bit V2接入模拟循迹传感器
  2. APA102
    双线控制全彩RGB LED灯
  3. 18650电池座
  4. 电源开关
  5. Micro USB 电源接口
    锂电池充电接口
  6. 指示灯
    WARNING：锂电池反接警示灯
    CHG：充电模式指示灯
    BOOT：升压模式指示灯
    PWR：电源指示灯
  7. 外设接口（背面）
    方便接入舵机，超声波和循迹传感器
  8. 电机接口（背面）

产品解析

micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
注意：本产品不含Joystick for micro:bit，而且2.4G遥控需要两个micro:bit V2，如有需要，请另行选购。

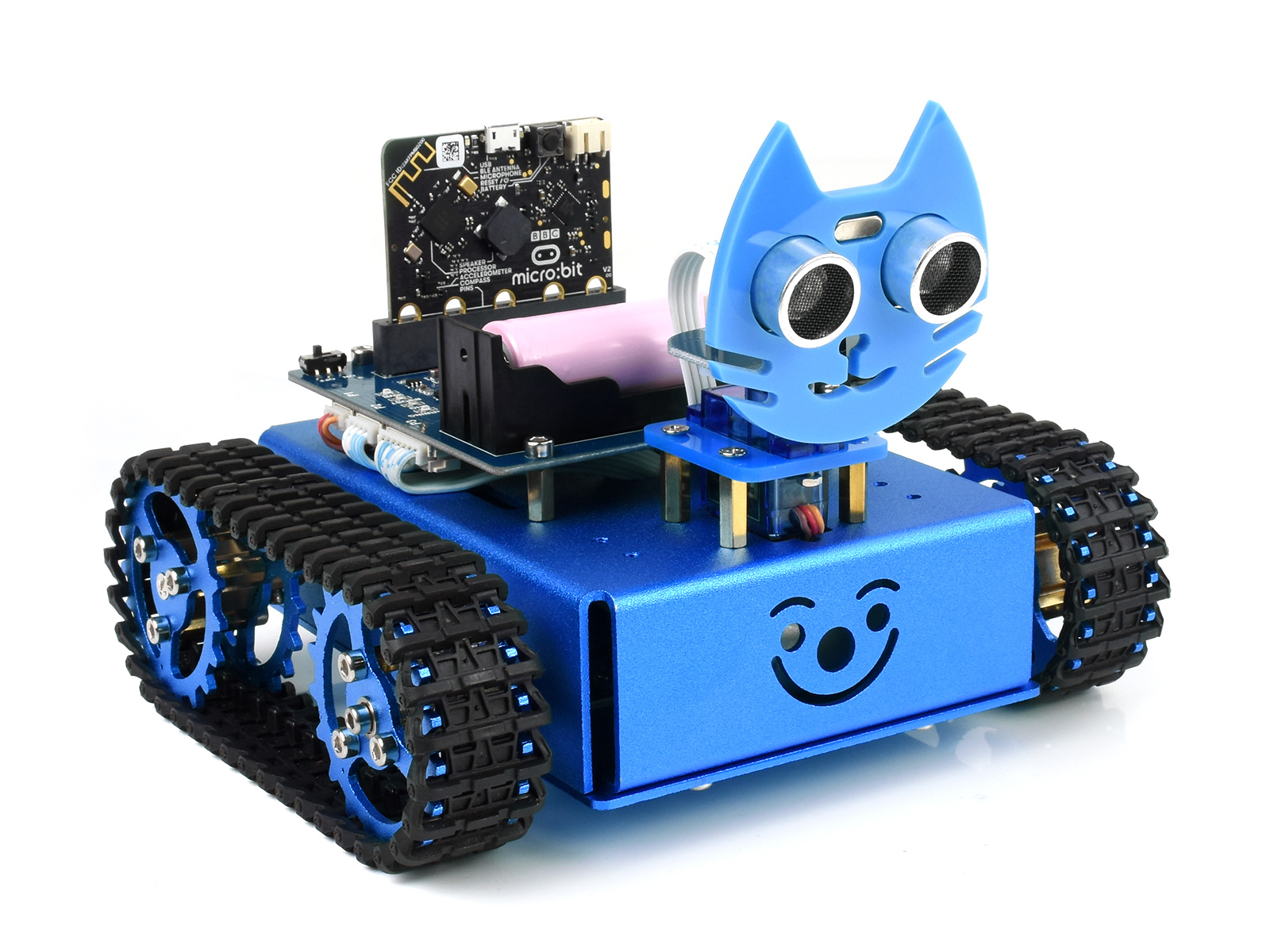

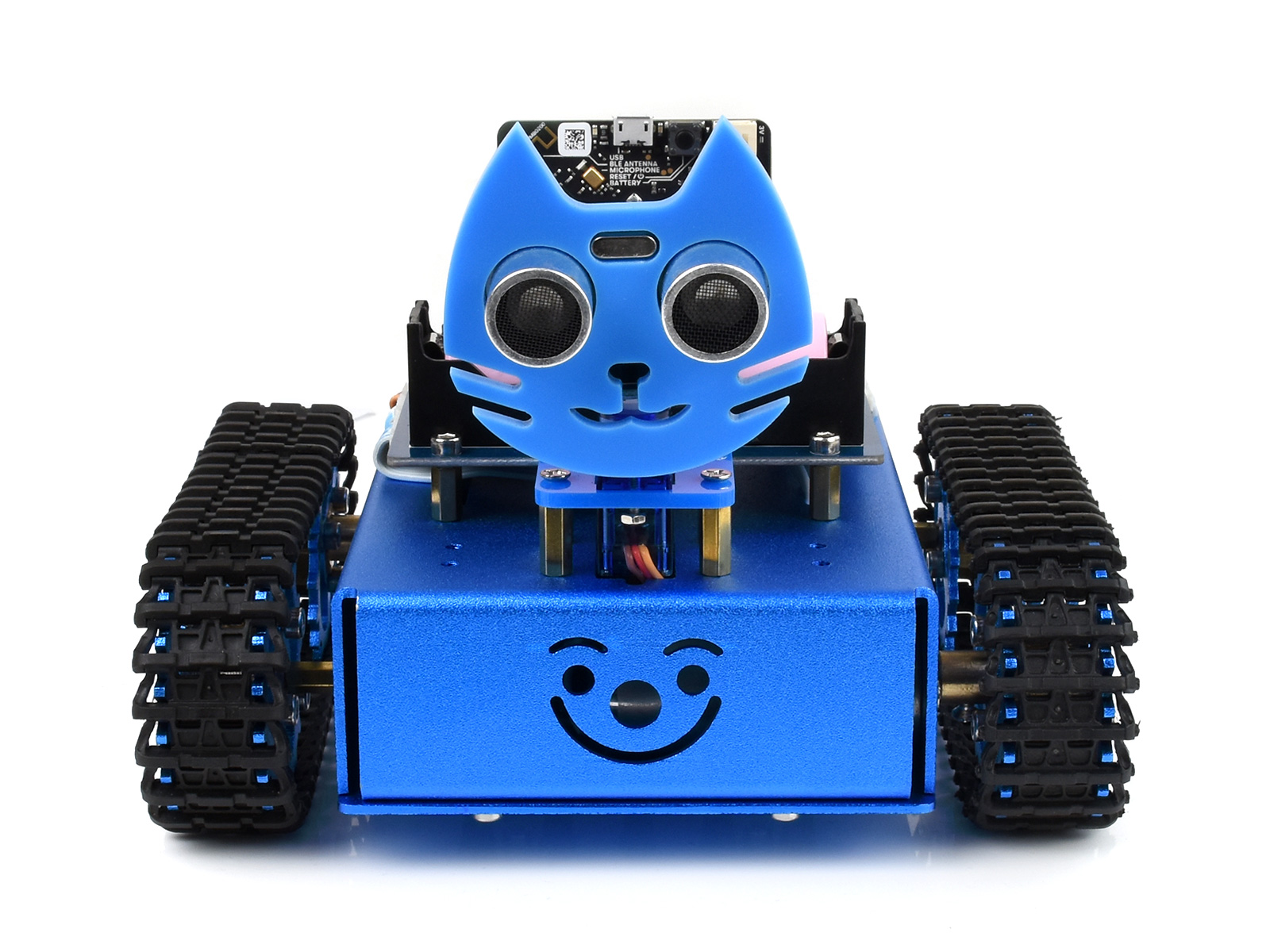

产品图片

树莓派Raspberry Pi KitiBot-for-micro-bit 树莓派Raspberry Pi KitiBot-for-micro-bit 树莓派Raspberry Pi KitiBot-for-micro-bit 树莓派Raspberry Pi KitiBot-for-micro-bit 树莓派Raspberry Pi KitiBot-for-micro-bit 树莓派Raspberry Pi KitiBot-for-micro-bit 树莓派Raspberry Pi KitiBot-for-micro-bit 树莓派Raspberry Pi KitiBot-for-micro-bit

产品资料

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
  • 学习教程

资料路径： www.waveshare.net/wiki/KitiBot_for_micro:bit_V2

配置清单

KitiBot for micro:bit配件包C配置

  1. 小车金属外壳 × 1 (金属盒和底板)
  2. 金属齿轮套装 8PCS × 1
  3. 履带 2PCS × 1
  4. kitiBot for micro:bit V2 扩展板 × 1
  5. 循迹传感器 × 1
  6. 超声波传感器 × 1
  7. KitiBot亚克力 × 1
  8. 舵机 × 1
  9. 舵机固定板 × 1
  10. 超声波转接板 × 1
  11. 370电机2PCS × 1
  12. 18650电池 × 1
  13. PH2.0 20cm 4Pin 同向排线 × 1
  14. PH2.0 20cm 7Pin 同向排线× 1
  15. USB线 type A公口 转 micro公口 × 1
  16. KitiBot for micro:bit T螺丝铜柱包 × 1
  17. 螺丝刀 2PCS × 1

KitiBot for micro:bit V2配置

  1. micro:bit V2 × 1
