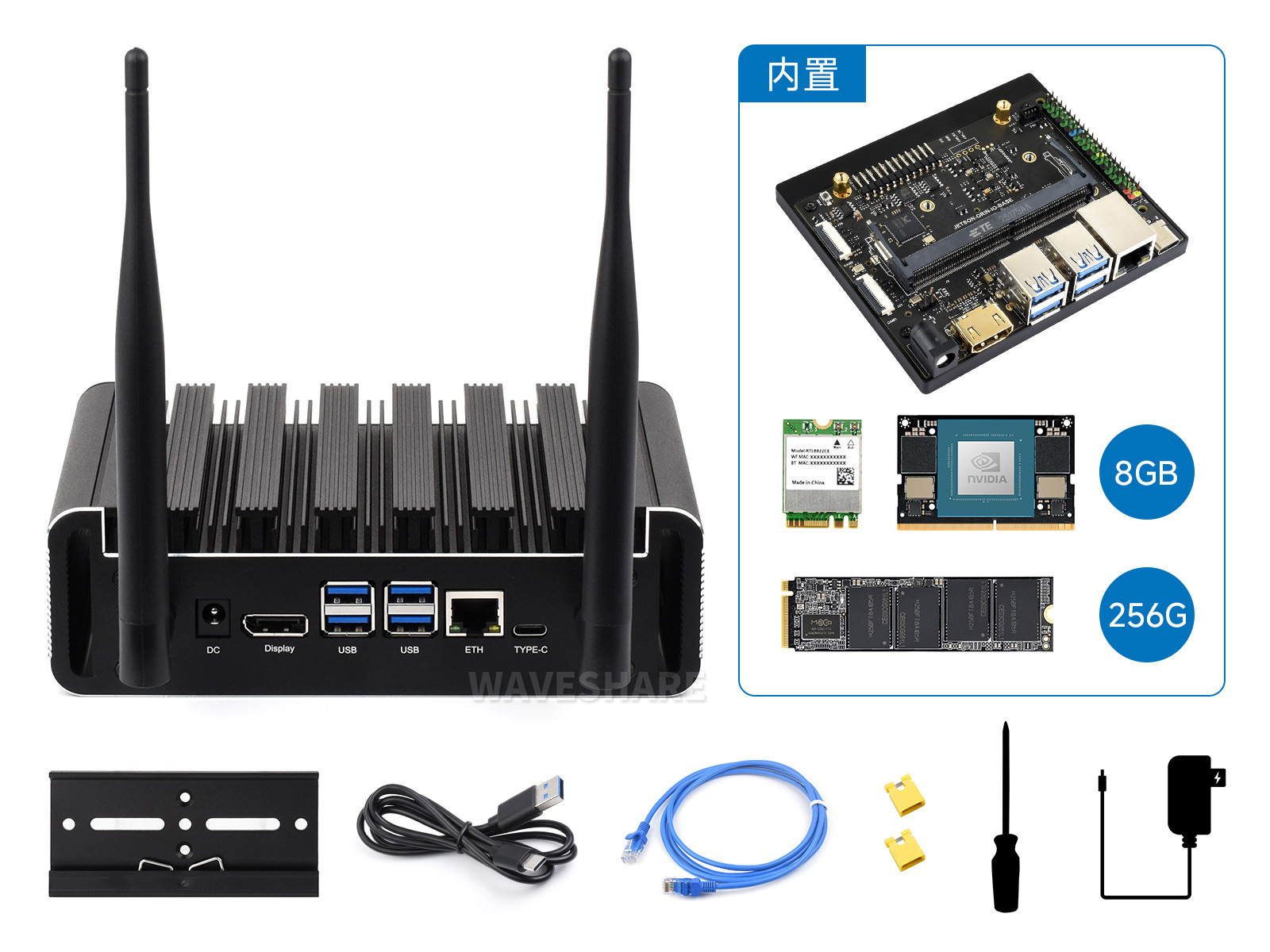

Jetson Orin 被动散热铝合金外壳套件 配套带灯电源键 适用于 Jetson Orin Nano 和 Jetson Orin NX 套件

被动散热，无风扇噪音，准确贴合接口孔位，配套带灯电源键
价格
原价
型号
JETSON-ORIN-NANO-8G-BOX-H
SKU
35607
品牌
Waveshare
核心板
Orin Nano 4GB Orin NX 8GB Orin Nano 8GB Orin NX 16GB
底板
JETSON-ORIN-IO-BASE JETSON-ORIN-IO-BASE-H
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买
英伟达和EAR管控提示
  • 依据相关管控要求，NVIDIA 严禁本产品及其配套套件、模组以任何形式销往古巴、伊朗、朝鲜、叙利亚、俄罗斯、白俄罗斯以及克里米亚、顿涅茨克、卢甘斯克地区和任何实体清单 (Entity List) 主体；
  • 禁止将上述产品用于军事、航空航天、核能、超算相关设备与项目。
  • 针对前述国家、地区、主体及受限应用领域，我方不提供任何产品技术支持服务。

Jetson Orin 被动散热铝合金外壳

适用于 Jetson Orin Nano 和 Jetson Orin NX 套件

Jetson Orin 铝合金外壳主图

具体配置请参考配置清单

兼容英伟达官方套件设计

搭配 JETSON-ORIN-IO-BASE/H 底板，提供 M.2、Display、USB 和网口等更多丰富的接口，能方便用户更好地发挥产品性能。

支持 Orin 核心模组

支持接入 NVIDIA Jetson Orin Nano 和 Jetson Orin NX 核心板

Jetson Orin 铝合金外壳主图
Jetson Orin 铝合金外壳主图

图片仅供参考，固态硬盘实际样式以发货为准

本套件还预装了双频无线网卡模组，支持蓝牙 5.0、双频 Wi-Fi，同时加配 PCB 天线，为套件提供高速、可靠的无线网络连接和蓝牙通信功能。

Jetson Orin 铝合金外壳主图

详细配置请参考配置清单

套餐选择

套餐版本 核心板 底板 被动散热外壳 256G 固态硬盘 无线模组 显示接口
JETSON-ORIN-NANO-4G-BOX Orin Nano 4GB JETSON-ORIN-IO-BASE DP
JETSON-ORIN-NANO-8G-BOX Orin Nano 8GB JETSON-ORIN-IO-BASE DP
JETSON-ORIN-NX-8G-BOX Orin NX 8GB JETSON-ORIN-IO-BASE DP
JETSON-ORIN-NX-16G-BOX Orin NX 16GB JETSON-ORIN-IO-BASE DP
JETSON-ORIN-NANO-4G-BOX-H Orin Nano 4GB JETSON-ORIN-IO-BASE-H HDMI
JETSON-ORIN-NANO-8G-BOX-H Orin Nano 8GB JETSON-ORIN-IO-BASE-H HDMI
JETSON-ORIN-NX-8G-BOX-H Orin NX 8GB JETSON-ORIN-IO-BASE-H HDMI
JETSON-ORIN-NX-16G-BOX-H Orin NX 16GB JETSON-ORIN-IO-BASE-H HDMI

详细配置请参考配置清单

被动散热

基于 Jetson Orin NX/NANO 设计，被动散热

Jetson Orin 铝合金外壳多方位通风散热设计

准确贴合接口孔位

精湛的制造工艺，接口与孔位契合又美观

Jetson Orin 铝合金外壳准确贴合接口孔位

配套带灯电源键

Jetson Orin 铝合金外壳配套带灯电源键

预留导轨固定孔

方便用户安装到特定场景

Jetson Orin 铝合金外壳预留导轨固定孔

图片仅供参考，本产品不含导轨

产品安装介绍

Jetson Orin 铝合金外壳产品展示

步骤一：将铜柱安装到上图所示位置

Jetson Orin 铝合金外壳产品展示

步骤二：在 Jetson Orin 套件表面涂抹导热硅脂

Jetson Orin 铝合金外壳产品展示

步骤三：安装 Jetson Orin 套件，并使用螺丝固定

Jetson Orin 铝合金外壳产品展示

步骤四：将带按键的 4PIN 连接线与套件接口连接，安装后盖，并使用螺丝固定

Jetson Orin 铝合金外壳产品展示

步骤五：使用 IPEX4 转 SMA 转接线，一端连接主板无线模块，另一端固定在前壳

Jetson Orin 铝合金外壳产品展示

步骤六：安装底盖，并使用螺丝固定

Jetson Orin 铝合金外壳产品展示

步骤七：安装前盖，并使用螺丝固定

Jetson Orin 铝合金外壳产品展示

步骤八：两侧 SMA 接口安装胶棒天线，组装完成

图片仅做展示，具体配置请参考配置清单

产品尺寸

Jetson Orin 铝合金外壳产品尺寸


配置清单

Jetson Orin 铝合金外壳产品尺寸
  1. JETSON-ORIN-NANO-4G/8G-BOX-H
    1. Jetson Orin Nano 核心板
      (4GB / 8GB 可选) × 1
    2. JETSON-ORIN-IO-BASE-H × 1
    3. JETSON-ORIN-CASE-C 外壳 × 1
    4. 256GB NVMe 固态硬盘 × 1
    5. 无线网卡 × 1
    6. 胶棒天线及转接头 × 2
  1. 导轨卡扣 × 1
  2. USB 线 Type-A 公口转 Type-C 公口约 1m × 1
  3. 网线约 1.5m × 1
  4. 跳线帽 (2PCS) × 1
  5. 螺丝刀 × 1
  6. 电源 × 1
