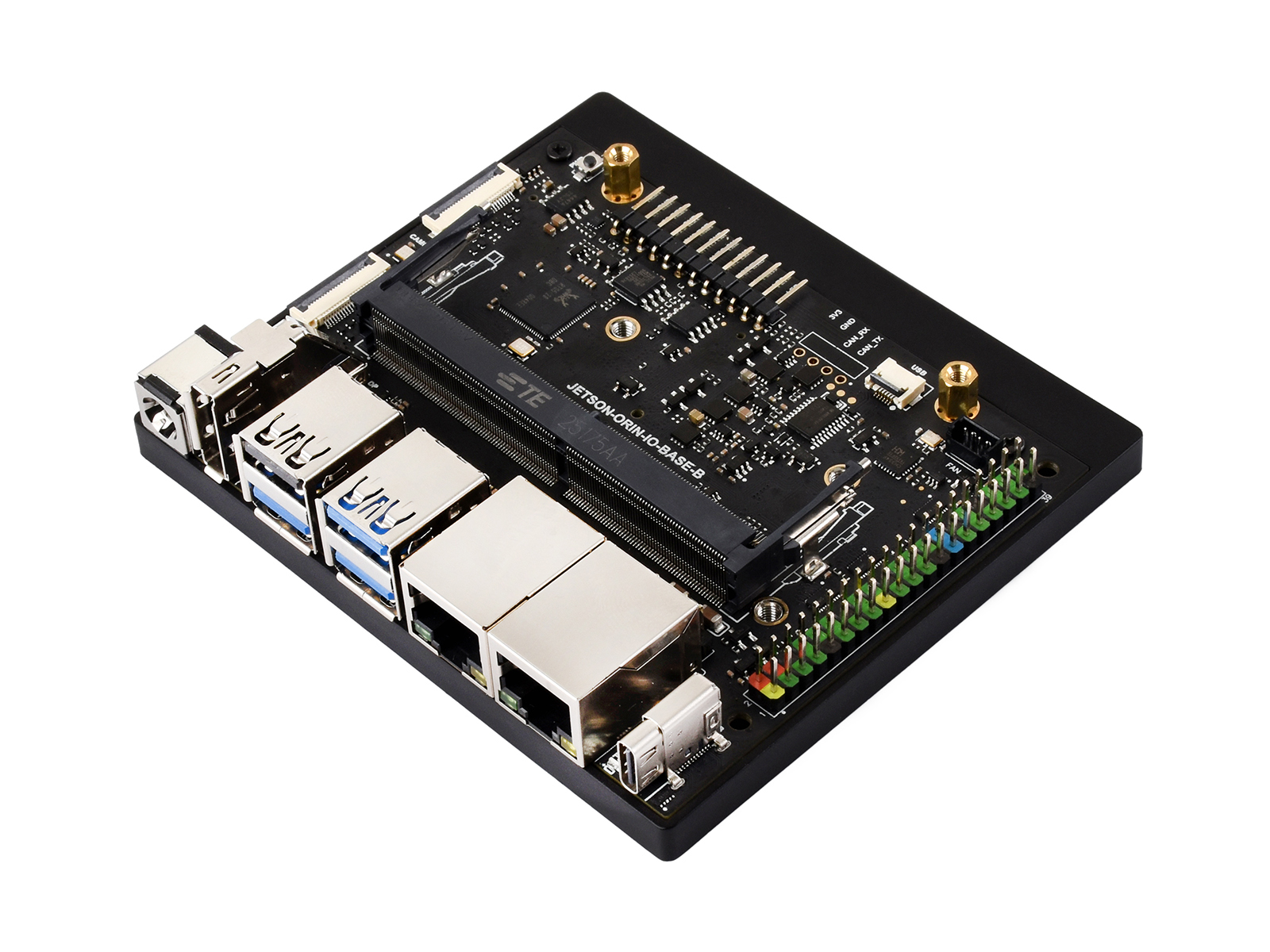

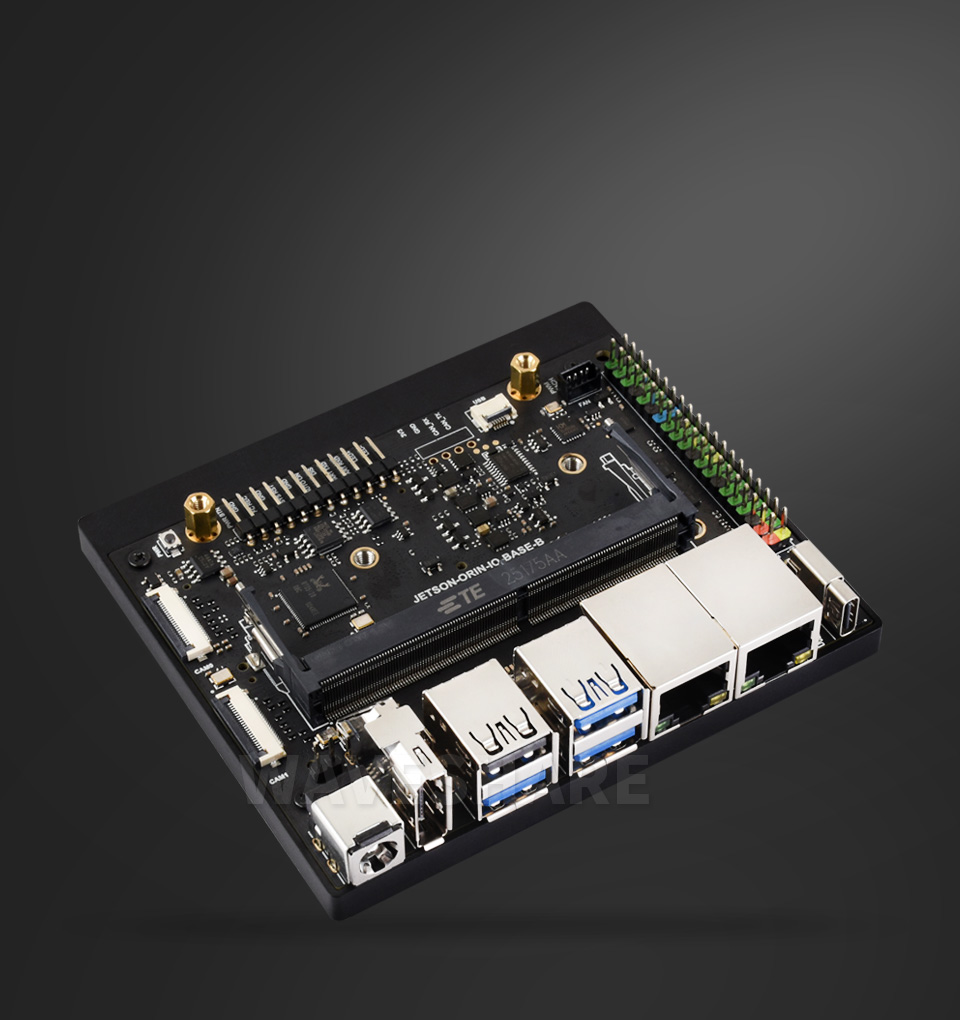

该产品仅为底板，需要搭配核心板使用
支持 Orin 核心模组

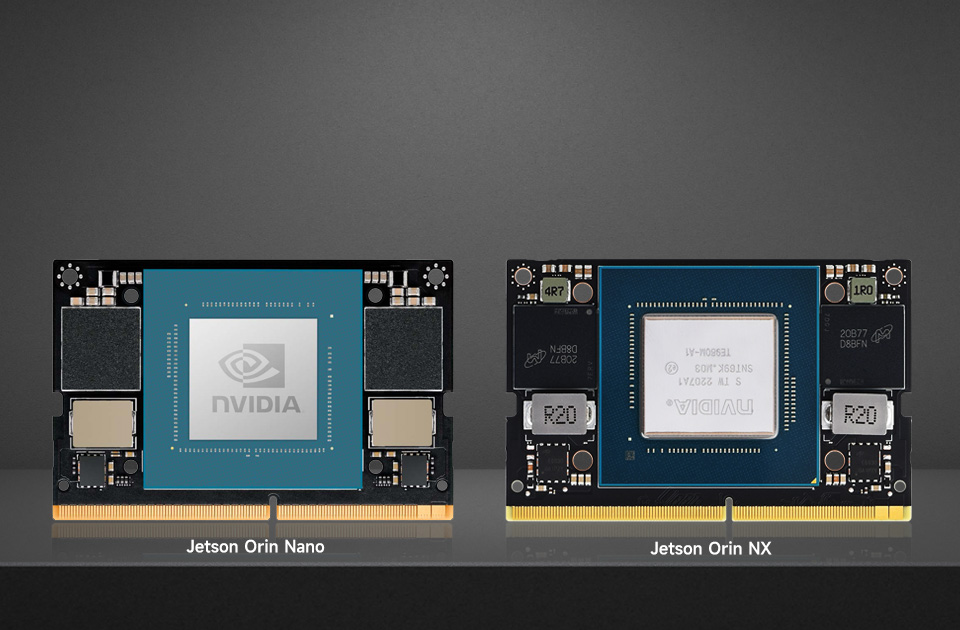

支持接入 NVIDIA Jetson Orin Nano 和 Jetson Orin NX 核心板
接入摄像头

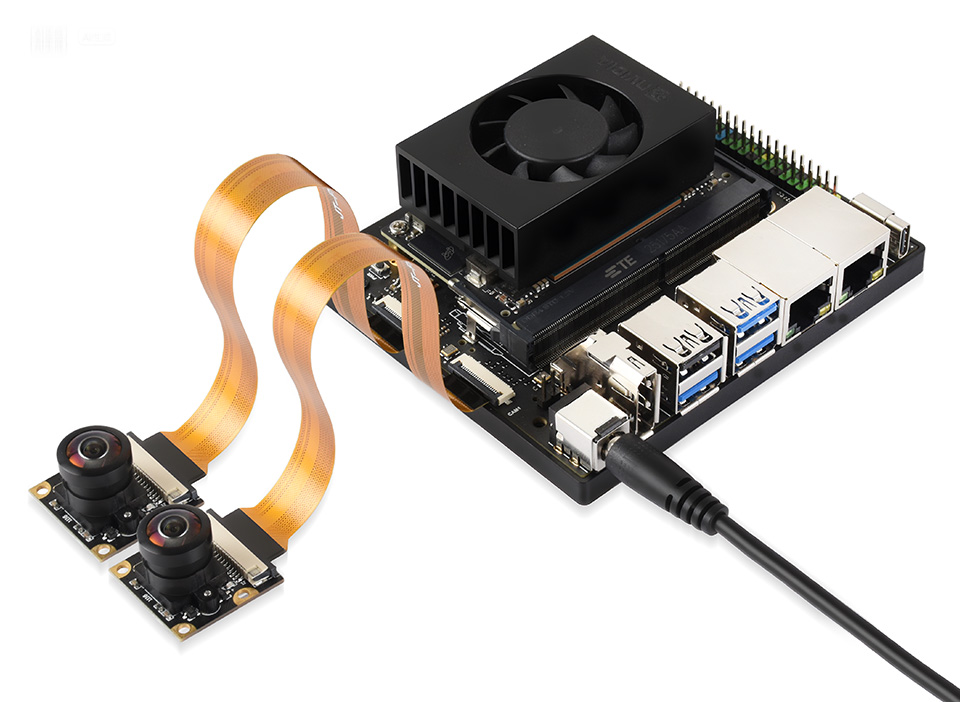

扩展两路 CSI 接口，适用于人脸识别、道路标识、线识别和车牌识别
等 AI 智能应用场景
注：接入摄像头需要另外购买转接线

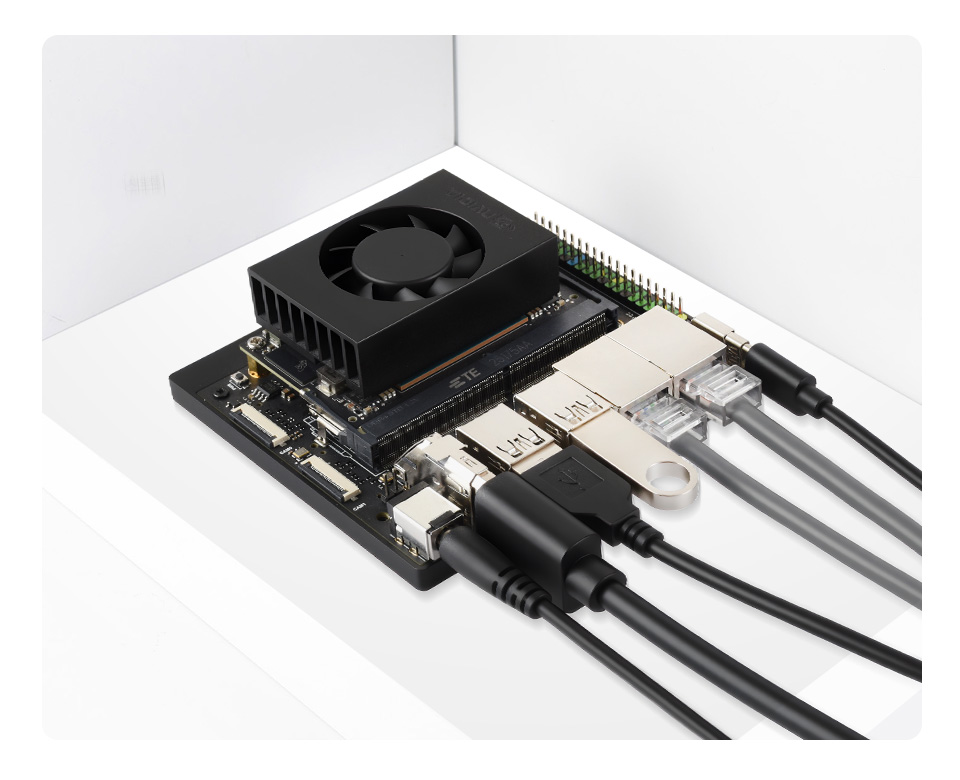

七路 USB 接口
四路 Type-A + 一路 Type-C + 2 路 USB2.0 排线
可接入丰富的外设，USB 3.2 Gen 2 接口可支持高达 10Gbps 数据传输，Type-C 接口可用于系统烧录，并板载 2 路 USB2.0 排线接口
4K 高清输出
支持 DisplayPort 高清接口

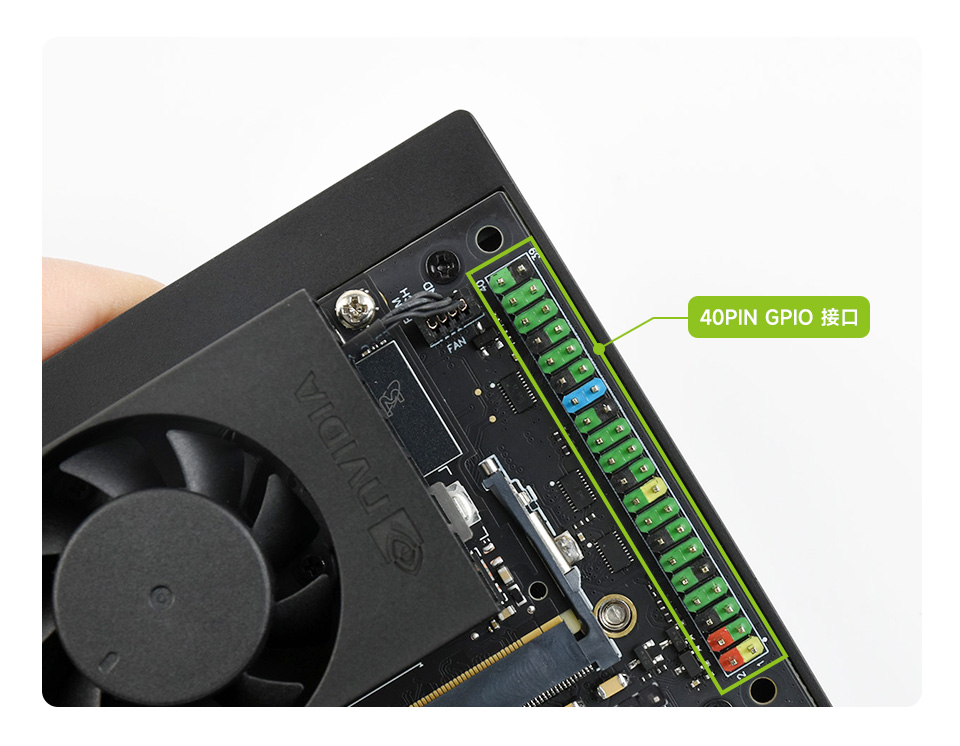

彩色 40PIN GPIO 接口
采用颜色区分，扩展 I2C、SPI、I2S、UART 和 GPIO 等资源
灵活的存储和无线扩展
底板扩展两个 M.2 Key M 接口，用于接入固态硬盘，
并引出 M.2 Key E 接口，可接入无线网卡，减少了设备的线材束缚
图片仅供展示，本产品不含固态硬盘和无线网卡
资源简介
-
260PIN DO-DIMM 连接器
用于连接 Jetson Orin Nano/NX 模组
-
12PIN 排针
引出电源按键、复位按键、调试串口、force recovery 设置、自动上电使能和电源指示灯
等引脚 - 板载电源按键
-
2 路 22PIN CSI 摄像头接口
2 路 MIPI CSI 4-lane 摄像头接口
-
DC 电源接口
支持宽电压，支持接入 9V ~ 19V 电压，接口尺寸为 5.5 × 2.5 插头
-
DP 显示接口
支持 4K 显示
-
4 路 USB Type-A 接口
3 路 USB 3.2 Gen2 支持 10Gbps 数据传输，
1 路 USB2.0 支持 480Mbps 数据传输 -
2.5G 网口
RJ45 2.5G 以太网口
-
以太网接口
RJ45 千兆以太网口
-
USB Type-C 接口
可用于系统烧录和数据通信
- 40PIN 排针
- 4PIN PWM 风扇接口
-
2 路 USB2.0 排线接口
FFC 0.5mm 6PIN 连接器
-
M.2 Key E
可接入无线网卡
-
2 路 M.2 Key M
可接 NVMe 固态硬盘
-
RTC 备用电池接口
PH1.25 2P
产品尺寸
Jetson Orin 底板对比
| 产品 | 接口数量及接口参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 特点 | 显示接口 | ③ PoE |
网口 | ① USB |
MIPI | M.2 | 40 PIN GPIO |
RTC 电池 |
② 风扇接口 |
电源输入 | 尺寸 (mm) |
||
 标准版 |
同官方标准 | DP | 管脚 | 千兆×1 | 3.1×4(Type-A) 3.0×1(Type-C) |
×2 | M KEY×2 E KEY×1 |
PH1.25 | 9-19V | 90.5×103.0 | |||
 HDMI版 |
HDMI接口 | HDMI | 管脚 | 千兆×1 | 3.1×4(Type-A) 3.0×1(Type-C) |
×2 | M KEY×2 E KEY×1 |
PH1.25 | 9-19V | 90.5×103.0 | |||
 双网口版 |
双网口 | DP | 管脚 | 千兆×1 2.5G×1 |
3.1×3(Type-A) 3.0×1(Type-C) 2.0×1 2.0排线×2 |
×2 | M KEY×2 E KEY×1 |
PH1.25 | 9-19V | 90.5×103.0 | |||
| 备注 | ① USB 3.1 完全等同于 USB 3.2 Gen2。
② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 |
||||||||||||
