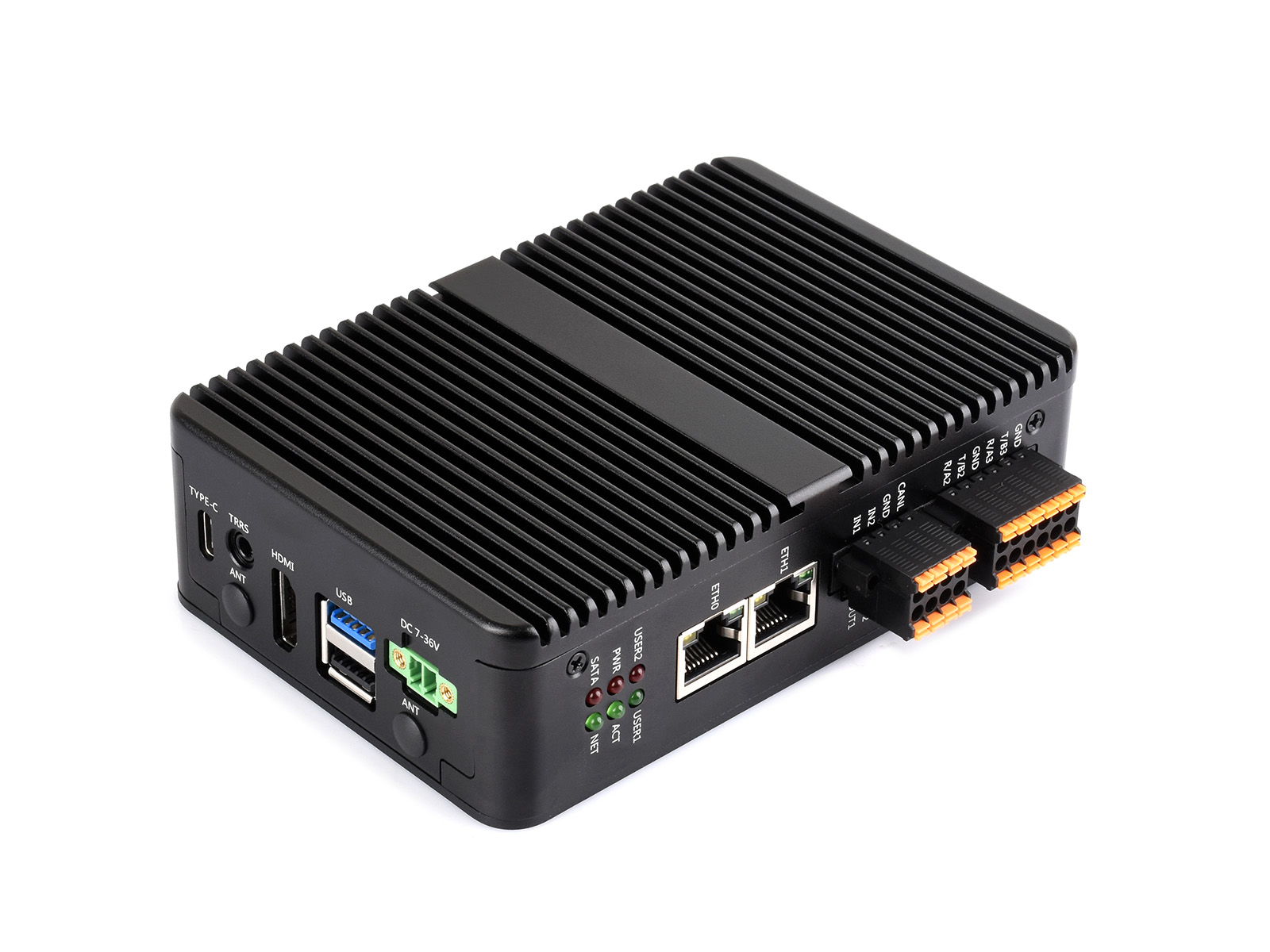

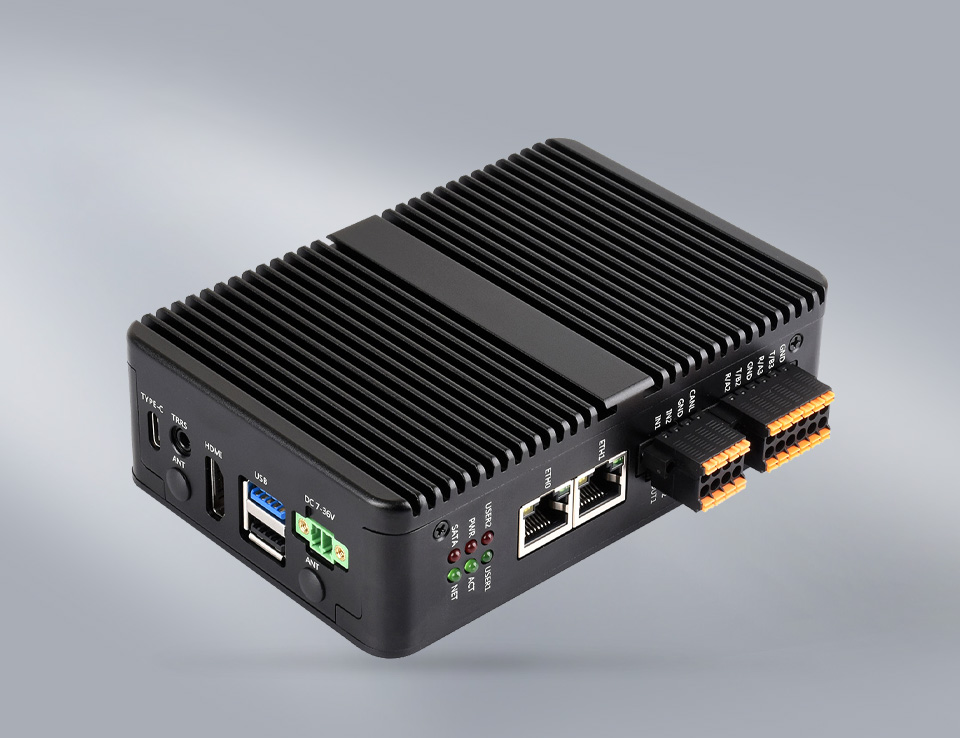

树莓派 CM5 千兆 / 2.5G 双网口工业计算机，支持 4K 输出、接入 4G / 5G 通信模块，适用于 Compute Module 5 的所有版本

树莓派工业计算机

专为树莓派 Compute Module 5 核心板设计

版本选择

(详细配置，请参考配置清单说明)

双网口 CM5 主机 A 款
( 4 × RS485 )

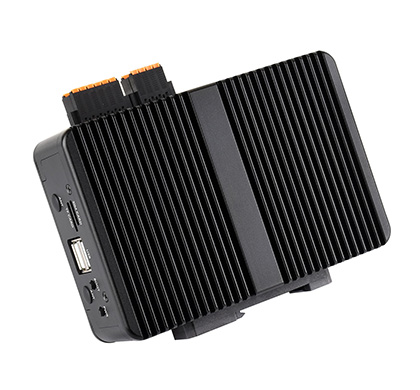

双网口 CM5 主机 B 款
( 2 × RS485 + 2 × RS232 )

以上版本都配备了铝合金散热外壳及电源

产品参数

CM5 扩展板对比

	接口数量及接口参数
产品	PoE	网口	40PIN GPIO	PCIe	① USB	MIPI	HDMI	RTC 电池	② 风扇 接口	电源 输入	特性
NANO A					3.0×1	×2		SH1.0		5V	CM5 大小
NANO B		千兆×1		16PIN PCIe	3.0×1	×2		SH1.0		5V	CM5 大小
基础版 A 型		千兆×1		16PIN PCIe	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小
基础版 B 型		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR1220		5V	树莓派大小 加密芯片 EEPROM
小板型双千兆		千兆×2			3.0×1			SH1.0		5V	双网口 MINI 版
双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 加密芯片 EEPROM
物联网双网口		千兆×1 2.5G×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR1220		7V~36V	双网口 4G/5G 接口
PoE 版		千兆×1		M.2 M KEY	3.0×2 2.0×2	×2	×2	ML/ CR2032		5V	USB×4
树莓派官方	③	千兆×1		M.2 M KEY	3.0×2	×2	×2	ML/ CR2032		5V	官方板
IPCBOX-CM5		千兆×1 2.5G×1		M.2 M KEY	3.0×1 2.0×3		×1	SH1.0		7V~36V	双网口 4G/5G 接口 RS485/RS232 加密芯片 EEPROM CAN 数字输入 数字输出 音频 蜂鸣器
备注	① USB 3.0 完全等同于 USB 3.2 Gen1。 ② 风扇接口若无特殊说明，通常是 JST-SH 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

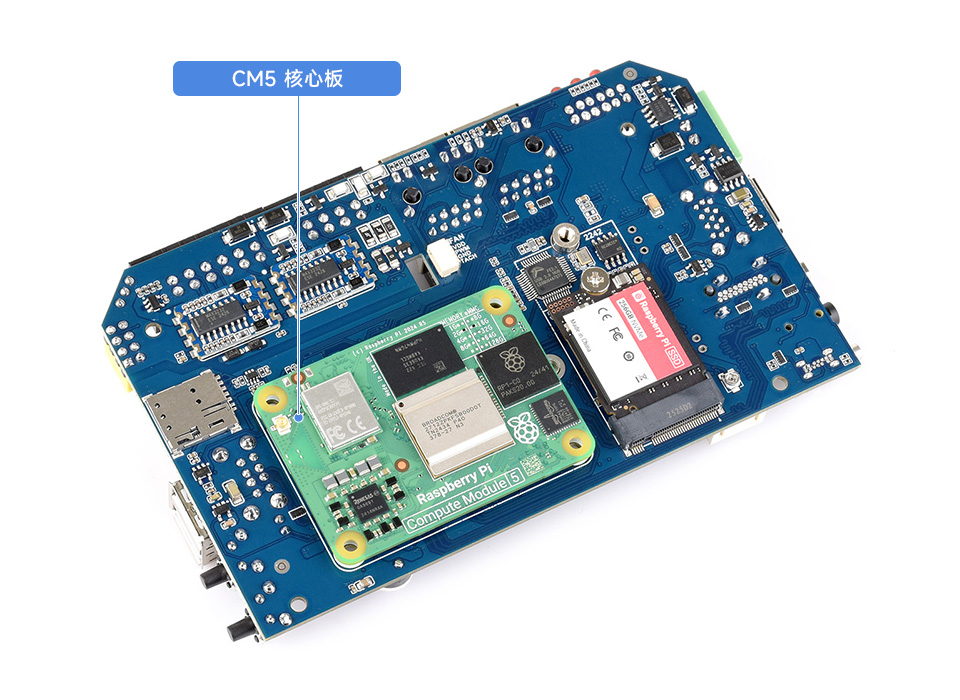

接入 Compute Module 5 核心板

板载标准的 CM5 连接器，
支持接入 Compute Module 5 Lite / eMMC 系列核心板

本图片仅供参考，详细配置请参阅配置清单

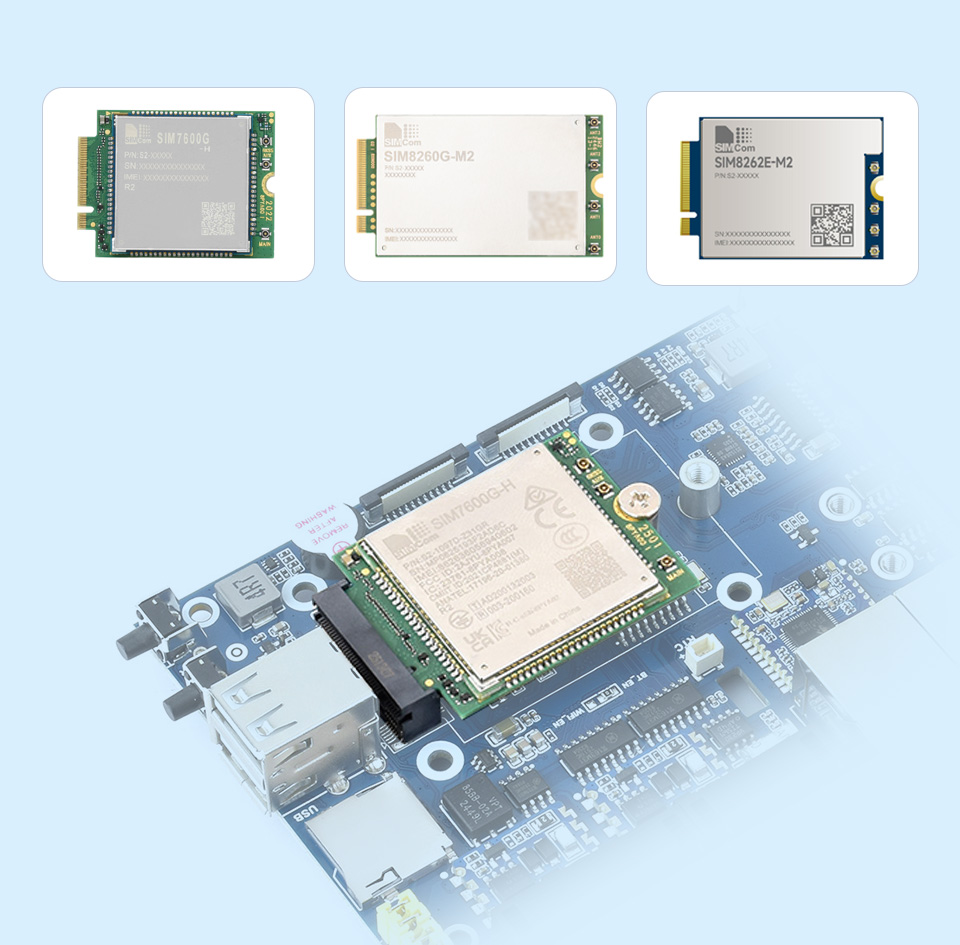

通信模块适配

本产品适用于以下类型的 M.2 B KEY 接口的通信模块

注意：全球通 5G / 4G / 3G / 2G 蜂窝功能需要接入通信模组才可以生效,
如有需要，请购买 SIM7600G-H-M.2、SIM8260G-M2 和 SIM8262E-M2

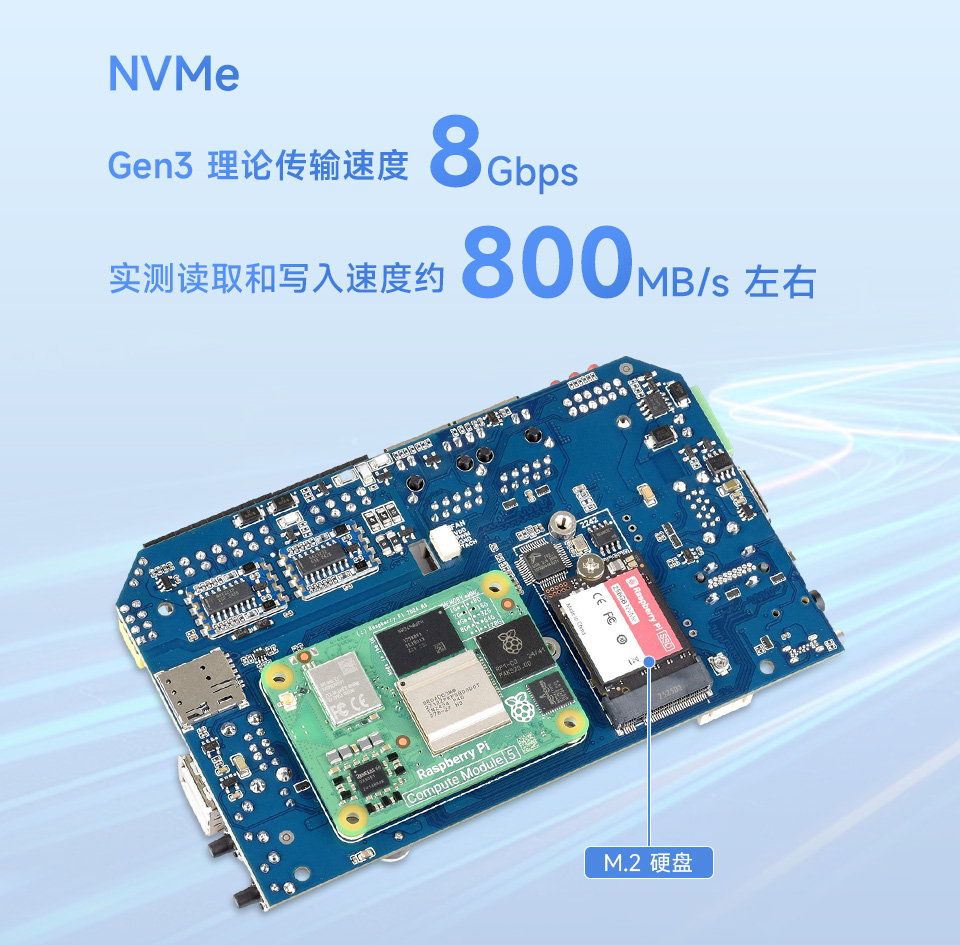

支持 M.2 NVMe 硬盘

相比树莓派的 Micro SD 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

本图片仅供参考，详细配置请参阅配置清单

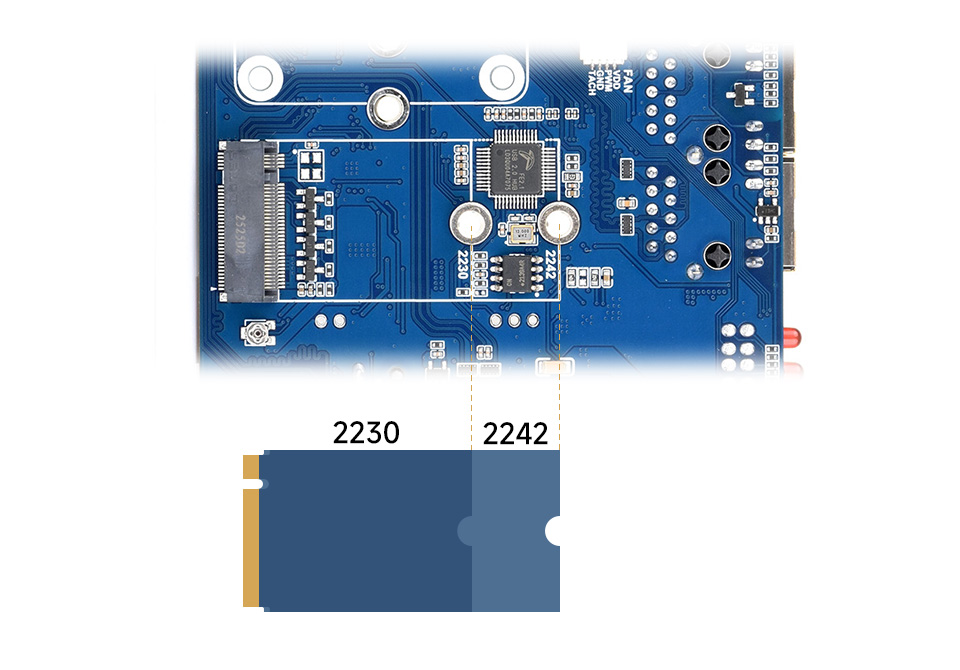

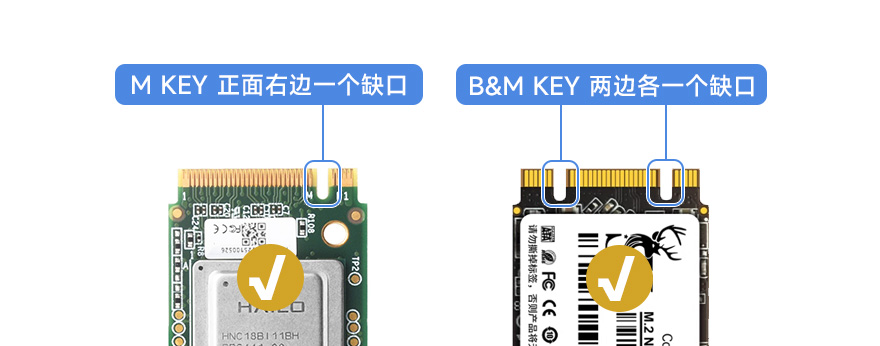

适用 M.2 尺寸

适用接口

注意：仅支持 NVMe 硬盘协议

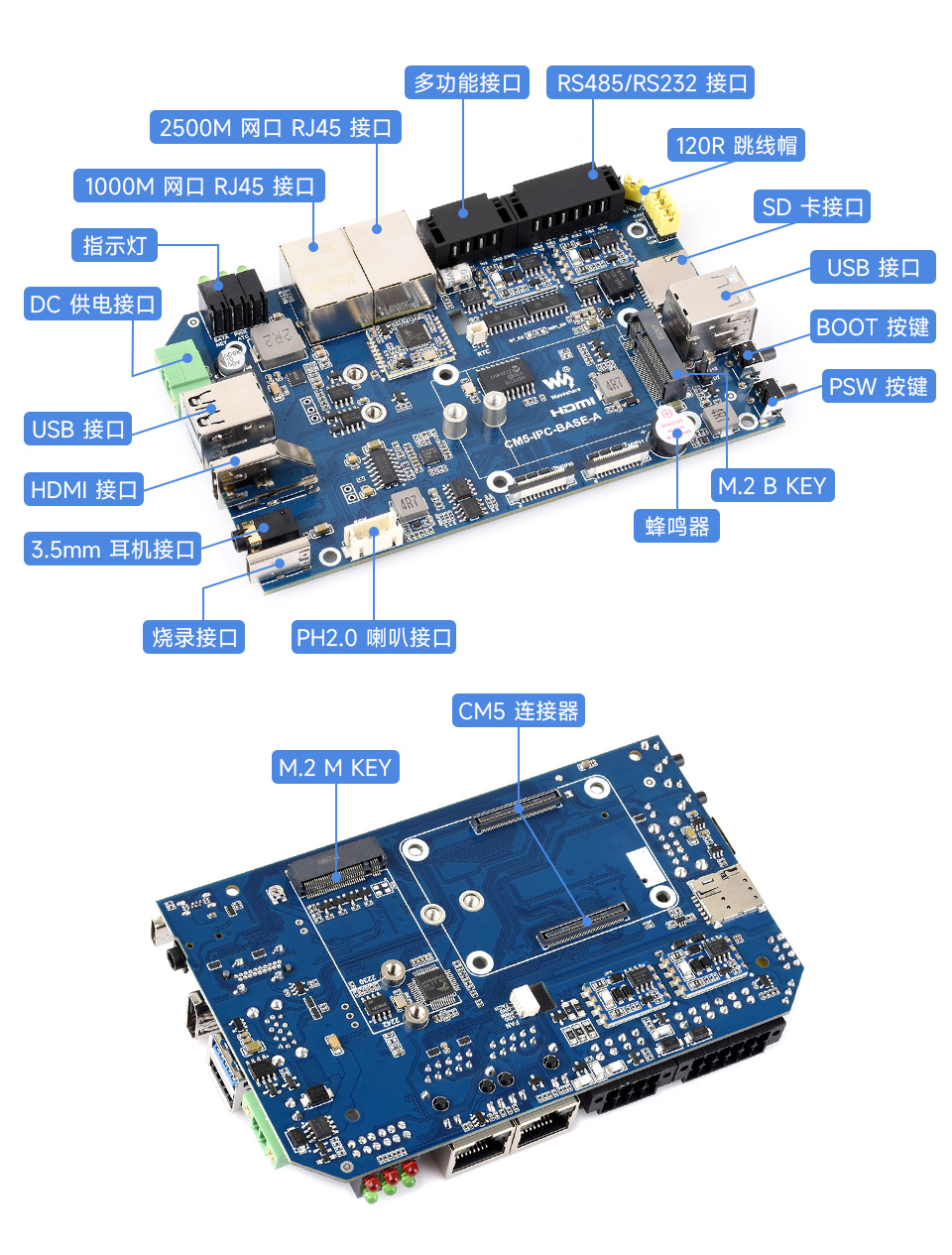

更多丰富的接口

细致的孔位设计

确保每个接口都能高度贴合主板，接口处标注有清晰丝印，方便查看

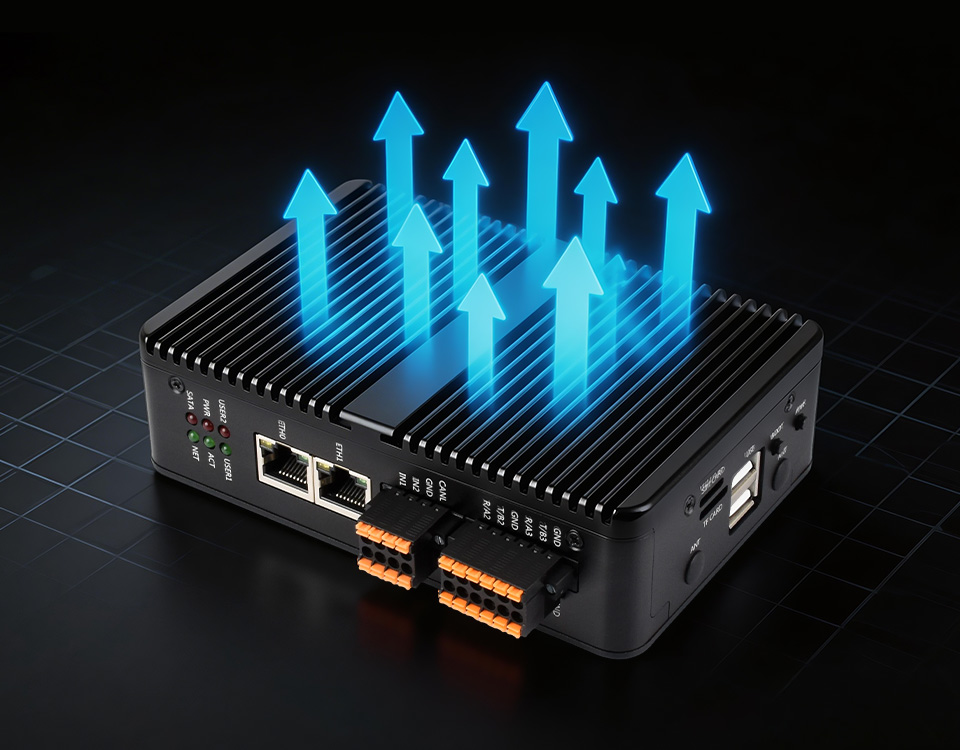

散热设计

外壳整体为铝合金材质，可大面积导热散热，配合散热鳍片，散热更高效

支持导轨支架

在侧面预留导轨安装螺丝孔，可以固定导轨，安装固定更方便

图片仅供展示，本产品包含导轨支架，兼容 VESA 安装方式

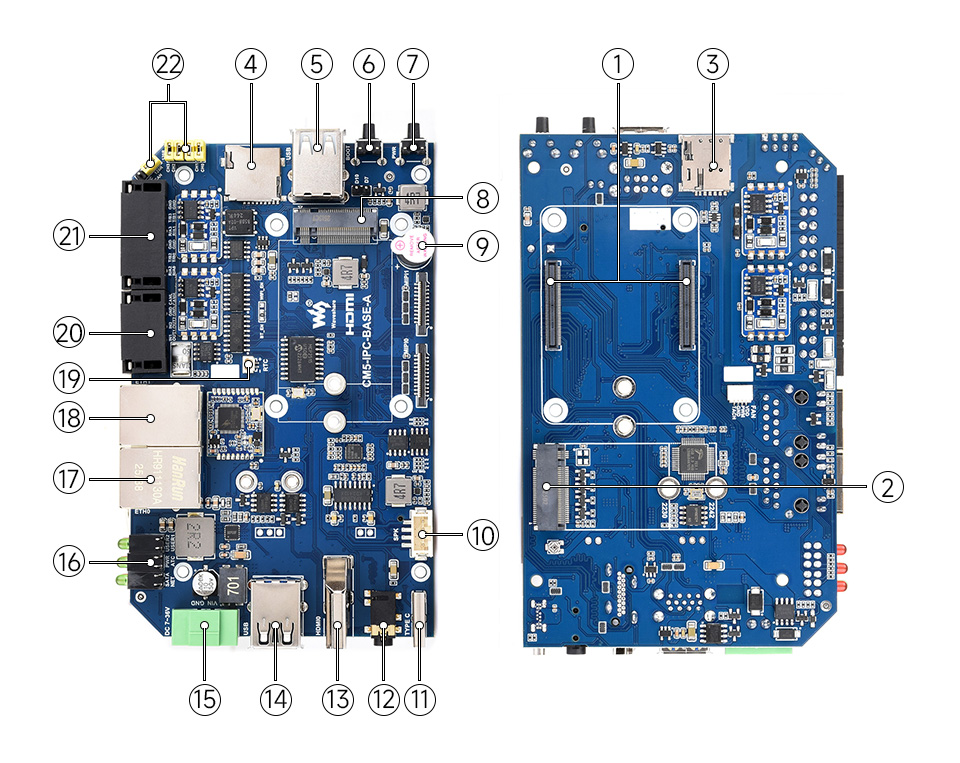

资源简介

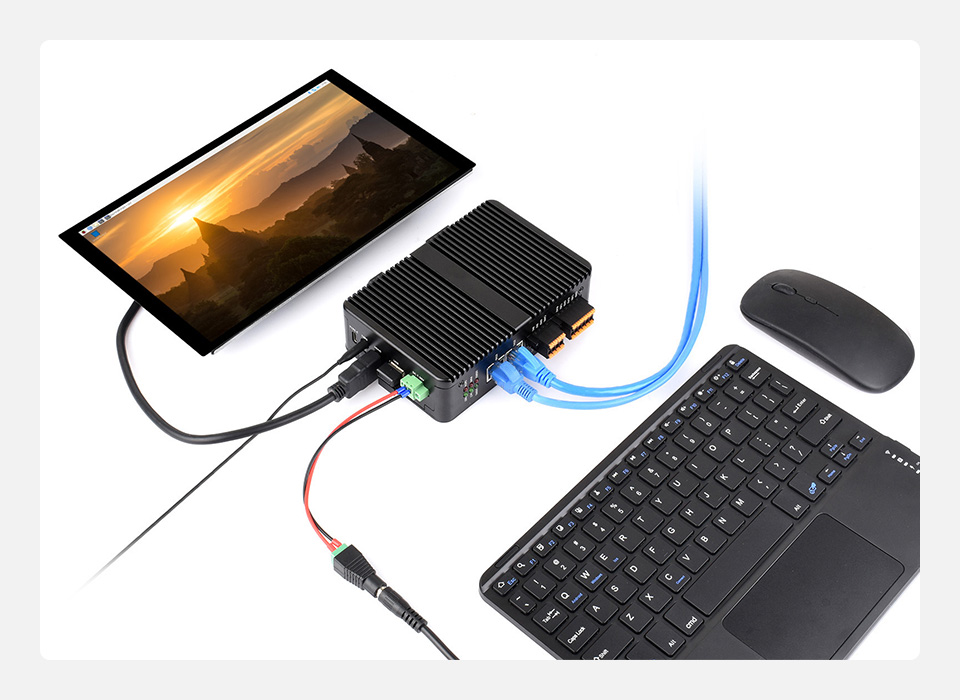

应用示例

适用于远程通信的树莓派应用或者其他工业场合

说明：图片仅供参考，本产品不包含图中的显示屏、键盘和鼠标，
如有需要请另行购买

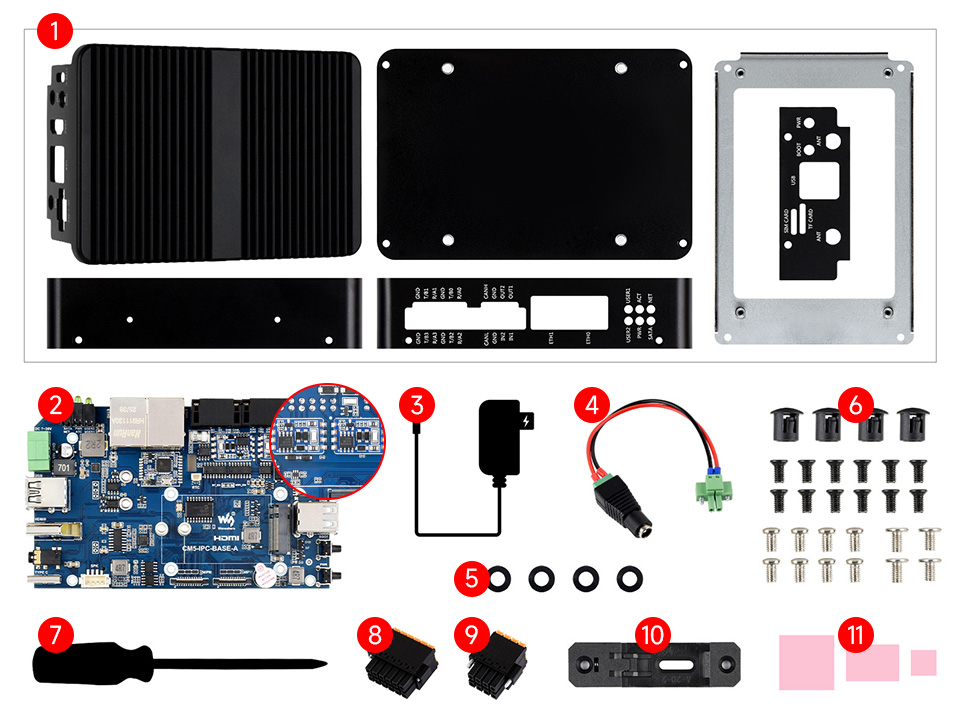

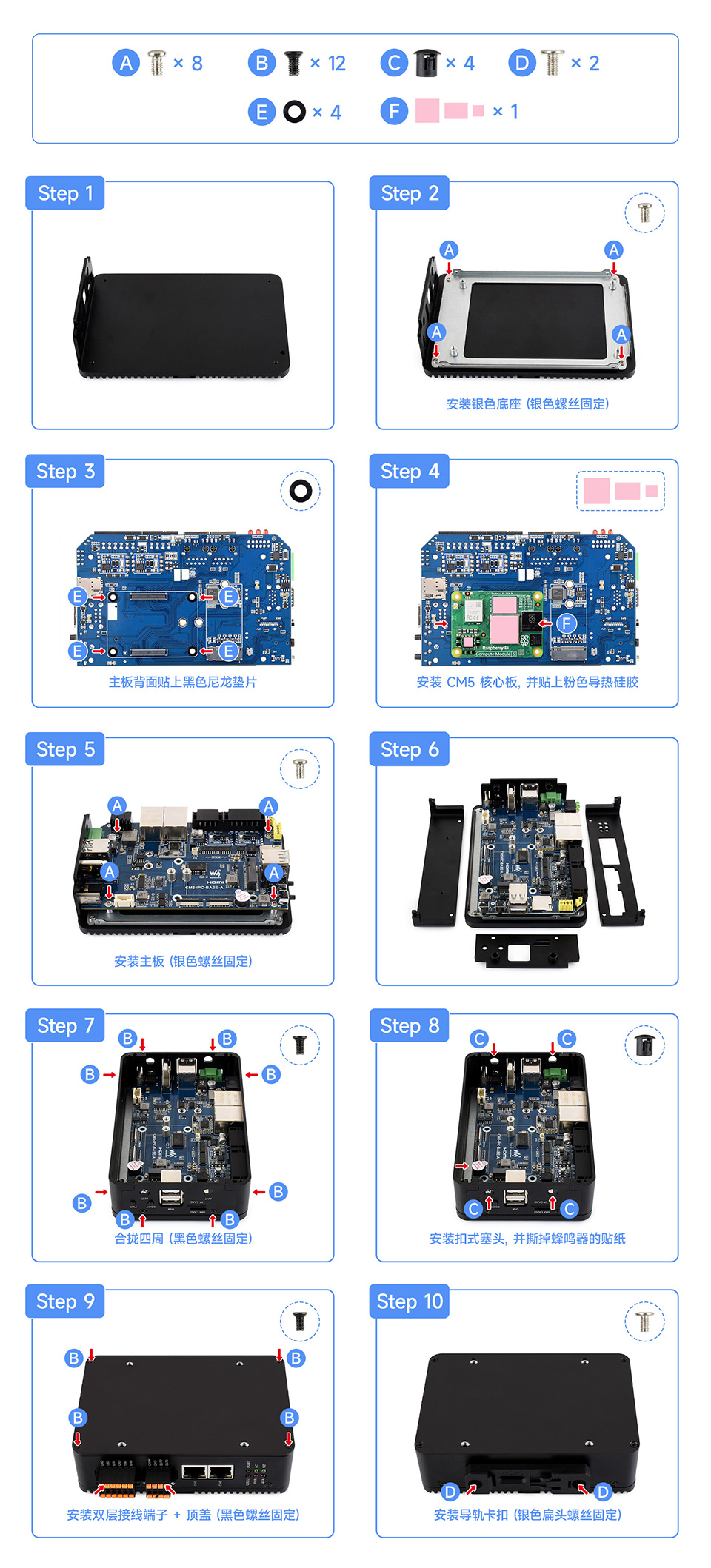

组装示例

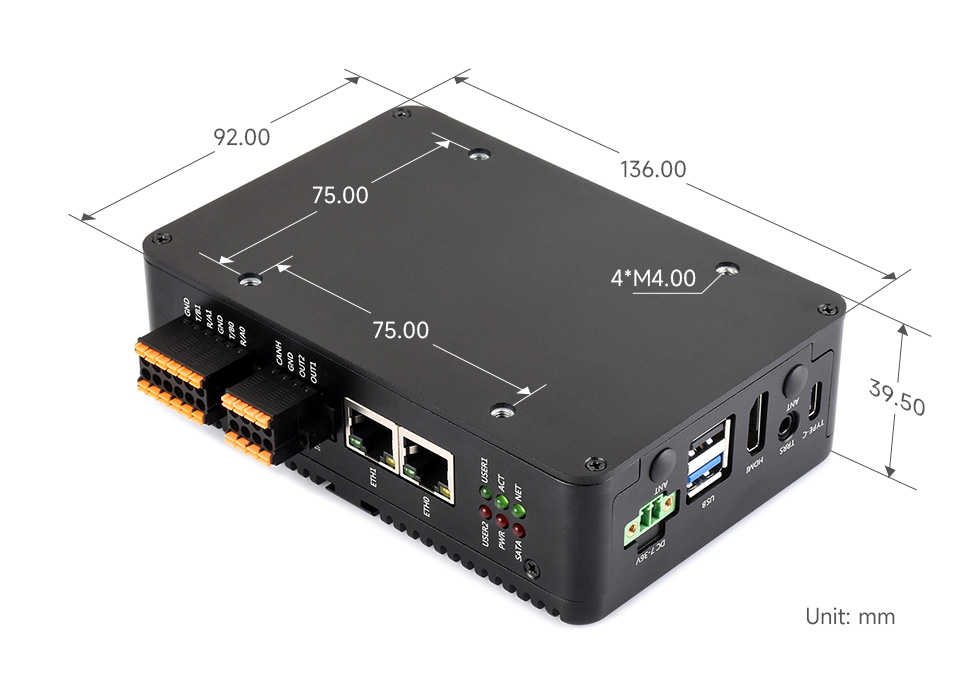

外形尺寸

关于 CM5 的简介

全新升级，更强大的 CM5
