IMX296
全局快门摄像头模块
采用 IMX296 感光芯片，160 万像素，黑白相机，可接入树莓派系列主板
产品简介

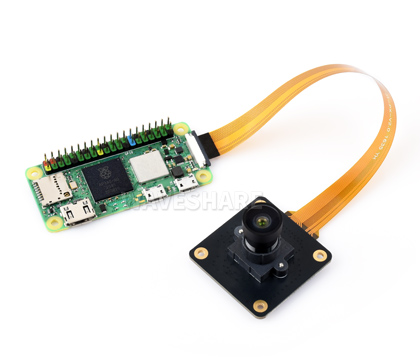

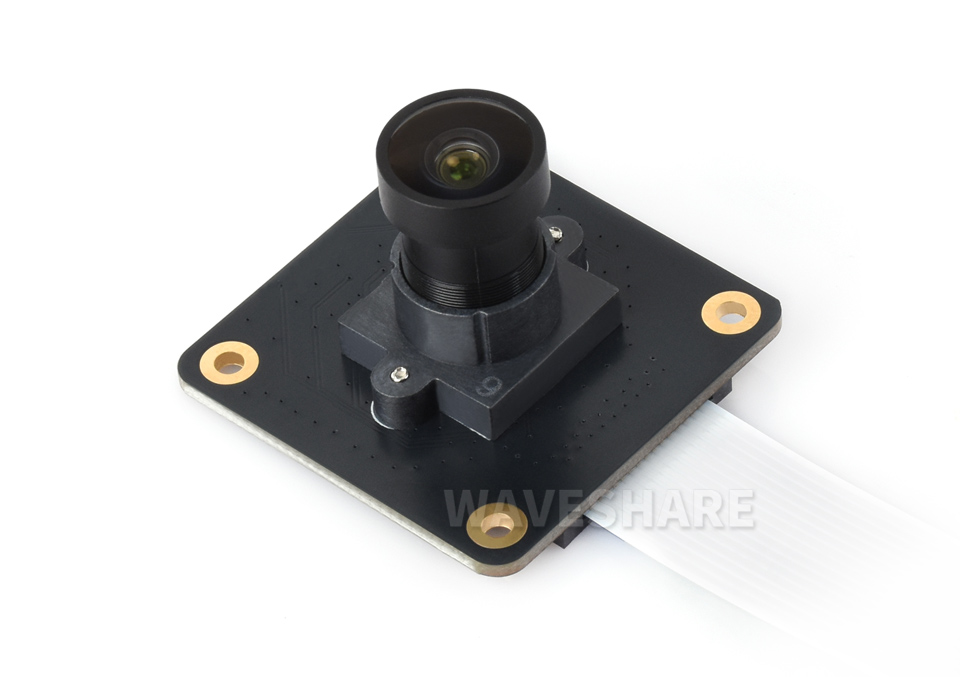

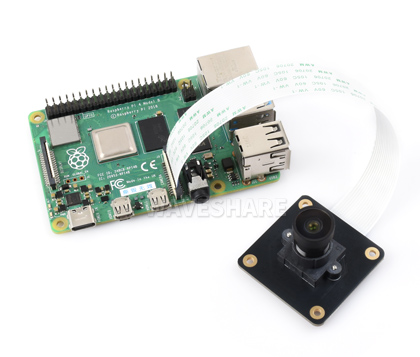

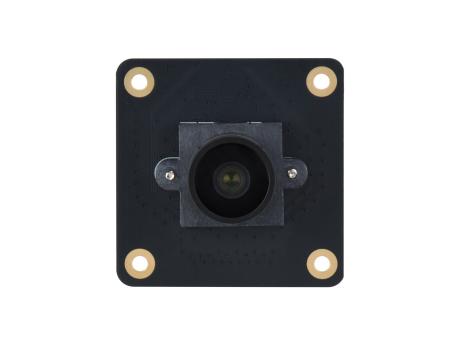

IMX296 Camera 全局快门黑白摄像头模块，基于索尼 IMX296 感光芯片，可提供 160 万像素分辨率。能够捕捉快速运动物体而不会出现卷帘快门相机的典型果冻效果。它非常适合快速运动摄影和机器视觉应用。相机配套 M12 镜头，130° 宽视场角，配有双排线，支持树莓派全系列主板。
产品参数
| 传感器 | 型号 | 索尼 IMX296 |
|---|---|---|
| 158 万像素 (黑白) | 1456 × 1088 | |
| CMOS 对角线长度 | 6.3mm | |
| 单像素尺寸 | 3.45μm × 3.45μm | |
| 镜头 | 光圈 (F) | 1.6 |
| 焦距 (BFL) | 3.0mm | |
| 视场角 (FoV) | 130° (D) 99° (H) 72° (V) | |
| 畸变 | <20% |

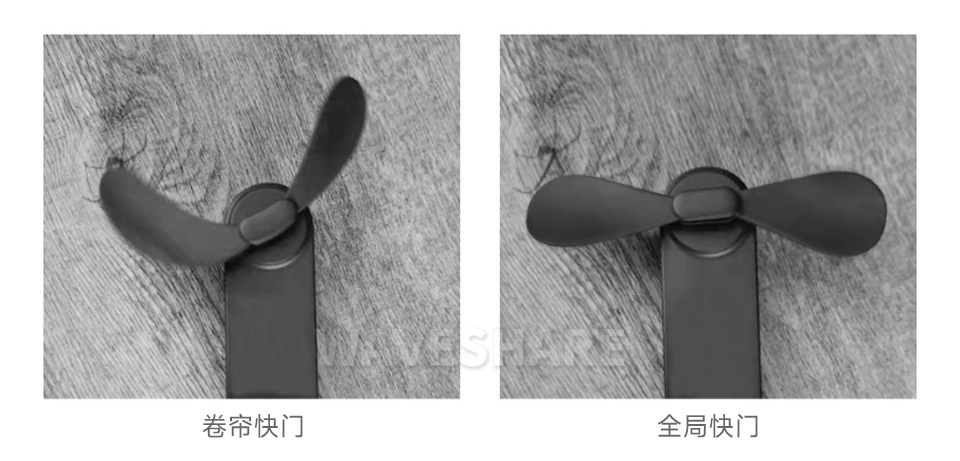

全局快门 成像更清晰
全局快门摄像头拍摄快速运动物体时，无果冻效果更适用于高速运动抓拍
产品尺寸
产品选型
| 型号 | 像素 | 传感器 | 传感器尺寸 | 红外滤光片 | 镜头 标准 |
视场角(度) | 光圈(F) | 焦距(mm) | 尺寸(mm) | 适用范围 |
|---|---|---|---|---|---|---|---|---|---|---|
| Raspberry Pi HQ Camera | 1230万 | IMX477 | 7.9mm | 集成 | C/CS | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5 |
| IMX477 12.3MP Camera | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5、 RDK 系列、 Jetson 系列主板 |
|||||
| Raspberry Pi HQ Camera M12 | M12 | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5 | ||||
| IMX477 IR-CUT Camera (A) | 90 | 2.0 | 3.95 | 38*38 | Raspberry Pi、CM3/3+/4/5、 RDK 系列 Jetson 系列主板 |
|||||
| IMX477-160 12.3MP Camera | 160 | 2.2 | 2.75 | 26*25 | Raspberry Pi、CM3/3+/4/5、 RDK 系列、 Jetson 系列主板 |
|||||
| Raspberry Pi Global Shutter Camera | 160万 | IMX296 | 6.3mm | C/CS | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5 | |
| IMX296 Global Camera (A) | 160万 | IMX296 | 6.3mm | C/CS | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5 | |
| IMX296-130 BW Camera | 160万 | IMX296 | 6.3mm | M12 | 130 | 1.6 | 3.0 | 38*38 | Raspberry Pi、CM3/3+/4/5 |
