产品简介

【自我介绍】
我是基于IMX219的摄像头模组(不带驱动板),800万像素,160度视场角,兼容 树莓派V2版本摄像头 板载接口。
如果你正在使用树莓派摄像头V2版,并且对它的模组视场角不满意,那你可以考虑用我代替。

【我的参数】
  • 800万像素
  • 感光芯片为索尼IMX219
  • 摄像头参数:
    • CMOS尺寸:1/4英寸
    • 光圈(F):2.35
    • 焦距(Focal Length):3.15mm
    • 对角视场角(FOV):160度 (树莓派V2版本摄像头仅62.2度)
    • 畸变(Distortion): < 14.3%
    • 景深(Focusing Range):20cm ~ 无穷远
  • 静态图片分辨率为3280 × 2464
  • 支持1080p30, 720p60以及640 × 480p90视频录像

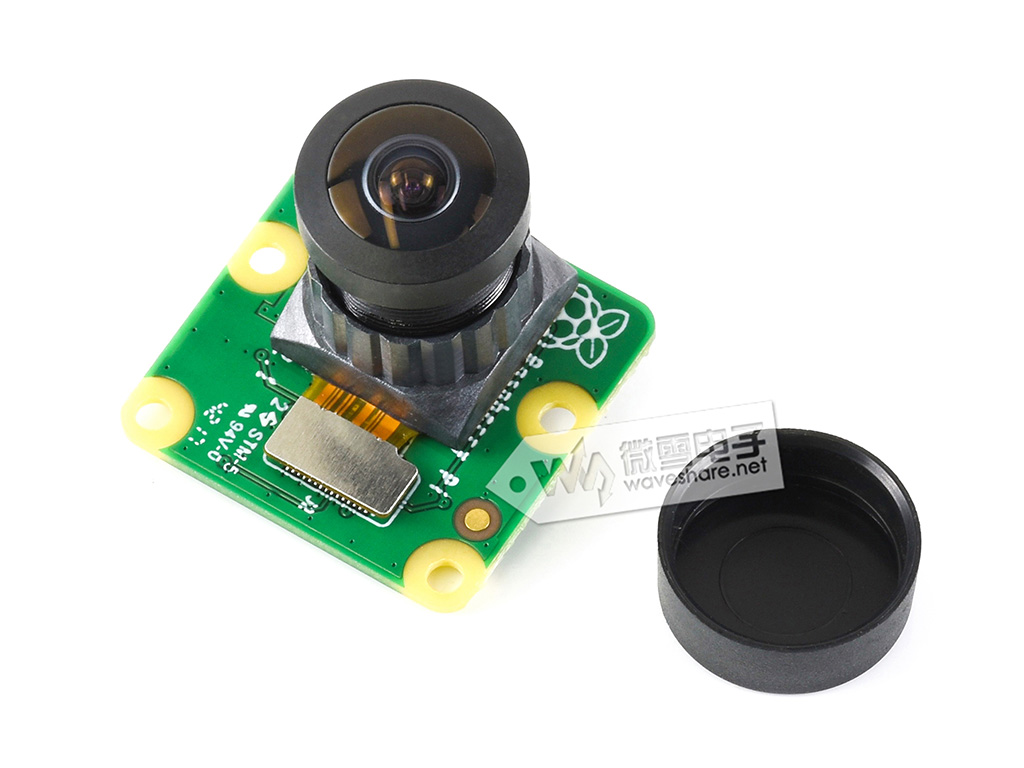

产品图片

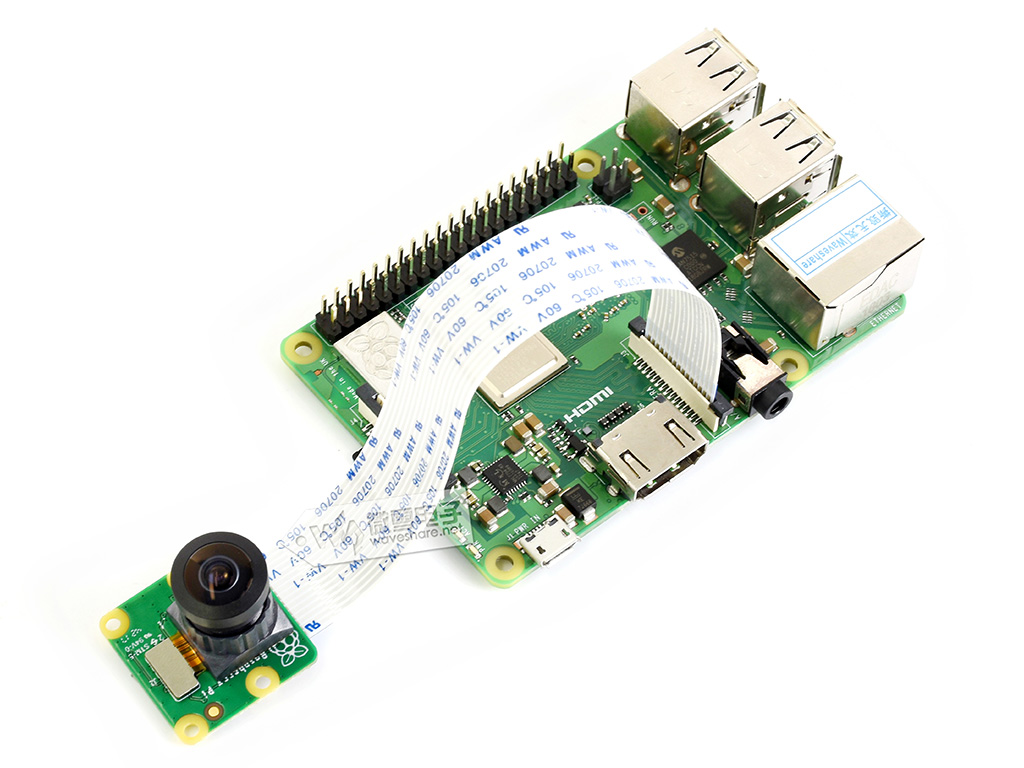

本产品为模组(不带驱动板),不包括示意图中的 树莓派 树莓派V2版本摄像头 驱动板,如有需要,请另行购买。

更换镜头图解

产品选型

型号 像素 传感器 红外滤光片 视场角(度) 光圈 焦距(mm) 镜头数 PCBA 适用范围
RPi Camera V2 800万 IMX219 集成 62.2 2.0 3.04 单目 Raspberry Pi❷、CM3/3+/4、
Jetson Nano、Jetson Xavier NX
RPi NoIR Camera V2 62.2 2.0 3.04 单目 Raspberry Pi❷、CM3/3+/4、
Jetson Nano
IMX219-77 Camera 集成 79.3 2.0 2.85 单目 Raspberry Pi❶、CM3/3+/4、
Jetson Nano、Jetson Xavier NX
IMX219-77IR Camera 79.3 2.0 2.85 单目
IMX219-120 Camera 集成 120 2.0 1.79 单目
IMX219-160 Camera 集成 160 2.35 3.15 单目
IMX219-160IR Camera 160 2.35 3.15 单目
IMX219-170 Camera 集成 170 2.4 2.2 单目
IMX219-200 Camera 集成 200 2.0 0.87 单目
IMX219-83 Stereo Camera 集成 83 2.4 2.6 双目 CM3/3+/4、Jetson Nano (B01)、
Jetson Xavier NX
IMX219-160 IR-CUT Camera 集成 160 2.7 1.75 单目 Raspberry Pi❶、CM3/3+/4、
Jetson Nano、Jetson Xavier NX
IMX219-D160 集成 160 2.35 3.15 单目 × Raspberry Pi❷、CM3/3+/4、
Jetson Nano、Jetson Xavier NX
【说明】
  1. 树莓派当前支持两种主流的摄像头应用程序:Raspicam和libcamera-apps:
    Raspicam——是树莓派默认提供的摄像头应用程序;
    libcamera-apps——是一个基于libcamera的小型应用程序套件,可替换现有的Raspicam应用程序的功能。
  1. Raspberry Pi ❶——表示支持libcamera-apps;
    Raspberry Pi ❷——表示同时支持libcamera-apps和Raspicam。
  1. 红外摄像头因为传感器没有集成红外滤光片,所以在白天看起来会有些偏红,但正因如此,夜晚配合红外补光灯才能正常使用。
  1. Jetson Nano——表示同时支持Jetson Nano Developer Kit (B01) 和 Jetson Nano 2GB Devekoper Kit;
    Jetson Nano (B01)——表示仅支持Jetson Nano Developer Kit (B01);
    Jetson Xavier NX——表示支持Jetson Xavier NX Developer Kit。



产品尺寸

产品资料

3D图纸: IMX219-D160_3D_Drawing.zip

配置清单

  1. IMX219-D160 × 1
1

保修服务(保修3个月)

免费保修

保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




免费保修

非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明

显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。


售后服务

• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
