产品用途 | 编程座、测试座,对QFP208的IC芯片进行烧写、测试 |
---|---|
适用封装 | QFP208、PQFP208、TQFP208,引脚间距0.5mm |
特点 | 底部引出引脚为不规则排列 |
QFP208 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:
型号 | 引脚间距 | 引脚数 | 适用IC尺寸 (参考) | 外型尺寸 (参考) | |||
---|---|---|---|---|---|---|---|
本体 A x B |
含引脚 C x D |
钳位宽度 E |
1/2 IC 高度 F |
G x H | |||
IC51-2084-1052-11 | 0.5 | 208 | 28 × 28 | - | - | - | 52 × 58 |
示意图 (仅供参考,详细数据请查看编程座PDF及实物) |

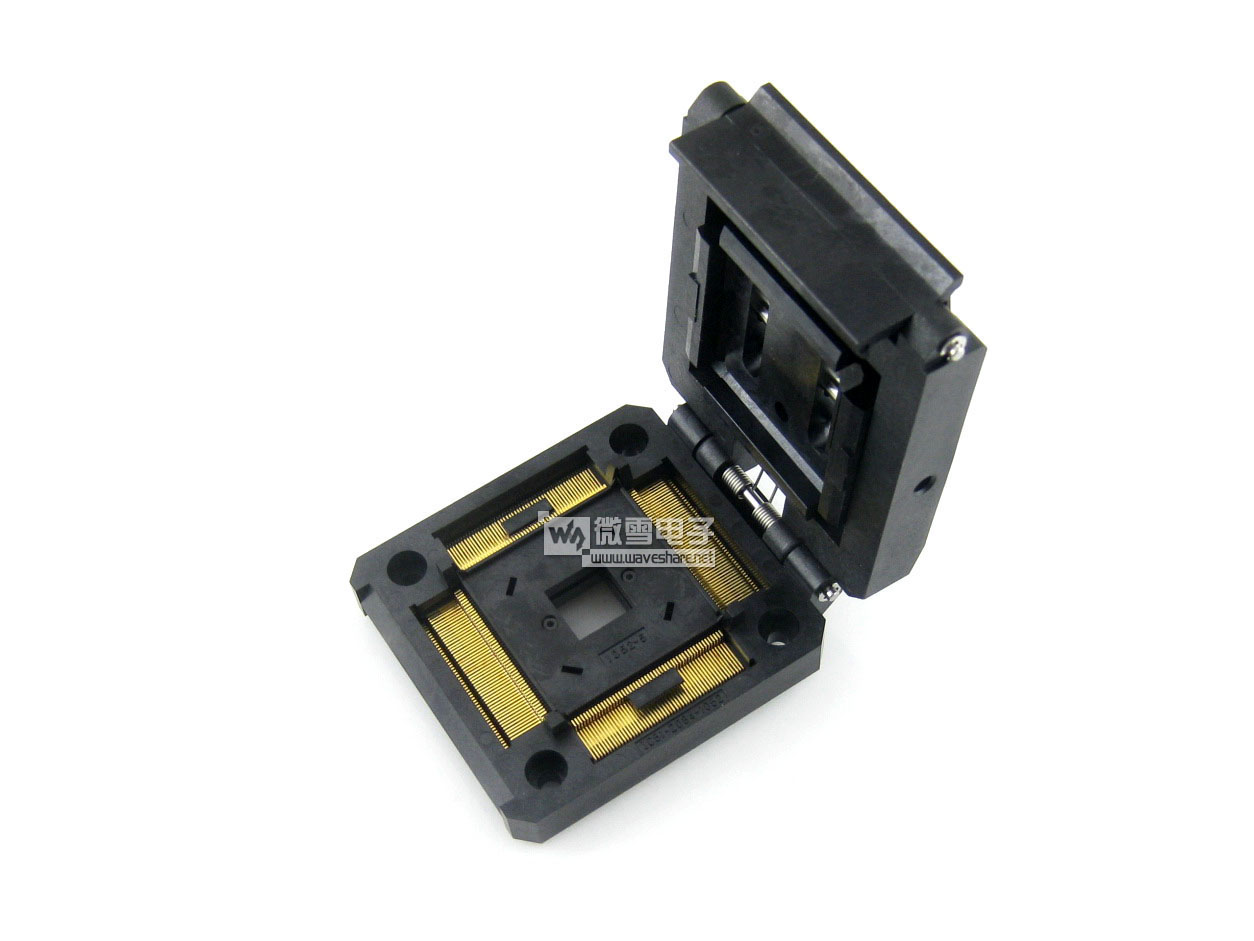

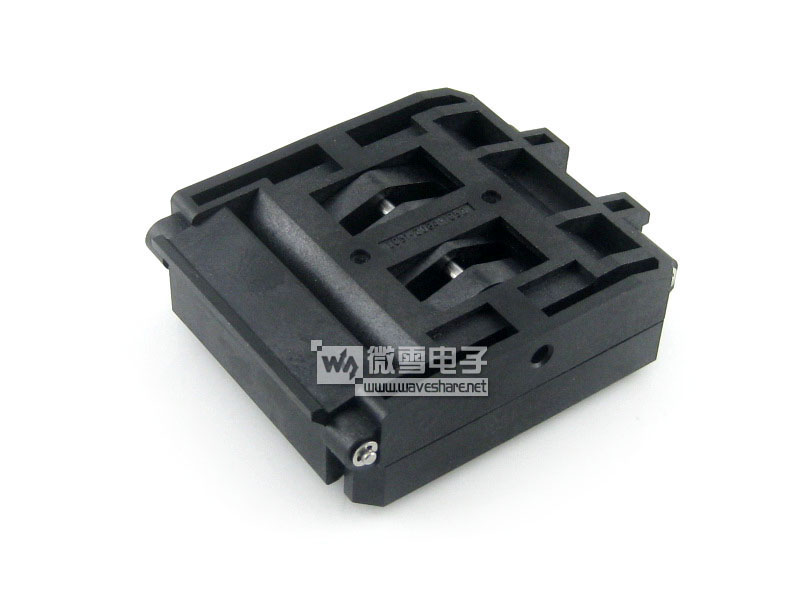

QFP208 编程座/测试座实物图片:
